石材幕墙施工方案(真武庙改)VIP免费

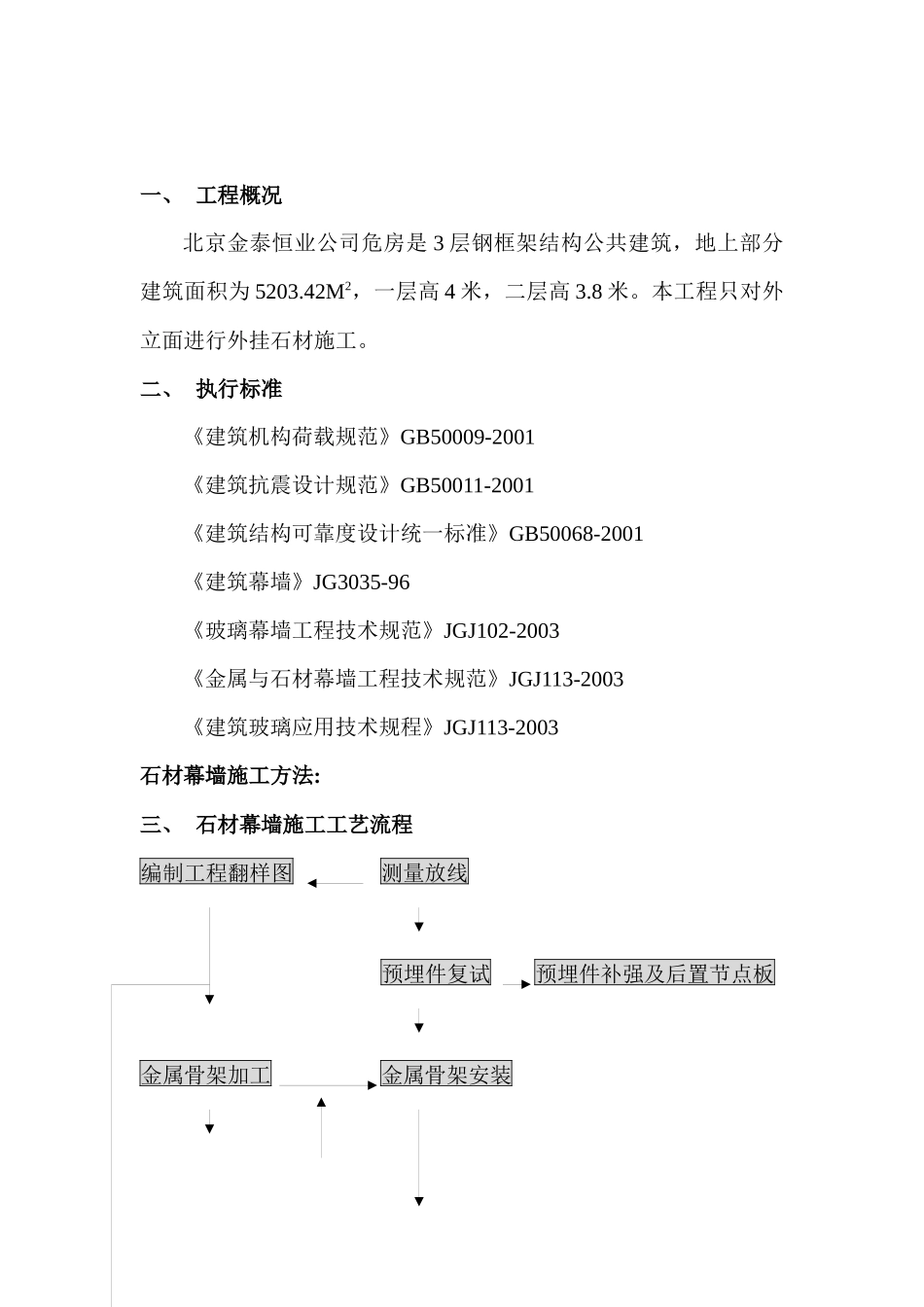

石材幕墙施工方案(真武庙改)_第1页
1/41

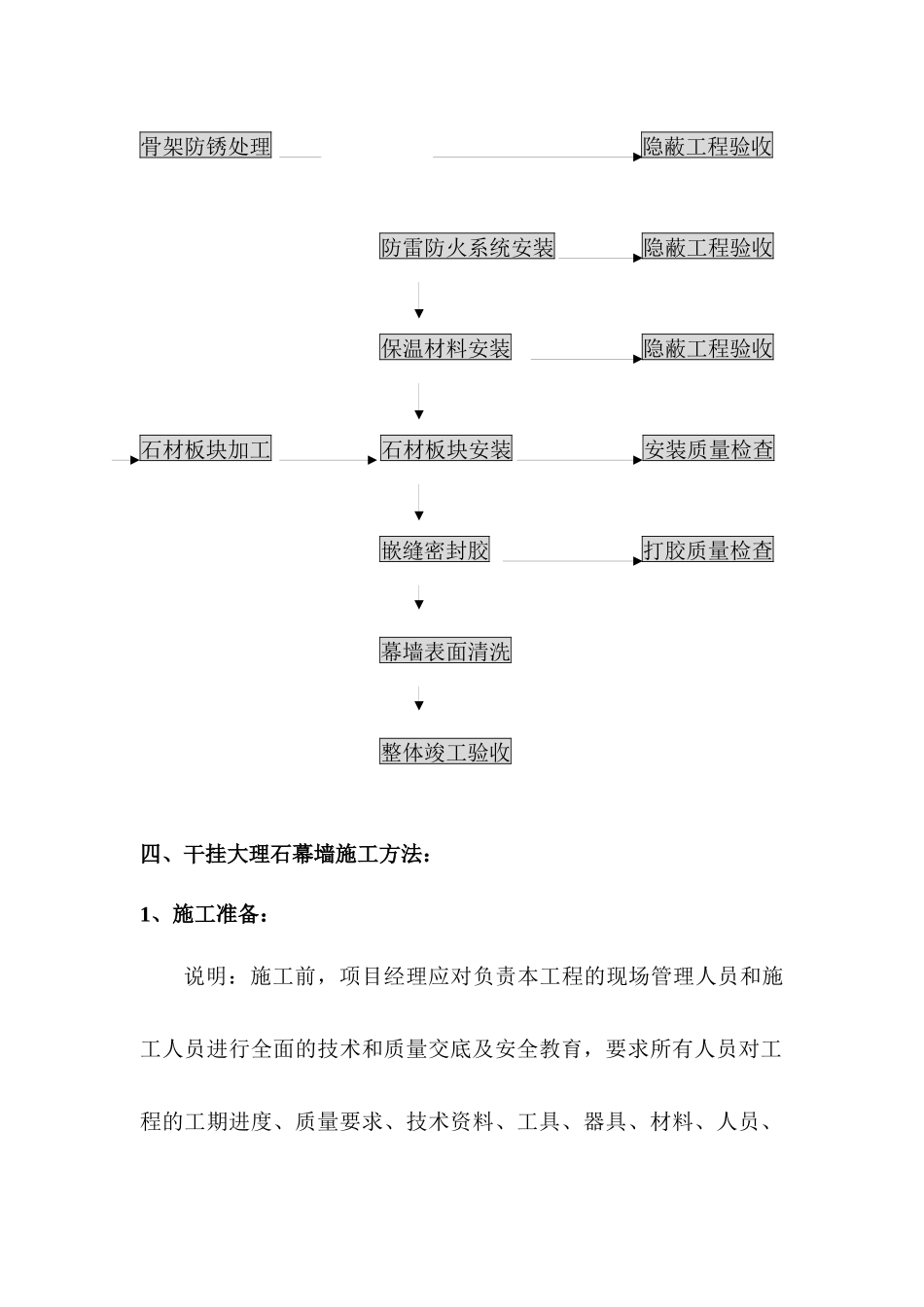

石材幕墙施工方案(真武庙改)_第2页
2/41

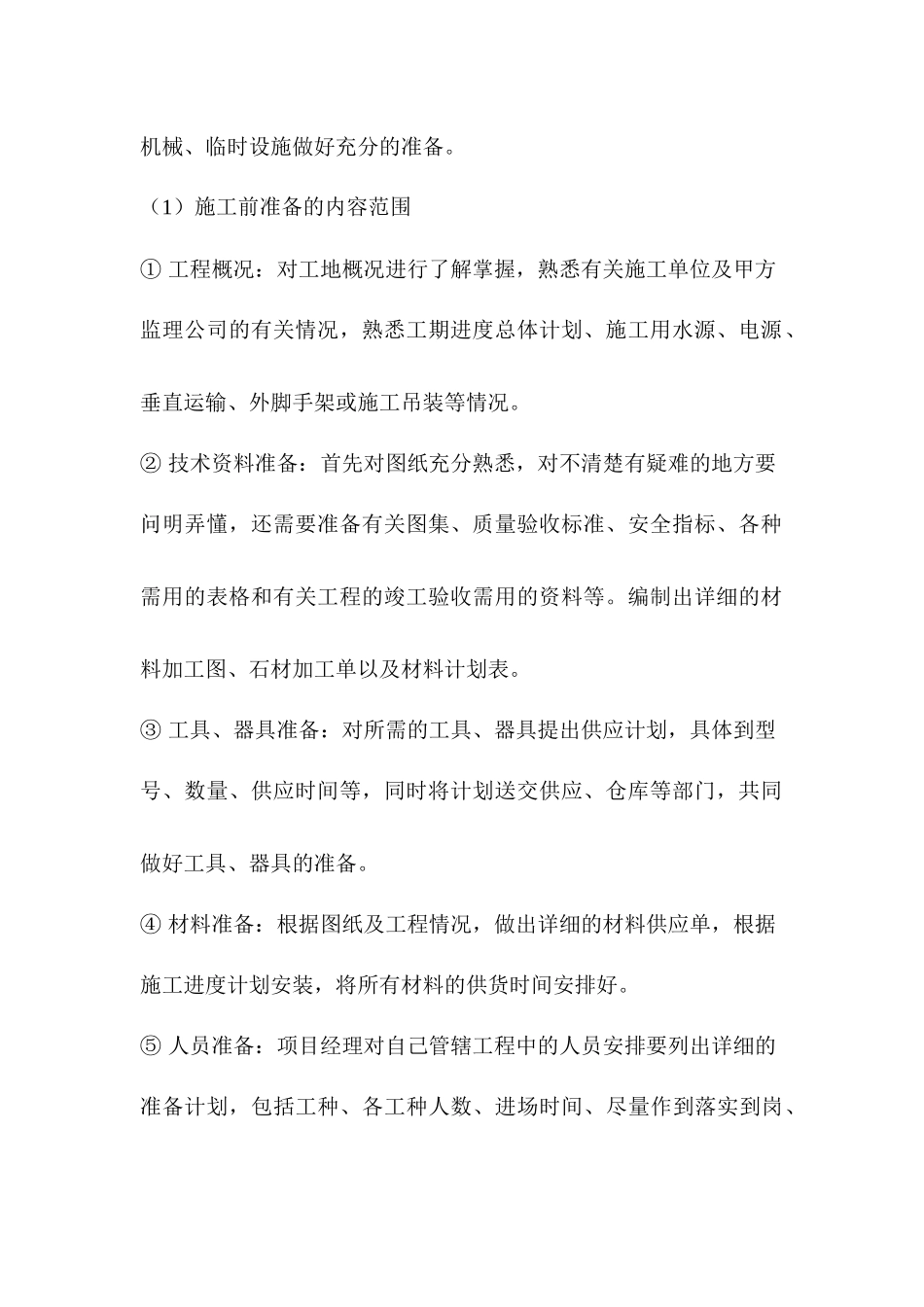

石材幕墙施工方案(真武庙改)_第3页
3/41
一、工程概况北京金泰恒业公司危房是3层钢框架结构公共建筑,地上部分建筑面积为5203.42M2,一层高4米,二层高3.8米。本工程只对外立面进行外挂石材施工。二、执行标准《建筑机构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《建筑结构可靠度设计统一标准》GB50068-2001《建筑幕墙》JG3035-96《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ113-2003《建筑玻璃应用技术规程》JGJ113-2003石材幕墙施工方法:三、石材幕墙施工工艺流程编制工程翻样图测量放线预埋件复试预埋件补强及后置节点板金属骨架加工金属骨架安装骨架防锈处理隐蔽工程验收防雷防火系统安装隐蔽工程验收保温材料安装隐蔽工程验收石材板块加工石材板块安装安装质量检查嵌缝密封胶打胶质量检查幕墙表面清洗整体竣工验收四、干挂大理石幕墙施工方法:1、施工准备:说明:施工前,项目经理应对负责本工程的现场管理人员和施工人员进行全面的技术和质量交底及安全教育,要求所有人员对工程的工期进度、质量要求、技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备。(1)施工前准备的内容范围①工程概况:对工地概况进行了解掌握,熟悉有关施工单位及甲方监理公司的有关情况,熟悉工期进度总体计划、施工用水源、电源、垂直运输、外脚手架或施工吊装等情况。②技术资料准备:首先对图纸充分熟悉,对不清楚有疑难的地方要问明弄懂,还需要准备有关图集、质量验收标准、安全指标、各种需用的表格和有关工程的竣工验收需用的资料等。编制出详细的材料加工图、石材加工单以及材料计划表。③工具、器具准备:对所需的工具、器具提出供应计划,具体到型号、数量、供应时间等,同时将计划送交供应、仓库等部门,共同做好工具、器具的准备。④材料准备:根据图纸及工程情况,做出详细的材料供应单,根据施工进度计划安装,将所有材料的供货时间安排好。⑤人员准备:项目经理对自己管辖工程中的人员安排要列出详细的准备计划,包括工种、各工种人数、进场时间、尽量作到落实到岗、到位、明确责任。⑥临时设施:包括办公、生活、住宿、仓库等。根据工程的材料及人员情况进行准备。⑦施工组织设计准备:对施工进度、质量进行行之有效的控制,必须做好详细的施工组织计划,施工组织计划准备的越细,落实的越充分,工程的进度质量就能控制的越好。(2)管理重点①各种准备工作要落在实处,不能浮于表面。②准备工作落实到人,同时明确到具体人的责任。③落实与甲方的协调与配合工作。2、测量放线说明:由于幕墙的高精级的特性,所以对土建的要求就相对提高,(土建施工的误差与建筑结构的难易,施工单位的水平等有着密切关系),这就造成幕墙施工与土建误差的矛盾。而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整,这就需要我们对已完或局部完成的建筑物进行外轮廓测量,根据测量结果确定幕墙的调整处理方法,提供给设计师,做出设计更改。(1)工艺流程说明熟悉了解建筑结构与幕墙设计图纸——对整个工程进行分区、分面——确定基准测量层——确定基准测量轴线——确定关键点——放线——测量——记录原始数据——更换测量立面(或层次)——重复上面程序——整理数据——分类处理或上报设计中心。(2)基本操作说明①熟悉图纸。对于本作业的操作,首先要对有关图纸有全面的了解,不仅是对幕墙施工图,对土建建筑、结构图也需要了解,主要了解立面变化的位置、标高、变化的特点,结图纸全面掌握需对照实际施工进行。②对整个工程进行分区、分面、编制测量计划。地对建筑物轮廓测量前要编制测量计划,对各区、各面、分部的计划测量,然后进行综合,测量区域的划分在一般情况下遵循以立面划分为基础,以立面变化为界限的原则,全方位进行测量。③在对整个工程进行分区(可在图纸上完成,也可在现场完成)后,对每个区进行测量。根据实际情况,可一区一区进行,也可以几个区同时进行,在测量时首先确定基准测量层,基准测量层必须具备以下几个条件:要具备纵观全区的特性;可以由此层开线到全区的每一部分;由此层所放的线具有可有测量性和可控性;关键层的...
