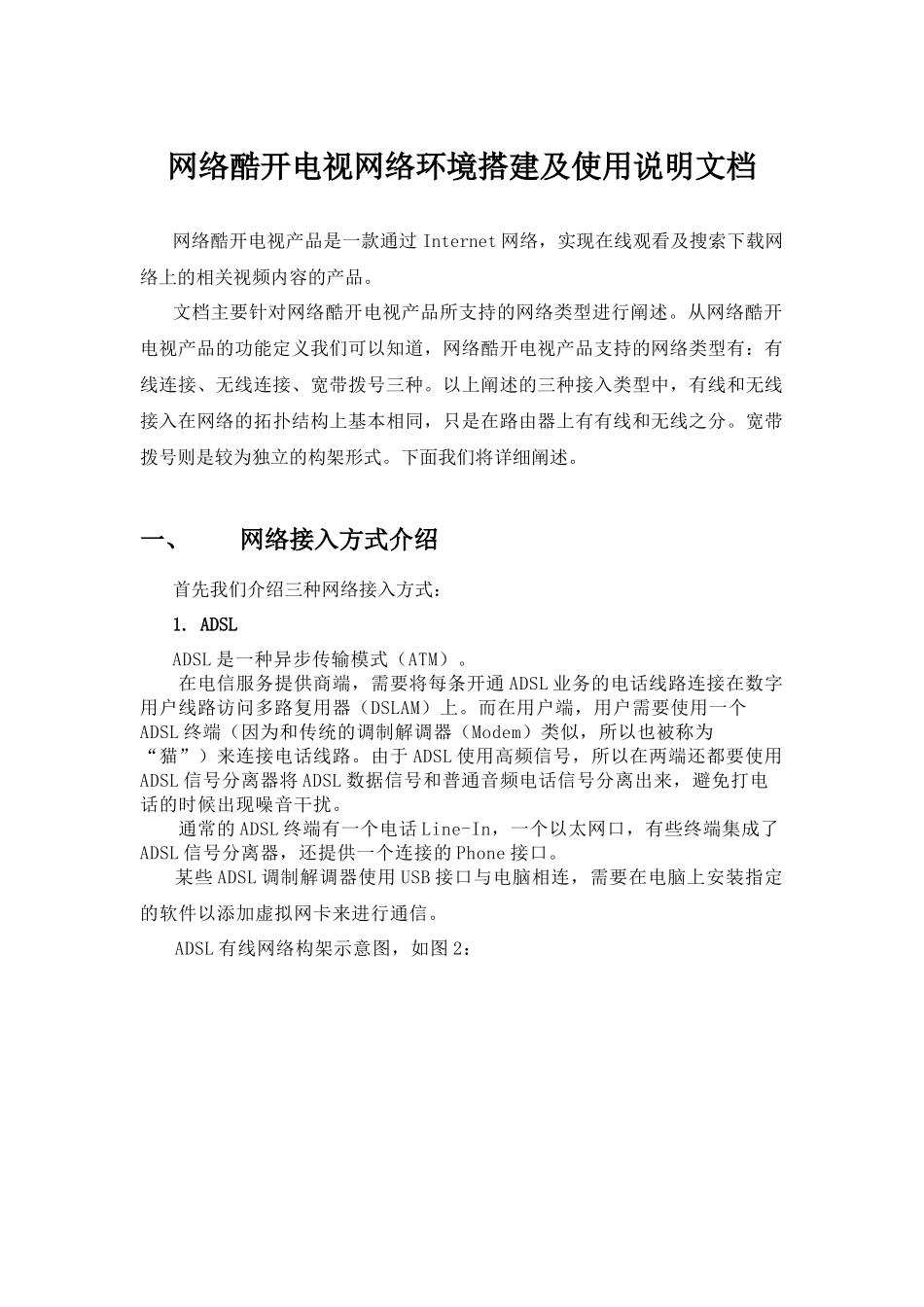

网络酷开电视网络环境搭建及使用说明文档网络酷开电视产品是一款通过Internet网络，实现在线观看及搜索下载网络上的相关视频内容的产品。文档主要针对网络酷开电视产品所支持的网络类型进行阐述。从网络酷开电视产品的功能定义我们可以知道，网络酷开电视产品支持的网络类型有：有线连接、无线连接、宽带拨号三种。以上阐述的三种接入类型中，有线和无线接入在网络的拓扑结构上基本相同，只是在路由器上有有线和无线之分。宽带拨号则是较为独立的构架形式。下面我们将详细阐述。一、网络接入方式介绍首先我们介绍三种网络接入方式：1.ADSLADSL是一种异步传输模式（ATM）。在电信服务提供商端，需要将每条开通ADSL业务的电话线路连接在数字用户线路访问多路复用器（DSLAM）上。而在用户端，用户需要使用一个ADSL终端（因为和传统的调制解调器（Modem）类似，所以也被称为“猫”）来连接电话线路。由于ADSL使用高频信号，所以在两端还都要使用ADSL信号分离器将ADSL数据信号和普通音频电话信号分离出来，避免打电话的时候出现噪音干扰。通常的ADSL终端有一个电话Line-In，一个以太网口，有些终端集成了ADSL信号分离器，还提供一个连接的Phone接口。某些ADSL调制解调器使用USB接口与电脑相连，需要在电脑上安装指定的软件以添加虚拟网卡来进行通信。ADSL有线网络构架示意图，如图2：图1如上图所示，调制解调器（Modem）主要是由电信运营商在开通ADSL业务时提供的，主要有两个接口，分别是：电话线接口（RJ11接口）：将开通了ADSL业务的电话线接入该接口。以太网接口（RJ45接口）：将连接有线路由器的网线接入到该接口。有线路由器（Router），互联网的主要节点设备。路由器通过路由决定数据的转发。转发策略称为路由选择（routing），这也是路由器名称的由来（router，转发者）。作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP的国际互联网络Internet的主体脉络，也可以说，路由器构成了Internet的骨架。它的处理速度是网络通信的主要瓶颈之一，它的可靠性则直接影响着网络互连的质量。该设备主要提供ADSL的PPPOE拨号功能，及DHCP网络IP地址分配。也就是说在它进行PPPOE拨号成功后，以下的终端设备，一旦获取到IP地址，即可登入Internet网络。具体的使用将在后面的部分详细介绍。交换机（switch），交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。总之，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。在该网络构架中，主要是针对多台网络设备共享ADSL业务的情况，即将连接每台网络终端的网线接口到交换机的RJ45接口上，实现网络资源共享。在交换机以下的设备皆为网络终端设备（网络酷开电视产品、PC等）。2.小区局域网小区局域网在构架上除去调制解调器和路由器设备，其他部分和ADSL的网络构架相同，因为在小区的主服务器端已经进行了与网络...
