通风与空调工程调试方案VIP免费

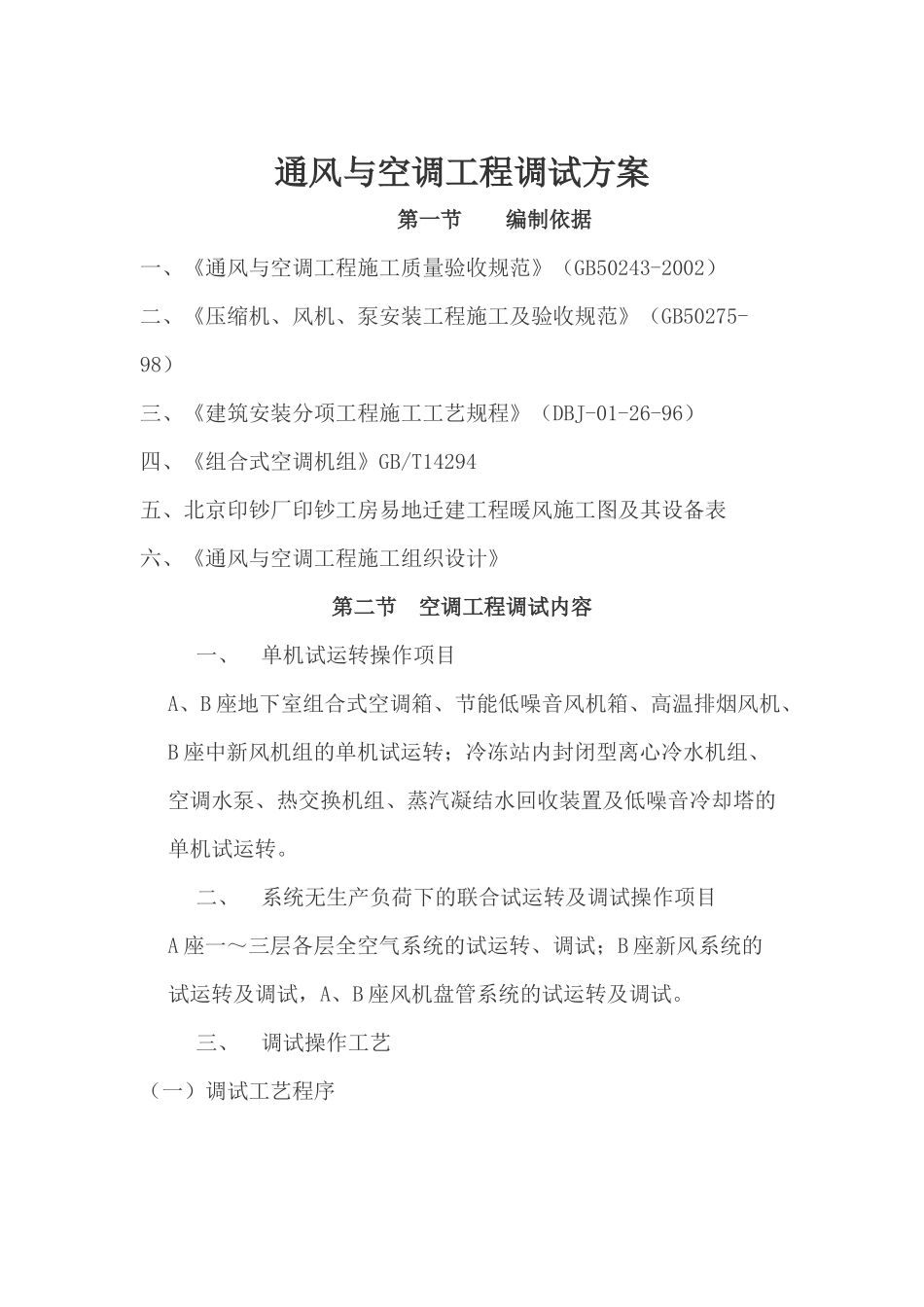

通风与空调工程调试方案_第1页
1/20

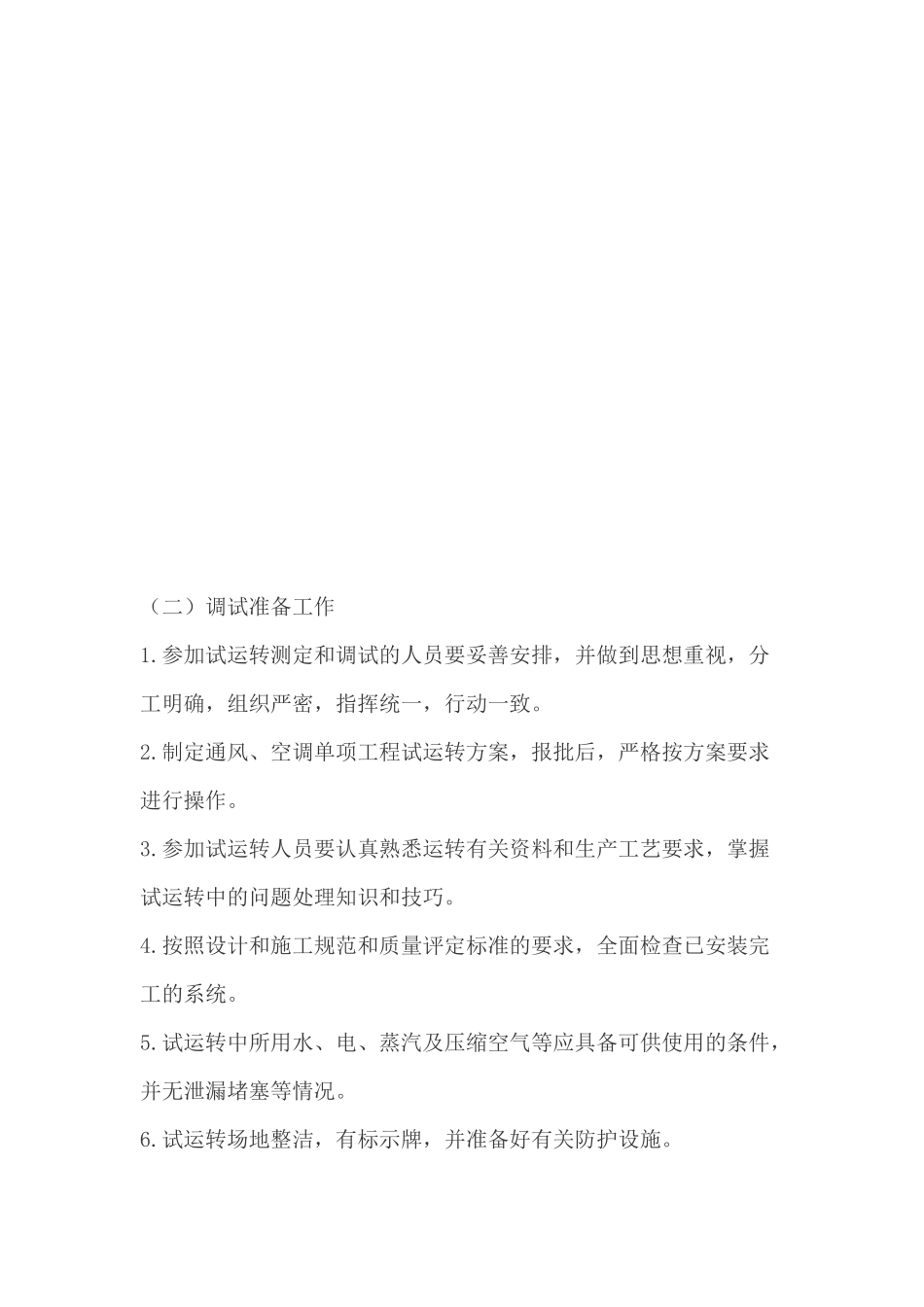

通风与空调工程调试方案_第2页
2/20

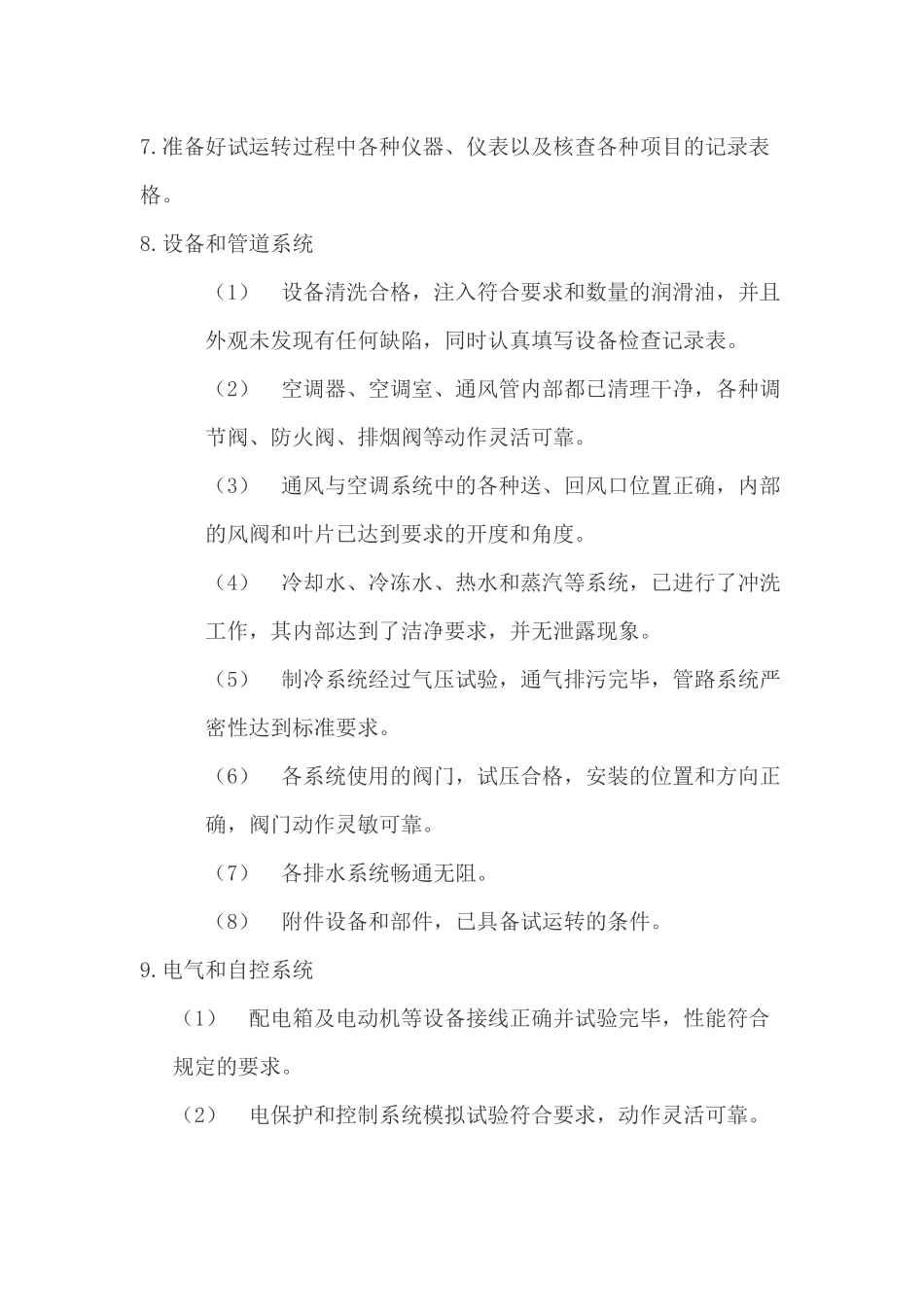

通风与空调工程调试方案_第3页
3/20
通风与空调工程调试方案第一节编制依据一、《通风与空调工程施工质量验收规范》(GB50243-2002)二、《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)三、《建筑安装分项工程施工工艺规程》(DBJ-01-26-96)四、《组合式空调机组》GB/T14294五、北京印钞厂印钞工房易地迁建工程暖风施工图及其设备表六、《通风与空调工程施工组织设计》第二节空调工程调试内容一、单机试运转操作项目A、B座地下室组合式空调箱、节能低噪音风机箱、高温排烟风机、B座中新风机组的单机试运转;冷冻站内封闭型离心冷水机组、空调水泵、热交换机组、蒸汽凝结水回收装置及低噪音冷却塔的单机试运转。二、系统无生产负荷下的联合试运转及调试操作项目A座一~三层各层全空气系统的试运转、调试;B座新风系统的试运转及调试,A、B座风机盘管系统的试运转及调试。三、调试操作工艺(一)调试工艺程序(二)调试准备工作1.参加试运转测定和调试的人员要妥善安排,并做到思想重视,分工明确,组织严密,指挥统一,行动一致。2.制定通风、空调单项工程试运转方案,报批后,严格按方案要求进行操作。3.参加试运转人员要认真熟悉运转有关资料和生产工艺要求,掌握试运转中的问题处理知识和技巧。4.按照设计和施工规范和质量评定标准的要求,全面检查已安装完工的系统。5.试运转中所用水、电、蒸汽及压缩空气等应具备可供使用的条件,并无泄漏堵塞等情况。6.试运转场地整洁,有标示牌,并准备好有关防护设施。7.准备好试运转过程中各种仪器、仪表以及核查各种项目的记录表格。8.设备和管道系统(1)设备清洗合格,注入符合要求和数量的润滑油,并且外观未发现有任何缺陷,同时认真填写设备检查记录表。(2)空调器、空调室、通风管内部都已清理干净,各种调节阀、防火阀、排烟阀等动作灵活可靠。(3)通风与空调系统中的各种送、回风口位置正确,内部的风阀和叶片已达到要求的开度和角度。(4)冷却水、冷冻水、热水和蒸汽等系统,已进行了冲洗工作,其内部达到了洁净要求,并无泄露现象。(5)制冷系统经过气压试验,通气排污完毕,管路系统严密性达到标准要求。(6)各系统使用的阀门,试压合格,安装的位置和方向正确,阀门动作灵敏可靠。(7)各排水系统畅通无阻。(8)附件设备和部件,已具备试运转的条件。9.电气和自控系统(1)配电箱及电动机等设备接线正确并试验完毕,性能符合规定的要求。(2)电保护和控制系统模拟试验符合要求,动作灵活可靠。(3)自控系统的敏感元件、调节器以及执行机构等的安装位置准确,动作灵活,其性能达到了标准的规定。(4)各种仪表和配管,配线安装齐全,位置符合要求,灵敏度准确。(5)自动系统的模拟试验达到了设计和规范的规定。(三)通风空调系统单机试运转:北京印钞厂印钞工房易地迁建工程通风与空调工程各种设备的单机试运转主要指风机、水泵、冷却塔、离心机的试运转。1.风机试运转(1)试运转前的检查①核对通风机,电动机的规格、型号是否符合设计要求。②通风机与电动机带轮(连轴器)中心是否在允许偏差范围内,其地角螺栓是否已紧固。③润滑油(脂)有无变质,添加量是否达到规定。④通风机启闭阀门是否灵活,柔性接管是否严密。⑤空调器、风管上的检查门、检查孔和清扫孔应全部关闭好,并开关好加热器旁通阀。⑥用手转动风机时,叶轮不应有卡碰和不正常的响声。⑦电动机的接地应符合安全规程要求。⑧通风主、支管上的多叶调节阀要全部打开,三通阀要放在中间部位,防火阀应处在开启位置。⑨通风、空调系统的送、回风调节阀要打开;新风和一、二次回风口及加热器的调节阀应全开。(2)通风机起动①通风机点动后,即可停止运转,这时检查叶轮和机壳是否擦碰或发出其它不正常的响声;叶轮的转动方向是否正确。②通风机起动后,如发现有异物,应及时取出,以避免损坏叶轮和机壳。③通风机起动前,要关闭起动闸板阀;起动后,要缓慢开动阀门的开度,直至全开,以防止起动电流过大导致烧坏电动机。④通风机起动时,用电流表测量电动机的启动电流是否符合要求。运转正常后,要测定电动机的电压和电流,各相之间是否平衡。如电流超过额定值时,应关小风...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

通风与空调工程调试方案
