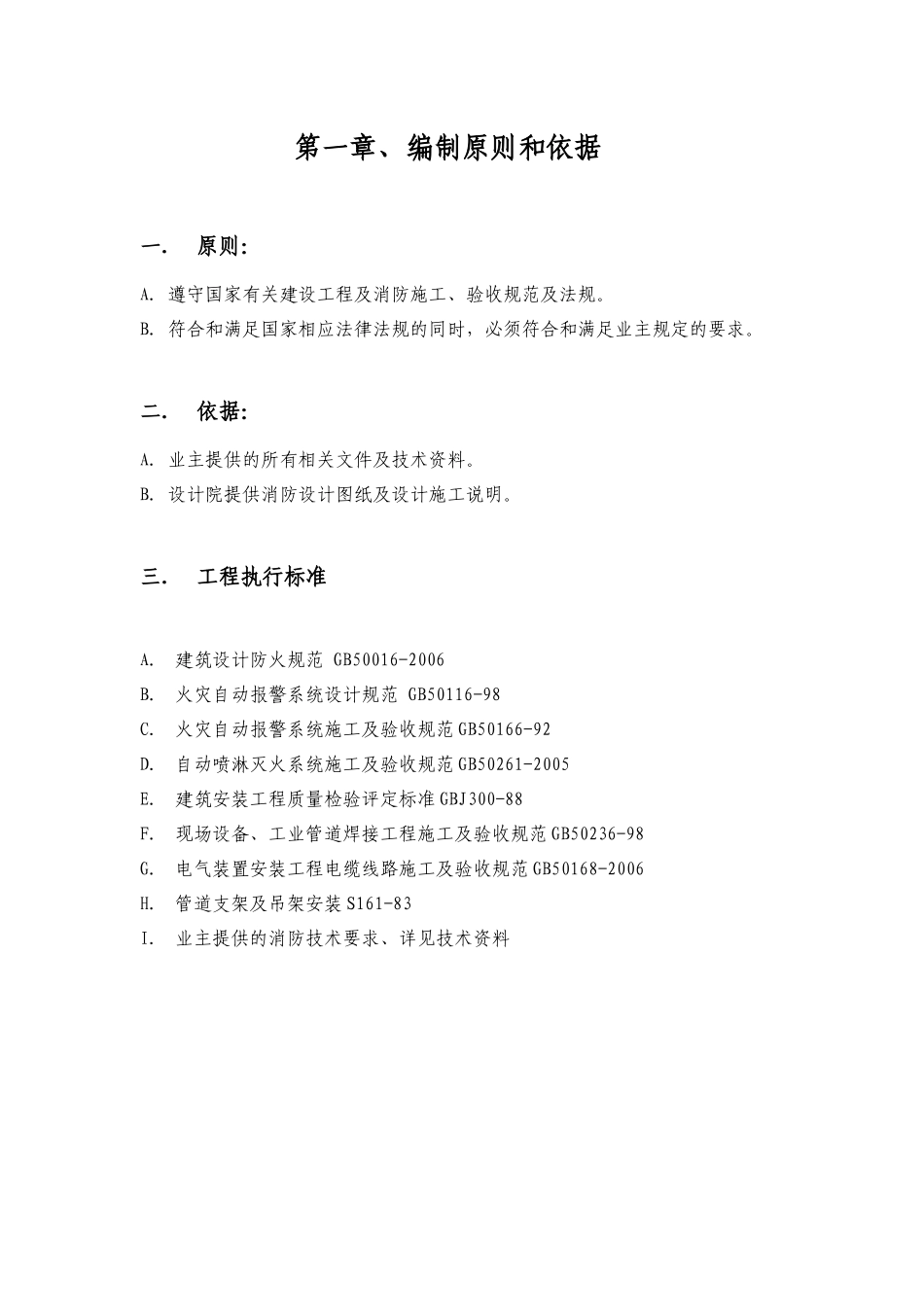

第一章、编制原则和依据一.原则：A.遵守国家有关建设工程及消防施工、验收规范及法规。B.符合和满足国家相应法律法规的同时，必须符合和满足业主规定的要求。二.依据：A.业主提供的所有相关文件及技术资料。B.设计院提供消防设计图纸及设计施工说明。三.工程执行标准A.建筑设计防火规范GB50016-2006B.火灾自动报警系统设计规范GB50116-98C.火灾自动报警系统施工及验收规范GB50166-92D.自动喷淋灭火系统施工及验收规范GB50261-2005E.建筑安装工程质量检验评定标准GBJ300-88F.现场设备、工业管道焊接工程施工及验收规范GB50236-98G.电气装置安装工程电缆线路施工及验收规范GB50168-2006H.管道支架及吊架安装S161-83I.业主提供的消防技术要求、详见技术资料第二章、工程概况及工程范围本消防工程包括：消火栓系统、自动喷淋系统、火灾报警及联动控制系统。一.消防系统本系统在室外设置两组水泵接合器，以供消防车向自动喷水灭火系统加压供水。本工程负责喷淋泵、电控柜、各类控制阀门、信号蝶阀、水流指示器、压力表组件、湿式报警阀组、压力开关及控制线路、供水管路、喷头、末端试水装置及一切附件的安装；供水管路的压力试验和严密性试验，系统的开通调试。二.自动报警及联动控制系统本系统为集中报警控制系统，消防控制室设在大楼一层。一般场所设置感烟探测器，烟尘较大或较多水蒸汽的场所设置感温探测器。于适当位置设置手动报警按钮及消防对讲电话。本系统的联动功能包括：警铃、电梯迫降、应急广播、正压送风、应急照明、非消防电源切断等。报警控制器（联动型）联动声光报警装置消防泵启/停信号消火栓启泵信号信号阀水流指示器显示信号火灾探测信号各类探测器手动报警按钮非消防电源切断喷淋泵启/停信号联动消防广播联动应急照明系统电梯迫降联动空调系统第三章、主要施工方案A.火灾报警系统(一)系统的施工工艺流程(二)系统的施工方案及技术措施1.电线管敷设电线管采用热镀锌钢管，壁厚不小于1.2mm，材质和规格符合国家有关标准。此工序从最低层向上施工(具体由招标方或总承包方进度决定)，两个层面同时施工，完成后立即由工地、公司质检员会同监理工程师进行隐蔽工程验收，验收通过后开始其他层面工作，同时对土建预埋，预留的管道进行复查，在进行电管敷设的同时，对明管进行防火涂料的刷涂工作。（1）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。（2）管路超过下列长度时，应在便于接线处装设接线盒；a．管子长度每超过45m，无弯曲时；b．管子长度每超过30m，有一个弯曲时；c．管子长度每超过20m，有二个弯曲时；d．管子长度每超过12m，有三个弯曲时；管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。图纸审核现场预留、预埋检查投料检查管道制作支架制作安装管内穿线设备安装调试运行消防功能检测报消防部门验收竣工验收在吊顶内敷设各类管路和线槽时，要采用单独的卡具吊装或支撑物固定。线槽的直线段应每隔1.0-1.5m设置吊点或支点，在下列部位也要设置吊点或支点：a．线槽接头处；b．距接线盒0.2m处；c．线槽走向改变或转角处。2.管内穿线控制线、电源线采用无卤低烟阻燃耐火电线，回路线采用无卤低烟阻燃耐火屏蔽线，电话线采用阻燃屏蔽线。上一道工序验收合格后，可立即进行管内穿线工作。所有穿管导线必须用兆欧表进行耐压测试，对地短路测试，所有二总线正极必须是红线，负极必须是蓝线，同一工程中相同用途的导线颜色应一致，同时做好绞线，并头(在接线盒内完成)工作，并引下金属软管用兆欧表测量绝缘电阻，作好测试记录，交质检员及监理工程师验收并办理签证手续。（1）根据设计要求对导线的种类、电压等进行检查。（2）管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。（3）不同系统，不同电压等级，不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。（4）导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。（5）导线跨越变形缝的两侧应固定，并留有适当余量。（6）火灾自动报警系统导线敷设后，...
