南京双和综合楼混凝土施工方案VIP免费

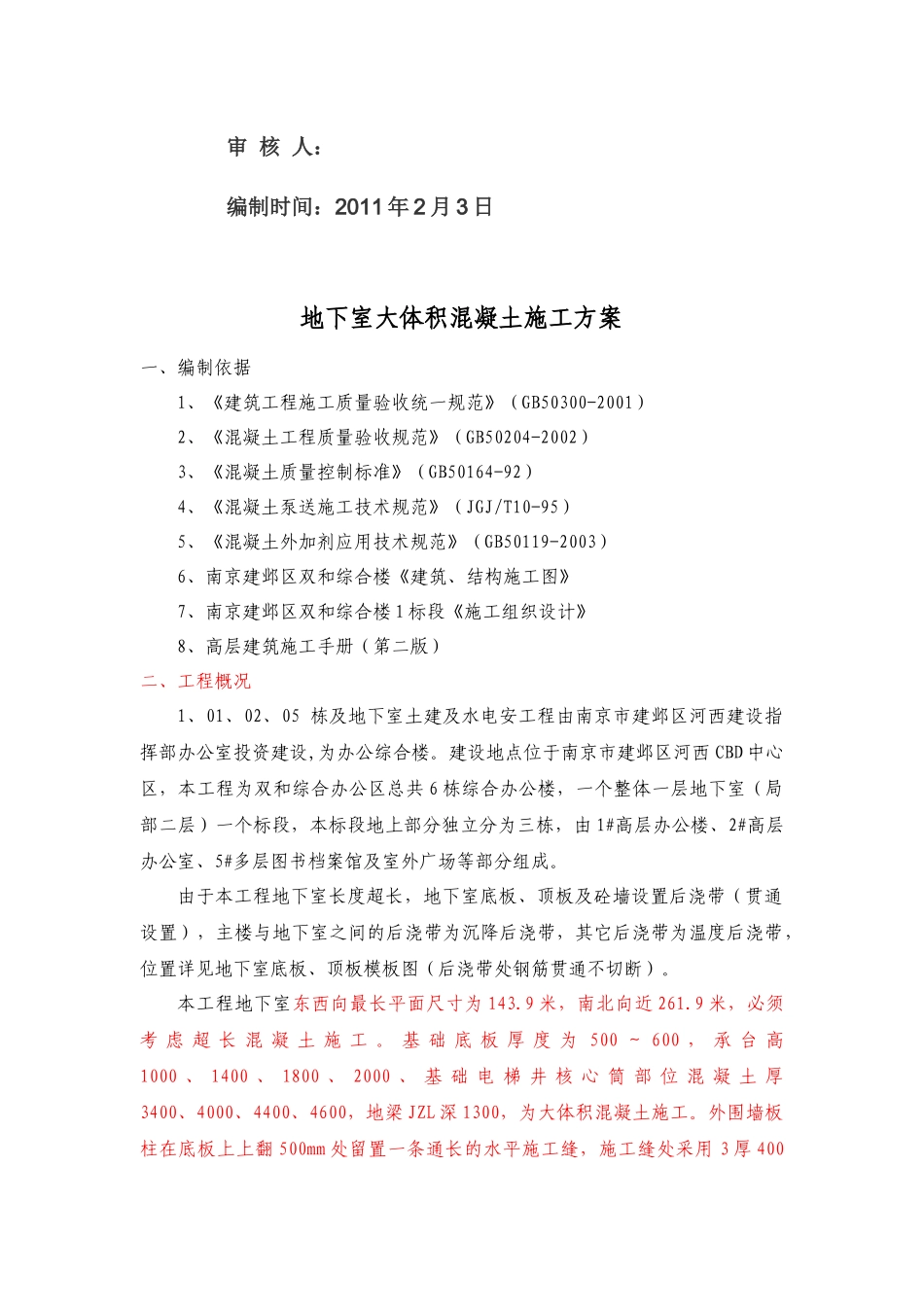

南京市建邺区双和综合楼办公区1#、2#、5#楼及地下室工程（1标段）地下室大体积混凝土施工方案编制单位：苏州第一建筑集团有限公司编制人：审核人：编制时间：2011年2月3日地下室大体积混凝土施工方案一、编制依据1、《建筑工程施工质量验收统一规范》（GB50300-2001）2、《混凝土工程质量验收规范》（GB50204-2002）3、《混凝土质量控制标准》（GB50164-92）4、《混凝土泵送施工技术规范》（JGJ/T10-95）5、《混凝土外加剂应用技术规范》（GB50119-2003）6、南京建邺区双和综合楼《建筑、结构施工图》7、南京建邺区双和综合楼1标段《施工组织设计》8、高层建筑施工手册（第二版）二、工程概况1、01、02、05栋及地下室土建及水电安工程由南京市建邺区河西建设指挥部办公室投资建设,为办公综合楼。建设地点位于南京市建邺区河西CBD中心区，本工程为双和综合办公区总共6栋综合办公楼，一个整体一层地下室（局部二层）一个标段，本标段地上部分独立分为三栋，由1#高层办公楼、2#高层办公室、5#多层图书档案馆及室外广场等部分组成。由于本工程地下室长度超长，地下室底板、顶板及砼墙设置后浇带（贯通设置），主楼与地下室之间的后浇带为沉降后浇带，其它后浇带为温度后浇带，位置详见地下室底板、顶板模板图（后浇带处钢筋贯通不切断）。本工程地下室东西向最长平面尺寸为143.9米，南北向近261.9米，必须考虑超长混凝土施工。基础底板厚度为500～600，承台高1000、1400、1800、2000、基础电梯井核心筒部位混凝土厚3400、4000、4400、4600，地梁JZL深1300，为大体积混凝土施工。外围墙板柱在底板上上翻500mm处留置一条通长的水平施工缝，施工缝处采用3厚400高的钢板止水带。本工程以D-T轴～D-R轴之间的沉降后浇带为垂直分隔，分为1、2个施工标段，D-W轴～D-T轴为1标段。总体分四个施工段进行施工：01、02、05栋、非主楼区域地下室区域，以后浇带组织划分，基础底板混凝土总方量约为2500m3。本工程采用商品混凝土，混凝土供应有业主提供。结构实体混凝土强度等级2、本工程地下室混凝土施工基本设计要求：2.1由于本工程地下室长度超长，为了减少砼收缩和温度变化对结构产生的不利影响，本工程地下室砼结构施工必须采取如下措施：(1)．本工程地下室底板、顶板及砼墙必须设置后浇带（贯通设置），主楼与地下室之间的后浇带为沉降后浇带，其它后浇带为温度后浇带，位置详见地下室底板、顶板模板图（后浇带处钢筋贯通不切断）。(2)．地下室底板、顶板及砼墙板必须采用掺膨胀剂(选用UEA-Ⅳ低碱膨胀剂)的补偿收缩混凝土,补偿收缩混凝土在水中养护14天的混凝土限制膨胀率应≥2/10000(补偿收缩砼的膨胀剂掺入量为水泥量的8%~12%);用于后浇带的填充用混凝土必须采用掺膨胀剂(选用UEA-%%134低碱膨胀剂)的膨胀砼，膨胀混凝土在水中养护14天的混凝土限制膨胀率应≥3.5/10000(膨胀砼的膨胀剂掺入量为水泥量的12%%~15%%);补偿收缩混凝土、膨胀混凝土的限制膨胀率的测定方法应按《混凝土外加剂应用技术规范》GB50119-2003附录B的方法进行。施工单位（包括混凝土搅拌站）应根据设计的要求，确定膨胀剂的最佳掺量，在满足砼强度和抗渗要求下，同时要达到设计规定的混凝土的限制膨胀率。补偿收缩砼及用于后浇带的填充用膨胀混凝土中还必须同时掺入高强聚丙烯抗裂防渗纤维（要求纤维在砼中的分散性要好，纤维的推荐掺入量为0.6~1.0kg/m3）。(3)．砼配合比应按高性能砼进行设计，砼配制除掺入优质膨胀剂和高强聚丙烯纤维之外，应采用42.5级普通硅酸盐水泥和优质骨料，并掺入优质活性细掺料（Ⅰ级粉煤灰）和多功能复合减水剂。应提前进行砼配合比的设计，并通过有关的性能试验后确定，试配应采用工程使用的原材料，检测条件应与施工条件相同。(4)．混凝土的振捣必须密实，不得漏捣、欠振和过振。地下室底板、顶板应在砼初凝后、终凝前采取二次压面（减小砼硬化前后裂缝），成型后立即覆盖塑料薄膜,上覆麻包或草包等保温材料，并保持砼面湿养护不得少于14天，当砼表面干燥,要及时浇水,应能保持砼处于湿润状态；地下室墙板，应采用保温较好的胶合板支模，砼浇筑前，应将模板浇水湿透，浇筑完成后，应在顶部设水管...
