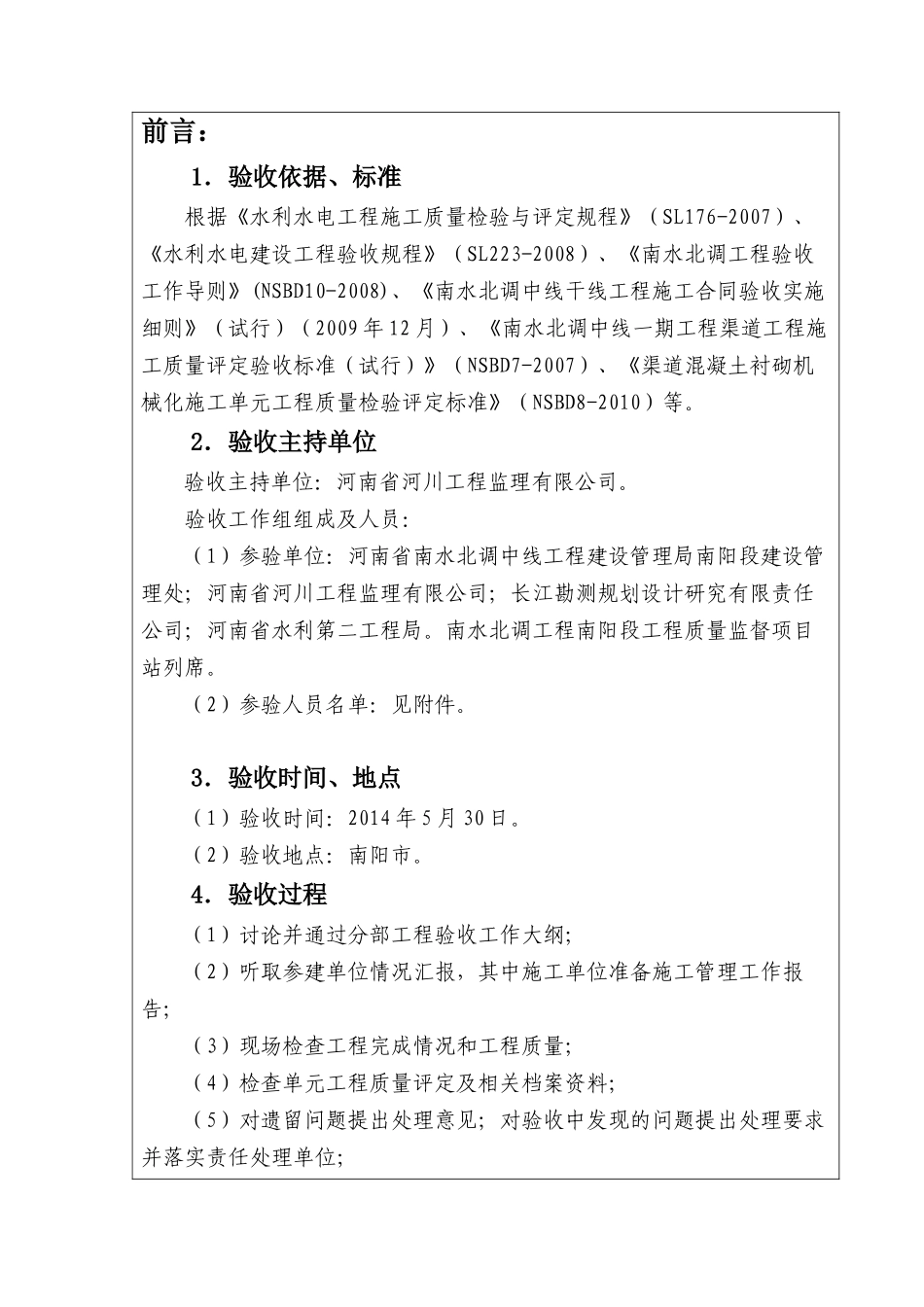

南水北调中线干线一期工程总干渠南阳段第三施工标段工程分部工程验收签证书单位工程名称：102+550～108+650渠道工程编号：ZG2.4/S3/01分部工程名称：102+550～103+550渠道工程编号：ZG2.4/S3/01/01二○一四年五月三十日前言：1．验收依据、标准根据《水利水电工程施工质量检验与评定规程》（SL176-2007）、《水利水电建设工程验收规程》（SL223-2008）、《南水北调工程验收工作导则》(NSBD10-2008)、《南水北调中线干线工程施工合同验收实施细则》（试行）（2009年12月）、《南水北调中线一期工程渠道工程施工质量评定验收标准（试行）》（NSBD7-2007）、《渠道混凝土衬砌机械化施工单元工程质量检验评定标准》（NSBD8-2010）等。2．验收主持单位验收主持单位：河南省河川工程监理有限公司。验收工作组组成及人员：（1）参验单位：河南省南水北调中线工程建设管理局南阳段建设管理处；河南省河川工程监理有限公司；长江勘测规划设计研究有限责任公司；河南省水利第二工程局。南水北调工程南阳段工程质量监督项目站列席。（2）参验人员名单：见附件。3．验收时间、地点（1）验收时间：2014年5月30日。（2）验收地点：南阳市。4．验收过程（1）讨论并通过分部工程验收工作大纲；（2）听取参建单位情况汇报，其中施工单位准备施工管理工作报告；（3）现场检查工程完成情况和工程质量；（4）检查单元工程质量评定及相关档案资料；（5）对遗留问题提出处理意见；对验收中发现的问题提出处理要求并落实责任处理单位；（6）验收工作组讨论并通过“分部工程验收签证书”。一、开完工日期开工日期：2011年05月02日完工日期：2014年04月12日二、主要工程量本分部工程主要工程量包括：土方开挖361454m3、弱膨胀土填筑8826m3、水泥改性土填筑89998m3、4cm厚塑料排水板4323m、3cm厚塑料排水板7885m、8cm厚塑料排水板678m、576g/m2土工膜58175m2、粗砂垫层2366m3、Φ250透水软管928m、Φ250PVC管道1373m、承插式拍门逆止阀116套、承插-球形逆止阀58套、Φ100透水软管1232m、C20衬砌混凝土6575m3、C30抗滑桩混凝土7571m3、聚硫密封胶7.52m3。三、工程内容及施工经过1.施工内容102+550～103+550渠道工程施工范围：渠道102+550～102＋671、102+926～103+421，其中102+671～102+926及103+421之后段为渠道倒虹吸。渠道工程施工段总长616m，主要左、右岸及底板混凝土衬砌板、底板永久排水设施及抗滑桩工程组成，底板顶面高程133.958m～133.763m，渠道纵向坡比为1：25000，两岸渠坡坡比为1：2.0，边坡长度18.46m，底板宽度22.0m，本分部工程的102+550～102+671段为全挖段，堤顶宽5.0m，渠顶高程为143.188m～143.182m；102+926～103+421段为半挖半填段，渠堤由弱膨胀土外包100cm厚水泥改性土填筑成形，堤顶宽5.0m，高程143.013～142.993m。渠坡分别换填200cm（全挖方段）及100cm（半挖半填段）厚水泥改性土、全段铺设576g/m2复合土工膜、永久排水系统分别设置Φ250PVC排水管、Φ110透水软管及拍门逆止阀（坡脚）和Φ250透水软管、球形逆止阀（底板）、全断面衬砌10mm（边坡）、8mm（底板）厚C20F150W6混凝土板。渠坡及坡脚齿墙每16m为一个通缝，其余为半缝。通缝深为10cm、8mm，半缝深为7.5cm、6cm，缝宽为1cm和2cm。伸缩缝下部填塞闭孔泡沫板，上部镶嵌2cm厚聚硫密封胶。沿渠道右坡中部设置Φ120cm、长1000cm单排抗滑桩，左坡中部及渠顶设置Φ120cm、长1000cm及Φ150cm、长1500cm双排抗滑桩。抗滑桩混凝土强度等级C30。工程施工内容包括：土方开挖、水泥改性土换填、弱膨胀土填堤、坡面排水板、排水系统、土工膜铺设、渠道衬砌、伸缩缝闭孔泡沫板、聚硫密封胶及抗滑桩工程等的施工。2.施工经过102+550～103+550渠道工程施工共分了十个阶段：①渠道清基：对渠道范围表层土进行清基施工；②渠堤基础处理：对渠道渠堤基础进行原土翻压处理施工；③土方开挖施工：对渠道内进行土方开挖；④水泥改性土换填及土方回填施工：对开挖后的渠道边坡、底板进行基础换填施工；对半挖半填渠段进行渠堤弱膨胀土回填施工；⑤抗滑桩施工：进行渠坡抗滑桩混凝土施工；⑥渠床整理及削坡：对换填完成的渠道进行削坡及整理施工...
