中南大学实习鉴定表

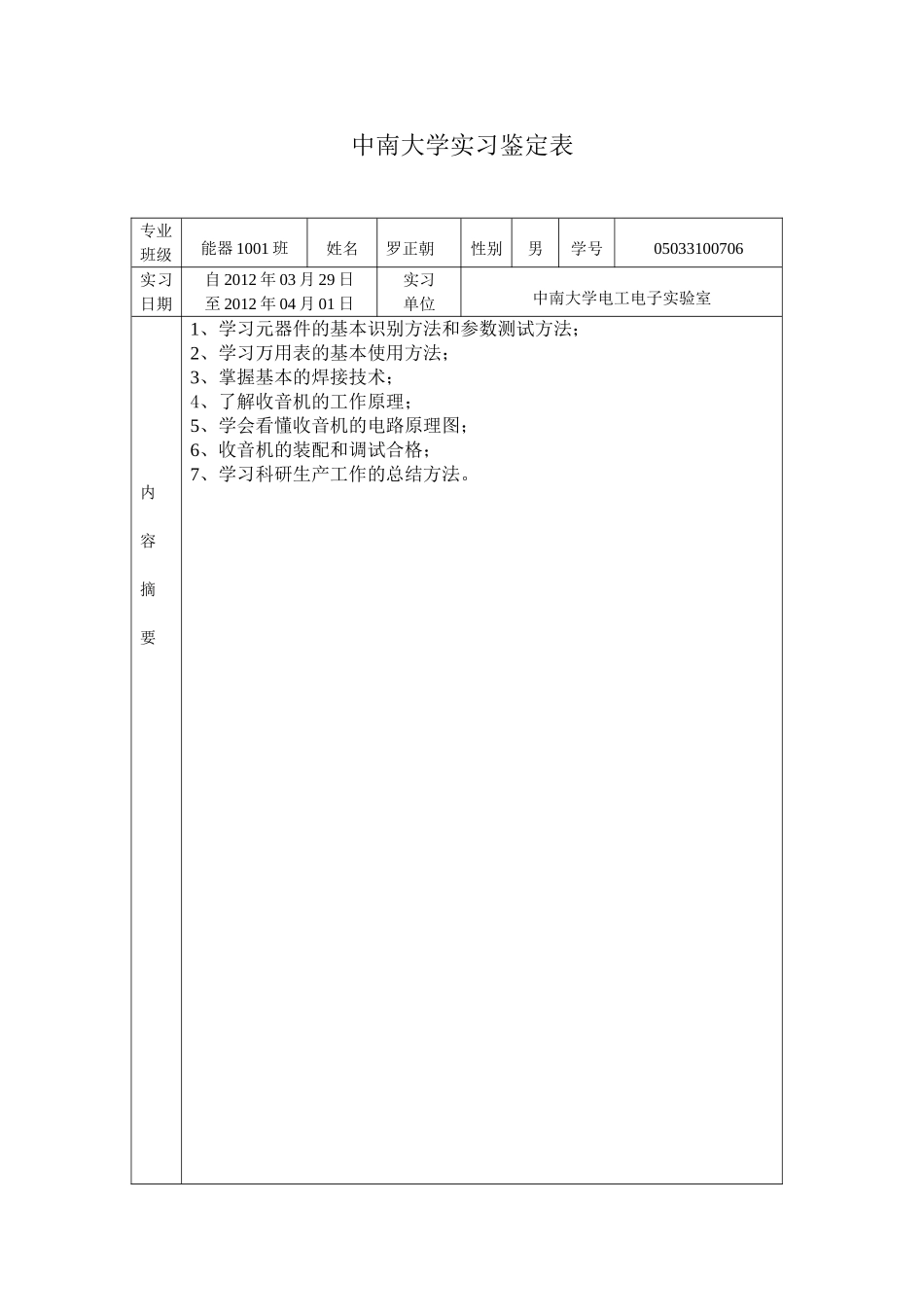

中南大学实习鉴定表专业班级能器 1001 班姓名罗正朝性别男学号05033100706实习日期自 2012 年 03 月 29 日至 2012 年 04 月 01 日实习单位中南大学电工电子实验室内容摘要1、学习元器件的基本识别方法和参数测试方法； 2、学习万用表的基本使用方法； 3、掌握基本的焊接技术； 4、了解收音机的工作原理；5、学会看懂收音机的电路原理图； 6、收音机的装配和调试合格；7、学习科研生产工作的总结方法。实习日记 2011 年 08 月 29 日 2011 年 08 月 日实习报告实习日记 2011 年 08 月 29 日 2011 年 08 月 日题目晶体管超外差教学收音机的安装与调试报告内容摘要1、学习元器件的基本识别方法和参数测试方法；2、学习万用表的基本使用方法； 3、掌握基本的焊接技术； 4、了解收音机的工作原理；5、学会看懂收音机的电路原理图； 6、收音机的装配和调试合格；7、学习科研生产工作的总结方法。报 告 正 文一、实习目的: (1)识别各种元器件，能够区分它们的性能、结构与主要参数；(2)掌握测试方法，能够很好的把握焊接技术；(3)能够分析电路图，能够从电路图到元器件的安装；(4)理解安装收音机的流程，自己动手安装收音机。二、实习原理：1、电路原理图分析2、详细设计（1）元件说明【2】①电阻：在本次课程设计中可以根据色差法对11个电阻进行分类。具体方法如下：棕红橙黄绿蓝紫灰白黑金银12345678905%10%电阻值计算方法：在实物电阻中，第一二种颜色所对应的数字代表电阻值的前两位数字，最后一种颜色所对应的数字代表电阻值中从第三位开始数，“0”的个数。②电解电容和瓷片电容：在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。瓷片电容和电解电容一样，要求其管脚的长度要合适。 在焊接瓷片电容时不必考虑它的正负极性。③三极管：本次课程设计组装的收音机中有两种三极管。V5，V6为9013属于中功率三极管，V4为9014属于高频小功率三极管，在安装时，一定注意要将元件安在正确的位置，否则装出来的效果不好。同时，要求电容和三极管管脚的长度要适中，不要剪的太短，也不要留的太长，使它们不要超过中周的高度。④中频变压器（中周）：中频变压器（简称中周）三只为一套，T2为振荡线圈的中周型号为LF10-1（红色），T3为第一级中放用的中周型号为TF10-1（白色），T4为第二级中放...
