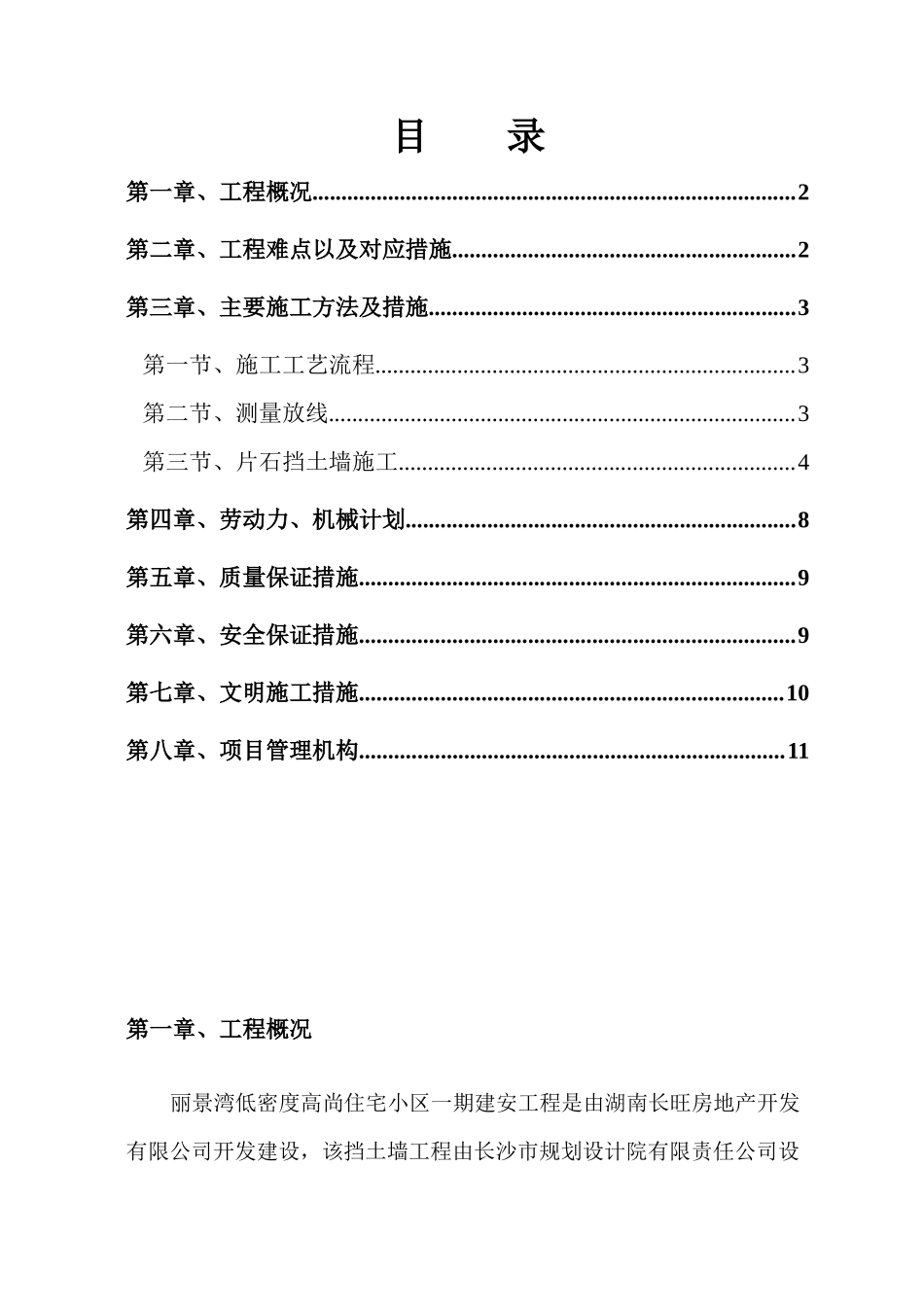

目录第一章、工程概况...................................................................................2第二章、工程难点以及对应措施...........................................................2第三章、主要施工方法及措施...............................................................3第一节、施工工艺流程........................................................................3第二节、测量放线................................................................................3第三节、片石挡土墙施工....................................................................4第四章、劳动力、机械计划...................................................................8第五章、质量保证措施...........................................................................9第六章、安全保证措施...........................................................................9第七章、文明施工措施.........................................................................10第八章、项目管理机构.........................................................................11第一章、工程概况丽景湾低密度高尚住宅小区一期建安工程是由湖南长旺房地产开发有限公司开发建设,该挡土墙工程由长沙市规划设计院有限责任公司设计,核工业岩土工程勘察设计研究院对地质进行详细勘察,工程位于岳阳市湘阴县,长湘高速以东,燎原水库以北的地块。丽景湾低密度高尚住宅小区一期建安工程挡土墙,本工程挡土墙为重力式片石挡土墙,墙高为1.5~6.0m,一期挡土墙总长度约为4100m,总方量约为50000m3,15~20m设置一道变形缝,沉降伸缩缝宽20mm,沉降伸缩缝内填沥青麻筋,沥青木板或其它有弹性的防水材料,沿外、顶、内三面用沥清麻丝填塞,深度不小于150mm。根据勘察提供的《岩石工程勘察报告》及设计要求,采用重力式片石挡土墙,挡土墙基础应落在粉质粘土和层上,其承载力特征值不得小于150kpa和220kpa,挡土墙墙身及基础均采用M10水泥砂浆砌筑,砌筑不小于MU30强度片石,片石挡土墙采用挤浆法分层砌筑,外露面采用M10水泥砂浆勾缝。第二章、工程难点以及对应措施1、此挡土墙的工程量大,需投入周转材料以及建筑材料多,为此项目部通过细分流水段,合理组织劳动力,调动企业资源,确保投入足量的周转材料和先进的施工机械设备,严格按施工方案施工,力保该工程迅速完成。2、现场临时便道施工,由于该段挡土墙区域的永久道路需等到此挡土墙施工完成后土方才能填至永久道路的标高,故此工程挡土墙施工无施工便道,周转材料以及建筑材料无法运输严重影响工程开展,需修筑6~7.5m宽施工便道,由于近期为雨季天时为了工程迅速开展,施工便道需铺筑400mm厚片石层+150mm厚碎石屑层(具体详见附图);3、此工程挡土墙土方开挖需外运至2公里外弃土场,土方回填时需从2公里外弃土场取土回填。4、此工程挡土墙处于雨季天时施工底下水丰富,基槽开挖后需预留集水坑放致Φ65污泥泵不断抽水,以免积水软化地基。第三章、主要施工方法及措施第一节、施工工艺流程测量定位放线→挡土墙地基处理及基础施工→搭设脚手架→挡土墙施工→挡土填沉降缝、顶、内三面的填塞→麻袋装碎石堆砌滤水层→挡土墙背面回填夯实。第二节、测量放线该工程的测量严格按GB50026-93《国家标准工程测量规范》执行2.1测量放线控制网的建立(1)施工总平面图上已给出了挡土墙各个点的坐标,根据基准点放出这些坐标点,并把这些点引到该坐标点的附近不易被破坏的位置。根据这些坐标的建立控制网,引测完后应对控制网进行闭全复核,闭合误差必须控制在规范范围内。(2)对于基准点的引测采用导线法进行引测,引测好的基准点要请有关单位进行复核后才能使用。(3)首先测定出三点连成三角控制网,并以任两点及延长线作为平面控制依据,将延长桩定出,以此控制整个平面放线。然后测出各点的具体位置,确保整体平面位置准确。2.2测量人员配置及测量设备选择(1)在施工过程中,由专业测量工程师负责本工程测量控...
