最终修改送审 圆梦08庄园1#-3楼#施工方案VIP免费

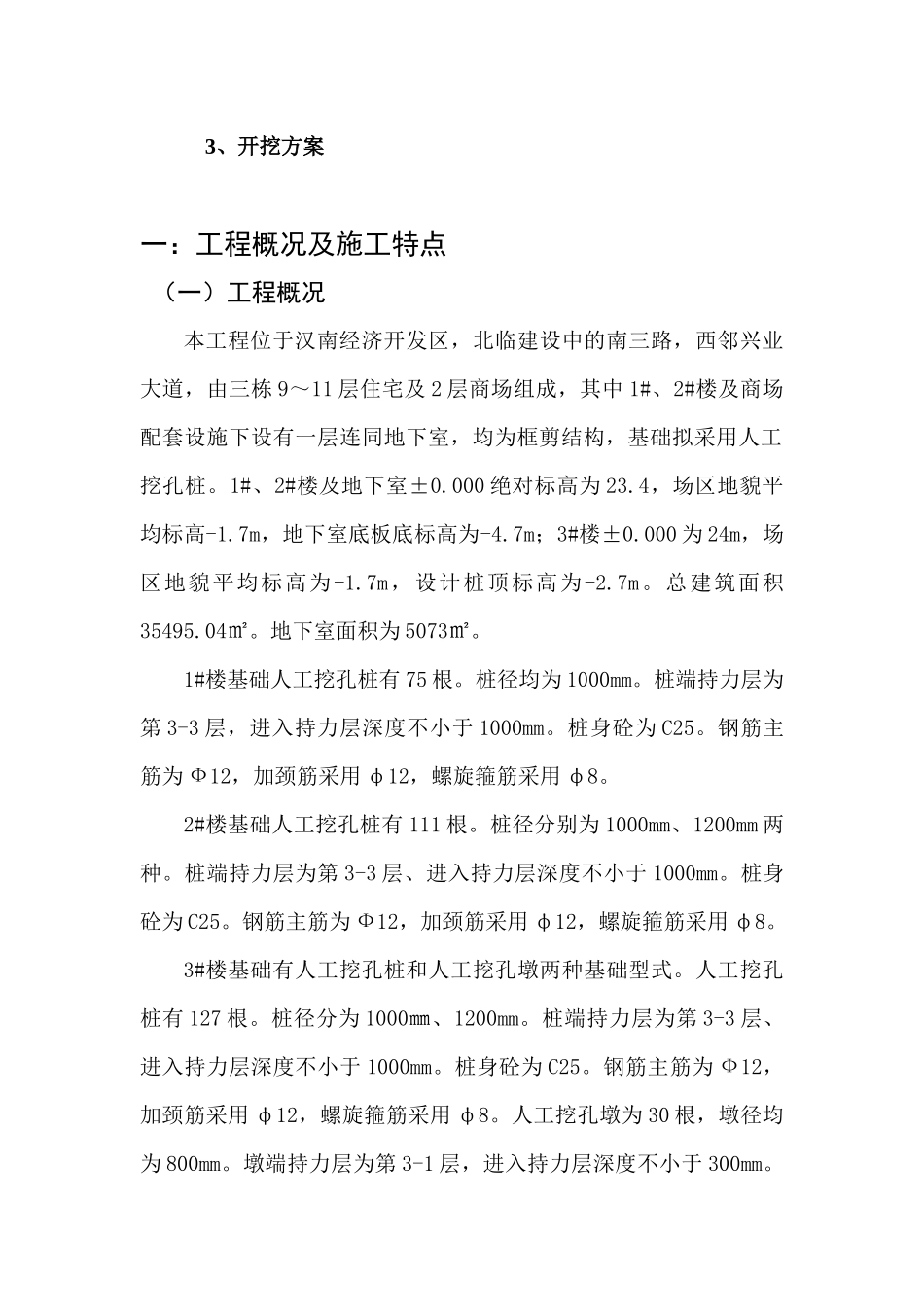

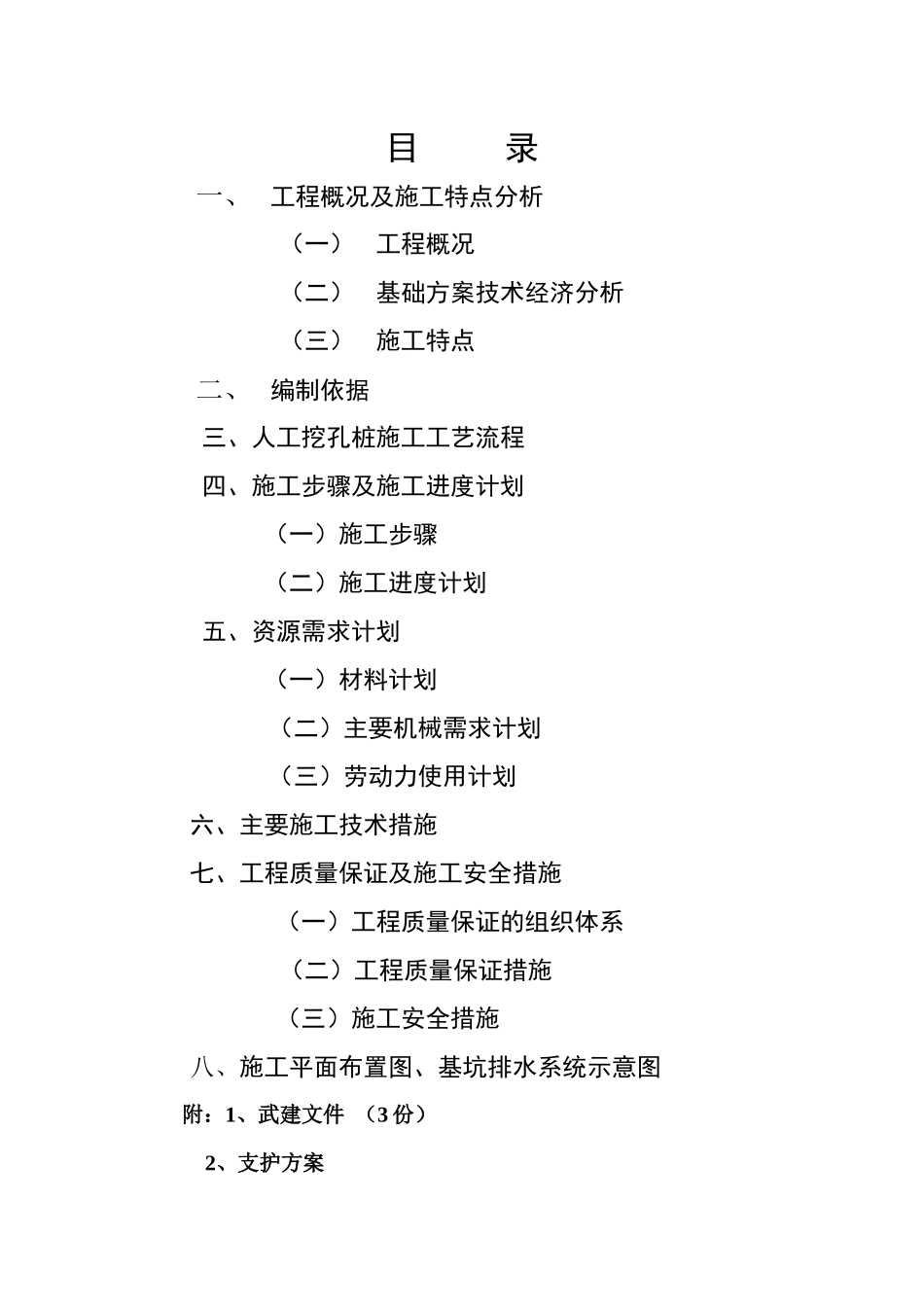

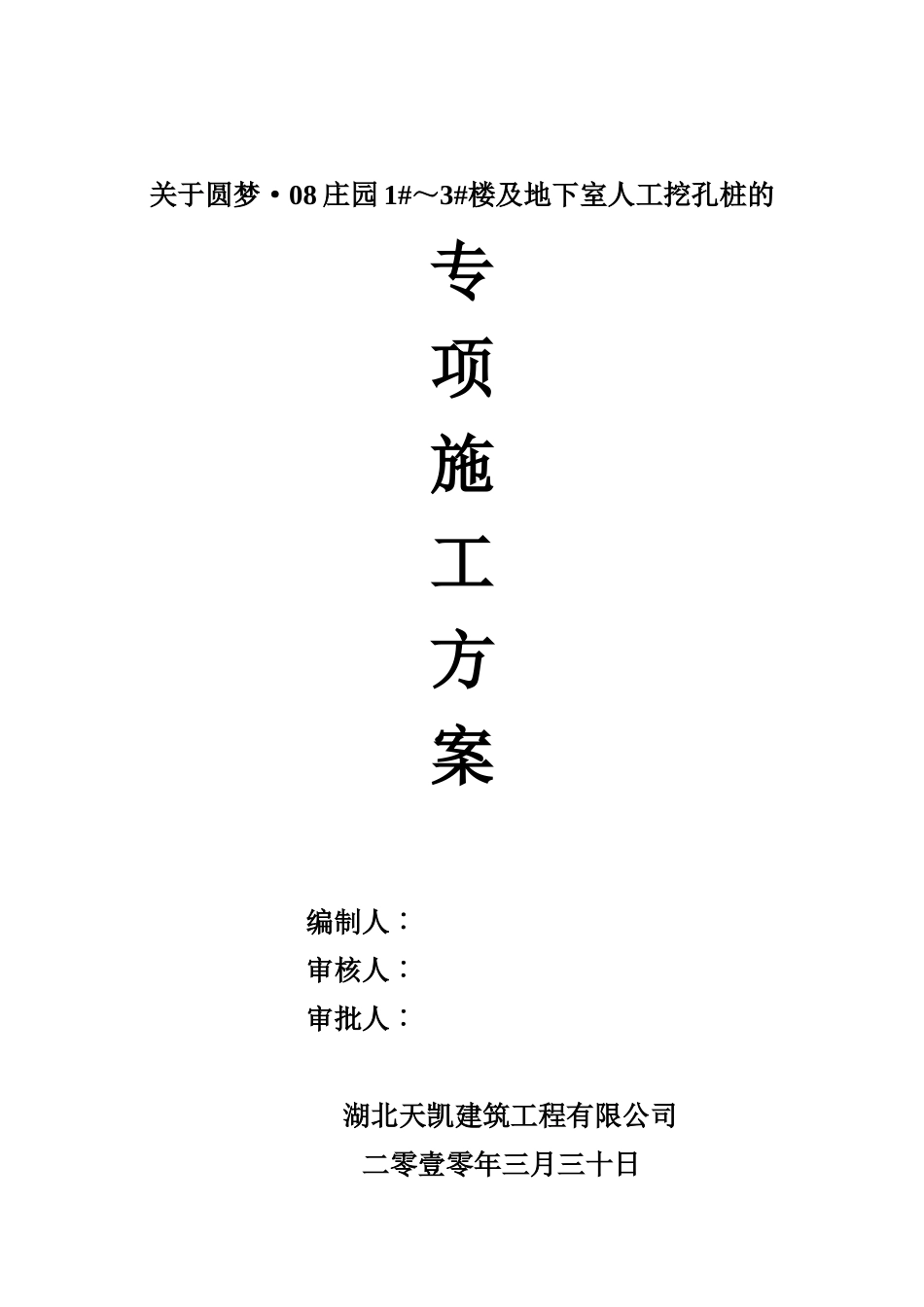

关于圆梦·08庄园1#～3#楼及地下室人工挖孔桩的专项施工方案编制人︰审核人︰审批人︰湖北天凯建筑工程有限公司二零壹零年三月三十日目录一、工程概况及施工特点分析（一）工程概况（二）基础方案技术经济分析（三）施工特点二、编制依据三、人工挖孔桩施工工艺流程四、施工步骤及施工进度计划（一）施工步骤（二）施工进度计划五、资源需求计划（一）材料计划（二）主要机械需求计划（三）劳动力使用计划六、主要施工技术措施七、工程质量保证及施工安全措施（一）工程质量保证的组织体系（二）工程质量保证措施（三）施工安全措施八、施工平面布置图、基坑排水系统示意图附：1、武建文件（3份）2、支护方案3、开挖方案一：工程概况及施工特点（一）工程概况本工程位于汉南经济开发区，北临建设中的南三路，西邻兴业大道，由三栋9～11层住宅及2层商场组成，其中1#、2#楼及商场配套设施下设有一层连同地下室，均为框剪结构，基础拟采用人工挖孔桩。1#、2#楼及地下室±0.000绝对标高为23.4，场区地貌平均标高-1.7m，地下室底板底标高为-4.7m；3#楼±0.000为24m，场区地貌平均标高为-1.7m，设计桩顶标高为-2.7m。总建筑面积35495.04㎡。地下室面积为5073㎡。1#楼基础人工挖孔桩有75根。桩径均为1000mm。桩端持力层为第3-3层，进入持力层深度不小于1000mm。桩身砼为C25。钢筋主筋为Ф12，加颈筋采用φ12，螺旋箍筋采用φ8。2#楼基础人工挖孔桩有111根。桩径分别为1000mm、1200mm两种。桩端持力层为第3-3层、进入持力层深度不小于1000mm。桩身砼为C25。钢筋主筋为Ф12，加颈筋采用φ12，螺旋箍筋采用φ8。3#楼基础有人工挖孔桩和人工挖孔墩两种基础型式。人工挖孔桩有127根。桩径分为1000㎜、1200mm。桩端持力层为第3-3层、进入持力层深度不小于1000mm。桩身砼为C25。钢筋主筋为Ф12，加颈筋采用φ12，螺旋箍筋采用φ8。人工挖孔墩为30根，墩径均为800mm。墩端持力层为第3-1层，进入持力层深度不小于300mm。墩身砼为C25。钢筋主筋为Ф12，加颈筋采用φ12，螺旋箍筋采用φ8商场及地下室基础人工挖孔桩有82根。桩径分别为1000mm、1100mm两种。桩端持力层为第3-3层，进入持力层深度不小于1000mm。桩身砼为C25。钢筋主筋为Ф12，加颈筋采用φ12，螺旋筋采用φ8。本工程合计桩数为395根，墩30根。本工程场地土层大概分布为:①层素填土；②-1於泥或粘土；②-2粘土；③-1粘土；③-2粘土；③-3粘土。见下表：层号及名称地层年代及成因分部范围层顶埋深(m)厚度(m)状态及密度压缩性fak(kPa)①素填土Qm1普通分部00.50～2.10松散—稍密高②—1淤泥Q4a1Q4a1局部分部0.50～1.200.60～3.50流塑高40②—2粘土Q4a1局部分部0.60～4.000.70～5.10可塑中等偏高90③—1粘土Q3a1局部分部1.0～6.400.50～2.30硬塑中等偏低320③—2粘土Q3a1全场地2.40～8.200.50～4.30可塑中170③—3a粉质粘土Q3a1局部分部10.40～17.601.10～6.10可塑中200③—3粘土Q3a1全场地3.60～10.204.80～23.70（最大揭露厚度23.7m）硬塑中等偏低330本工程场地地下水分布主要为地表水、杂填土层中的滞水，对混凝土结构及混凝土结构中钢筋不具腐蚀性。基坑下土层内无承压水。（二）基础方案技术经济分析1、方案比选：由于现场淤泥层超过2m，无法保证大型桩机稳定、安全的施工；根据地勘报告表明3—3土层力学状态，扩大头也无法夯扩成功。若强行采用机械施工，在满足技术上可行、保障施工安全的情况下必然导致费用的大幅提高，缺乏经济性，也无法保证施工质量。根据现场地质情况，针对于人工挖孔桩、沉管灌注桩、复合载体桩、PHC管桩、静压桩等分别进行可行性分析和论证后，经过技术、经济综合比选最终确定人工挖孔桩。本工程采用人工挖孔桩施工工艺，符合武城建（2009）9号文件的相关规定。2、根据武建科结构（2010）12号文件精神及2010年3月1日专家组论证会议意见。本工程现已做好以下工作：①、桩端Qpa设计遵照试桩检测报告确定的1200Kpa执行；②、人工挖孔桩桩径不足1m的，设计单位已将其全部变更为1m；③、1#、2#楼及地下室的淤泥层采取大放坡的方式挖除（土方开挖施工方案附后），按照1：1的坡度先整体分段平挖3m深至地下室底板底标高...
