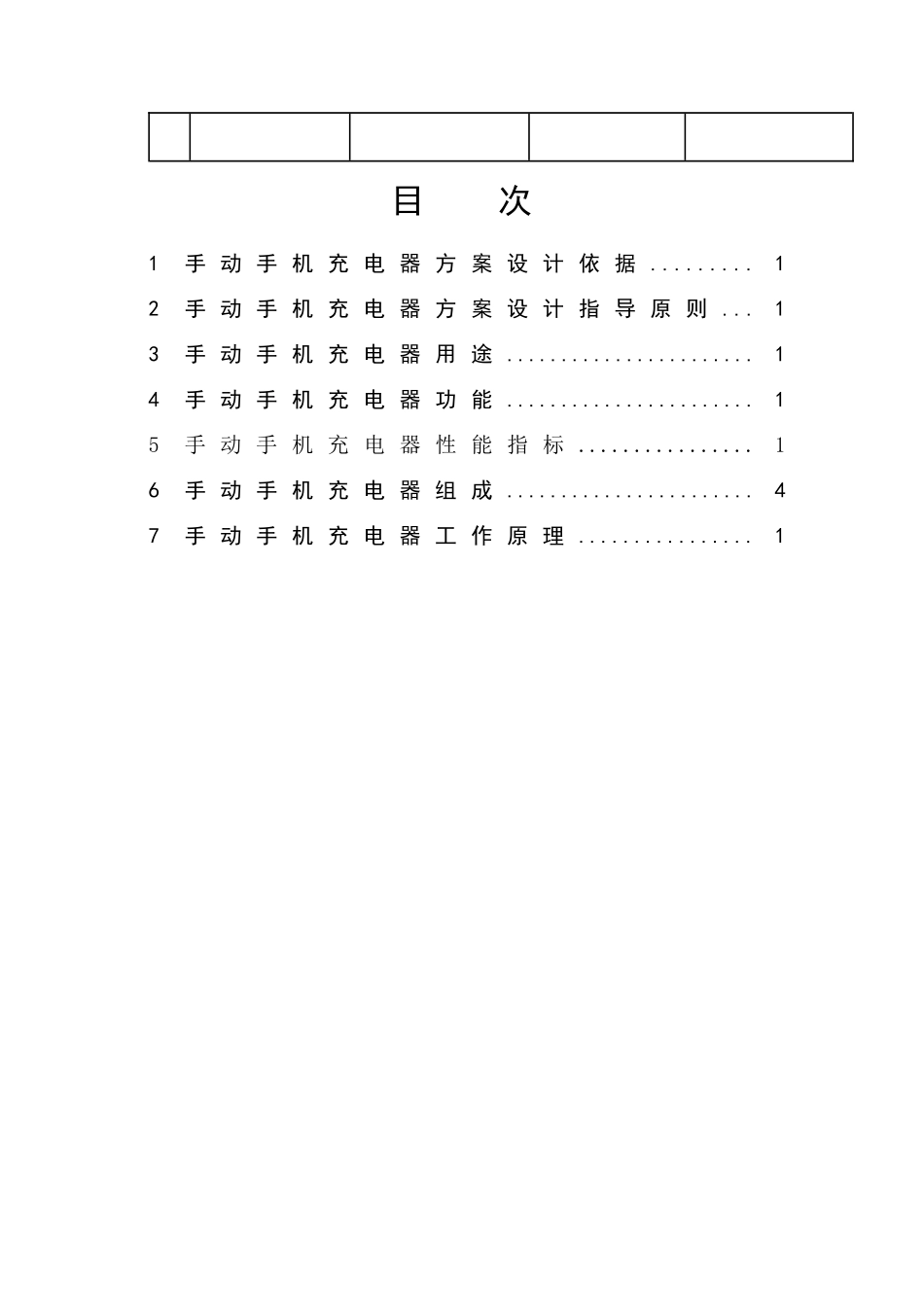

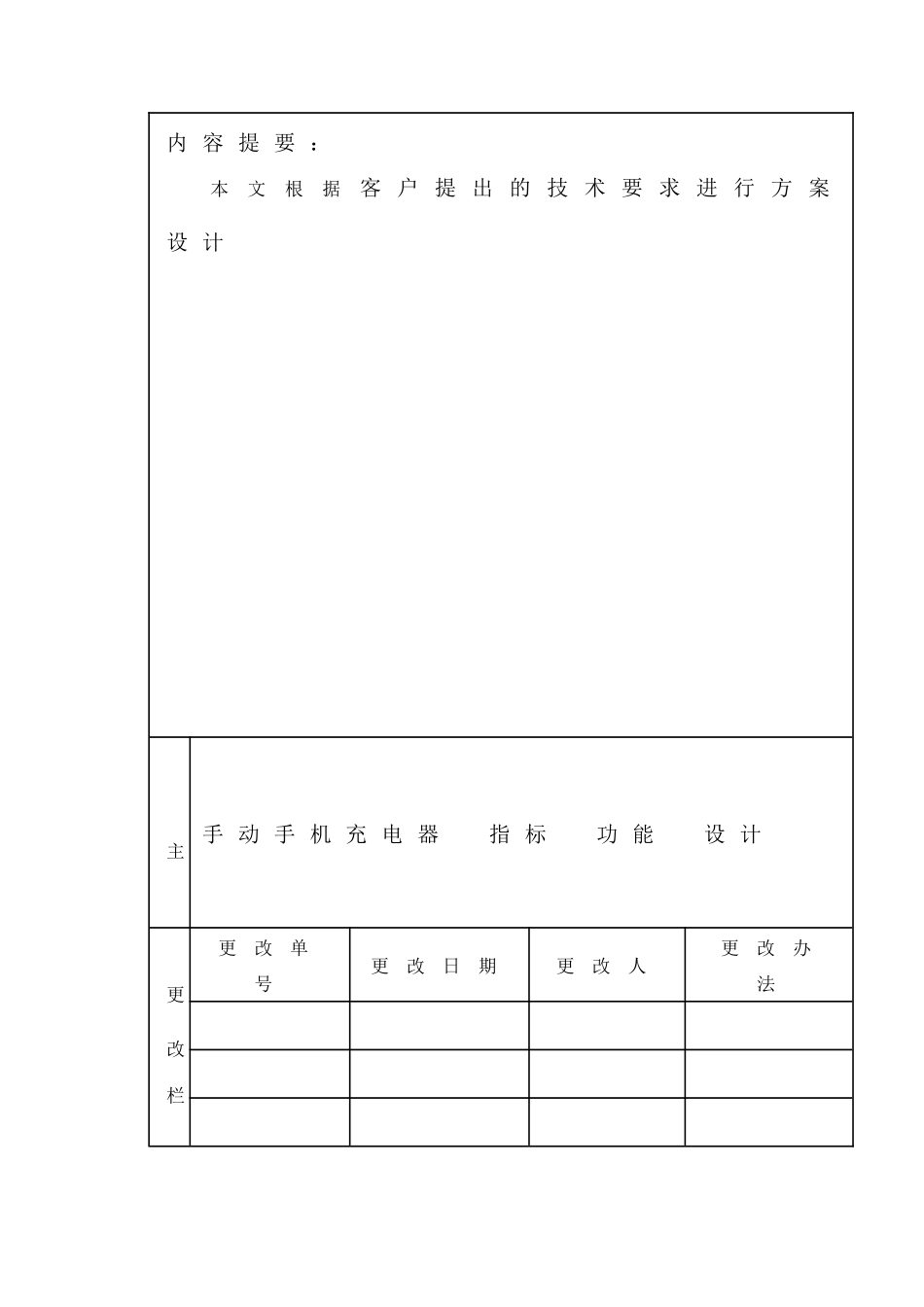

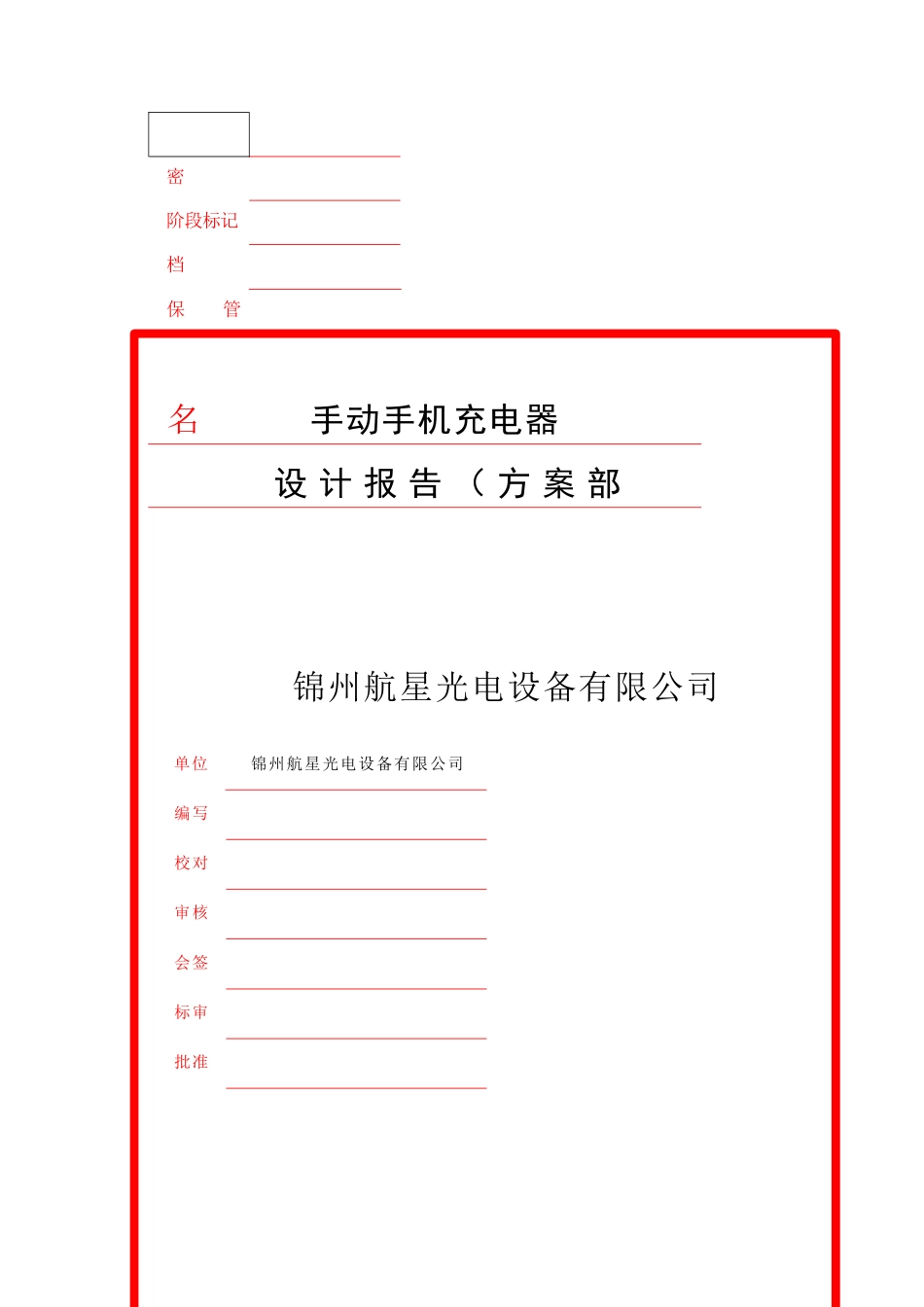

密级阶段标记档号号保管期限限名手动手机充电器设计报告（方案部锦州航星光电设备有限公司单位锦州航星光电设备有限公司编写校对审核会签标审批准内容提要：本文根据客户提出的技术要求进行方案设计主题手动手机充电器指标功能设计更改栏更改单号更改日期更改人更改办法目次1手动手机充电器方案设计依据.........12手动手机充电器方案设计指导原则...13手动手机充电器用途.......................14手动手机充电器功能.......................15手动手机充电器性能指标................16手动手机充电器组成.......................47手动手机充电器工作原理................1手机充电器方案设计1手动手机充电器方案设计依据《手动手机充电器方案设计》的设计依据是根据客户提出的技术要求。2手动手机充电器方案设计指导原则手动手机充电器方案设计的指导原则是满足通用化、实用化，符合民用产品的可靠性、维修性要求。手动手机充电器操作使用简单，能在正常环境下可靠工作。3手动手机充电器用途手动手机充电器在正常环境下可以提供持久稳定的+5V电压源为手机电池蓄电。4手动手机充电器功能手动手机充电器将3W手摇发电机产生的一定范围内的电压通过整流、滤波、稳压等电路转换为电流300mA～400mA，电压为+5V的供电电源。同时可以通过模拟/数字转换电路显示3W手动发电机输出电压的幅值。5手动手机充电器性能指标5.1接口参数a)输入电源：3W手摇发电机100～130rad/min产生的电压；b)输出电源：恒流300mA、电压调整+5V。5.2重量和体积a)重量：≤0.5Kg；b)体积：80x100x150。6手动手机充电器组成手动手机充电器由整流、滤波、稳压、显示四部分电路组成，如下图1所示。电压输入端1234N1C2C1L1N47805R2R1控制信号VCCN2整流电路滤波电路稳压电路CF120控制显示显示电路N3图1手动手机充电器方案框图7手动手机充电器工作原理手动手机充电器按功能划分为整流电路、滤波电路、稳压电路、控制/显示电路四部分电路。整流电路将手摇发电机不同转速产生电流生成的初级输入信号整流为一定范围内的电流信号，采用2A整流桥，最大工作电流为2A。滤波电路有滤波电感、滤波电容组成，将电流转换为DC300mV直流。稳压电路采用7805稳压芯片（最大电流3A），将整流滤波电路输出的DC10V～7.5V直流电压稳压为5V直流输出电压。输出稳定的+5V电压为外接手机电池蓄电使用。控制电路是由单片机电路、显示电路组成，单片机电路由单片机C8051F120及其外围电路组成，C8051F120内含12位A/D转换电路、2.4V参考电源基准电路、8051内核、64位输入/输出接口等；显示电路由两位数码管及其驱动电路组成，可以显示输出电压的1位整数和1位小数。控制电路可以通过外置开关选择其是否工作，当选择开关为选通状态时控制电路处于工作状态，当选择开关为关断状态时控制电路处于非工作状态（节电状态）。
