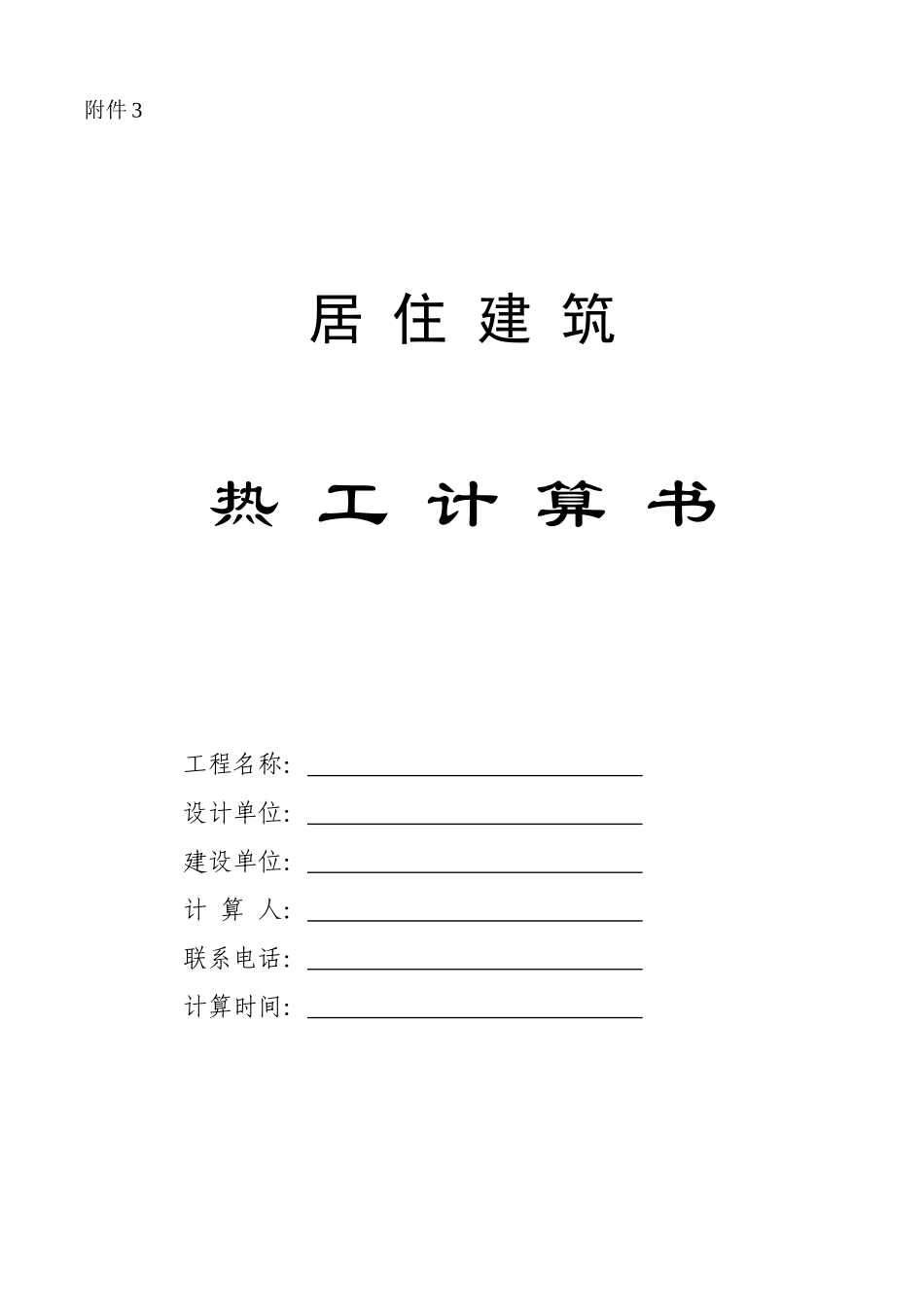

附件3居住建筑热工计算书工程名称：设计单位：建设单位：计算人：联系电话：计算时间：1工程概况项目名称建设单位建设地点建筑面积A=结构类型建筑高度H=建筑层数平面尺寸长×宽=注：该建筑面积应按《建筑工程建筑面积计算规范》GB/T50353-2005确定。2计算依据山东省工程建设标准《居住建筑节能设计标准》（DBJ14-037-2006）3基本参数计算窗墙面积比朝向计算公式北东西南体形系数外表面积F0=建筑体积V0=体形系数S=F0/V0=建筑面积A0=注：1体形系数计算，当为住宅小区时，相同结构体系、相同节能做法的楼幢，应取体形系数最大的单体建筑计算。不同结构体系、不同节能做法的楼幢应分别计算。2建筑面积AO应按标准附录A中规定的方法进行计算。4静态指标计算4.1围护结构传热系数计算表4.1-1部位名称工程做法分层厚度δ（mm）导热系数λ[W/（m2·K）]修正系数α热阻R（m2·K/W）传热阻R0（m2·K/W）传热系数K[W/（m2·K）]屋面平屋顶(坡屋顶)外墙南建筑做法：东建筑做法：西建筑做法：北建筑做法：窗户凸(飘)窗顶板和底板不采暖楼梯隔墙分户门接触室外空气的楼板与不采暖空间相邻的楼板变形缝处两侧外墙阳台门透明部分阳台门不透明部分地面周边地面非周边地面住宅分户墙层间楼板注：外墙应为平均传热系数，应附外墙平均传热系数计算过程。附：外墙平均传热系数计算过程表4.1-2类别计算式结果南向传热系数主体墙KP=砼柱KB1=砼梁KB2=传热面积砼柱FP=砼梁FB1=主体墙FB2=平均传热系数KmKm=（KP·FP+KB1·FB1+KB2·FB2）/（FP+FB1+FB2）=北向传热系数主体墙KP=砼柱KB1=砼梁KB2=传热面积砼柱FP=砼梁FB1=主体墙FB2=平均传热系数KmKm=（KP·FP+KB1·FB1+KB2·FB2）/（FP+FB1+FB2）=东向传热系数主体墙KP=砼柱KB1=砼梁KB2=传热面积砼柱FP=砼梁FB1=主体墙FB2=平均传热系数KmKm=（KP·FP+KB1·FB1+KB2·FB2）/（FP+FB1+FB2）=西向传热系数主体墙KP=砼柱KB1=砼梁KB2=传热面积砼柱FP=砼梁FB1=主体墙FB2=平均传热系数KmKm=（KP·FP+KB1·FB1+KB2·FB2）/（FP+FB1+FB2）=4.2直接判定法当设计建筑的体形系数符合标准第3.1.3条规定，其围护结构各部分的传热系数均不超过标准第3.3.1条限值，且窗墙面积比不超过第3.3.4条的规定值时，可直接判定为建筑热工设计符合节能标准要求。4.3指标判定法当设计的住宅建筑不符合直接判定法的条件时，应采用指标判定法判定，步骤如下：4.3.1传热面积计算表4.3.1单位：m2部位名称计算式计算结果外墙无阳台或不封闭阳台南东西北封闭阳台南东西北屋顶平屋顶坡屋顶窗户无阳台南东、西北封闭阳台南东、西北不封闭阳台南东、西北凸(飘)窗顶板和底板不采暖楼梯间隔墙户门阳台门不透明部分南东、西北接触室外空气楼板与不采暖空间相邻的楼板地面周边地面非周边地面伸缩缝、沉降缝两侧外墙抗震缝处两侧外墙4.3.2耗热量指标计算及判定表4.3.2部位名称εiKiFiεi·Ki·FiΣεi·Ki·Fi占总耗热量的百分比%外墙无阳台或不封闭阳台南东、西北封闭阳台南东、西北屋顶平屋顶坡屋顶外窗无阳台南东、西北封闭阳台南东、西北不封闭阳台南东、西北凸(飘)窗顶板底板不采暖楼梯间隔墙户门阳台门不透明部分南东、西北接触室外空气楼板与不采暖空间相邻的楼板地面周边地面非周边地面伸缩缝、沉降缝两侧外墙抗震缝处两侧外墙围护结构传热量总计ΣQH·T=Σεi·Ki·Fi=ti－te、ζ1(2)按标准表3.2.4取定围护结构传热耗热量指标qH·TqH·T=(ti－te)(Σεi·Ki·Fi)/A0=空气渗透耗热量指标qINFqINF=ζ1(2)·V0/A0=住宅建筑耗热量指标qHqH=qH·T+qINF－3.80=(W/m2)标准规定值[qH][qH]=指标判定结果4.4参照建筑对比法（适用于非住宅居住建筑）当设计的非住宅居住建筑不能满足直接判定法的条件时，应采用参照对比法判定。计算项目εi参照建筑设计建筑KiFiεi·Ki·FiKiFiεi·Ki·Fi屋顶外封闭阳台南0.48墙东、西0.53北0.55无阳台或未封闭阳台南0.79东、西0.88北0.91中空玻璃窗有阳台封闭南0.362.80东、西0.462.80北0.512.80未封闭南0.602.80东、西0.762.80北0.842.80无阳台南0.282.80东、西0.602.80北0.732.80阳台门不透明部分南1.70东、西1.70北1.70不采暖楼梯间户门2.00隔墙1.70接触室外空气的楼板1.00与不采暖空间相邻的楼板地面周边地面1.000.52非周边地面1.000.30伸缩缝、沉降缝两侧外墙0.301.50抗震缝两侧外墙0.70参照建筑耗热量Σεi·Ki·Fi设计建筑耗热量Σεi·Ki·Fi对比判定结果
