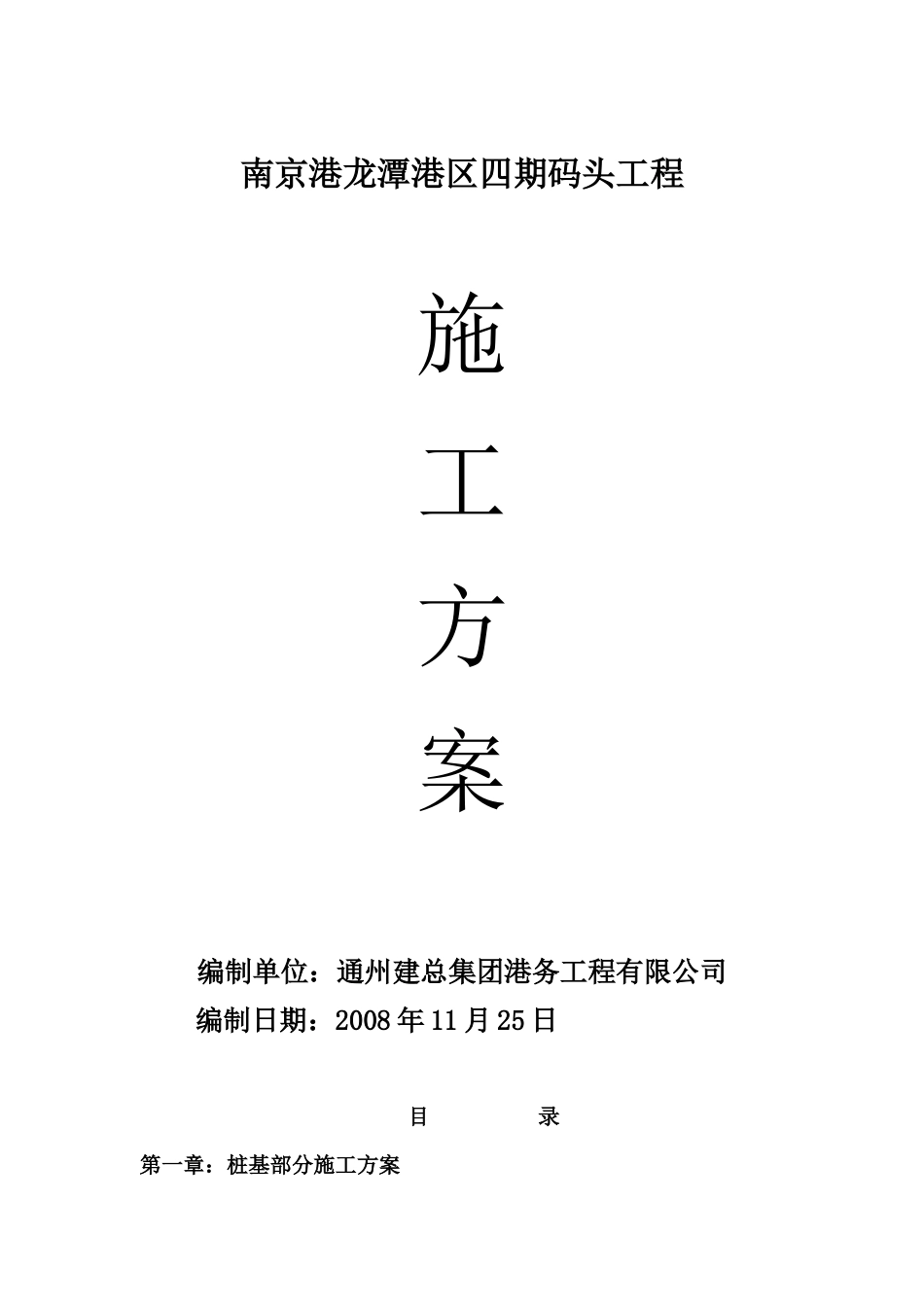

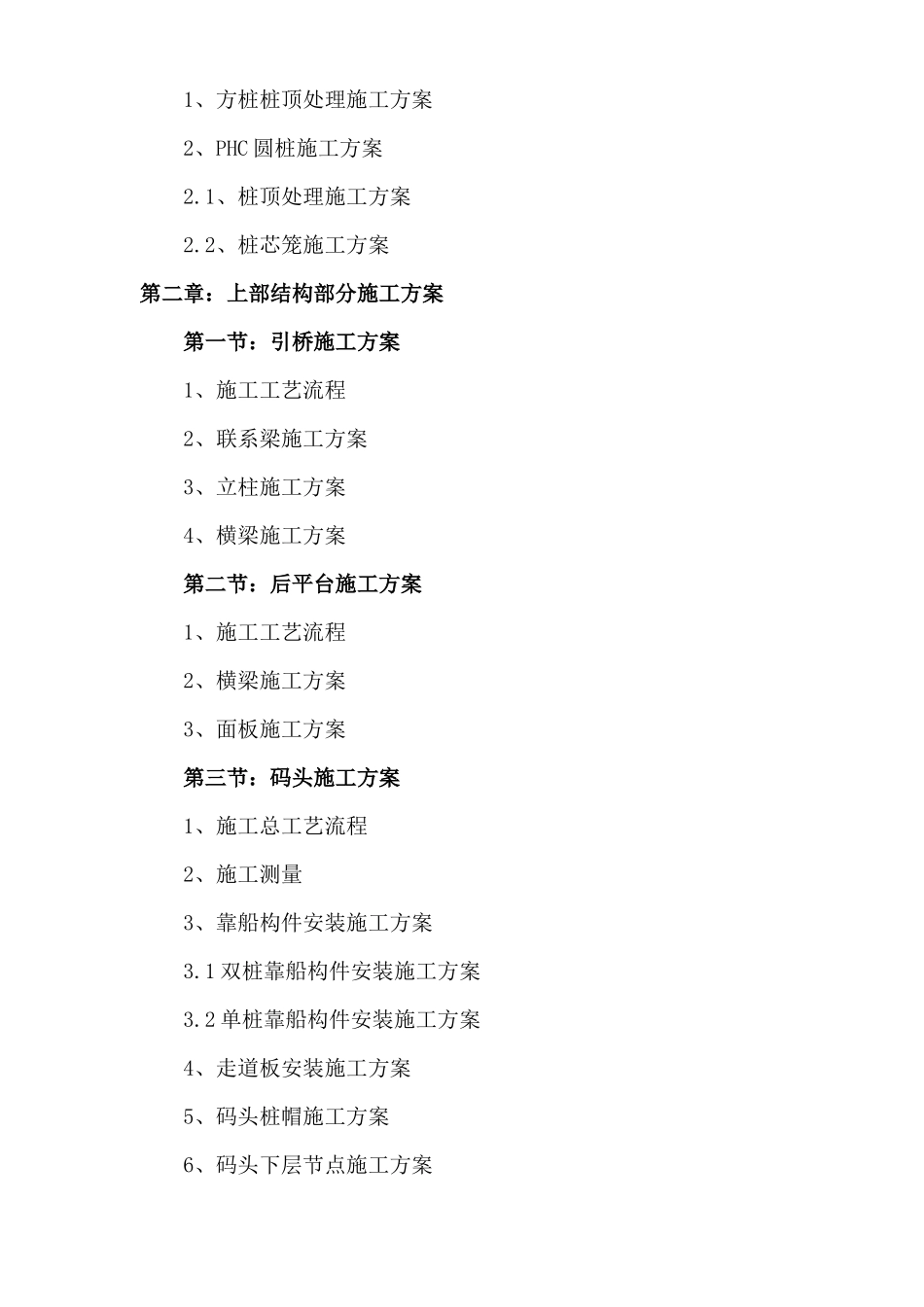

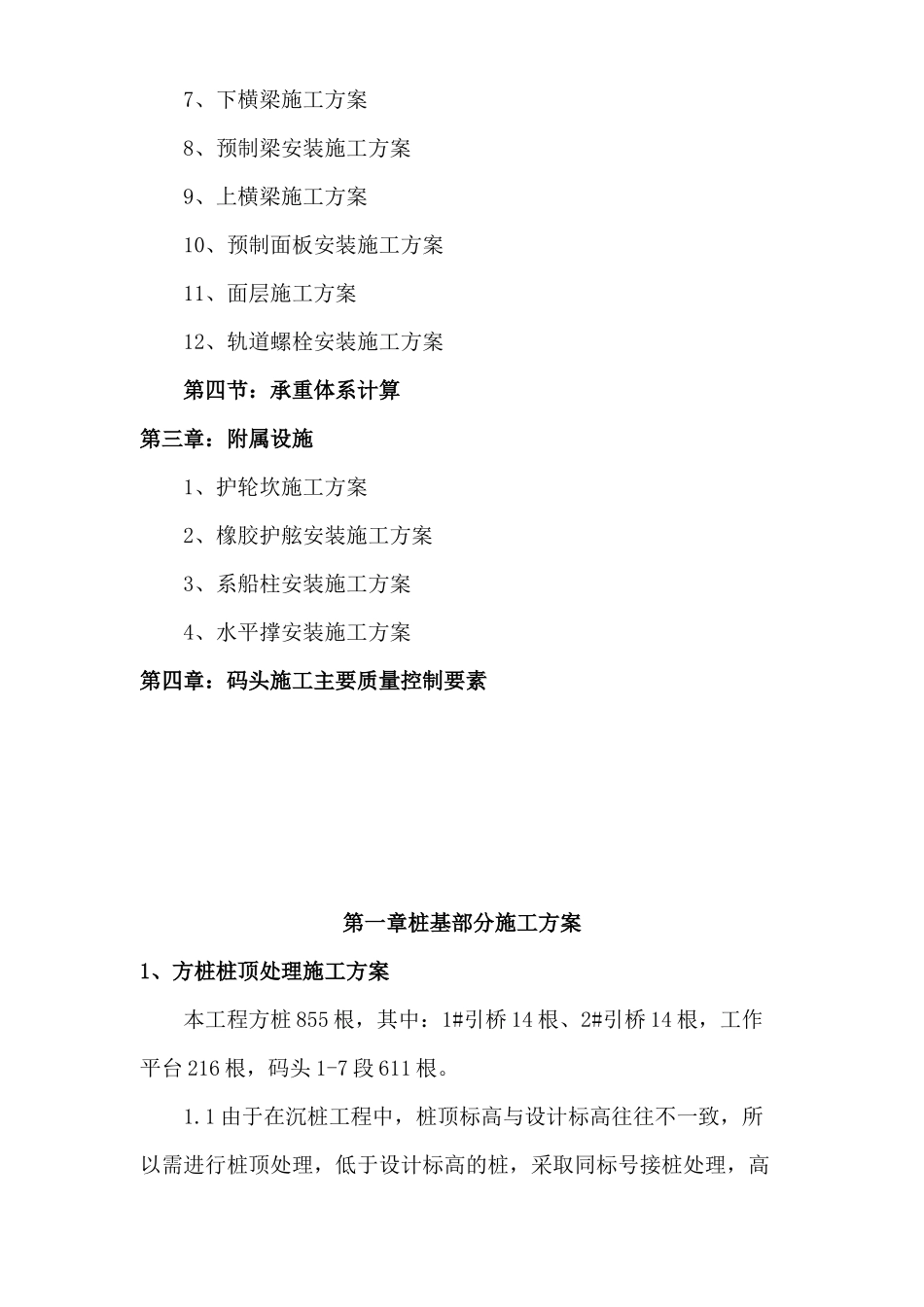

南京港龙潭港区四期码头工程施工方案编制单位：通州建总集团港务工程有限公司编制日期：2008年11月25日目录第一章：桩基部分施工方案1、方桩桩顶处理施工方案2、PHC圆桩施工方案2.1、桩顶处理施工方案2.2、桩芯笼施工方案第二章：上部结构部分施工方案第一节：引桥施工方案1、施工工艺流程2、联系梁施工方案3、立柱施工方案4、横梁施工方案第二节：后平台施工方案1、施工工艺流程2、横梁施工方案3、面板施工方案第三节：码头施工方案1、施工总工艺流程2、施工测量3、靠船构件安装施工方案3.1双桩靠船构件安装施工方案3.2单桩靠船构件安装施工方案4、走道板安装施工方案5、码头桩帽施工方案6、码头下层节点施工方案7、下横梁施工方案8、预制梁安装施工方案9、上横梁施工方案10、预制面板安装施工方案11、面层施工方案12、轨道螺栓安装施工方案第四节：承重体系计算第三章：附属设施1、护轮坎施工方案2、橡胶护舷安装施工方案3、系船柱安装施工方案4、水平撑安装施工方案第四章：码头施工主要质量控制要素第一章桩基部分施工方案1、方桩桩顶处理施工方案本工程方桩855根，其中：1#引桥14根、2#引桥14根，工作平台216根，码头1-7段611根。1.1由于在沉桩工程中，桩顶标高与设计标高往往不一致，所以需进行桩顶处理，低于设计标高的桩，采取同标号接桩处理，高于设计标高的桩需进行凿桩。1.2在凿桩前先用红油漆做好水平标高标记（标记比桩顶设计标高低10mm）并用水平尺和记号毛笔在桩四周划好水平凿桩线（特别是斜桩水平线要准确），桩顶均采用人工凿除，如桩高出设计标高20cm以上的，则采用空压泵凿到标高10cm左右，再采用人工凿除。1.3为了在人工凿除时减少桩顶劈角现象，在凿除前应采用手提切割机，切2-3cm深的凿除分界线再进行凿除。2、PHC圆桩施工方案本工程共有Φ800PHC管桩52根，每根桩伸入桩帽为60cm。2.1桩顶处理施工方案PHC桩一般情况不需凿除，如确需凿除，在桩顶凿除前，每根桩均布2个标高点，用记号笔、水平尺配合划出水平凿桩的分界线，凿桩时首先用手提式切割机切出分界线，深度为20~30㎜，再用人工凿除设计标高以上部分。为了避免在凿除时有劈面现象，一般情况均从桩外向里凿除。2.2桩芯笼施工方案桩芯钢筋笼、桩芯底模在加工区一起加工后，再运至现场进行安装，桩芯底模采用3㎝厚木板或18㎜多层板，下面加2根100×100㎜木檩，用4根Φ16反吊钢筋与主筋焊接。一般情况桩芯吊模直径比桩内径小10㎜左右，以便于安装。如遇到桩芯有不规则图形，则在底板四周加两层土工布防止漏浆。（见下图）。在桩芯钢筋笼安装好后，电焊焊牢上口的反吊钢筋，待桩帽底板铺好后，用反吸式水泵抽尽桩芯的水再进行砼浇筑。第二章上部结构部分施工方案第一节：引桥施工方案本标段内（第一分段到第七分段）有1#，2#共2座引桥，两座引桥结构相同，长均为104m，宽14m，与码头连接处宽24m。1、施工工艺流程1.1有联系梁1.2无联系梁2、联系梁施工2.1本工程中引桥联系梁长14m，宽1.6m，高1m。梁底标高为+3.00m，梁顶标高为+4.00m。1#，2#引桥共有14根联系梁。2.2梁施工涉及挖土，根据土质情况，采用2：1放坡。土方开挖至设计梁底标高后，再进行人工挖掘，深度为10㎝（垫层厚度）。垫层采用C15混凝土，厚10㎝.2.3侧模加固使用φ12对拉螺杆,纵楞使用50×100mm方木，间距@800，横楞使用φ48的钢管。2.4地梁模板安装示意图。测量定位挖土浇筑垫层联系梁钢筋，混凝土引桥立柱钢筋，混凝土引桥横梁模板，钢筋，混凝土安装引桥板绑扎面层钢筋浇筑面层混凝土测量定位承重槽钢，底模布设引桥横梁模板，钢筋，混凝土安装引桥板浇筑面层混凝土绑扎面层钢筋二次清孔3、立柱施工3.1本工程1#，2#引桥上的立柱直径均为600mm，立柱顶伸入横梁内50㎜。共有56根立柱，柱高为1700~2000㎜，顶标高为+5.70~+6.00m。3.2柱表编号规格尺寸数量特征备注YLZ1D=600L=2000（高）14×2=28现浇立柱，顶标高6.00m1#，2#引桥4号~7号排架YLZ1-1D=600L=2000（高）2×2=4同YLZ1；有接地1#，2#引桥4号、6号排架下游端立柱YLZ2D=600L=1900（高）3×2=6现浇立柱，顶标高5.90m1#，2#引桥8号排架YLZ2-1D=600L=1900（高）1×2=2同YLZ2；有接地1#...
