家润多超市衡阳店监控及防盗报警系统方案VIP免费

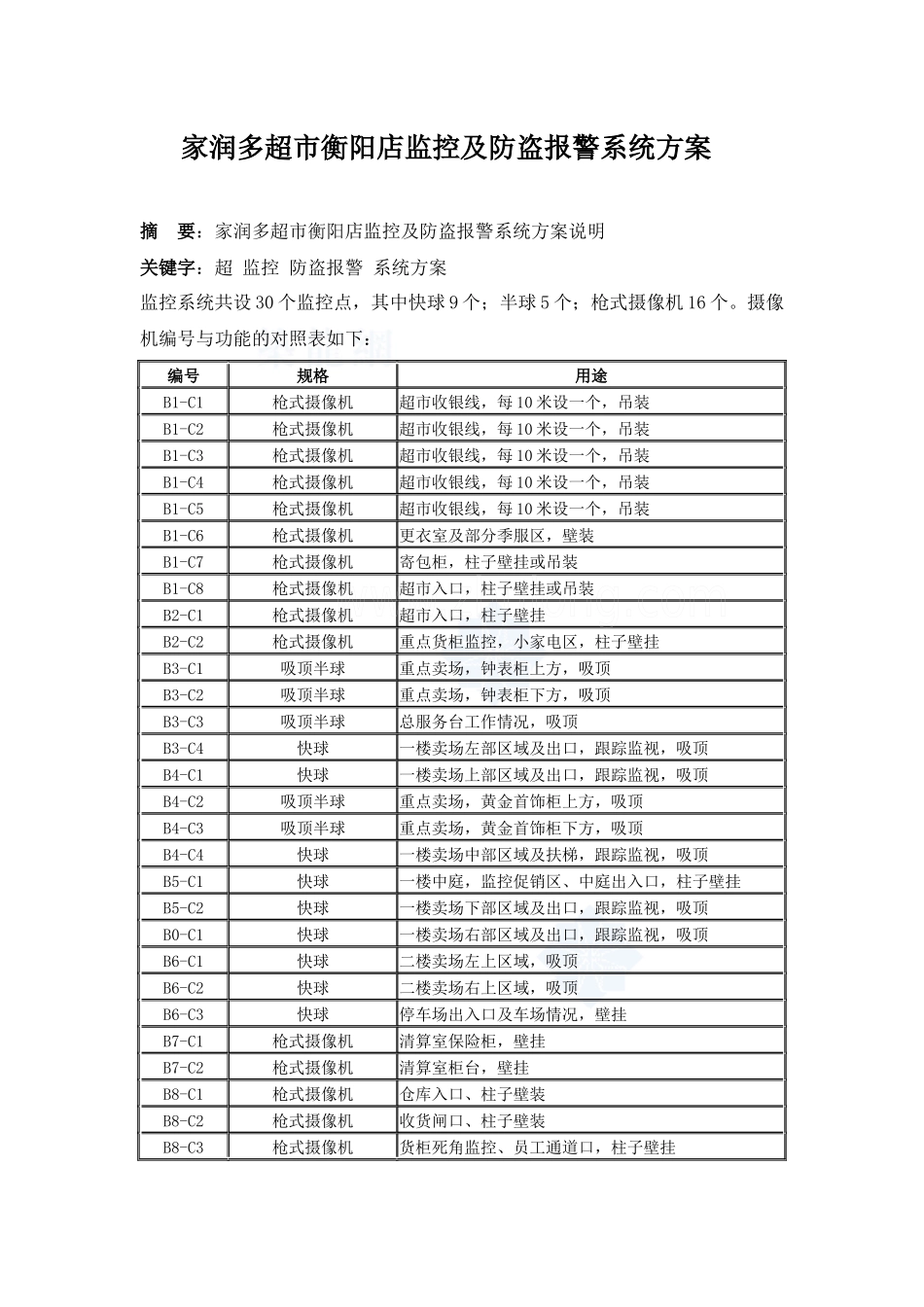

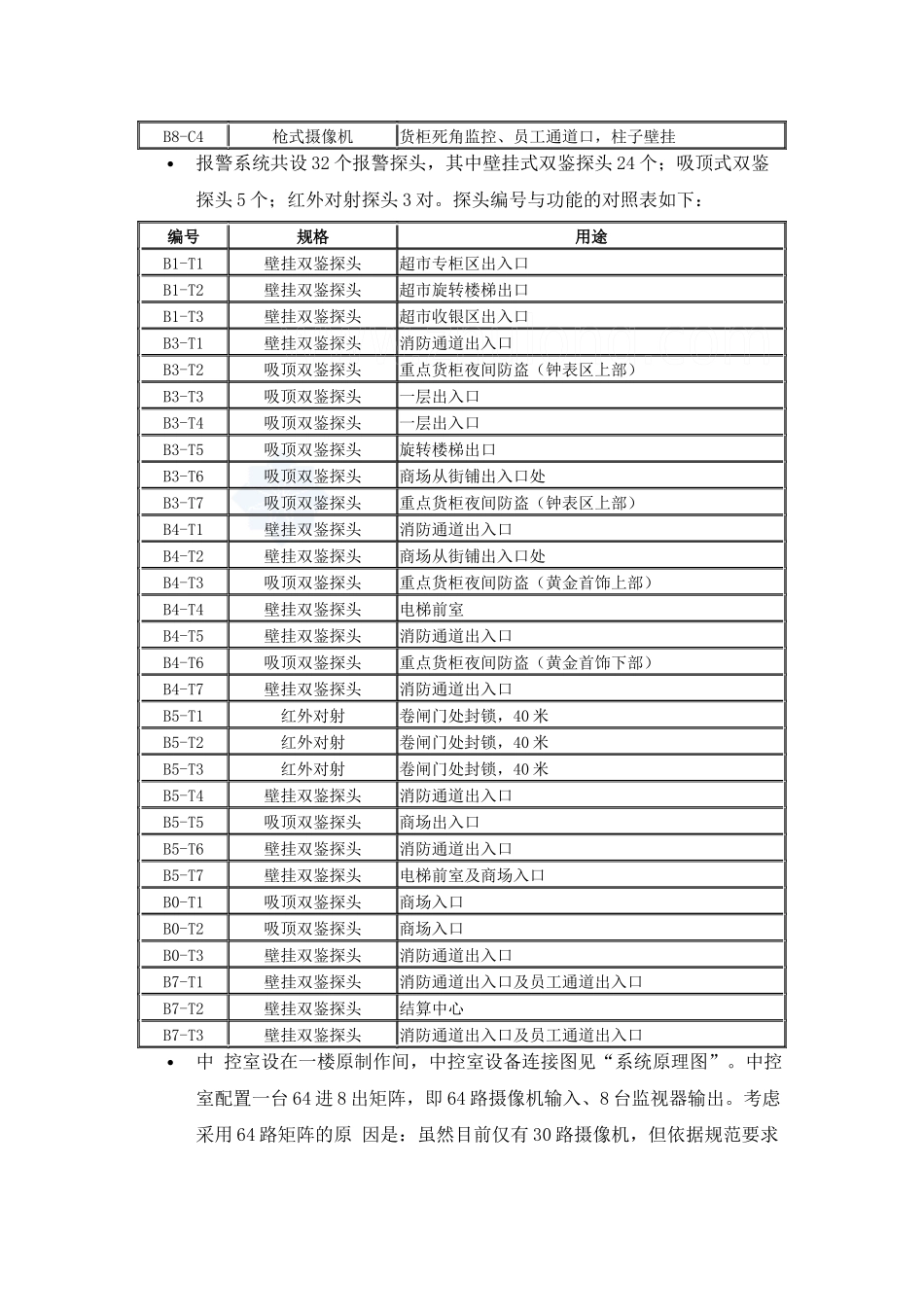

家润多超市衡阳店监控及防盗报警系统方案摘要：家润多超市衡阳店监控及防盗报警系统方案说明关键字：超监控防盗报警系统方案监控系统共设30个监控点，其中快球9个；半球5个；枪式摄像机16个。摄像机编号与功能的对照表如下：编号规格用途B1-C1枪式摄像机超市收银线，每10米设一个，吊装B1-C2枪式摄像机超市收银线，每10米设一个，吊装B1-C3枪式摄像机超市收银线，每10米设一个，吊装B1-C4枪式摄像机超市收银线，每10米设一个，吊装B1-C5枪式摄像机超市收银线，每10米设一个，吊装B1-C6枪式摄像机更衣室及部分季服区，壁装B1-C7枪式摄像机寄包柜，柱子壁挂或吊装B1-C8枪式摄像机超市入口，柱子壁挂或吊装B2-C1枪式摄像机超市入口，柱子壁挂B2-C2枪式摄像机重点货柜监控，小家电区，柱子壁挂B3-C1吸顶半球重点卖场，钟表柜上方，吸顶B3-C2吸顶半球重点卖场，钟表柜下方，吸顶B3-C3吸顶半球总服务台工作情况，吸顶B3-C4快球一楼卖场左部区域及出口，跟踪监视，吸顶B4-C1快球一楼卖场上部区域及出口，跟踪监视，吸顶B4-C2吸顶半球重点卖场，黄金首饰柜上方，吸顶B4-C3吸顶半球重点卖场，黄金首饰柜下方，吸顶B4-C4快球一楼卖场中部区域及扶梯，跟踪监视，吸顶B5-C1快球一楼中庭，监控促销区、中庭出入口，柱子壁挂B5-C2快球一楼卖场下部区域及出口，跟踪监视，吸顶B0-C1快球一楼卖场右部区域及出口，跟踪监视，吸顶B6-C1快球二楼卖场左上区域，吸顶B6-C2快球二楼卖场右上区域，吸顶B6-C3快球停车场出入口及车场情况，壁挂B7-C1枪式摄像机清算室保险柜，壁挂B7-C2枪式摄像机清算室柜台，壁挂B8-C1枪式摄像机仓库入口、柱子壁装B8-C2枪式摄像机收货闸口、柱子壁装B8-C3枪式摄像机货柜死角监控、员工通道口，柱子壁挂B8-C4枪式摄像机货柜死角监控、员工通道口，柱子壁挂报警系统共设32个报警探头，其中壁挂式双鉴探头24个；吸顶式双鉴探头5个；红外对射探头3对。探头编号与功能的对照表如下：编号规格用途B1-T1壁挂双鉴探头超市专柜区出入口B1-T2壁挂双鉴探头超市旋转楼梯出口B1-T3壁挂双鉴探头超市收银区出入口B3-T1壁挂双鉴探头消防通道出入口B3-T2吸顶双鉴探头重点货柜夜间防盗（钟表区上部）B3-T3吸顶双鉴探头一层出入口B3-T4吸顶双鉴探头一层出入口B3-T5吸顶双鉴探头旋转楼梯出口B3-T6吸顶双鉴探头商场从街铺出入口处B3-T7吸顶双鉴探头重点货柜夜间防盗（钟表区上部）B4-T1壁挂双鉴探头消防通道出入口B4-T2壁挂双鉴探头商场从街铺出入口处B4-T3吸顶双鉴探头重点货柜夜间防盗（黄金首饰上部）B4-T4壁挂双鉴探头电梯前室B4-T5壁挂双鉴探头消防通道出入口B4-T6吸顶双鉴探头重点货柜夜间防盗（黄金首饰下部）B4-T7壁挂双鉴探头消防通道出入口B5-T1红外对射卷闸门处封锁，40米B5-T2红外对射卷闸门处封锁，40米B5-T3红外对射卷闸门处封锁，40米B5-T4壁挂双鉴探头消防通道出入口B5-T5吸顶双鉴探头商场出入口B5-T6壁挂双鉴探头消防通道出入口B5-T7壁挂双鉴探头电梯前室及商场入口B0-T1吸顶双鉴探头商场入口B0-T2吸顶双鉴探头商场入口B0-T3壁挂双鉴探头消防通道出入口B7-T1壁挂双鉴探头消防通道出入口及员工通道出入口B7-T2壁挂双鉴探头结算中心B7-T3壁挂双鉴探头消防通道出入口及员工通道出入口中控室设在一楼原制作间，中控室设备连接图见“系统原理图”。中控室配置一台64进8出矩阵，即64路摄像机输入、8台监视器输出。考虑采用64路矩阵的原因是：虽然目前仅有30路摄像机，但依据规范要求冗余10-15%，而且底下超市部分点数较少，为了预留以后扩容的可能性，将矩阵容量定为64路。中控室设一套电视墙，采用4*2台21寸监视器拼接，通过矩阵键盘控制切换。配备两台16路硬盘录像机，对30路摄像机进行录像，并分割成两个16画面显示在控制台的显示器。店长室设一分控，通过分控键盘调用矩阵的任一路图像到电视机上。现场共设七个设备箱B1-B7，用于摄像机、探头的直流供电；摄像机控制线交接；报警总线交接。这七个设备箱的位置见平面图，安装位置选择在探头和摄像机相对集中的地方，便于施工和布线。大致路由为：弱电井位置如图。设备箱采用大约300*400*150的金属铁盒，安装于吊顶上的柱子...
