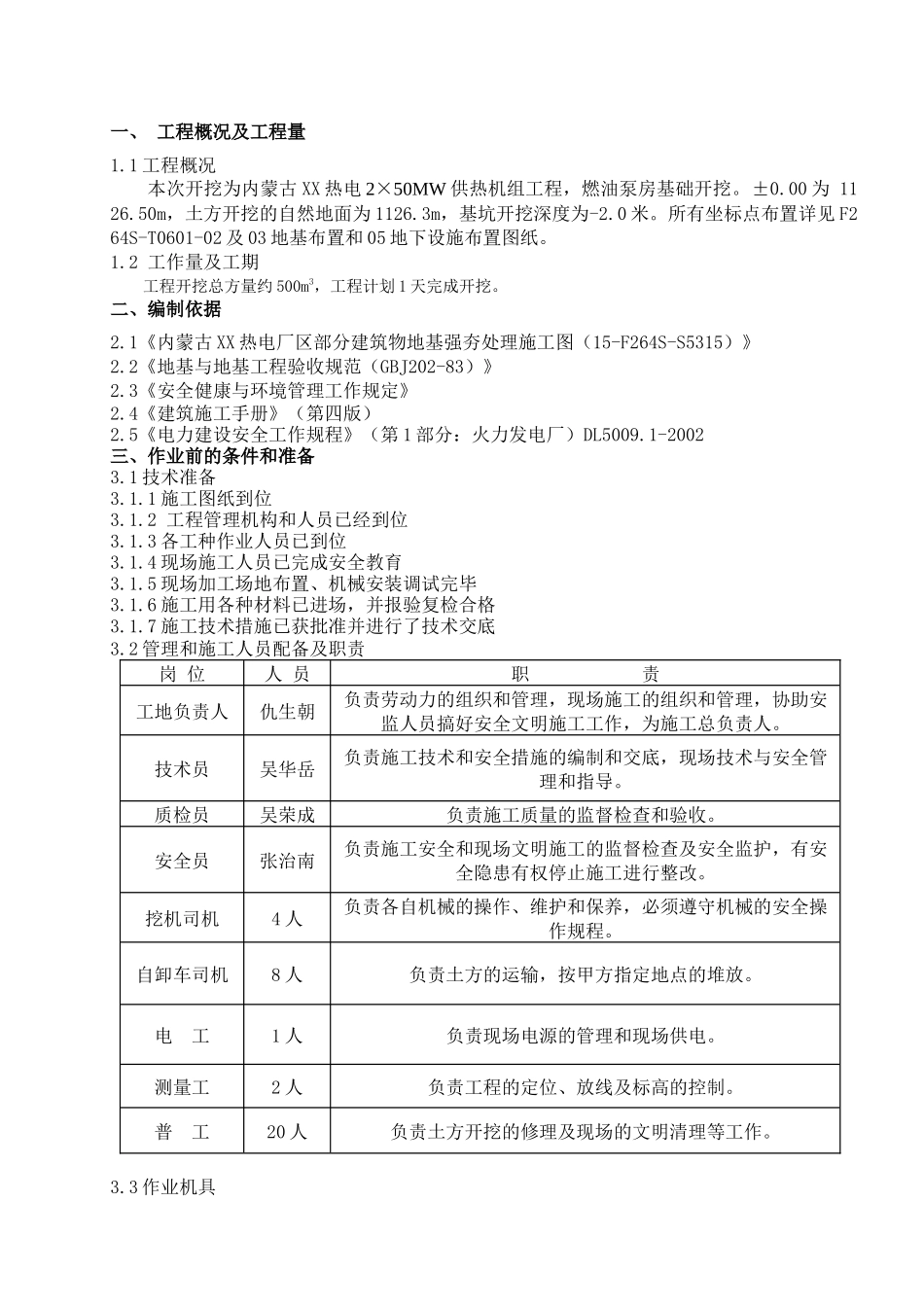

一、工程概况及工程量1.1工程概况本次开挖为内蒙古XX热电2×50MW供热机组工程，燃油泵房基础开挖。±0.00为1126.50m，土方开挖的自然地面为1126.3m，基坑开挖深度为-2.0米。所有坐标点布置详见F264S-T0601-02及03地基布置和05地下设施布置图纸。1.2工作量及工期工程开挖总方量约500m3，工程计划1天完成开挖。二、编制依据2.1《内蒙古XX热电厂区部分建筑物地基强夯处理施工图（15-F264S-S5315）》2.2《地基与地基工程验收规范（GBJ202-83）》2.3《安全健康与环境管理工作规定》2.4《建筑施工手册》（第四版）2.5《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-2002三、作业前的条件和准备3.1技术准备3.1.1施工图纸到位3.1.2工程管理机构和人员已经到位3.1.3各工种作业人员已到位3.1.4现场施工人员已完成安全教育3.1.5现场加工场地布置、机械安装调试完毕3.1.6施工用各种材料已进场，并报验复检合格3.1.7施工技术措施已获批准并进行了技术交底3.2管理和施工人员配备及职责岗位人员职责工地负责人仇生朝负责劳动力的组织和管理，现场施工的组织和管理，协助安监人员搞好安全文明施工工作，为施工总负责人。技术员吴华岳负责施工技术和安全措施的编制和交底，现场技术与安全管理和指导。质检员吴荣成负责施工质量的监督检查和验收。安全员张治南负责施工安全和现场文明施工的监督检查及安全监护，有安全隐患有权停止施工进行整改。挖机司机4人负责各自机械的操作、维护和保养，必须遵守机械的安全操作规程。自卸车司机8人负责土方的运输，按甲方指定地点的堆放。电工1人负责现场电源的管理和现场供电。测量工2人负责工程的定位、放线及标高的控制。普工20人负责土方开挖的修理及现场的文明清理等工作。3.3作业机具序号仪器、设备名称型号单位数量级别1液压式反铲挖掘机1.2m3台22自卸汽车10T台43水准仪DSD自动安平台14经纬仪J-2台15钢卷尺50m把16线锤只27风镐台28空气压缩机台19铁锨把20四、作业程序、方法4.1作业顺序：场地清理--→放线--→挖运--→机械弃土--→人工清底--→平整坑底--→放线--→浇筑垫层4.2作业方法：燃油泵房基础土方开挖前先按设计要求及施工方案要求放出上线口，基础开挖的深度为-2.1m，开挖时采用1：1放坡。根据施工的要求，开挖基底每边增加1m的工作面，如图所示。五、作业过程中控制点的设置和质量通病的防治措施5.1质量目标5.1.1分项工程合格率达100%5.2施工测量5.2.1制定控制测量施工的依据是内蒙古电力勘测设计院提供的厂区总平面布置图，并结合本厂区具体的实际情况。5.2.2测量仪器及人员编制：5.2.2.1平面控制测量采用托普康GT332N全站仪；5.2.2.2高程控制测量观测采用DSD自动安平水准仪；5.2.2.3测量人员编制为专责工程师一名、测量员一名；5.2.3.1厂区控制点的选取及定位：根据厂区总平面布置图以及现场场地平整的实际情况采用图纸解析法选取控制点。5.2.3.2测量的精度要求：作为三级控制可灵活掌握精度标准，根据建筑物定位的精度要求，采用不同精度来进行测设，进行加密和扩展；这样有利于加快工作进度而又能满足施工定位的精度要求。5.2.3.3标桩埋设及点之记：根据施工现场的实际情况，平面控制点标桩的埋设深度不少于1500mm（根据实际地质情况可进行调整），点位的做法既要便于保存、便于观测；又要不致下沉和位移；在埋件上，钻直径1-2mm小孔表示控制点点位；并用红油漆标记，使点位醒目；具体制作形式及保护方式见下图。5.2.4高程控制测量：5.2.4.1施工水准基点的测设：利用三等水准测量的技术规范要求来进行综合水泵房区域的首级高程控制。5.2.4.2水准测量的精度要求：施工水准基点的测设过程中，视线长度不超过60米，测站前后视距较差不大于2米，累计视线差不大于5米，允许闭合差为12L1/2或3n1/2。5.2.4.3标桩埋设及点之记：根据施工现场的实际情况，标桩的埋设深度为1500mm，施工水准基点附合在平面控制点上，在埋件上，焊接一钢筋头，钢筋头顶面表示该点高程；控制点的做法：用1000㎜×1000㎜深1.8m的C15素混凝土现浇而成；混凝土表面略高于自然地坪；通过预测，在混凝土的顶面中间设置100mm×100mm的埋件；埋件的表面要求平整，测...
