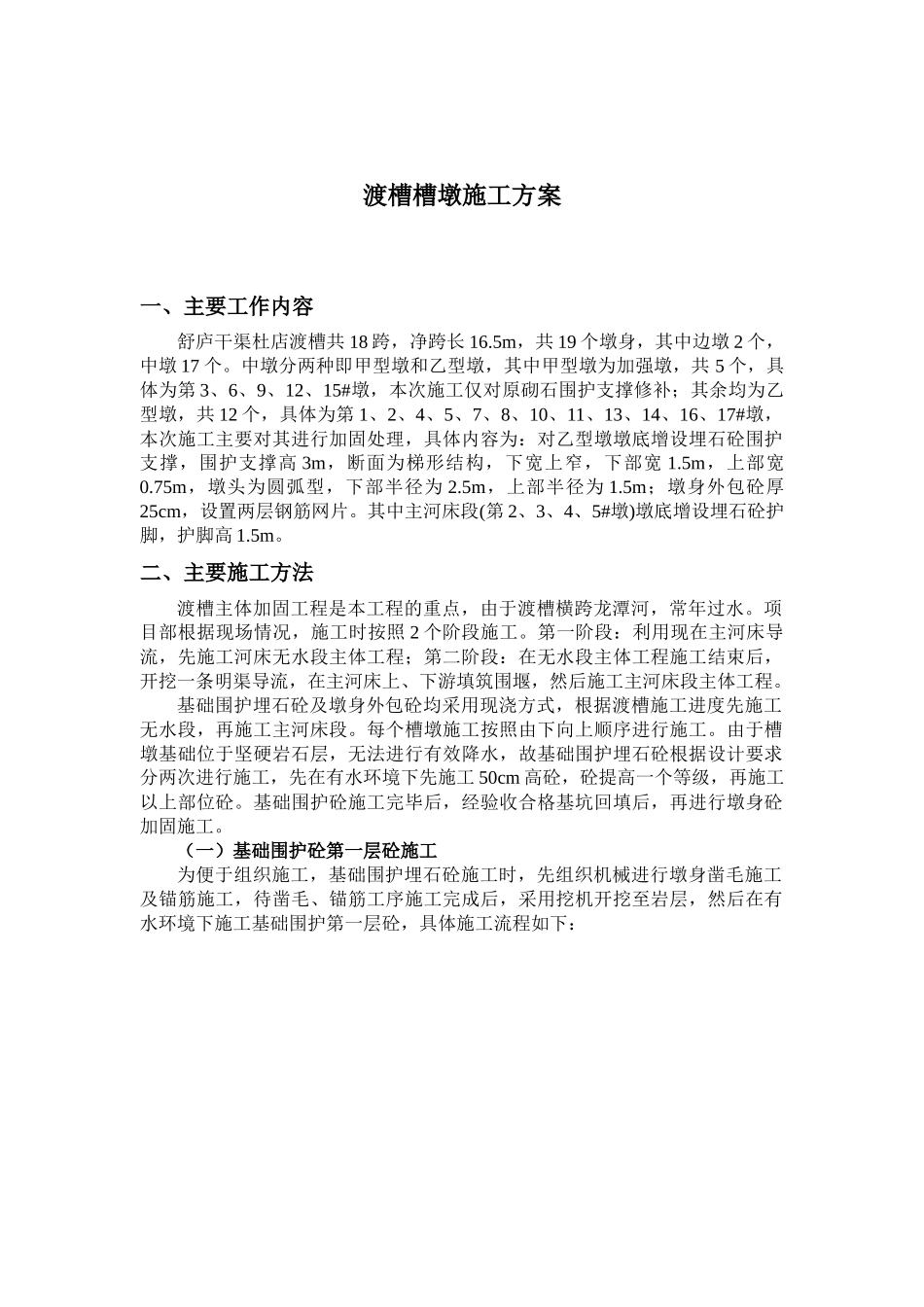

渡槽槽墩施工方案一、主要工作内容舒庐干渠杜店渡槽共18跨，净跨长16.5m，共19个墩身，其中边墩2个，中墩17个。中墩分两种即甲型墩和乙型墩，其中甲型墩为加强墩，共5个，具体为第3、6、9、12、15#墩，本次施工仅对原砌石围护支撑修补；其余均为乙型墩，共12个，具体为第1、2、4、5、7、8、10、11、13、14、16、17#墩，本次施工主要对其进行加固处理，具体内容为：对乙型墩墩底增设埋石砼围护支撑，围护支撑高3m，断面为梯形结构，下宽上窄，下部宽1.5m，上部宽0.75m，墩头为圆弧型，下部半径为2.5m，上部半径为1.5m；墩身外包砼厚25cm，设置两层钢筋网片。其中主河床段(第2、3、4、5#墩)墩底增设埋石砼护脚，护脚高1.5m。二、主要施工方法渡槽主体加固工程是本工程的重点，由于渡槽横跨龙潭河，常年过水。项目部根据现场情况，施工时按照2个阶段施工。第一阶段：利用现在主河床导流，先施工河床无水段主体工程；第二阶段：在无水段主体工程施工结束后，开挖一条明渠导流，在主河床上、下游填筑围堰，然后施工主河床段主体工程。基础围护埋石砼及墩身外包砼均采用现浇方式，根据渡槽施工进度先施工无水段，再施工主河床段。每个槽墩施工按照由下向上顺序进行施工。由于槽墩基础位于坚硬岩石层，无法进行有效降水，故基础围护埋石砼根据设计要求分两次进行施工，先在有水环境下先施工50cm高砼，砼提高一个等级，再施工以上部位砼。基础围护砼施工完毕后，经验收合格基坑回填后，再进行墩身砼加固施工。（一）基础围护砼第一层砼施工为便于组织施工，基础围护埋石砼施工时，先组织机械进行墩身凿毛施工及锚筋施工，待凿毛、锚筋工序施工完成后，采用挖机开挖至岩层，然后在有水环境下施工基础围护第一层砼，具体施工流程如下：基础围护埋石砼第一层浇筑工序流程图准备工作浇筑工作1、测量放样根据设计图纸要求，放出槽墩开挖的开挖边线。2、墩身砼凿毛本工程新老砼结合面均要凿毛，凿毛时光能够采用风钻凿毛。凿毛工程采取自上而下逐层向下凿毛。为提高施工效率和质量，凿毛要依次进行，严禁漏凿和点凿毛。凿毛后的工作面用高压水进行冲洗，检查凿毛质量。3、锚筋安装锚筋施工工艺：标定孔位钻孔清孔胶泥安装锚筋安装3.1标定孔位：根据施工图纸，用红漆准确标出锚筋孔位置。3.2钻孔：钻孔采用电钻，人工进行钻孔。根据图纸要求，选用合适的钻头，同时在钻杆上用红漆画出钻孔深度。当风钻钻到设计深度后，停止钻孔。随后钻下一个锚筋孔。3.3清孔：当锚筋孔全部钻好后，及时清孔。清孔时将气管伸至孔底进行送风，清出孔内岩粉、杂物，清好后立即进行锚筋安装。3.4锚筋安装：锚筋安装时，锚固剂按照产品说明书比例，将胶泥人工搅拌均匀，人工将胶泥喂入锚筋孔内，并及时将锚筋插入孔内，轻敲锚筋，使锚筋表面与锚固剂紧密结合。4、基础开挖在墩身锚筋及凿毛工序结束后，立即组织基础砂砾石开挖。开挖采用挖机分两次开挖至设计高程。第一次开挖至地下水位以上10-20cm处，再进行水位以下砂砾石开挖。开挖前，在槽墩下游侧开挖一个集水坑，安排2台大口径污水泵进行基坑经常性排水。挖机开挖时按照从下游至上游方向顺序开挖至岩层。5、模板工程测量放样墩身砼凿毛锚筋基础开挖锚筋安装基础砼凿毛模板安装质量三检制监理验收砼浇筑拆模拆模模板采用木模，在木工厂内按设计尺寸及规范要求加工制作，竹胶板背面覆50×100mm的方木。模板安装时，根据设计要求放出模板边线后进行安装。在基坑四周边坡上打一排木桩，间距1m，并用方木连成整体。模板上下口均采用方木支撑，支撑方木支撑在木桩方木上。6、砼浇筑：由于基坑内为砂砾石，渗水量大，且位于岩层上，基坑积水无法排干，始终保持在30cm左右，故第一层围护砼须在有水环境下浇筑施工。砼采用泵送砼，在主河床拌合场拌好后，由砼地泵泵送至仓内。砼施工时，按照顺序从上游往下游顺序进行，先浇上游墩头段，然后对称浇筑槽墩两侧。由于在水下浇筑，为保证砼施工质量，砼入仓时先从上游墩头模板侧开始浇筑，并一次浇筑至设计高程（50cm厚），砼下料点必须在已入仓的砼处下料，然后人工进行平仓，严禁直接在水下下料和水里平仓。下料时按顺序人工...
