霓虹灯广告屏PLC控制设计VIP免费

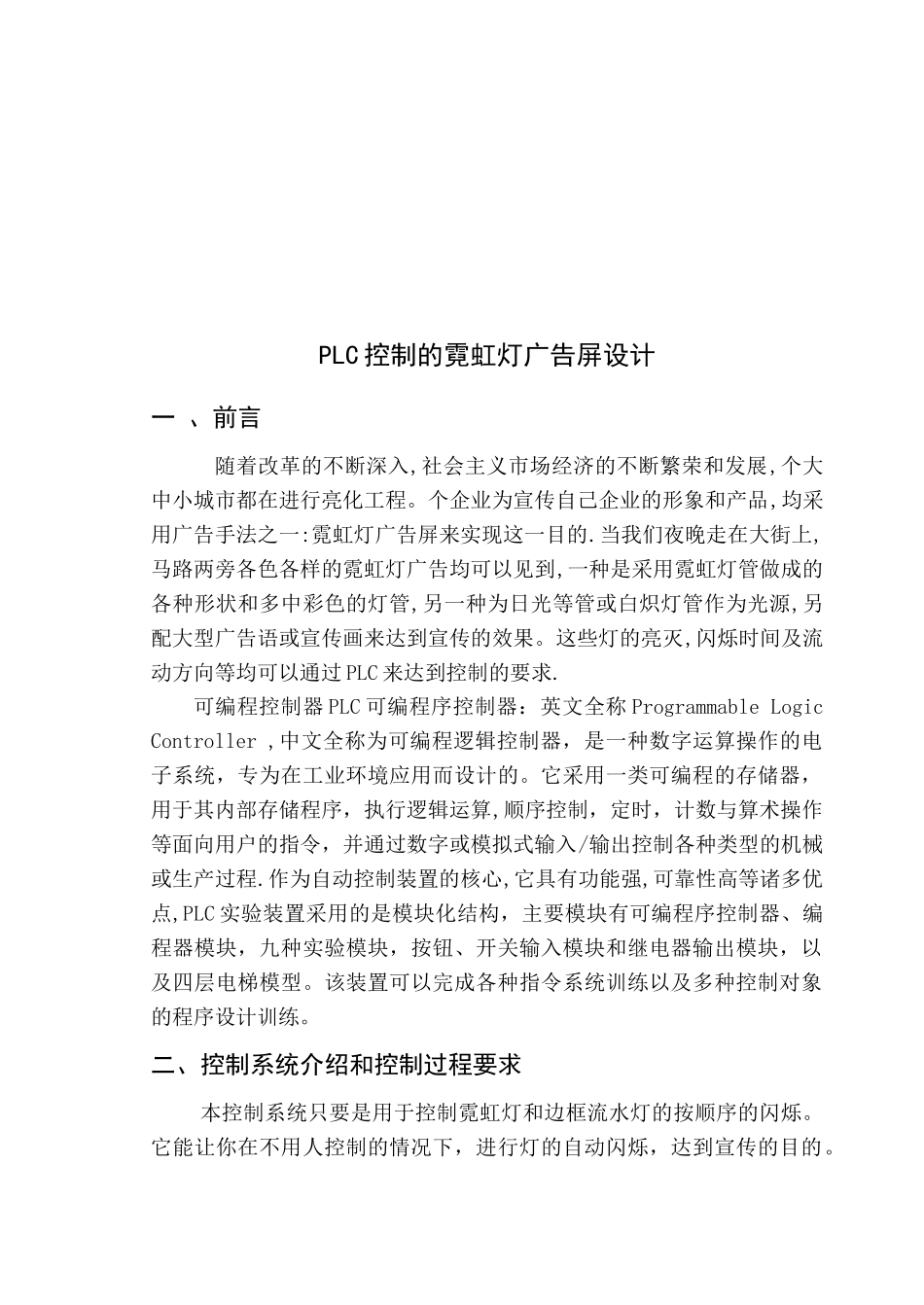

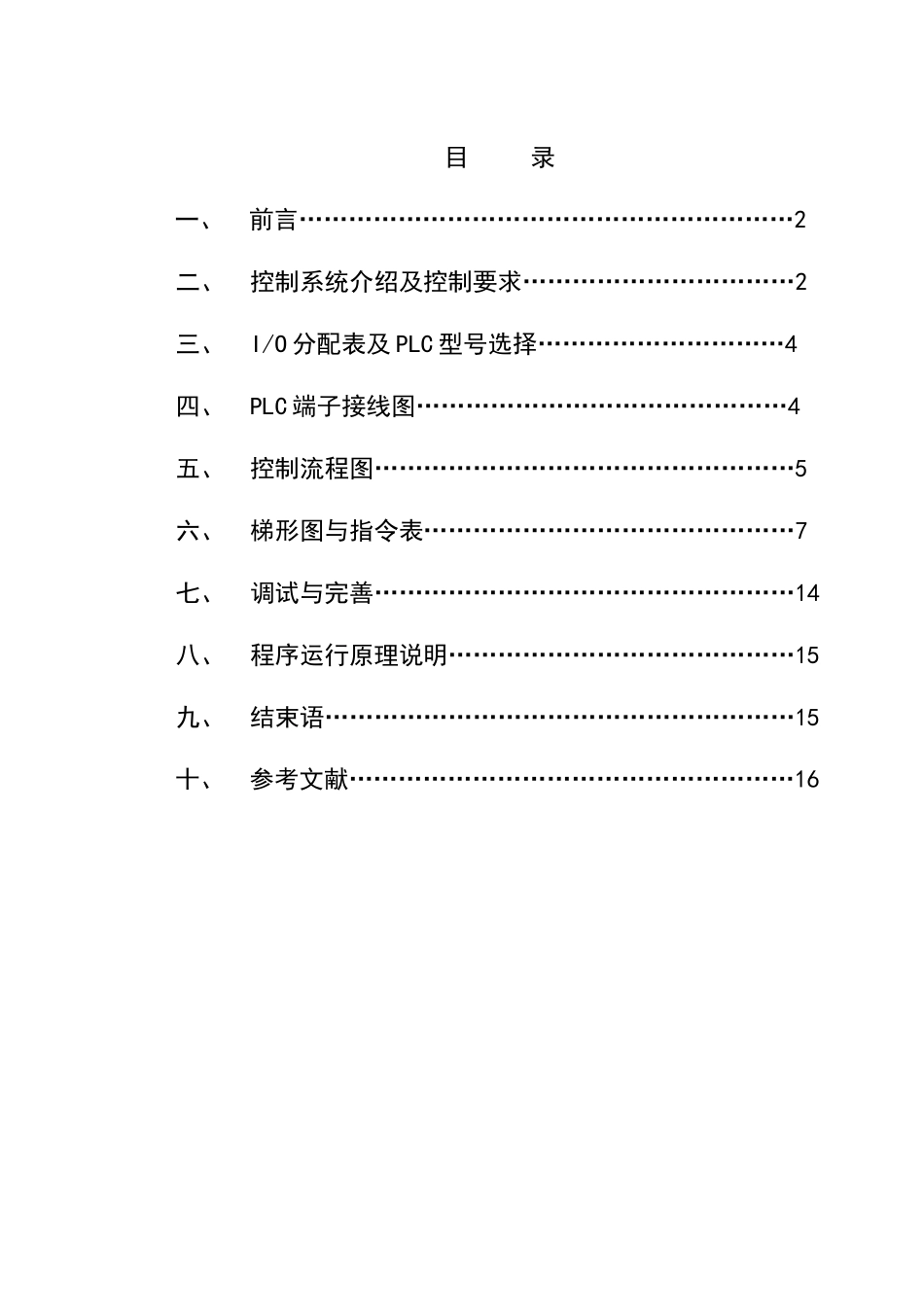

目录一、前言……………………………………………………2二、控制系统介绍及控制要求……………………………2三、I/O分配表及PLC型号选择…………………………4四、PLC端子接线图………………………………………4五、控制流程图……………………………………………5六、梯形图与指令表………………………………………7七、调试与完善……………………………………………14八、程序运行原理说明……………………………………15九、结束语…………………………………………………15十、参考文献………………………………………………16PLC控制的霓虹灯广告屏设计一、前言随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.可编程控制器PLC可编程序控制器：英文全称ProgrammableLogicController,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点,PLC实验装置采用的是模块化结构，主要模块有可编程序控制器、编程器模块，九种实验模块，按钮、开关输入模块和继电器输出模块，以及四层电梯模型。该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。二、控制系统介绍和控制过程要求本控制系统只要是用于控制霓虹灯和边框流水灯的按顺序的闪烁。它能让你在不用人控制的情况下，进行灯的自动闪烁，达到宣传的目的。如图1，八个字能按顺序地进行亮灭，并且边框的灯能同时地隔位闪烁。图1霓虹灯用PLC对霓虹灯广告屏实现控制,其具体要求如下:(1)该广告屏中间8个霓虹灯字亮灭的时序为第1字亮到第2字亮到第3字亮……第8字亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从第8字到第7字…第1字顺序熄灭.全亮后,停亮2S,再从第8字开始亮起,顺序点亮8-7…1,时间间隔为1S,全亮后显示20S.再从1-2…8顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。(2)广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮后II,IV亮后III,V亮后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮后V,III亮后IV,II亮后III,I亮…,如此循环往复。(3)系统有单步\连续控制,有启动和停止按钮。(4)系统霓虹灯字,白帜灯的电压及供电电源均为市电220V。三、I/O分配表及PLC型号选择根据控制要求,PLC控制霓虹灯广告显示屏的输入\输出(I\0)地址编排如下表所示,其中SA1(X0)为启动开关,SA2(X1)为停止开关,SAa(X2)为单步\连续选择开关,SB(X3)为步进按钮开关。Y0~Y7控制8根霓虹灯字,用发光管LED1~LED8模拟显示,Y10~Y15控制6组流水灯泡,这里用发光管LEDQ~LED,模拟显示。如表1表1I/O分配表PLC型号的选择：由于共有14个端口输出，并且用是用交流电的，所以我选择用FX2N-48MR-001。FX2N-48MR-001的主要的技术参数：输入继电器有24点，输出继电器有24点。电源电压为AC100—240V50/60Hz。四、PLC端子接线图输入点分配输出点分配输入接点输入开关名称输出接口驱动设备X000启动按钮SB1Y000～Y007控制8个霓虹灯字X001停止按钮SB2Y010～Y015控制6组流水灯泡X002单步/连续开关SB3X003步进按纽开关SB4图2端子接线图五、控制流程图控制流程图如下图3：图3状态流程图六、梯形图与指令表图4梯形图图5指令表程序说明：第20个状态：霓虹灯的正序亮和反序灭。第21个状态：霓虹灯的反序亮和正序灭。第60~65个状态：是流水灯的正序的隔位亮第70~75个状态：是流水灯的反序的隔位亮。七、调试与完善我的程序在...
