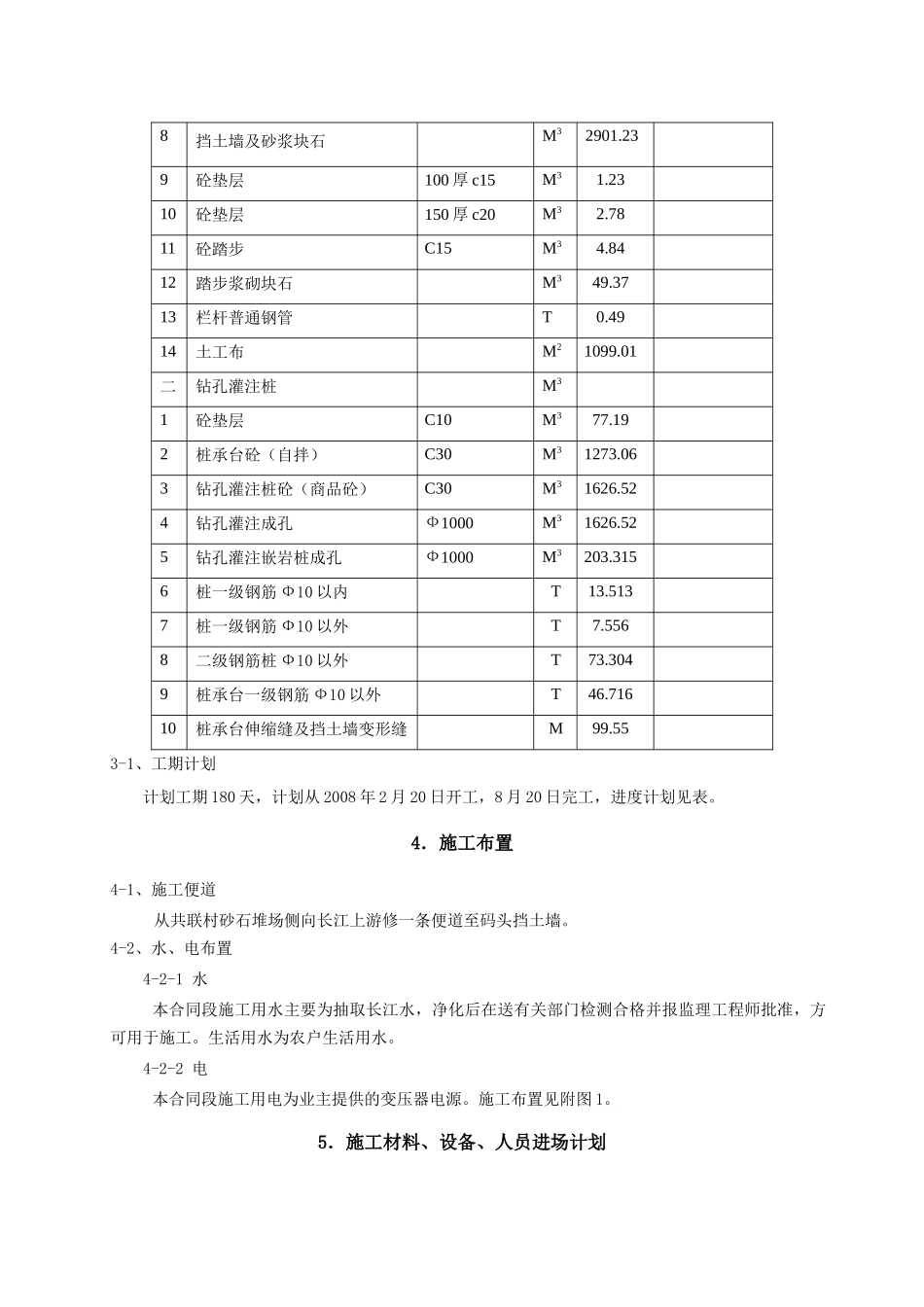

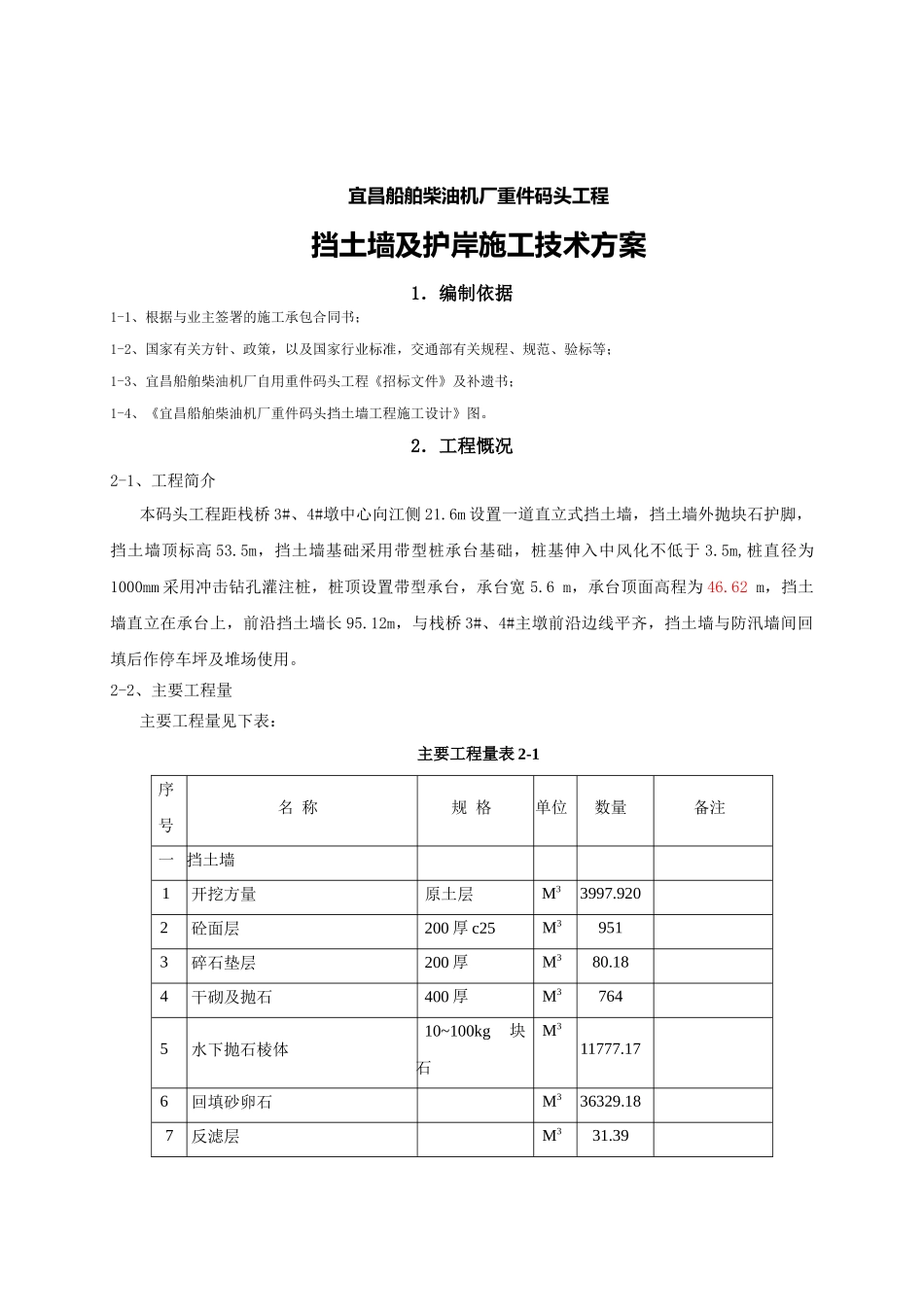

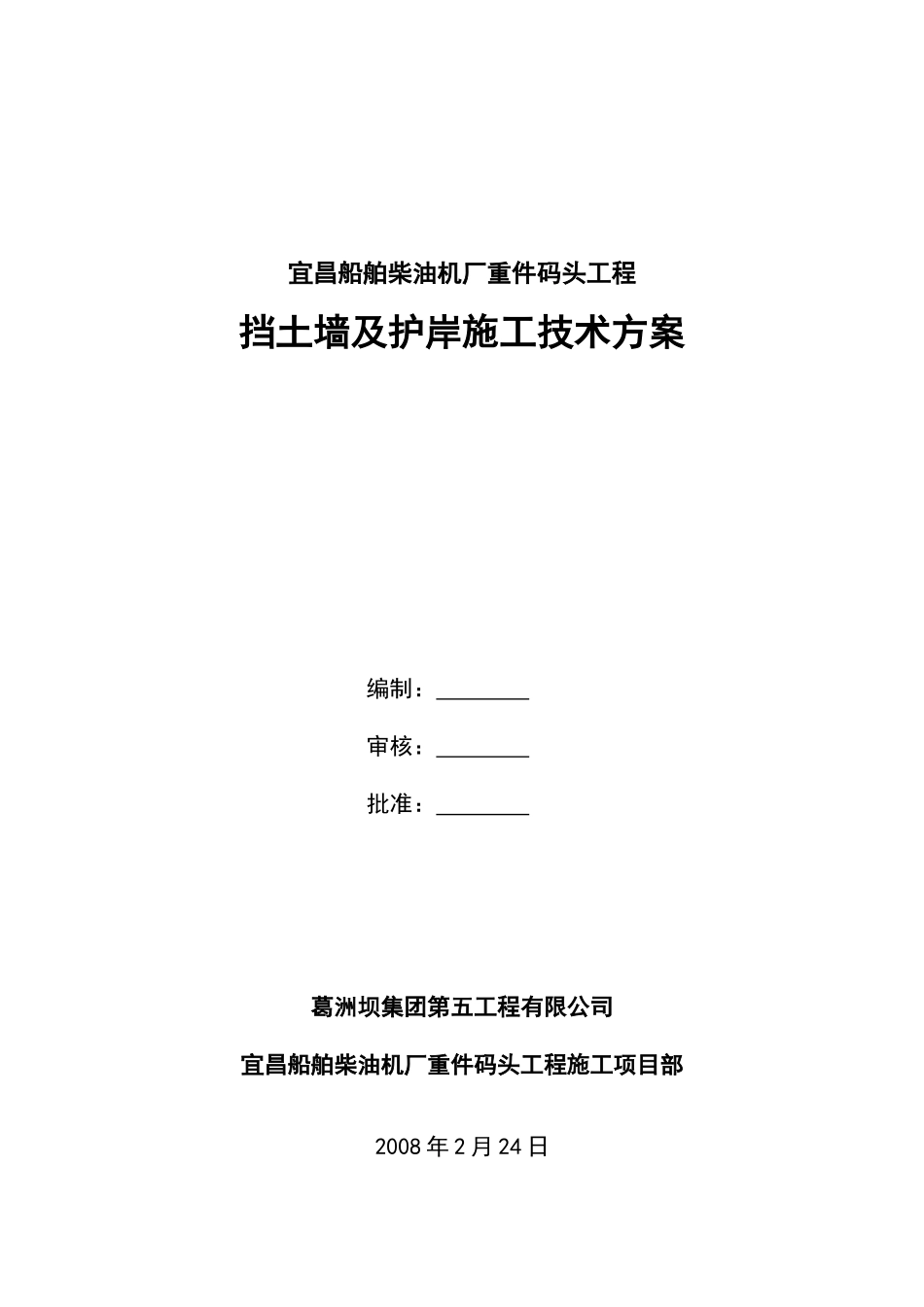

宜昌船舶柴油机厂重件码头工程挡土墙及护岸施工技术方案编制：审核：批准：葛洲坝集团第五工程有限公司宜昌船舶柴油机厂重件码头工程施工项目部2008年2月24日宜昌船舶柴油机厂重件码头工程挡土墙及护岸施工技术方案1．编制依据1-1、根据与业主签署的施工承包合同书；1-2、国家有关方针、政策，以及国家行业标准，交通部有关规程、规范、验标等；1-3、宜昌船舶柴油机厂自用重件码头工程《招标文件》及补遗书；1-4、《宜昌船舶柴油机厂重件码头挡土墙工程施工设计》图。2．工程慨况2-1、工程简介本码头工程距栈桥3#、4#墩中心向江侧21.6m设置一道直立式挡土墙，挡土墙外抛块石护脚，挡土墙顶标高53.5m，挡土墙基础采用带型桩承台基础，桩基伸入中风化不低于3.5m,桩直径为1000mm采用冲击钻孔灌注桩，桩顶设置带型承台，承台宽5.6m，承台顶面高程为46.62m，挡土墙直立在承台上，前沿挡土墙长95.12m，与栈桥3#、4#主墩前沿边线平齐，挡土墙与防汛墙间回填后作停车坪及堆场使用。2-2、主要工程量主要工程量见下表：主要工程量表2-1序号名称规格单位数量备注一挡土墙1开挖方量原土层M33997.9202砼面层200厚c25M39513碎石垫层200厚M380.184干砌及抛石400厚M37645水下抛石棱体10~100kg块石M311777.176回填砂卵石M336329.187反滤层M331.398挡土墙及砂浆块石M32901.239砼垫层100厚c15M31.2310砼垫层150厚c20M32.7811砼踏步C15M34.8412踏步浆砌块石M349.3713栏杆普通钢管T0.4914土工布M21099.01二钻孔灌注桩M31砼垫层C10M377.192桩承台砼（自拌）C30M31273.063钻孔灌注桩砼（商品砼）C30M31626.524钻孔灌注成孔Ф1000M31626.525钻孔灌注嵌岩桩成孔Ф1000M3203.3156桩一级钢筋Ф10以内T13.5137桩一级钢筋Ф10以外T7.5568二级钢筋桩Ф10以外T73.3049桩承台一级钢筋Ф10以外T46.71610桩承台伸缩缝及挡土墙变形缝M99.553-1、工期计划计划工期180天，计划从2008年2月20日开工，8月20日完工，进度计划见表。4．施工布置4-1、施工便道从共联村砂石堆场侧向长江上游修一条便道至码头挡土墙。4-2、水、电布置4-2-1水本合同段施工用水主要为抽取长江水，净化后在送有关部门检测合格并报监理工程师批准，方可用于施工。生活用水为农户生活用水。4-2-2电本合同段施工用电为业主提供的变压器电源。施工布置见附图1。5．施工材料、设备、人员进场计划5-1、施工材料进场计划主要施工材料见下表：材料名称规格单位数量备注钢材t141按2008年1月份图纸计算块石m33120按2008年1月份图纸计算石5~15.5mmm3300按2008年1月份图纸计算5-2、主要设备进场计划主要设备进场计划见下表设备名称规格、型号数量进场时间备注挖掘机PC20012007年2月16日自卸汽车东风22007年2月18日桩孔机械ZZ-5型62007年2月18日5-3、主要人员进场计划主要劳动力进场计划见下表工种数量进场时间备注管理人员10人2007年2月13日施工、测量、质检、试验技工20人2007年2月16日桩基普工66人2007年2月16日桩基6、施工准备6.1、挡土墙红线定位6.2、抛石棱体测量定位；桩承台测量定位。6.3、施工进场原材料试验，砂浆配合比及砼配合比试验。6.4、砌筑作业前须检查各项准备工作是否符合安全要求，经检查后，方能进行施工。施工人员进入现场必须戴好安全帽。7、护岸工程挡土墙及护坡施工技术方法7.1护岸工程施工顺序7.1.1护坡施工顺序：①准备→②测量放样→③机械挖抛石棱体池→④水下抛石及抛石护角→⑤抛石护坡→⑥踏步施工→⑦检测验收。7.1.1挡土墙施工顺序：①施工准备→②测量放样→③桩基施工→④承台施工→⑤浆砌挡土墙→⑥挡土墙内回填→⑦堆场基层及面层施工→⑧检测验收。7.2挡土墙及护岸施工技术方法7.2.1场地回填开挖：坡岸土石方开挖采用1.0m3反铲开挖，8t自卸汽车装运至弃土场，场地平整至45.0米高程。7.2.2桩基础（重、难点工程）施工难点：前沿挡土墙下游45米承台桩基在施工前采用抛石围堰筑岛法施工。重点：前沿挡土墙承台桩必须赶在汛期到来前施工完毕。1)施工准备桩基工程施工准备工作包括桩位初步测定，三通一平，设备进场与架设安装，泥浆制备等临时设施及钢筋笼制作等。2）、测量放样利用全站仪测出抛石棱体的轴线及承台桩的桩位，...
