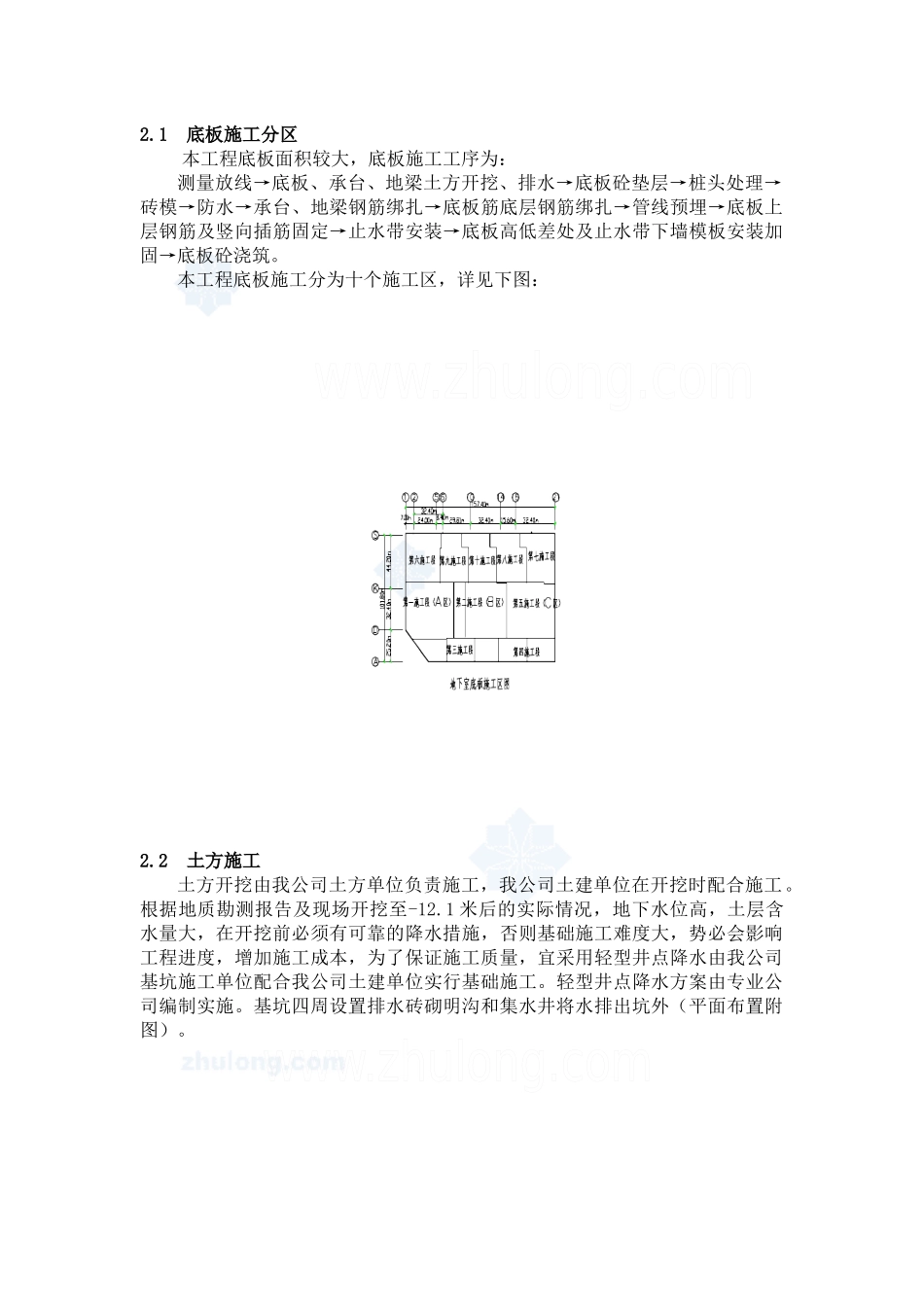

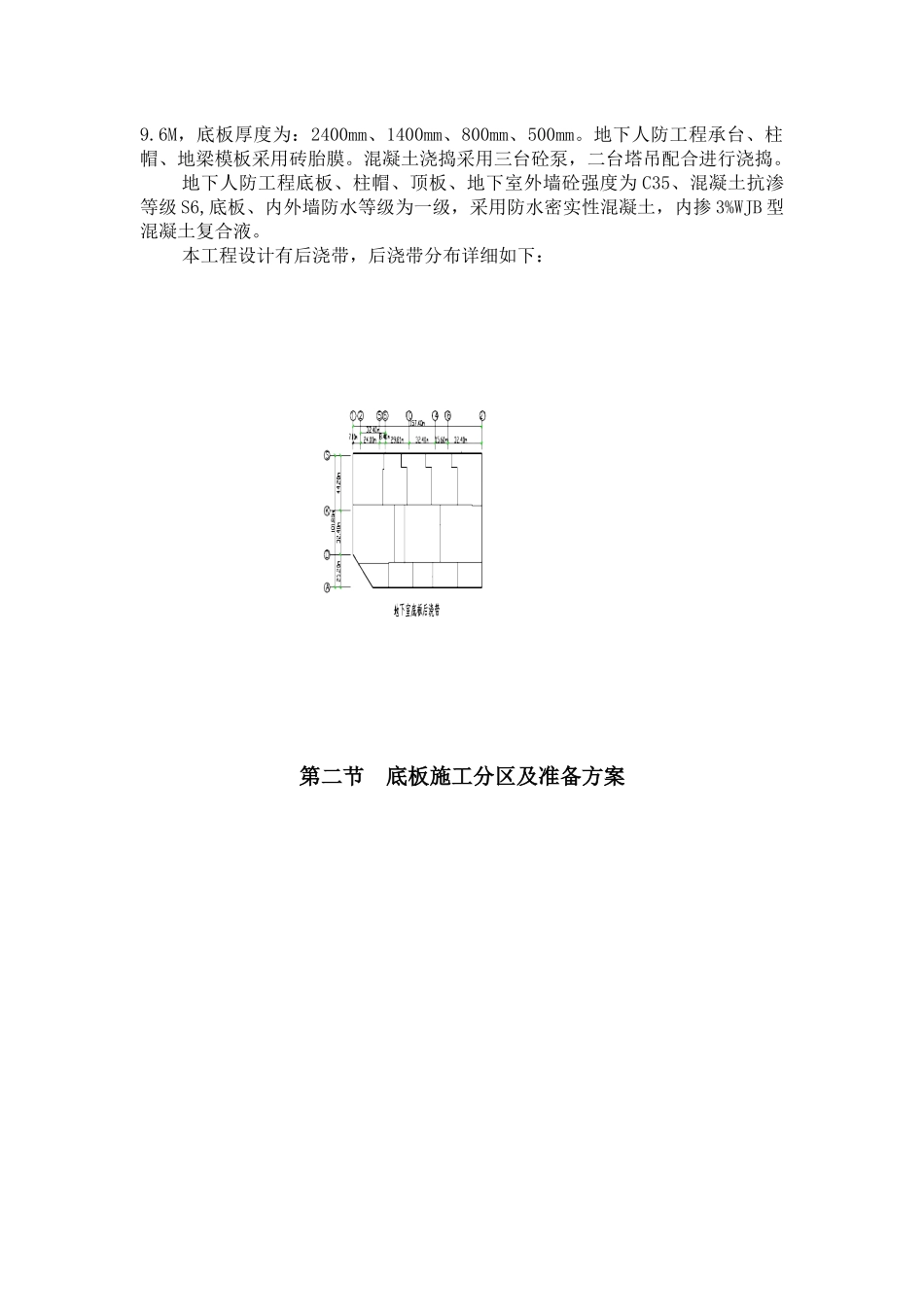

**金融中心工程基础筏板工程施工方案审批：审核：编制：中国****金融中心项目经理部2010年8月23日第一章地下人防工程底板施工第一节工程概况**经济开发区投资公司投资建设的**金融中心地下人防工程底板标高为-9.6M，底板厚度为：2400mm、1400mm、800mm、500mm。地下人防工程承台、柱帽、地梁模板采用砖胎膜。混凝土浇捣采用三台砼泵，二台塔吊配合进行浇捣。地下人防工程底板、柱帽、顶板、地下室外墙砼强度为C35、混凝土抗渗等级S6,底板、内外墙防水等级为一级，采用防水密实性混凝土，内掺3%WJB型混凝土复合液。本工程设计有后浇带，后浇带分布详细如下：第二节底板施工分区及准备方案2.1底板施工分区本工程底板面积较大，底板施工工序为：测量放线→底板、承台、地梁土方开挖、排水→底板砼垫层→桩头处理→砖模→防水→承台、地梁钢筋绑扎→底板筋底层钢筋绑扎→管线预埋→底板上层钢筋及竖向插筋固定→止水带安装→底板高低差处及止水带下墙模板安装加固→底板砼浇筑。本工程底板施工分为十个施工区，详见下图：2.2土方施工土方开挖由我公司土方单位负责施工，我公司土建单位在开挖时配合施工。根据地质勘测报告及现场开挖至-12.1米后的实际情况，地下水位高，土层含水量大，在开挖前必须有可靠的降水措施，否则基础施工难度大，势必会影响工程进度，增加施工成本，为了保证施工质量，宜采用轻型井点降水由我公司基坑施工单位配合我公司土建单位实行基础施工。轻型井点降水方案由专业公司编制实施。基坑四周设置排水砖砌明沟和集水井将水排出坑外（平面布置附图）。2.3切除桩头施工桩头超高部分的切除，按照设计桩顶标高，将高出部分全部切掉。切除方法：1、按设计要求打控制标高，在每根桩上弹墨线。2、以切割机沿周边切入。3、超深预应力管桩由我单位桩基施工单位负责接桩处理。4、所有桩全部采用机械切割，切割后，用水清洗干净，以便于砼粘结。桩顶伸入底板、承台不小于100，抗拔锚桩将桩钢筋作90度弯曲锚入底板、柱帽、承台，伸入长度满足设计和锚固要求。如果抗拔锚桩上浮浆过厚凿除后标高低于桩顶设计标高的，及时汇同建设单位、监理、设计院协商处埋，按施工习惯做法是采用加桩帽办法进行补救处理，以满足桩顶锚入承台的要求。第三节地下工程底板垫层、模板施工3、地下室底板施工以后浇带、工程量、现场情况将地下室底板划分十个区，分区及施工顺序详见下图图。施工顺序按分区编号。3.1底板垫层施工砼垫层分区和施工顺序与土方开挖相同，包括砼底板、承台、、柱帽、地梁的砼垫层；承台、柱帽、地梁的砼垫层先施工，然后在上面砌承台、地梁砖模，回填底板垫层下C15素混凝土，再施工底板垫层。施工这部分，应注意保证基坑几何空间尺寸的准确，砼垫层施工前，用Φ6@2000钢筋头打入土中控制作为标高。3.2底板模板施工本工程底板、柱帽、承台、地梁部分模板均采用砖模形式，底板面高低台阶分界处及外墙止水带处吊模采用木模。1、施工工序砖模施工工序：土方开挖成型→底板高差部位、放承台、柱帽、地梁线→按线砌筑砖模→砖模抹灰→防水→防水保护层→砖模加固止水带吊模施工工序：外墙钢筋绑扎加固→按放线位置焊接底部定位钢筋→支18厚模板→弹线穿螺杆→立竖楞方木→绑钢管，拧紧螺杆→绑钢丝绳，校准成型2、技术细节砖模施工：地下室底板外围，地梁、柱帽、承台外模均采用MU7.5砖，M7.5砂浆砌筑成型。砖胎模施工严格按照相关规范、规定等施工工艺要求施工。地梁、整板、柱帽与砖胎模接触面用1：3水泥砂浆粉刷，平整度必须符合要求，另外基础梁等轴线复核必须符合要求。底板及承台壁砼施工采用砖胎模，用MU10标准机制砖砖，M7.5水泥砂浆砌筑，表面用1：3水泥砂浆粉刷15厚。砖胎膜与土之间的空隙用C15素混凝土填充。底板电梯井混凝土施工也采用砖胎模，如下图所示。①砖模上需做防水层及其保护层，则会因角度不同而砌筑细节有所不同，砖模按下图所示施工：②地下室外墙砖模图③防水施工详见设计图纸④凡砖模净高小于1M时用240墙厚，大于1M小于1.5M时用370墙厚，大于1.5米时用490厚。⑤止水带吊模施工：外墙水平施工缝留在距底板面150处，设一条3×400钢板止水带，支模方...
