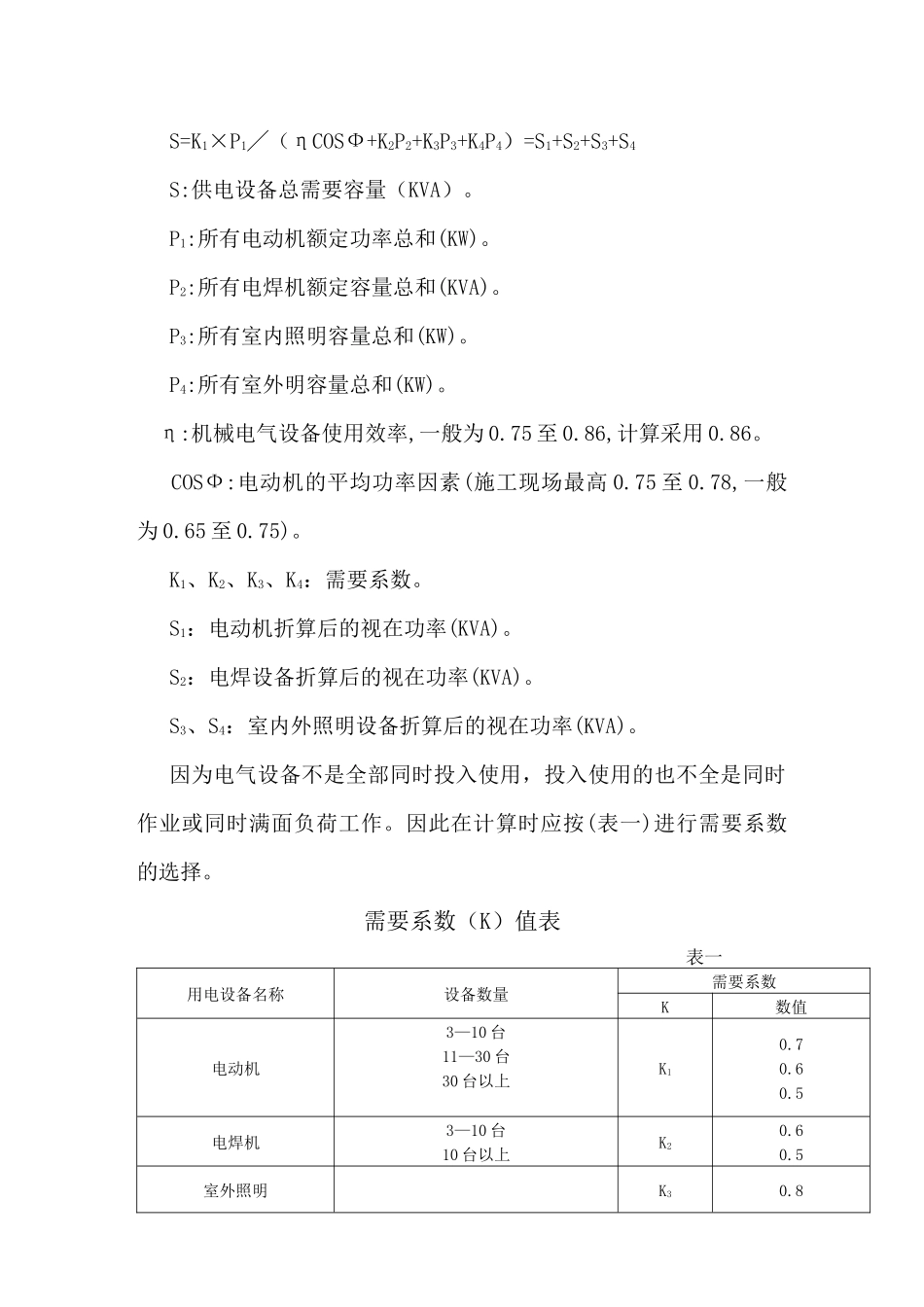

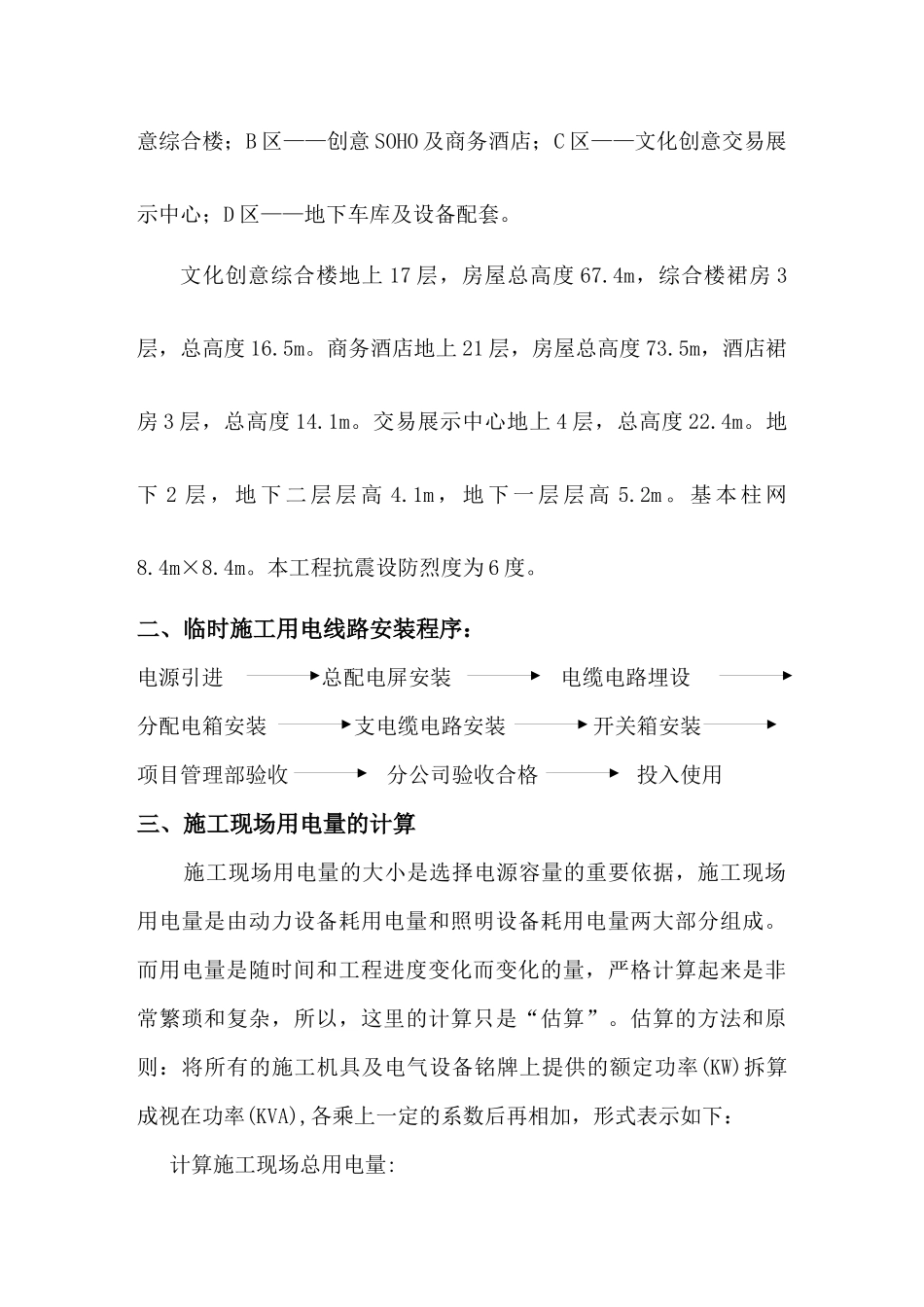

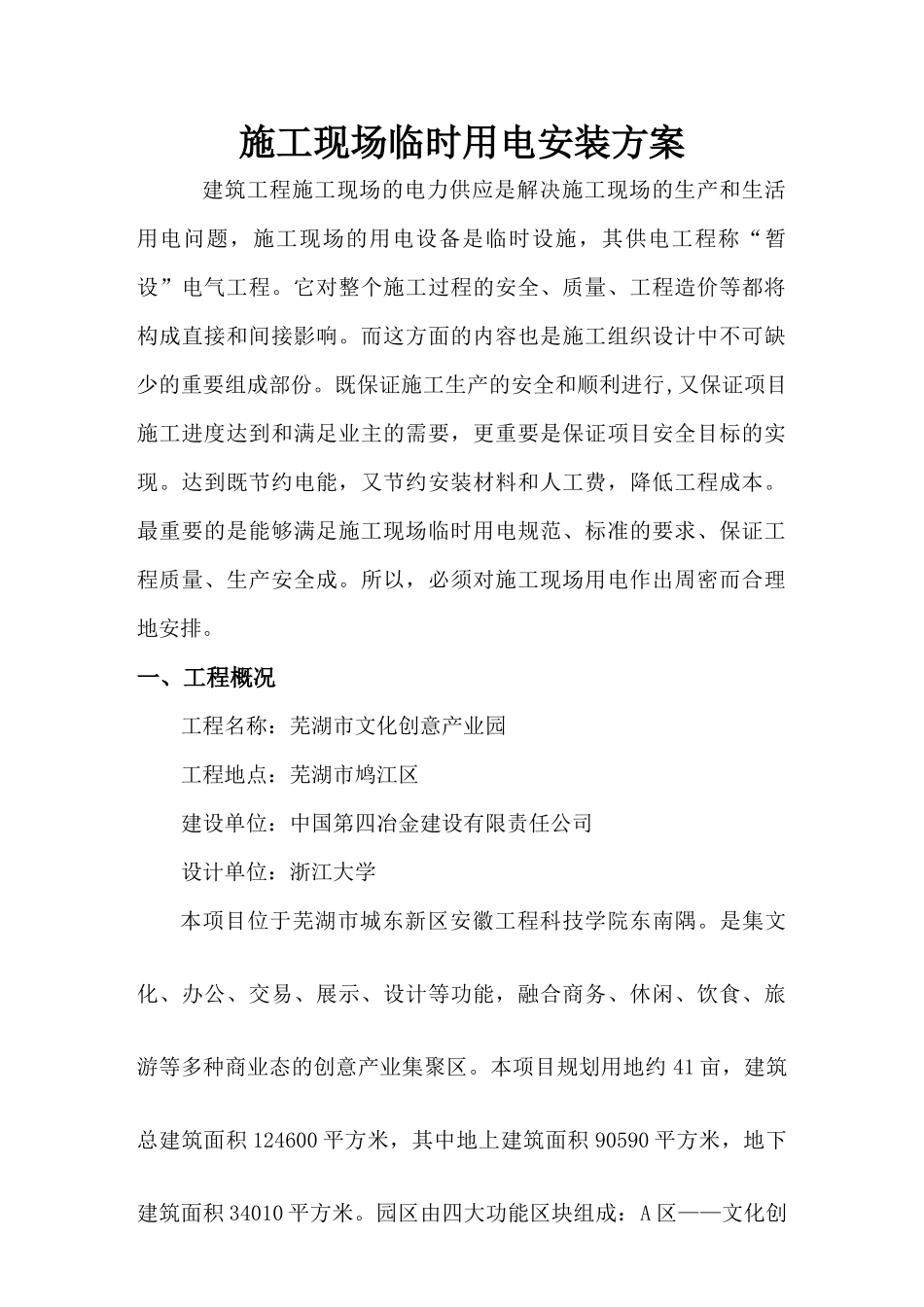

施工现场临时用电安装方案建筑工程施工现场的电力供应是解决施工现场的生产和生活用电问题，施工现场的用电设备是临时设施，其供电工程称“暂设”电气工程。它对整个施工过程的安全、质量、工程造价等都将构成直接和间接影响。而这方面的内容也是施工组织设计中不可缺少的重要组成部份。既保证施工生产的安全和顺利进行,又保证项目施工进度达到和满足业主的需要，更重要是保证项目安全目标的实现。达到既节约电能，又节约安装材料和人工费，降低工程成本。最重要的是能够满足施工现场临时用电规范、标准的要求、保证工程质量、生产安全成。所以，必须对施工现场用电作出周密而合理地安排。一、工程概况工程名称：芜湖市文化创意产业园工程地点：芜湖市鸠江区建设单位：中国第四冶金建设有限责任公司设计单位：浙江大学本项目位于芜湖市城东新区安徽工程科技学院东南隅。是集文化、办公、交易、展示、设计等功能，融合商务、休闲、饮食、旅游等多种商业态的创意产业集聚区。本项目规划用地约41亩，建筑总建筑面积124600平方米，其中地上建筑面积90590平方米，地下建筑面积34010平方米。园区由四大功能区块组成：A区——文化创意综合楼；B区——创意SOHO及商务酒店；C区——文化创意交易展示中心；D区——地下车库及设备配套。文化创意综合楼地上17层，房屋总高度67.4m，综合楼裙房3层，总高度16.5m。商务酒店地上21层，房屋总高度73.5m，酒店裙房3层，总高度14.1m。交易展示中心地上4层，总高度22.4m。地下2层，地下二层层高4.1m，地下一层层高5.2m。基本柱网8.4m×8.4m。本工程抗震设防烈度为6度。二、临时施工用电线路安装程序：电源引进总配电屏安装电缆电路埋设分配电箱安装支电缆电路安装开关箱安装项目管理部验收分公司验收合格投入使用三、施工现场用电量的计算施工现场用电量的大小是选择电源容量的重要依据，施工现场用电量是由动力设备耗用电量和照明设备耗用电量两大部分组成。而用电量是随时间和工程进度变化而变化的量，严格计算起来是非常繁琐和复杂，所以，这里的计算只是“估算”。估算的方法和原则：将所有的施工机具及电气设备铭牌上提供的额定功率(KW)拆算成视在功率(KVA),各乘上一定的系数后再相加，形式表示如下：计算施工现场总用电量:S=K1×P1╱（ηCOSФ+K2P2+K3P3+K4P4）=S1+S2+S3+S4S:供电设备总需要容量（KVA）。P1:所有电动机额定功率总和(KW)。P2:所有电焊机额定容量总和(KVA)。P3:所有室内照明容量总和(KW)。P4:所有室外明容量总和(KW)。η:机械电气设备使用效率,一般为0.75至0.86,计算采用0.86。COSФ:电动机的平均功率因素(施工现场最高0.75至0.78,一般为0.65至0.75)。K1、K2、K3、K4：需要系数。S1：电动机折算后的视在功率(KVA)。S2：电焊设备折算后的视在功率(KVA)。S3、S4：室内外照明设备折算后的视在功率(KVA)。因为电气设备不是全部同时投入使用，投入使用的也不全是同时作业或同时满面负荷工作。因此在计算时应按(表一)进行需要系数的选择。需要系数（K）值表表一用电设备名称设备数量需要系数K数值电动机3—10台11—30台30台以上K10.70.60.5电焊机3—10台10台以上K20.60.5室外照明K30.8室内照明K41.0<一>施工现场总耗电量计算1、施工现场所有施工机械设备总功率计算(见表一)附后P1=211。34（KW）共有电动机约21台,平均使用效率η可按0.86计算,并从表一中可知需要系数K1=0.6、功率因素COSФ=0.75。所有施工机械设备的总用电量S1为：S1=K1×P1╱ηCOSФ=0.6×211。34╱(0.86×0.75)=196。6(KVA)2、施工现场电焊设备的总容量计算(见表一)附后P2=126(KVA)电焊设备数量为6台，需要系数K值可从表一中知：K2=0.6(所有电焊设备并非同时使用)。S2=K2×P2=0.6×126=75。6(KVA)3、该施工现场室内外照明和电热设备的总容量计算照明设备除室内相对固定外，室外照明设备随着时间变化的变化较大。再之这两项耗电量比施工机具等在整过施工过程中耗电量少得多。所以在估算总用电量时予以简化，按动力用电量的10%作为照明和电热设备的耗电量数。即S3+S4=(S1+S2)×10%=(196。6+75。6)×10%=27。2(KVA)4、施工现场总用电量：S=S1+S2+S3+S4=196。6+75。6+27。2=...
