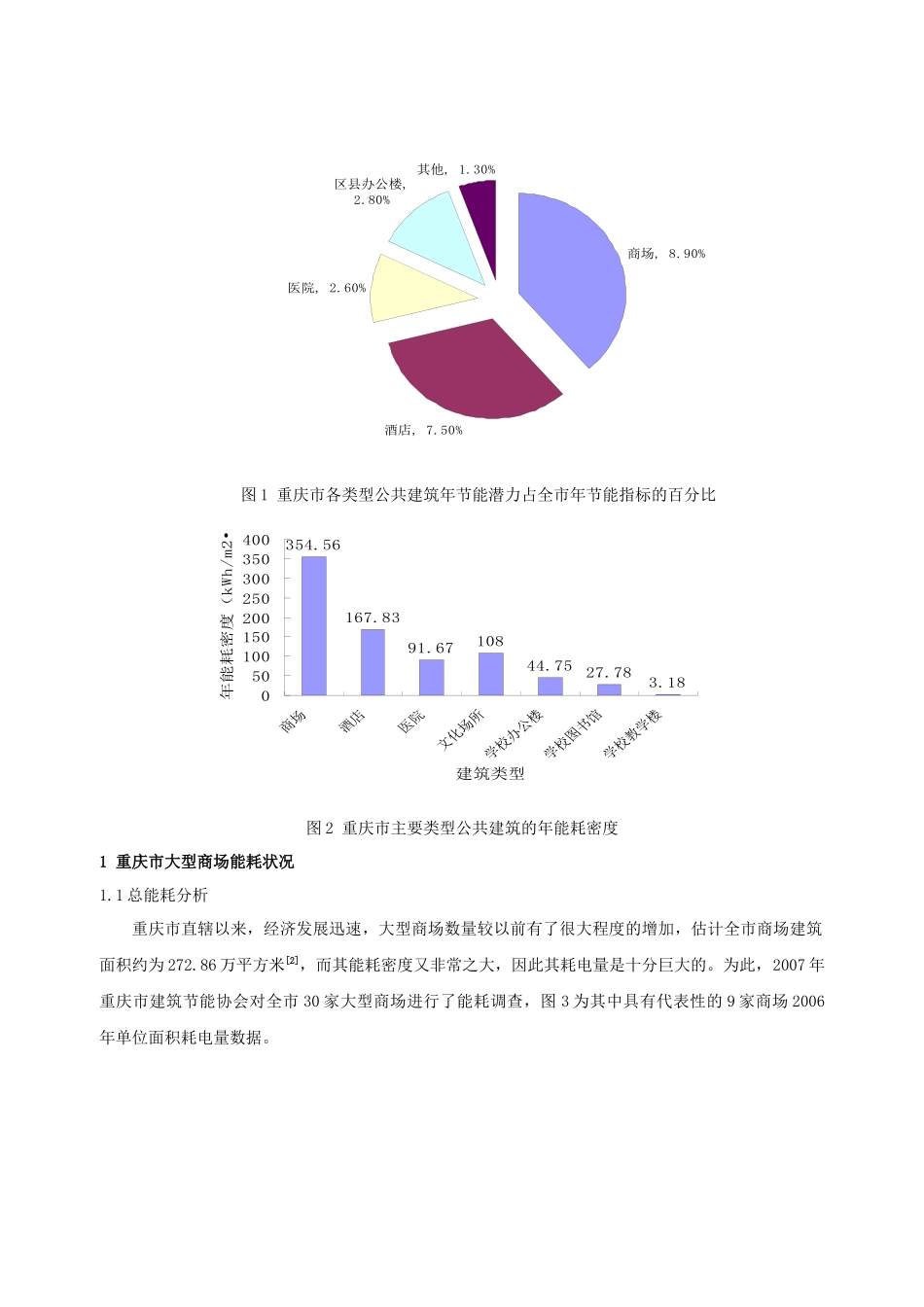

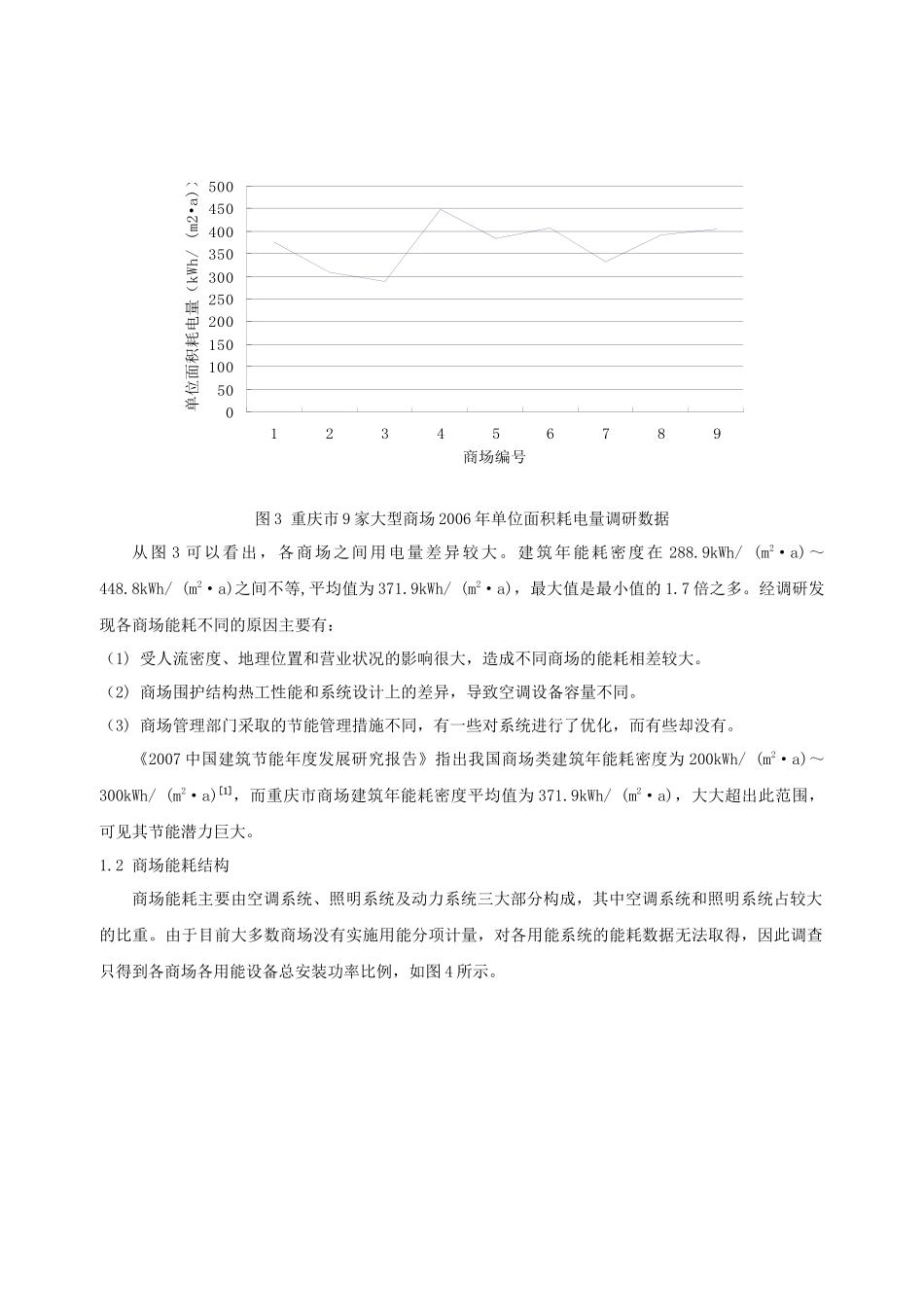

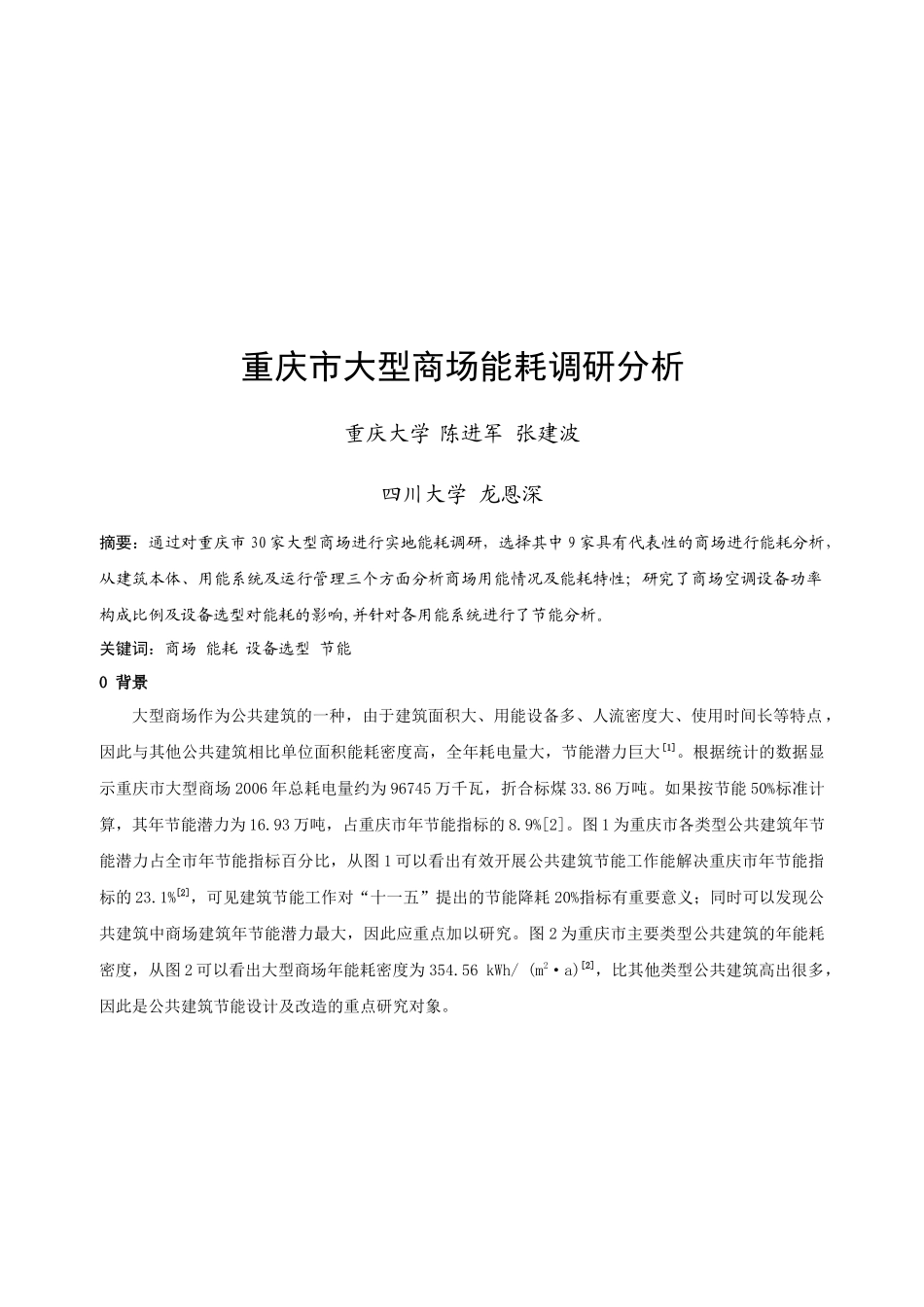

重庆市大型商场能耗调研分析重庆大学陈进军张建波四川大学龙恩深摘要：通过对重庆市30家大型商场进行实地能耗调研，选择其中9家具有代表性的商场进行能耗分析，从建筑本体、用能系统及运行管理三个方面分析商场用能情况及能耗特性；研究了商场空调设备功率构成比例及设备选型对能耗的影响,并针对各用能系统进行了节能分析。关键词：商场能耗设备选型节能0背景大型商场作为公共建筑的一种，由于建筑面积大、用能设备多、人流密度大、使用时间长等特点，因此与其他公共建筑相比单位面积能耗密度高，全年耗电量大，节能潜力巨大[1]。根据统计的数据显示重庆市大型商场2006年总耗电量约为96745万千瓦，折合标煤33.86万吨。如果按节能50%标准计算，其年节能潜力为16.93万吨，占重庆市年节能指标的8.9%[2]。图1为重庆市各类型公共建筑年节能潜力占全市年节能指标百分比，从图1可以看出有效开展公共建筑节能工作能解决重庆市年节能指标的23.1%[2]，可见建筑节能工作对“十一五”提出的节能降耗20%指标有重要意义；同时可以发现公共建筑中商场建筑年节能潜力最大，因此应重点加以研究。图2为重庆市主要类型公共建筑的年能耗密度，从图2可以看出大型商场年能耗密度为354.56kWh/(m2·a)[2]，比其他类型公共建筑高出很多，因此是公共建筑节能设计及改造的重点研究对象。图1重庆市各类型公共建筑年节能潜力占全市年节能指标的百分比图2重庆市主要类型公共建筑的年能耗密度1重庆市大型商场能耗状况1.1总能耗分析重庆市直辖以来，经济发展迅速，大型商场数量较以前有了很大程度的增加，估计全市商场建筑面积约为272.86万平方米[2]，而其能耗密度又非常之大，因此其耗电量是十分巨大的。为此，2007年重庆市建筑节能协会对全市30家大型商场进行了能耗调查，图3为其中具有代表性的9家商场2006年单位面积耗电量数据。商场,8.90%酒店,7.50%医院,2.60%区县办公楼,2.80%其他,1.30%354.56167.8391.6710844.7527.783.18050100150200250300350400建筑类型年能耗密度（kWh/m2•a）图3重庆市9家大型商场2006年单位面积耗电量调研数据从图3可以看出，各商场之间用电量差异较大。建筑年能耗密度在288.9kWh/(m2·a)～448.8kWh/(m2·a)之间不等,平均值为371.9kWh/(m2·a)，最大值是最小值的1.7倍之多。经调研发现各商场能耗不同的原因主要有：（1)受人流密度、地理位置和营业状况的影响很大，造成不同商场的能耗相差较大。（2)商场围护结构热工性能和系统设计上的差异，导致空调设备容量不同。（3)商场管理部门采取的节能管理措施不同，有一些对系统进行了优化，而有些却没有。《2007中国建筑节能年度发展研究报告》指出我国商场类建筑年能耗密度为200kWh/(m2·a)～300kWh/(m2·a)[1]，而重庆市商场建筑年能耗密度平均值为371.9kWh/(m2·a)，大大超出此范围，可见其节能潜力巨大。1.2商场能耗结构商场能耗主要由空调系统、照明系统及动力系统三大部分构成，其中空调系统和照明系统占较大的比重。由于目前大多数商场没有实施用能分项计量，对各用能系统的能耗数据无法取得，因此调查只得到各商场各用能设备总安装功率比例，如图4所示。050100150200250300350400450500123456789商场编号单位面积耗电量（kWh/(m2•a)）图4各商场各用能设备总安装功率比例从图4可以看出空调系统设备安装功率占总功率的70％，其中制冷机组占46%，水泵和末端设备各占12%，可见空调系统在商场能耗中占有很大的比重。在此基础上我们可以分析商场各用能设备的能耗比例，由于商场空调设备开启时间比照明、动力设备少，按全年空调设备开启9个月估算，空调系统能耗占商场全年总能耗的比例约为60%，照明、动力系统能耗比例分别约为30%和10%。由于照明、动力系统在商场中耗能比较稳定，而空调系统用能影响因素则极其复杂，所以重点研究空调系统能耗特性对商场节能具有重要的意义。1.3空调系统能耗特性分析商场空调能耗主要由其负荷状况及空调设备的使用状况决定。建筑负荷的影响因素较多，主要有室外气象参数、室内温湿度设定值、建筑围护结构热工性能、新风比例、室内人流密度及用能设备密度等。在这些因素中，较其他建筑不同的一是商场建筑围...
