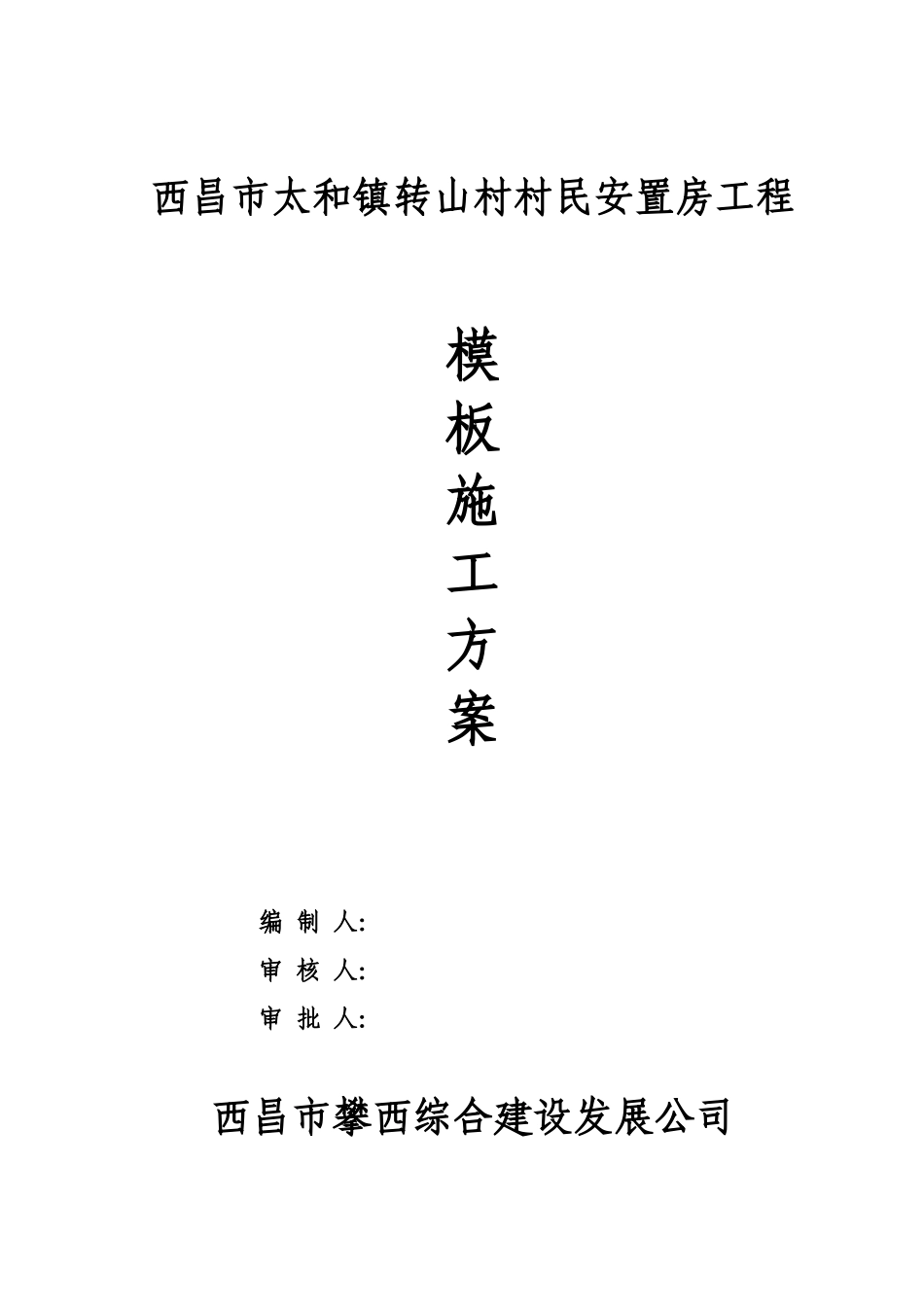

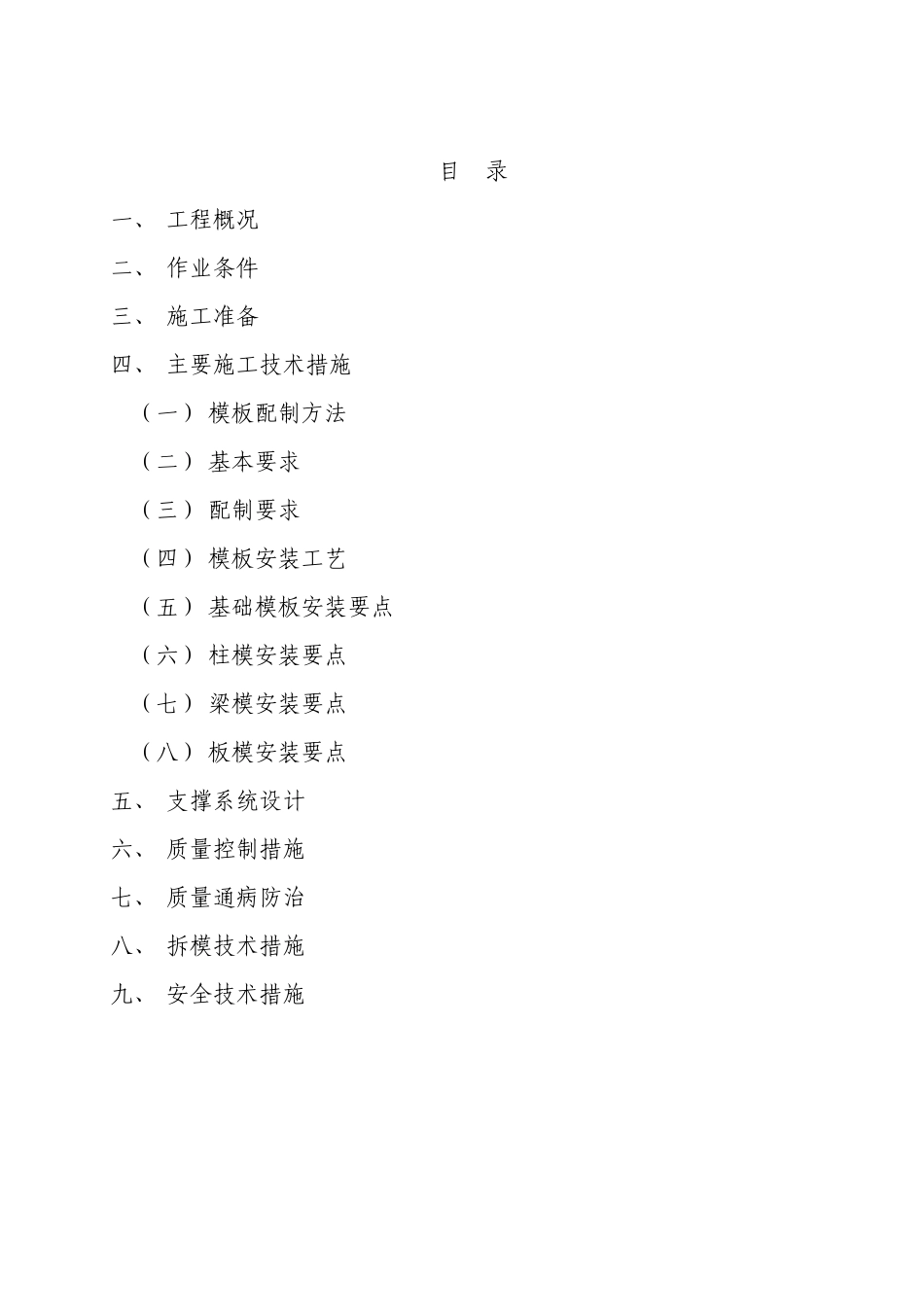

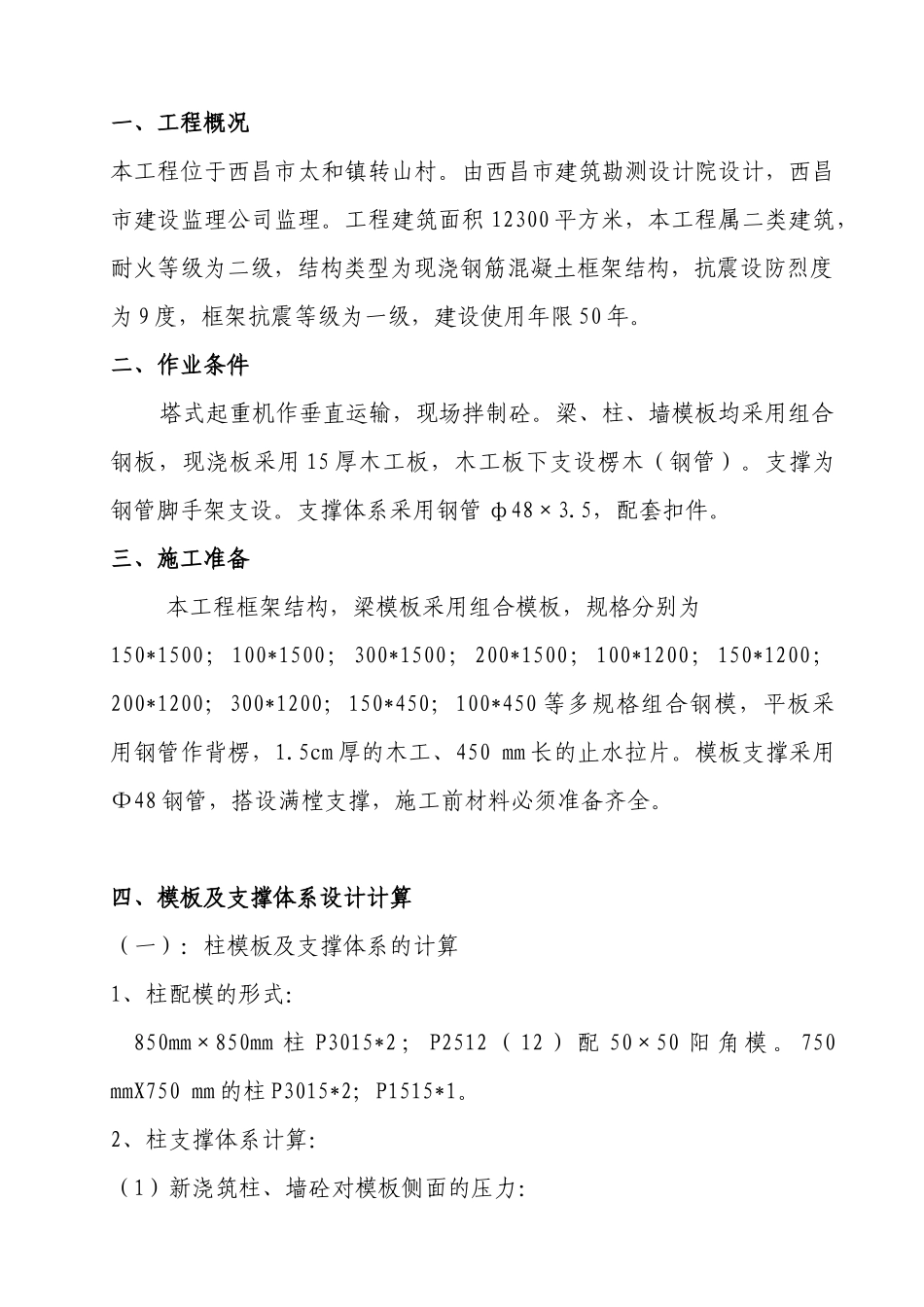

西昌市太和镇转山村村民安置房工程模板施工方案编制人：审核人：审批人：西昌市攀西综合建设发展公司目录一、工程概况二、作业条件三、施工准备四、主要施工技术措施（一）模板配制方法（二）基本要求（三）配制要求（四）模板安装工艺（五）基础模板安装要点（六）柱模安装要点（七）梁模安装要点（八）板模安装要点五、支撑系统设计六、质量控制措施七、质量通病防治八、拆模技术措施九、安全技术措施一、工程概况本工程位于西昌市太和镇转山村。由西昌市建筑勘测设计院设计，西昌市建设监理公司监理。工程建筑面积12300平方米，本工程属二类建筑，耐火等级为二级，结构类型为现浇钢筋混凝土框架结构，抗震设防烈度为9度，框架抗震等级为一级，建设使用年限50年。二、作业条件塔式起重机作垂直运输，现场拌制砼。梁、柱、墙模板均采用组合钢板，现浇板采用15厚木工板，木工板下支设楞木（钢管）。支撑为钢管脚手架支设。支撑体系采用钢管ф48×3.5，配套扣件。三、施工准备本工程框架结构，梁模板采用组合模板，规格分别为150*1500；100*1500；300*1500；200*1500；100*1200；150*1200；200*1200；300*1200；150*450；100*450等多规格组合钢模，平板采用钢管作背楞，1.5cm厚的木工、450mm长的止水拉片。模板支撑采用Ф48钢管，搭设满樘支撑，施工前材料必须准备齐全。四、模板及支撑体系设计计算（一）：柱模板及支撑体系的计算1、柱配模的形式：850mm×850mm柱P3015*2；P2512（12）配50×50阳角模。750mmX750mm的柱P3015*2；P1515*1。2、柱支撑体系计算：（1）新浇筑柱、墙砼对模板侧面的压力：采用内部振捣器时，新浇筑的柱砼作用于模板的最大侧压力，可按下列二式计算并取二式中的较小值：F=0.22γt0β1β2V1/2F=γH式中F----新浇筑砼对模板的最大侧压力（KN/M2）；γ----砼的重力对模板的最大侧压力；γ=24KN/M2；t0---------新浇砼的初凝时间（h），可按实测确定。当没有试验资料时，可采用t0=200/（T+15）计算（T为砼的温度）；V-----砼的浇筑速度（m/h）;H-----砼侧压力计算位置处至新浇砼顶面的部总高度（m）；β1------外加剂影响修正系数。β1=1.0；β1=1.2（有）；β2-----砼坍落度影响修正系数。当坍落度小于3cm时β2=0.85,5-9cm时β2=1=0.96;11-15cm时β2=1.15;工作环境：为在整个施工期间适用，施工气温以17摄氏度计算。浇筑速度为V=4m/h,坍落度为3-5cm,净高按最高3.10米计。断面以500×500计。①：F=0.22γt0β1β2V1/2F=0.22×24×3.0×1.0×200/(20+15)×41/2F=53KN/M2②:F=γHF=24×3.85=95KN/M2h=f/r=53/25=2.12m最大侧压力有效压头高度为2.12米。所以F=53KN/M2（2）柱箍间距计算①：按抗弯强度计算柱箍间距：L1=8fWA/F（l2×4L3W）L1=8×210×5.08×103×4.89×104/53000×(600×4.89×102+4×600×5.08×103)L1=4.17×1011/66000×(4.89×108+0.23×108)L1=4.17×1011/5.12×108L1=814mm②:按挠度计算柱箍间距：L2=384WEL/5F×L24L2=384×5.08×103×2.1×105×1.0/5×53000×0.9×0.9×106L2=4.0965×1013/5.35×1010L2=765.61mm按以上计算可以得：柱箍的最小间距取750mm，共计4道。（二）：梁模板及支撑体系计算1、梁宽有以下几种形式：B=350配P2015；P1515：P2515：P1015；P2012；P1512；P2512；P1012等模板B=200配P2015；P2012：P2009；P2006；P200452、梁高有以下几种形式：H=800配P2515*2;P3015*2：P2015；P1015H=750配P2515*2；P1515，P3015：P1015；P2015H=600配P2515*2；P3015：P2015本工程中最大的梁截面为300×800（基础梁除外）；净跨度2.4米，底模配P3015+P2015。3、荷载的计算①梁底模自重750N/m2=750/0.3=2500N/M(定型组合钢模板)详中国出版社，1998ISBN7-112-03649-6众书。②砼重0.4×0.7×24500=6860N/M③砼振动时对垂直面的底模板产生的荷载4KN/M2=4000×0.4=1600N/M(详中国出版社，1998ISBN7-112-03649-6丛书)。④施工人员及施工设备的自重按均布荷载2.5KN/M2=2500×0.4=1000N/M(详中国出版社，1998ISBN7-112-03649-6众书)。所以垂直于梁底模的垂直荷载合计=11960N/M。梁底模板的横楞间距为0.800M，则每根横楞受力F=11335×1.00=1.1335...
