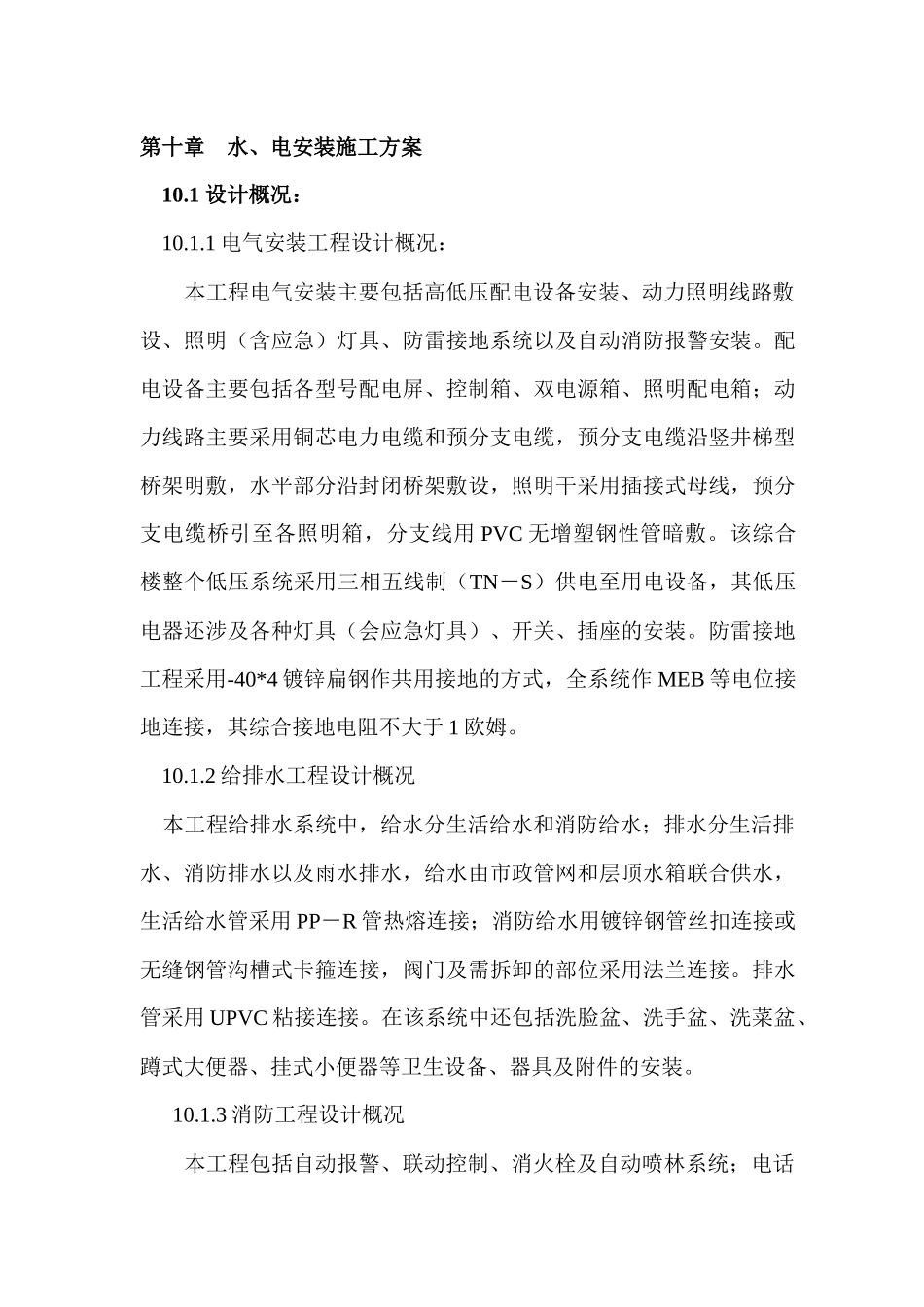

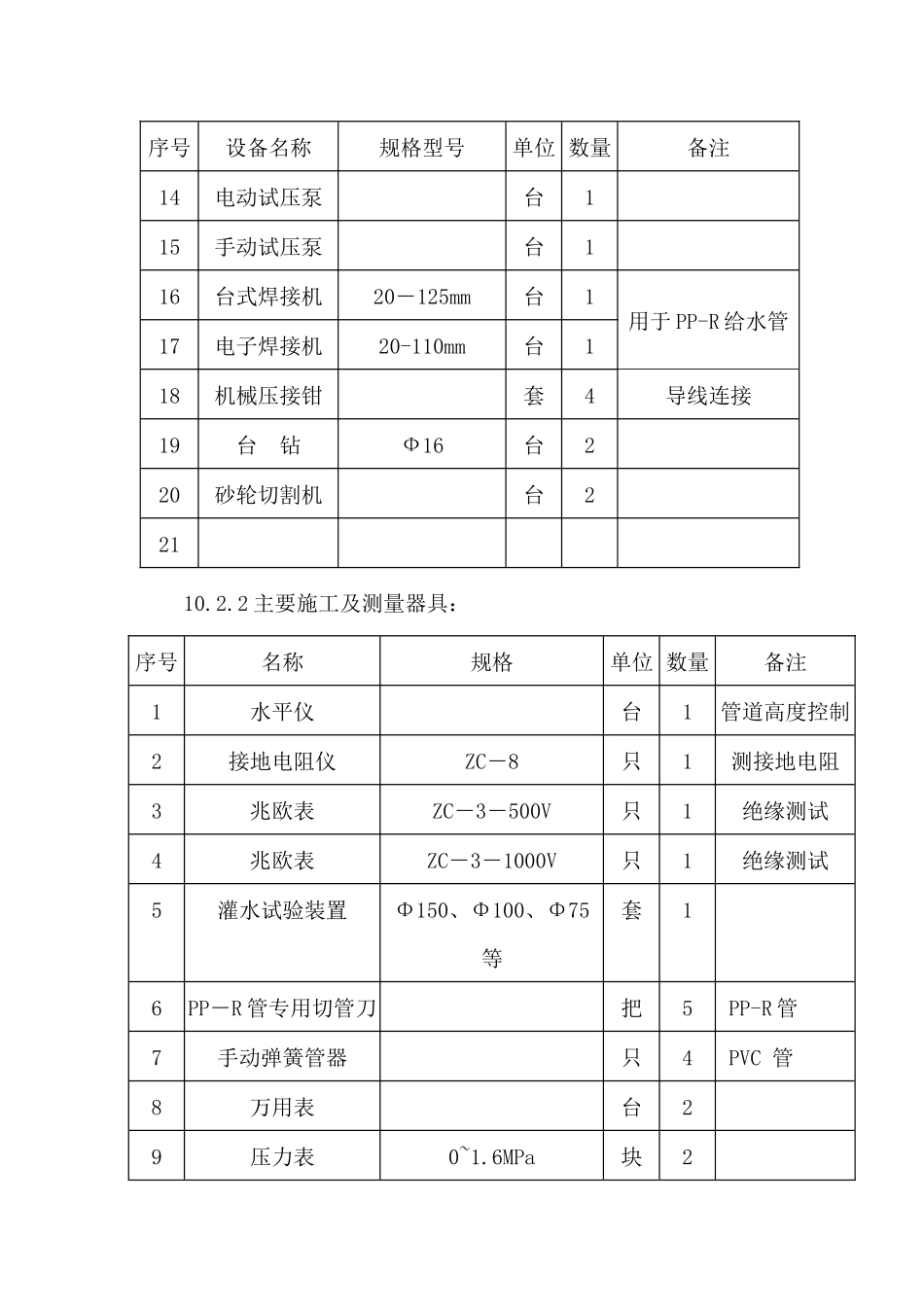

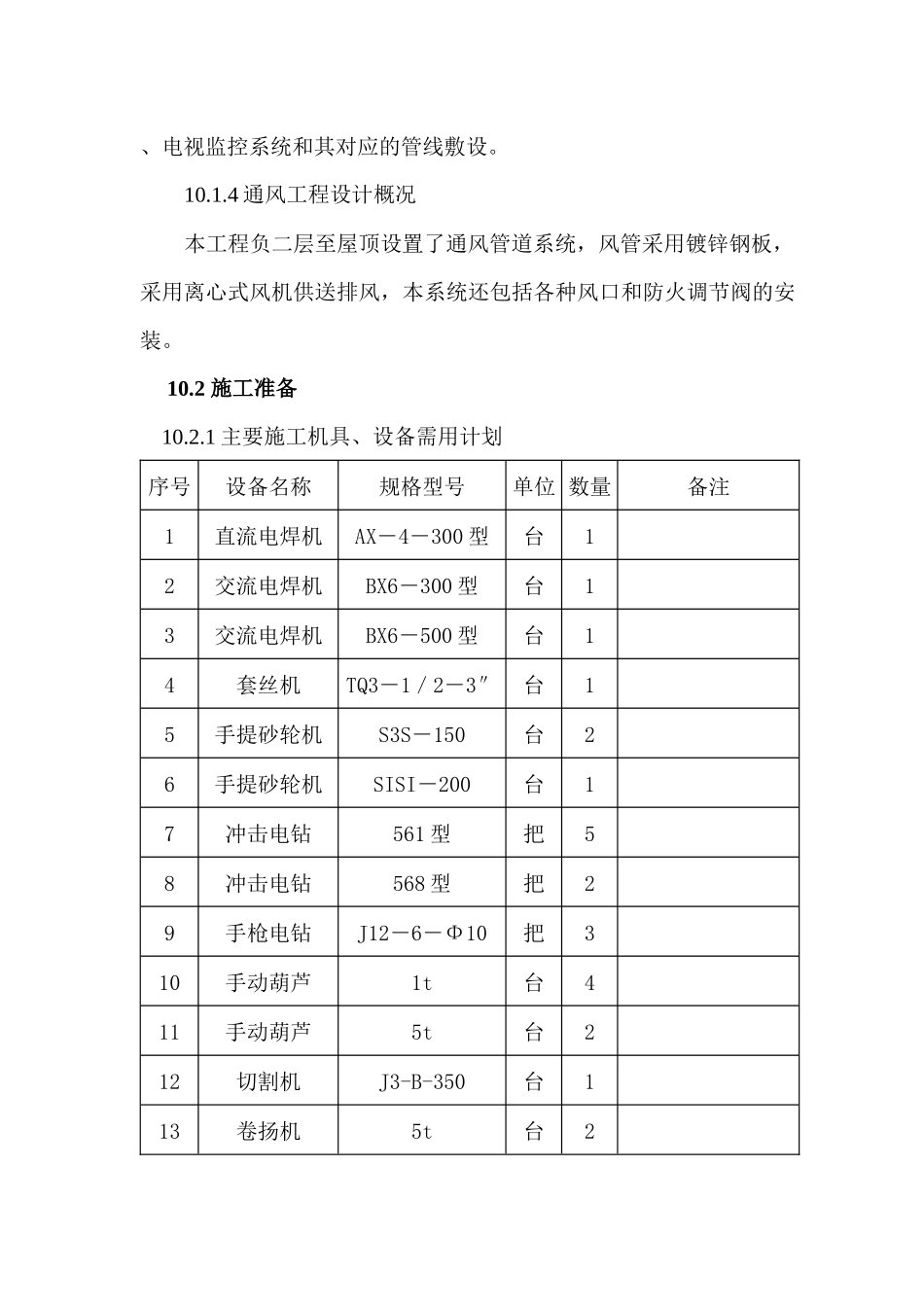

第十章水、电安装施工方案10.1设计概况：10.1.1电气安装工程设计概况：本工程电气安装主要包括高低压配电设备安装、动力照明线路敷设、照明（含应急）灯具、防雷接地系统以及自动消防报警安装。配电设备主要包括各型号配电屏、控制箱、双电源箱、照明配电箱；动力线路主要采用铜芯电力电缆和预分支电缆，预分支电缆沿竖井梯型桥架明敷，水平部分沿封闭桥架敷设，照明干采用插接式母线，预分支电缆桥引至各照明箱，分支线用PVC无增塑钢性管暗敷。该综合楼整个低压系统采用三相五线制（TN－S）供电至用电设备，其低压电器还涉及各种灯具（会应急灯具）、开关、插座的安装。防雷接地工程采用-40*4镀锌扁钢作共用接地的方式，全系统作MEB等电位接地连接，其综合接地电阻不大于1欧姆。10.1.2给排水工程设计概况本工程给排水系统中，给水分生活给水和消防给水；排水分生活排水、消防排水以及雨水排水，给水由市政管网和层顶水箱联合供水，生活给水管采用PP－R管热熔连接；消防给水用镀锌钢管丝扣连接或无缝钢管沟槽式卡箍连接，阀门及需拆卸的部位采用法兰连接。排水管采用UPVC粘接连接。在该系统中还包括洗脸盆、洗手盆、洗菜盆、蹲式大便器、挂式小便器等卫生设备、器具及附件的安装。10.1.3消防工程设计概况本工程包括自动报警、联动控制、消火栓及自动喷林系统；电话、电视监控系统和其对应的管线敷设。10.1.4通风工程设计概况本工程负二层至屋顶设置了通风管道系统，风管采用镀锌钢板，采用离心式风机供送排风，本系统还包括各种风口和防火调节阀的安装。10.2施工准备10.2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1直流电焊机AX－4－300型台12交流电焊机BX6－300型台13交流电焊机BX6－500型台14套丝机TQ3－1／2－3″台15手提砂轮机S3S－150台26手提砂轮机SISI－200台17冲击电钻561型把58冲击电钻568型把29手枪电钻J12－6－Φ10把310手动葫芦1t台411手动葫芦5t台212切割机J3-B-350台113卷扬机5t台2序号设备名称规格型号单位数量备注14电动试压泵台115手动试压泵台116台式焊接机20－125mm台1用于PP-R给水管17电子焊接机20-110mm台118机械压接钳套4导线连接19台钻Ф16台220砂轮切割机台22110.2.2主要施工及测量器具：序号名称规格单位数量备注1水平仪台1管道高度控制2接地电阻仪ZC－8只1测接地电阻3兆欧表ZC－3－500V只1绝缘测试4兆欧表ZC－3－1000V只1绝缘测试5灌水试验装置Φ150、Φ100、Φ75等套16PP－R管专用切管刀把5PP-R管7手动弹簧管器只4PVC管8万用表台29压力表0~1.6MPa块210钳型电流表0~300A；0~500A块211照度测试仪台112水平尺把313钢卷尺5m把1014磁性线坠个510.2.3劳动力需用计划一览表：序号工种名称单位使用数量总工日备注1管道工个102电工个123油漆工个24焊工个35通风工个56设备维修工个17辅助工个2010.3电气施工方案根据本次招标的范围以及本工程的施工特点，电气按以下工序组织施工：预留、预埋期→安装施工期→调整试验期电气施工的工艺流程为：预留预埋防雷接地预埋电气配管桥架、线槽安装接地极测试线路敷设电缆敷设金属门窗接地配电设备安装户内接地母线安装调试灯具安装施工准备10.3.1预留预埋期：1)电气配管预留预埋时施工：电气暗配预埋管采用两种管材，一种为塑料“PVC”管粘接，另一种为镀锌钢管。照明工程主要采用PVC管在砼墙、板、梁、板中暗敷，暗埋镀锌钢管用于穿电缆及消防报警系统。电气配管预留预埋施工工艺：施工准备—→材料入场报验—→灯盒、转线盒定位固定—→管路连接—→管路固定—→管路守护—→管路清理a.定位：以设计图为依据，尽量减少管路弯曲次数，同时考虑风管、喷头等的影响，对确不能避让的线盒按图或及时与设计、业主及监理取得联系协商解决。对成排的线盒，采用拉广线的方法定位，并于定位处作“十”字标记。墻体内的线盒标高按设计，其水平方向距门、墻角之距离应大于100毫米，同楼层同一位置的线盒距门、墻角距离应一致。剪力墙上预埋的线盒应紧贴模板，线管贴底层钢筋，一次配管就位。砼墙内的线盒处预留泡沫块，配电箱、嵌入式灯具，线槽穿墙处应预留木箱，待作二次安装。暗管与明管的连接处，应预埋接线...
