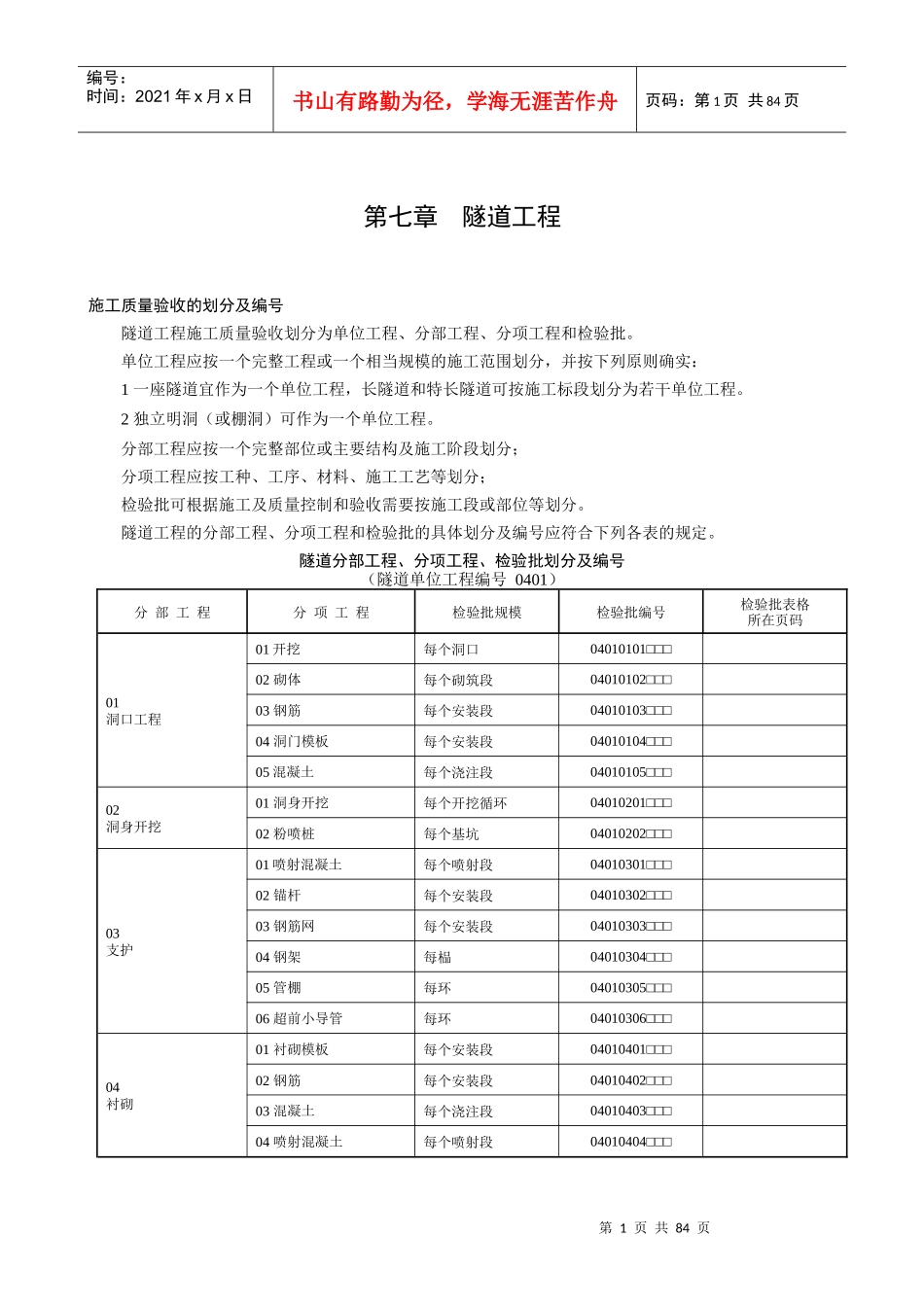

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页第七章隧道工程施工质量验收的划分及编号隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确实：1一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程。2独立明洞（或棚洞）可作为一个单位工程。分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。隧道分部工程、分项工程、检验批划分及编号（隧道单位工程编号0401）分部工程分项工程检验批规模检验批编号检验批表格所在页码01洞口工程01开挖每个洞口04010101□□□02砌体每个砌筑段04010102□□□03钢筋每个安装段04010103□□□04洞门模板每个安装段04010104□□□05混凝土每个浇注段04010105□□□02洞身开挖01洞身开挖每个开挖循环04010201□□□02粉喷桩每个基坑04010202□□□03支护01喷射混凝土每个喷射段04010301□□□02锚杆每个安装段04010302□□□03钢筋网每个安装段04010303□□□04钢架每榀04010304□□□05管棚每环04010305□□□06超前小导管每环04010306□□□04衬砌01衬砌模板每个安装段04010401□□□02钢筋每个安装段04010402□□□03混凝土每个浇注段04010403□□□04喷射混凝土每个喷射段04010404□□□第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页续表分部工程分项工程检验批规模检验批编号检验批表格所在页码04衬砌05底板每个浇注段04010405□□□06仰拱每个浇注段04010406□□□07仰拱填每个浇注段04010407□□□08回填注浆每个注浆段04010408□□□05防水和排水01洞口防排水每个洞口04010501□□□02洞内排水沟（槽）20m04010502□□□03施工缝与变形缝处理每处04010503□□□04防水板防水每个铺设段04010504□□□05涂料防水层防水500m204010505□□□06注浆防水每个作业循环04010506□□□07盲管（沟）每个衬砌浇筑段04010507□□□06辅助坑道及附属洞室01开挖每个开挖循环04010601□□□02喷射混凝土每个喷射段04010602□□□03锚杆每个安装段04010603□□□04钢筋网每个安装段04010604□□□05钢架每榀04010605□□□06管棚每环04010606□□□07超前小导管每环04010607□□□08钢筋每个安装段04010608□□□09模板每个安装段04010609□□□10混凝土每个浇注段04010610□□□11坑道口及其封闭每个口04010611□□□07附属设施01运营通风土建工程每处04010701□□□02消防每处04010702□□□03电缆槽100m04010703□□□08明洞工程01明洞开挖每个开挖循环04010801□□□02模板每个安装段04010802□□□03钢筋每个安装段04010803□□□04混凝土每个浇注段04010804□□□05明洞防排水每施工段04010805□□□06回填每个施工段04010806□□□第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页洞口开挖检验批质量验收记录表04010101□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1开挖尺寸边坡第4.2.1条仰坡2基底地基承载力端墙第4.2.2条翼墙挡土墙一般项目1洞门排水沟位置第4.2.3条深度坡度洞门截水沟位置深度坡度施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日第5页共84页第4页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共84页说明主控项目1．隧道门边坡、仰坡开挖范围及尺寸应符合设计要求。检验数量：施工单位、监理单...
