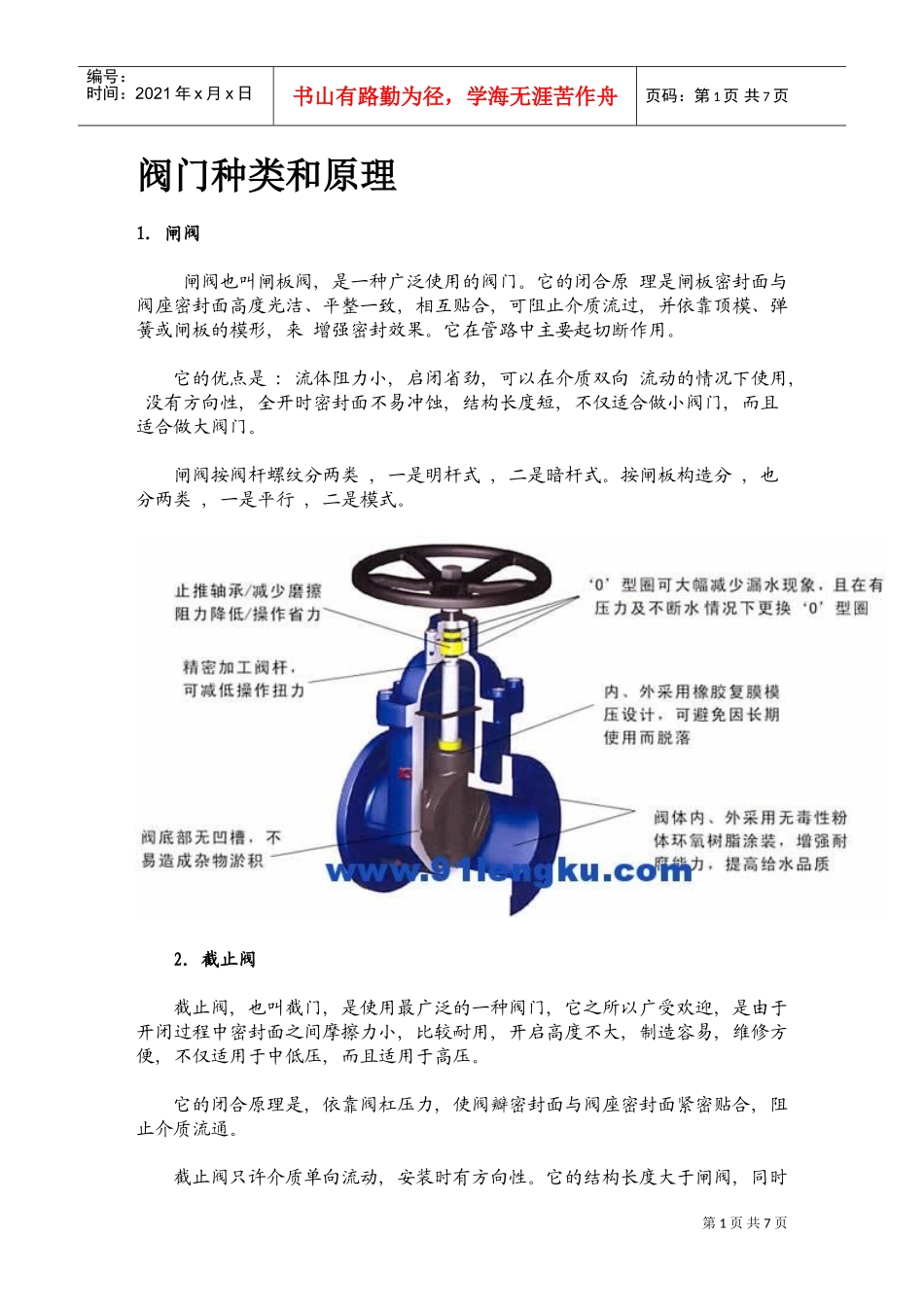

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页阀门种类和原理1.闸阀闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形,来增强密封效果。它在管路中主要起切断作用。它的优点是:流体阻力小,启闭省劲,可以在介质双向流动的情况下使用,没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。闸阀按阀杆螺纹分两类,一是明杆式,二是暗杆式。按闸板构造分,也分两类,一是平行,二是模式。2.截止阀截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页流体阻力大,长期运行时,密封可靠性不强。截止阀分为三类:直通式、直角式及直流式斜截止阀。3.蝶阀蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。蝶阀具有轻巧的特点,比其他阀门要节省材料,结构简单,开闭迅速,切断和节流都能用,流体阻力小,操作省力。蝶阀,可以做成很大口径。能够使用蝶阀的地方,最好不要使闸阀,因为蝶阀比闸阀经济,而且调节性好。目前,蝶阀在热水管路得到广泛的使用。第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。球阀分两类,一是浮动球式,二是固定球式。5.旋塞阀第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页旋塞阀是依靠旋塞体绕阀体中心线旋转,以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单,外形尺寸小,操作时只须旋转90度流体阻力也不大。其缺点是开关费力,密封面容易磨损,高温时容易卡住,不适宜于调节流量。旋塞阀,也叫旋塞、考克、转心门。它的种类很多,有直通式、三通式和四通式。6.止回阀止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是阻止介质倒流。它的名称很多,如逆止阀、单向阀、单流门等。按结构可分两类。(1)升降式:阀瓣沿着阀体垂直中心线移动。这类止回阀有两种:一种是卧式,装于水平管道,阀体外形与截止阀相似,另一种是立式,装于垂直管道,。(2)旋启式:阀瓣围绕座外的销轴旋转,这类阀门有单瓣、双瓣和多瓣之分,但原理是相同的。水泵吸水管的吸水底阀是止回阀的变形,它的结构与上述两类止因阀相同,只是它的下端是开敞的,以便可使水进入。第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页7.减压阀减压阀是将介质压力降低到一定数值的自动阀门,一般阀后压力要小于阀前压力的50%。减压阀种类很多,主要有活塞式和弹簧薄膜式两种。活塞式减压阀是通过活塞的作用进行减压的阀门。弹簧薄膜式减压阀,是依靠弹簧和薄膜来进行压力平衡的。8.疏水阀疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水,而不让蒸汽出来。疏水阀种类很多,有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页(1)浮筒式疏水阀，浮筒式疏水阀，主要有阀门、轴杆、导管、浮筒和外壳等构件组成。当设备或管道中的凝结水在蒸汽压力推动下进入疏水阀,逐渐增多至接近灌满浮筒时,由于浮筒的重量超过了浮力而向下沉落,使节流阀开启。这样使得筒内的凝结水在蒸汽压力的作用下经导管和阀门排出。当浮筒内的...
