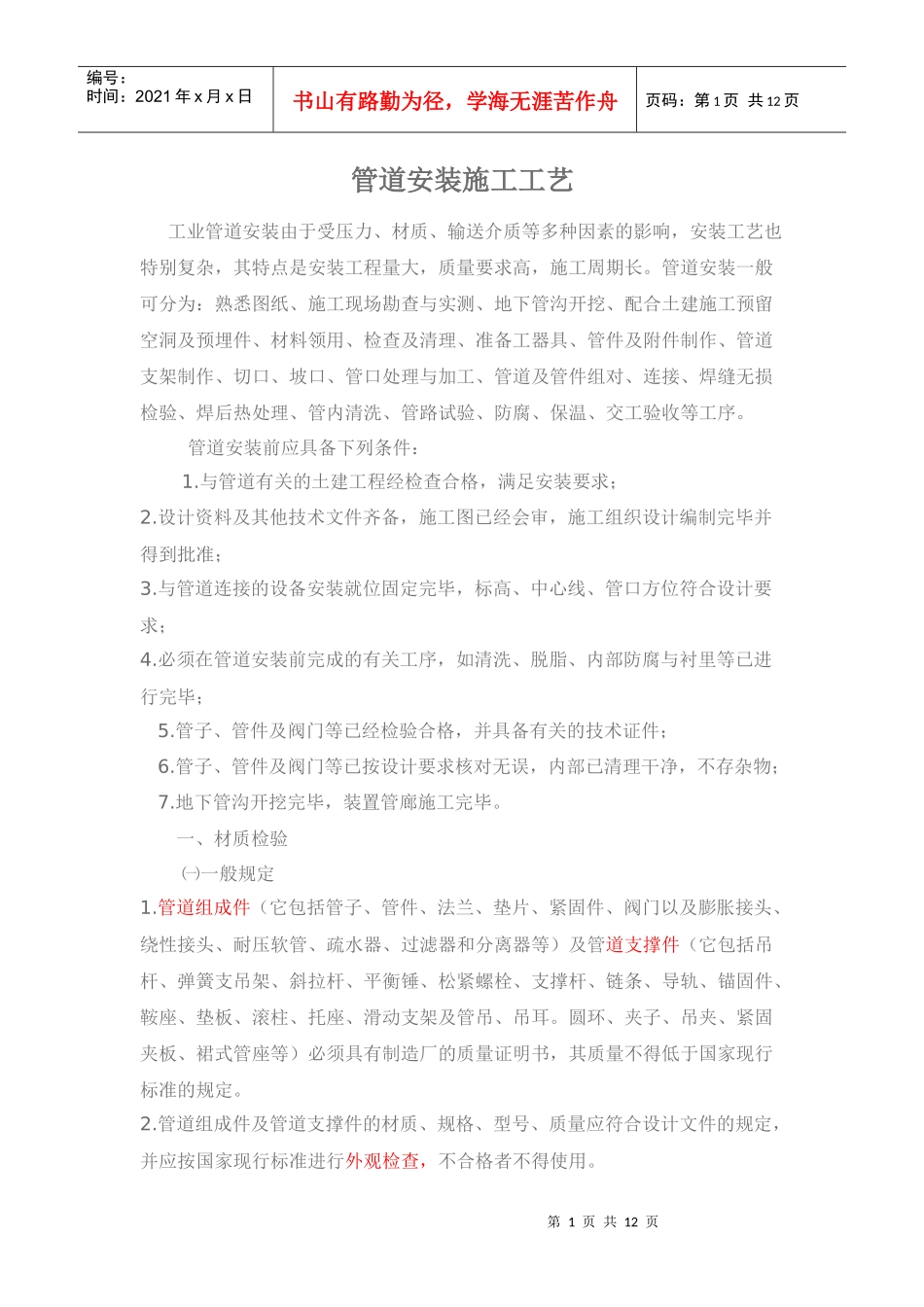

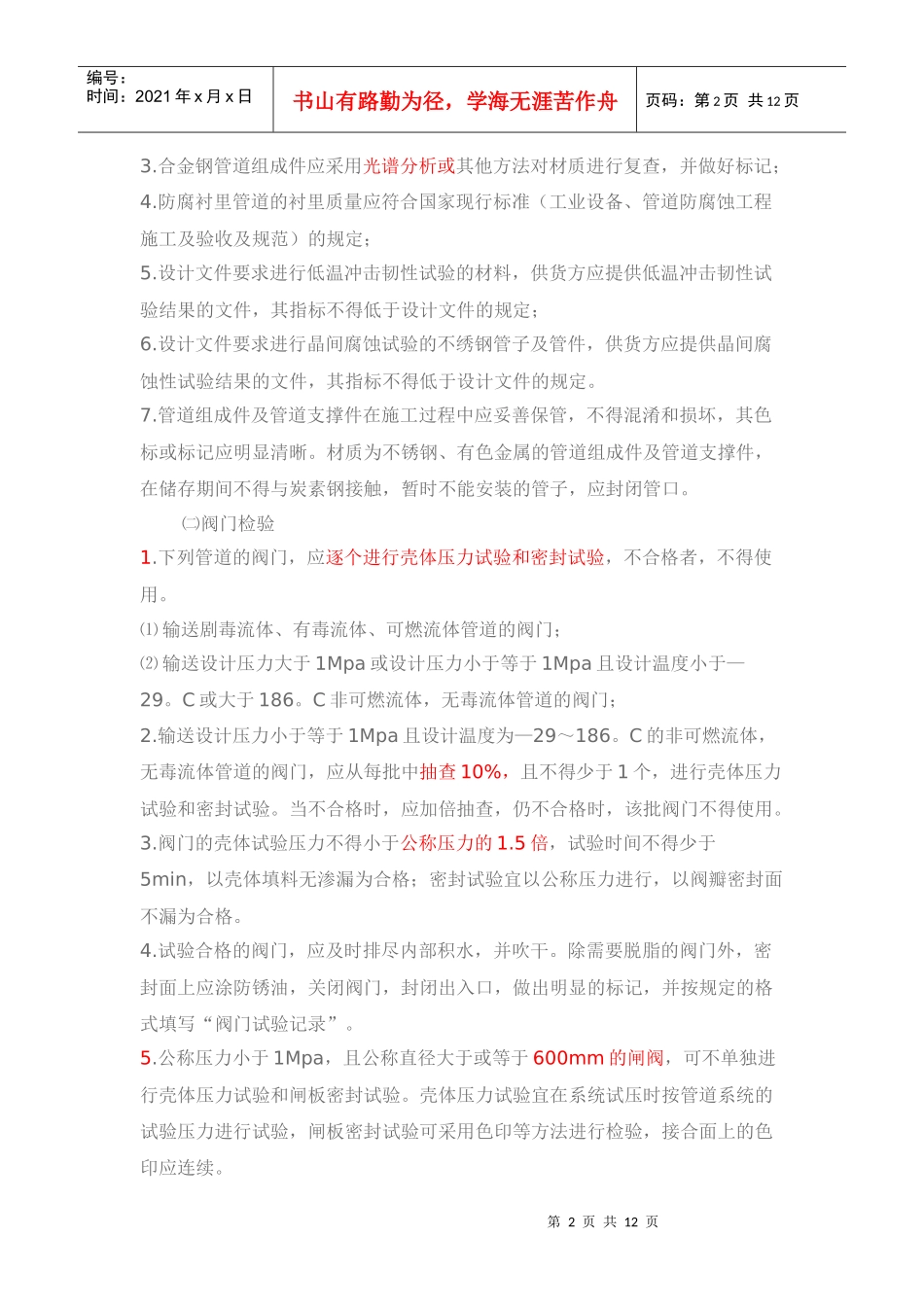

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页管道安装施工工艺工业管道安装由于受压力、材质、输送介质等多种因素的影响，安装工艺也特别复杂，其特点是安装工程量大，质量要求高，施工周期长。管道安装一般可分为：熟悉图纸、施工现场勘查与实测、地下管沟开挖、配合土建施工预留空洞及预埋件、材料领用、检查及清理、准备工器具、管件及附件制作、管道支架制作、切口、坡口、管口处理与加工、管道及管件组对、连接、焊缝无损检验、焊后热处理、管内清洗、管路试验、防腐、保温、交工验收等工序。管道安装前应具备下列条件：1.与管道有关的土建工程经检查合格，满足安装要求；2.设计资料及其他技术文件齐备，施工图已经会审，施工组织设计编制完毕并得到批准；3.与管道连接的设备安装就位固定完毕，标高、中心线、管口方位符合设计要求；4.必须在管道安装前完成的有关工序，如清洗、脱脂、内部防腐与衬里等已进行完毕；5.管子、管件及阀门等已经检验合格，并具备有关的技术证件；6.管子、管件及阀门等已按设计要求核对无误，内部已清理干净，不存杂物；7.地下管沟开挖完毕，装置管廊施工完毕。一、材质检验㈠一般规定1.管道组成件（它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、绕性接头、耐压软管、疏水器、过滤器和分离器等）及管道支撑件（它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座、滑动支架及管吊、吊耳。圆环、夹子、吊夹、紧固夹板、裙式管座等）必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。2.管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检查，不合格者不得使用。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3.合金钢管道组成件应采用光谱分析或其他方法对材质进行复查，并做好标记；4.防腐衬里管道的衬里质量应符合国家现行标准（工业设备、管道防腐蚀工程施工及验收及规范）的规定；5.设计文件要求进行低温冲击韧性试验的材料，供货方应提供低温冲击韧性试验结果的文件，其指标不得低于设计文件的规定；6.设计文件要求进行晶间腐蚀试验的不绣钢管子及管件，供货方应提供晶间腐蚀性试验结果的文件，其指标不得低于设计文件的规定。7.管道组成件及管道支撑件在施工过程中应妥善保管，不得混淆和损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支撑件，在储存期间不得与炭素钢接触，暂时不能安装的管子，应封闭管口。㈡阀门检验1.下列管道的阀门，应逐个进行壳体压力试验和密封试验，不合格者，不得使用。⑴输送剧毒流体、有毒流体、可燃流体管道的阀门；⑵输送设计压力大于1Mpa或设计压力小于等于1Mpa且设计温度小于—29。C或大于186。C非可燃流体，无毒流体管道的阀门；2.输送设计压力小于等于1Mpa且设计温度为—29～186。C的非可燃流体，无毒流体管道的阀门，应从每批中抽查10%，且不得少于1个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。3.阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。4.试验合格的阀门，应及时排尽内部积水，并吹干。除需要脱脂的阀门外，密封面上应涂防锈油，关闭阀门，封闭出入口，做出明显的标记，并按规定的格式填写“阀门试验记录”。5.公称压力小于1Mpa，且公称直径大于或等于600mm的闸阀，可不单独进行壳体压力试验和闸板密封试验。壳体压力试验宜在系统试压时按管道系统的试验压力进行试验，闸板密封试验可采用色印等方法进行检验，接合面上的色印应连续。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页6.安全阀应按设计文件规定的开启压力进行调试。调压时压力应稳定，每个安全阀起闭试验不得少于3次，调试后应按规定填写“安全阀最初调试记录”。7.带有蒸气...
