埋管施工方案培训资料VIP免费

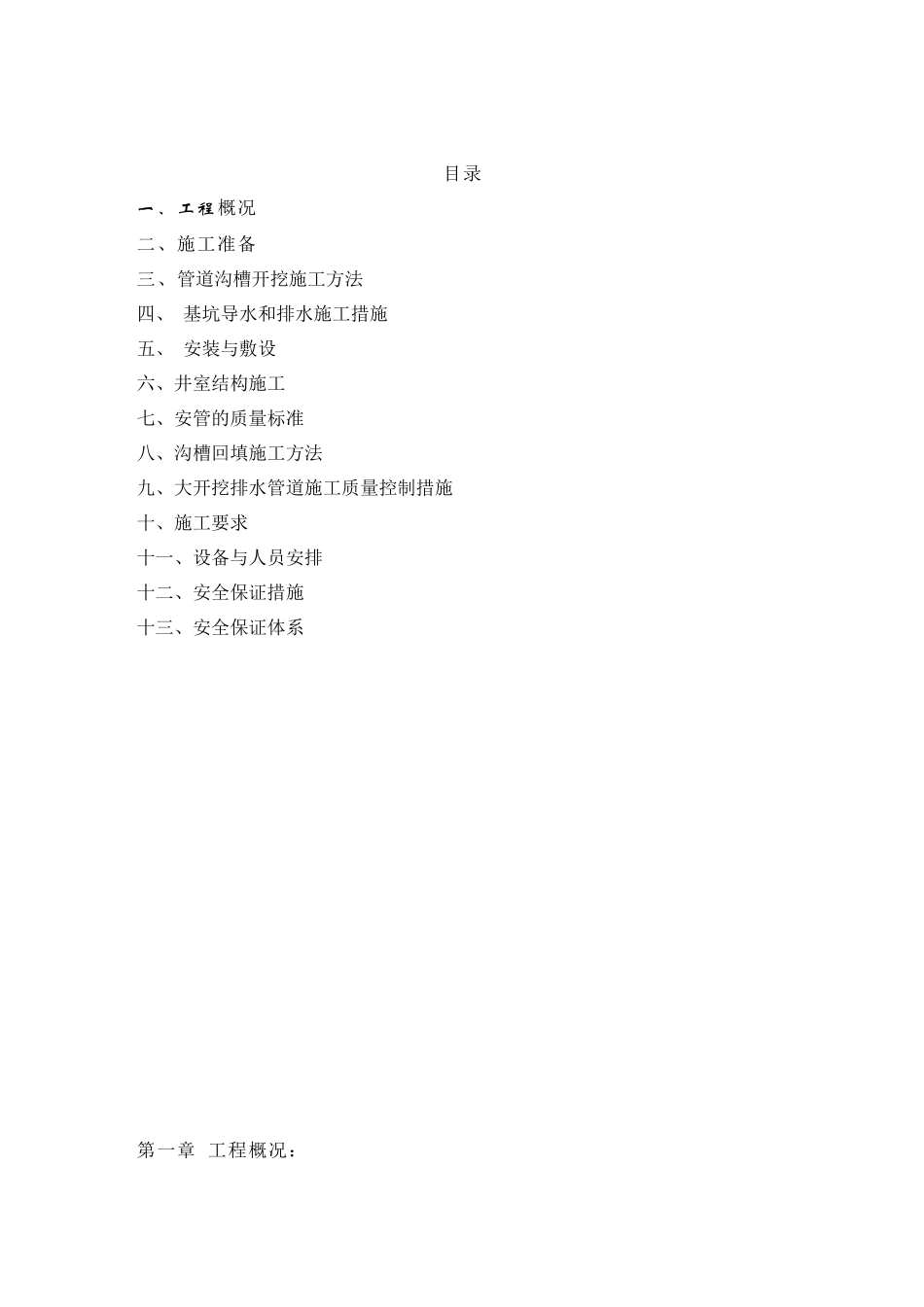

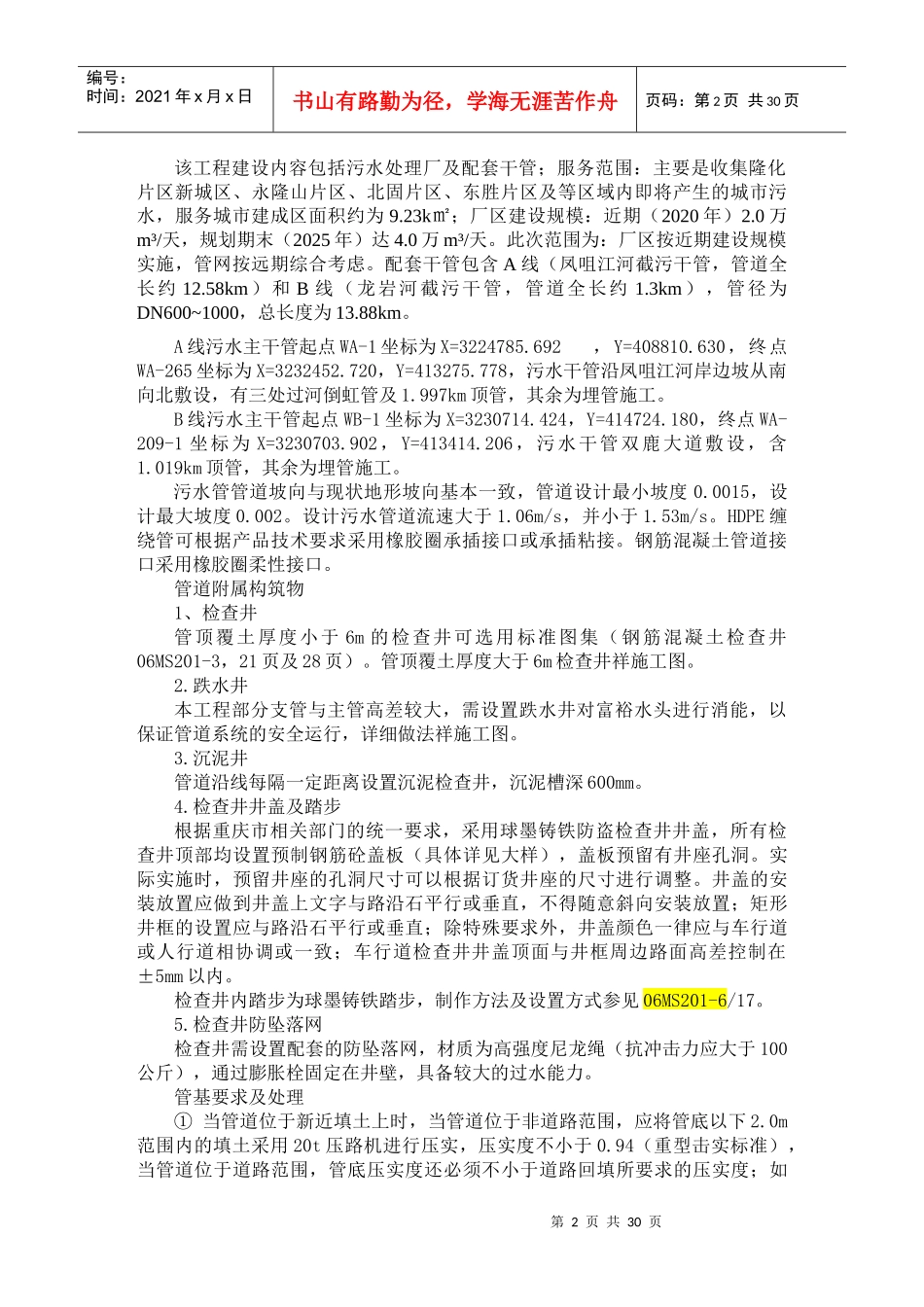

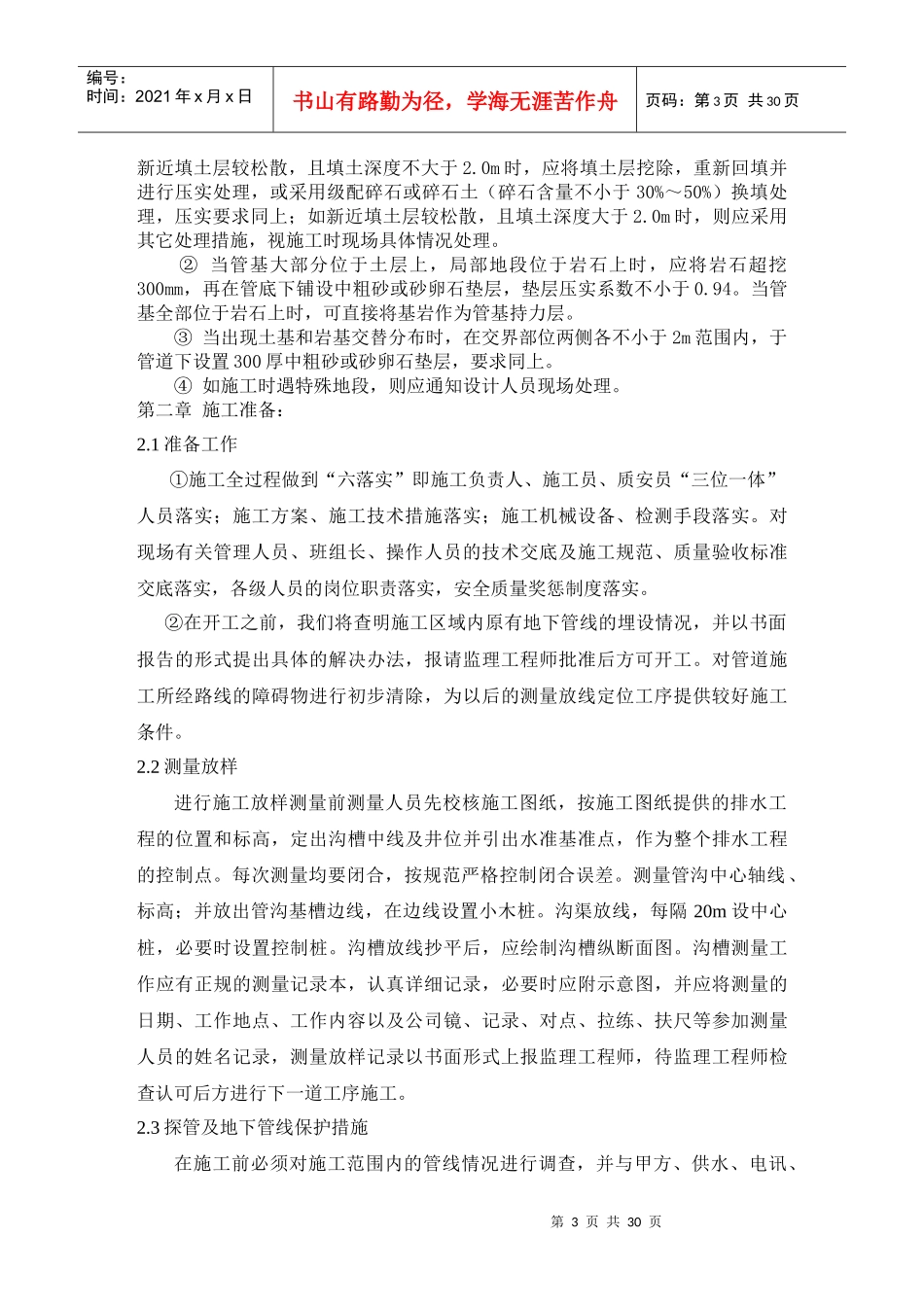

目录一、工程概况二、施工准备三、管道沟槽开挖施工方法四、基坑导水和排水施工措施五、安装与敷设六、井室结构施工七、安管的质量标准八、沟槽回填施工方法九、大开挖排水管道施工质量控制措施十、施工要求十一、设备与人员安排十二、安全保证措施十三、安全保证体系第一章工程概况：第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页该工程建设内容包括污水处理厂及配套干管；服务范围：主要是收集隆化片区新城区、永隆山片区、北固片区、东胜片区及等区域内即将产生的城市污水，服务城市建成区面积约为9.23k㎡；厂区建设规模：近期（2020年）2.0万m³/天，规划期末（2025年）达4.0万m³/天。此次范围为：厂区按近期建设规模实施，管网按远期综合考虑。配套干管包含A线（凤咀江河截污干管，管道全长约12.58km）和B线（龙岩河截污干管，管道全长约1.3km），管径为DN600~1000，总长度为13.88km。A线污水主干管起点WA-1坐标为X=3224785.692，Y=408810.630，终点WA-265坐标为X=3232452.720，Y=413275.778，污水干管沿凤咀江河岸边坡从南向北敷设，有三处过河倒虹管及1.997km顶管，其余为埋管施工。B线污水主干管起点WB-1坐标为X=3230714.424，Y=414724.180，终点WA-209-1坐标为X=3230703.902，Y=413414.206，污水干管双鹿大道敷设，含1.019km顶管，其余为埋管施工。污水管管道坡向与现状地形坡向基本一致，管道设计最小坡度0.0015，设计最大坡度0.002。设计污水管道流速大于1.06m/s，并小于1.53m/s。HDPE缠绕管可根据产品技术要求采用橡胶圈承插接口或承插粘接。钢筋混凝土管道接口采用橡胶圈柔性接口。管道附属构筑物1、检查井管顶覆土厚度小于6m的检查井可选用标准图集（钢筋混凝土检查井06MS201-3，21页及28页）。管顶覆土厚度大于6m检查井祥施工图。2.跌水井本工程部分支管与主管高差较大，需设置跌水井对富裕水头进行消能，以保证管道系统的安全运行，详细做法祥施工图。3.沉泥井管道沿线每隔一定距离设置沉泥检查井，沉泥槽深600mm。4.检查井井盖及踏步根据重庆市相关部门的统一要求，采用球墨铸铁防盗检查井井盖，所有检查井顶部均设置预制钢筋砼盖板（具体详见大样），盖板预留有井座孔洞。实际实施时，预留井座的孔洞尺寸可以根据订货井座的尺寸进行调整。井盖的安装放置应做到井盖上文字与路沿石平行或垂直，不得随意斜向安装放置；矩形井框的设置应与路沿石平行或垂直；除特殊要求外，井盖颜色一律应与车行道或人行道相协调或一致；车行道检查井井盖顶面与井框周边路面高差控制在±5mm以内。检查井内踏步为球墨铸铁踏步，制作方法及设置方式参见06MS201-6/17。5.检查井防坠落网检查井需设置配套的防坠落网，材质为高强度尼龙绳（抗冲击力应大于100公斤），通过膨胀栓固定在井壁，具备较大的过水能力。管基要求及处理①当管道位于新近填土上时，当管道位于非道路范围，应将管底以下2.0m范围内的填土采用20t压路机进行压实，压实度不小于0.94（重型击实标准），当管道位于道路范围，管底压实度还必须不小于道路回填所要求的压实度；如第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页新近填土层较松散，且填土深度不大于2.0m时，应将填土层挖除，重新回填并进行压实处理，或采用级配碎石或碎石土（碎石含量不小于30%～50%）换填处理，压实要求同上；如新近填土层较松散，且填土深度大于2.0m时，则应采用其它处理措施，视施工时现场具体情况处理。②当管基大部分位于土层上，局部地段位于岩石上时，应将岩石超挖300mm，再在管底下铺设中粗砂或砂卵石垫层，垫层压实系数不小于0.94。当管基全部位于岩石上时，可直接将基岩作为管基持力层。③当出现土基和岩基交替分布时，在交界部位两侧各不小于2m范围内，于管道下设置300厚中粗砂或砂卵石垫层，要求同上。④如施工时遇特殊地段，则应通知设计人员现场处理。第二章施工准备：2.1准备工作①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有...
