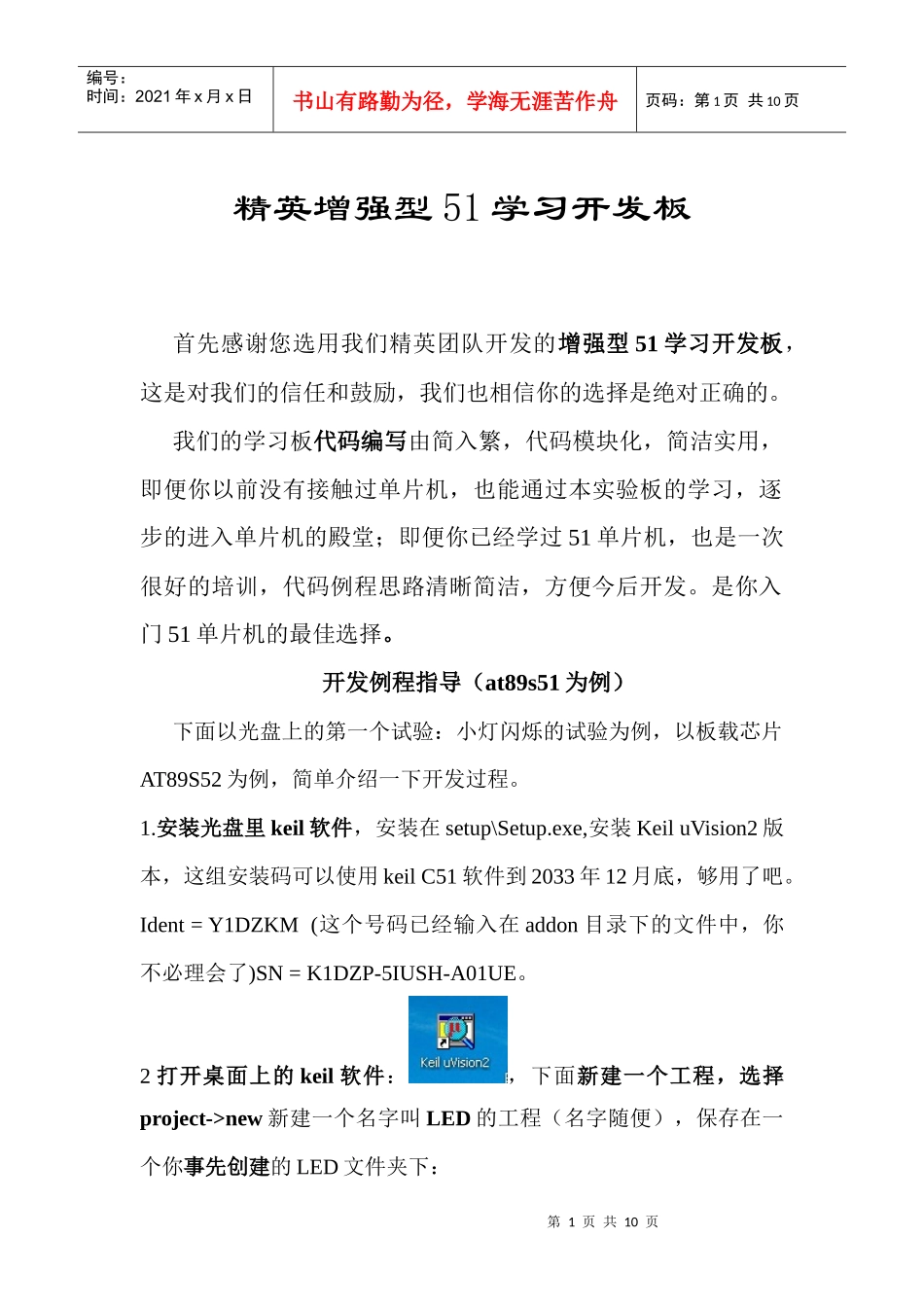

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页精英增强型51学习开发板首先感谢您选用我们精英团队开发的增强型51学习开发板，这是对我们的信任和鼓励，我们也相信你的选择是绝对正确的。我们的学习板代码编写由简入繁，代码模块化，简洁实用，即便你以前没有接触过单片机，也能通过本实验板的学习，逐步的进入单片机的殿堂；即便你已经学过51单片机，也是一次很好的培训，代码例程思路清晰简洁，方便今后开发。是你入门51单片机的最佳选择。开发例程指导（at89s51为例）下面以光盘上的第一个试验：小灯闪烁的试验为例，以板载芯片AT89S52为例，简单介绍一下开发过程。1.安装光盘里keil软件，安装在setup\Setup.exe,安装KeiluVision2版本，这组安装码可以使用keilC51软件到2033年12月底，够用了吧。Ident=Y1DZKM(这个号码已经输入在addon目录下的文件中，你不必理会了)SN=K1DZP-5IUSH-A01UE。2打开桌面上的keil软件：，下面新建一个工程，选择project->new新建一个名字叫LED的工程（名字随便），保存在一个你事先创建的LED文件夹下：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页键入工程文件名led，点击保存按钮。出现选择器件型号对话框：选择实验板上的所用芯片的型号atmel->at89s51第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页点击确定就建立完毕工程了。接下来弹出：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页点是就可以了。3添加代码文件到工程中，首先新建一个后缀为.C的源文件，点击开发环境中的file->new,新建c文件，然后点击保存按钮，注意一定要保存为后缀为.C的格式，点击保存如图：在开发环境中左边栏找到在sourcegroup1上右击选中，弹出添加文件对话框，如图：把led.c选中，点击ADD添加源文件到工程中。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页添加完毕可以看到在左边的工程目录中多了led.c源文件，双击打开，4编辑你的代码。输入代码：如图：/////////////////////////////////////////////////////单个LED演示程序//精英团队提供//P00控制一个LED///////////////////////////////////////////////////#includesbitLED=P0^0;///////////////////////////////////////////////////voiddelay(unsignedlongtime)第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页{while(time--);}//////////////////////////////////////////////////voidmain(void){P0=0xFF;//关闭其他LEDwhile(1){LED=1;//led灭delay(10000);//延时LED=0;//delay(10000);}}//////////////////////////////////////////////////代码输入完毕，点击保存按钮，5点击按钮，编译你的代码，如果下面有错误提示，修改好后再次编译直到顺利通过编译为止。第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页6在target1上右击选择，出现如下对话框：选择output栏，将一栏打上勾，这样编译通过之后第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页就可以生成可以执行的下载文件（可执行文件后缀为hex）6再次点击编译，生成可执行的代码led.hex7下载文件：如果你是选择我们的并口产品下载：请安装并打开双龙的软件设置如图：通讯方式选择LPT1并口方式，turbo默认，选择器件类型AT89s51,点击FLASH按钮，找到你刚才生成的LED.hex文件将实验板上的电源线插好，并口下载线一头连接电脑并口，另外一头连接实验板左上方的ISP下载口，（注意方向），打开电源，点第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页击编程，可以看到，编程成功，关闭电源，按照说明上设置跳线帽，上电可以看到小灯不停的闪烁。第10页共10页第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页按照说明上设置跳线帽，上电可以看到小灯不停的闪烁。
