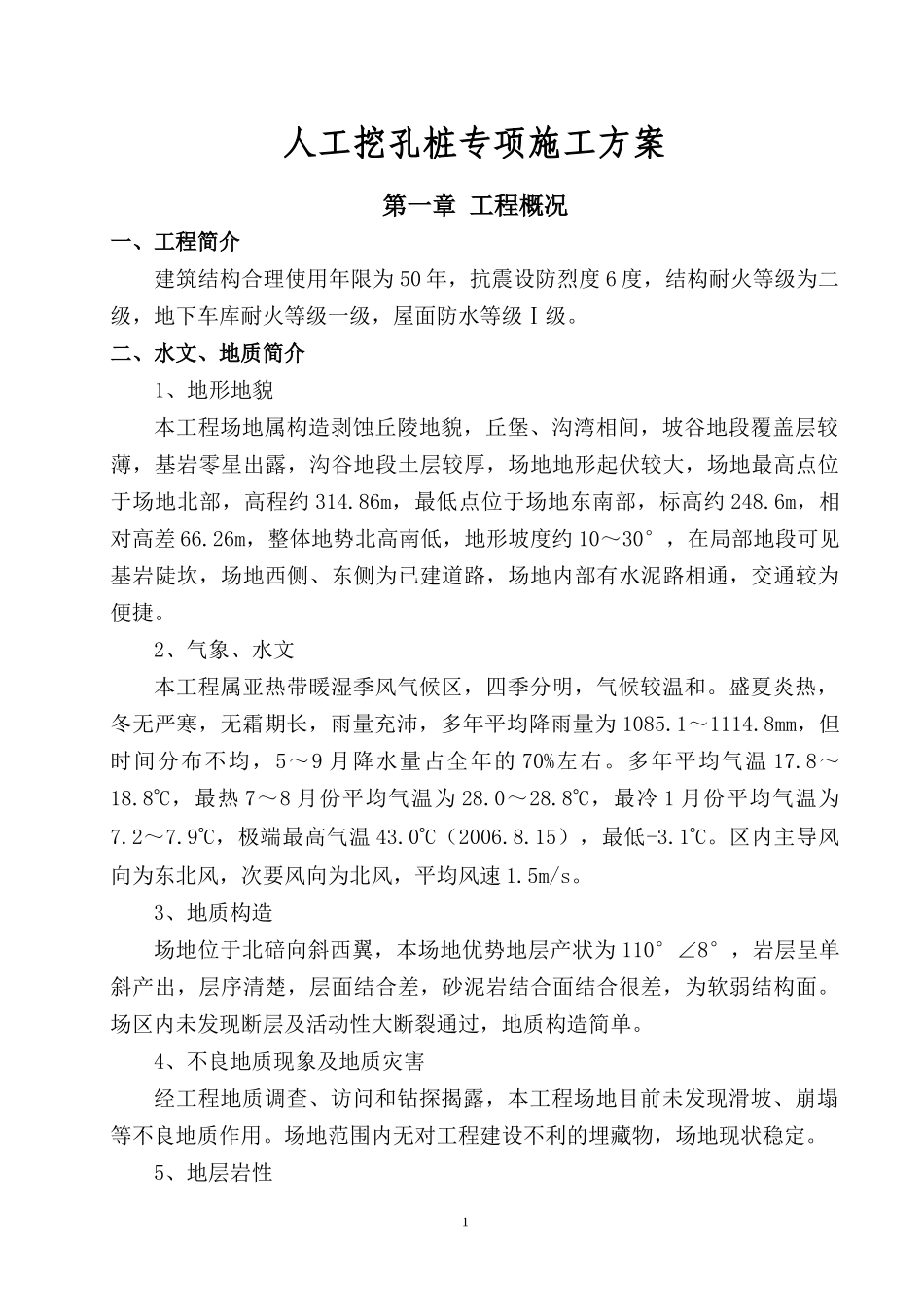

1人工挖孔桩专项施工方案第一章工程概况一、工程简介建筑结构合理使用年限为50年，抗震设防烈度6度，结构耐火等级为二级，地下车库耐火等级一级，屋面防水等级Ⅰ级。二、水文、地质简介1、地形地貌本工程场地属构造剥蚀丘陵地貌，丘堡、沟湾相间，坡谷地段覆盖层较薄，基岩零星出露，沟谷地段土层较厚，场地地形起伏较大，场地最高点位于场地北部，高程约314.86m，最低点位于场地东南部，标高约248.6m，相对高差66.26m，整体地势北高南低，地形坡度约10～30°，在局部地段可见基岩陡坎，场地西侧、东侧为已建道路，场地内部有水泥路相通，交通较为便捷。2、气象、水文本工程属亚热带暖湿季风气候区，四季分明，气候较温和。盛夏炎热，冬无严寒，无霜期长，雨量充沛，多年平均降雨量为1085.1～1114.8mm，但时间分布不均，5～9月降水量占全年的70%左右。多年平均气温17.8～18.8C，最热7～8月份平均气温为28.0～28.8C，最冷1月份平均气温为7.2～7.9C，极端最高气温43.0C（2006.8.15），最低-3.1C。区内主导风向为东北风，次要风向为北风，平均风速1.5m/s。3、地质构造场地位于北碚向斜西翼，本场地优势地层产状为110°∠8°，岩层呈单斜产出，层序清楚，层面结合差，砂泥岩结合面结合很差，为软弱结构面。场区内未发现断层及活动性大断裂通过，地质构造简单。4、不良地质现象及地质灾害经工程地质调查、访问和钻探揭露，本工程场地目前未发现滑坡、崩塌等不良地质作用。场地范围内无对工程建设不利的埋藏物，场地现状稳定。5、地层岩性2场地地层主要为第四系全新统人工填土（Q4ml）、第四系全新统残坡积粉质粘土（Q4el+dl）和侏罗系中统沙溪庙组（J2s）泥岩、砂岩。6、地勘报告钻孔柱状图、剖面图施工图内容三、基础工程概况1、本工程基础采用人工挖孔桩+独立基础为主，附带少量的条形基础。现主要介绍人工挖孔桩；桩基以完整中等风化泥岩、中等风化砂岩为基础持力层，中等风化泥岩天然单轴抗压强度标准值frk≥6.35MPa，地基承载力特征值fa=2.200Mpa，中等风化砂岩饱和单轴抗压强度标准值frk≥14.40MPa，地基承载力特征值fa=5.040Mpa。设计桩长不小于6米，人工挖孔灌注桩的桩身、护壁混凝土强度均为C30。32、本工程人工挖孔桩共计56根，其中1#商业97根、2#单拼36根、9#楼62根、10#楼91根、11#楼93根、D1#车库190根，其具体概况如下表：楼号桩径D(mm)桩类型桩最大深度有无地下水数量（根）备注中风化基岩面上深度L1（mm）嵌岩深度(mm）1#商业900圆桩现场确定1100无11000圆桩现场确定2000无621100圆桩现场确定2000无11200圆桩现场确定2000无41300圆桩现场确定2000无191500圆桩现场确定1500无1900*1700椭圆桩现场确定2000无12#楼900圆桩现场确定1100无51000圆桩现场确定2000无191200圆桩现场确定2000无11300圆桩现场确定2000无101500圆桩现场确定1500无19#楼900圆桩现场确定2000无61000圆桩现场确定1200无301200圆桩现场确定1600无131300圆桩现场确定1800无1310#楼1000圆桩现场确定1200;1600无49900*1300椭圆桩现场确定1800无10900*1500椭圆桩现场确定1800无15`900*1700椭圆桩现场确定1900无15900*2000椭圆桩现场确定2000无211#楼1000圆桩现场确定1200;1600无44900*1300椭圆桩现场确定1800无15900*1500椭圆桩现场确定1800无17900*1700椭圆桩现场确定1900无134900*2000椭圆桩现场确定2000无3900*2200椭圆桩现场确定200无1D1#车库900圆桩现场确定1000无41000圆桩现场确定1000无1141200圆桩现场确定1000无241300圆桩现场确定1000无251500圆桩现场确定1000无4900*1300椭圆桩现场确定1000无14900*1500椭圆桩现场确定1000无1四、周边环境1、经查资料本工程施工区域内无地下管线管网，无滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用，无地下文物。2、10#、11#楼周边场平过后，靠地下车库挡墙侧形成高切坡，高度最高处约13.5m；五、危险源识别和因素分析1.高处坠落地面作业人员或过往人员不慎坠入桩孔中；孔内作业人员在上下孔过程中失稳坠落孔底。2.物体打击地面物体掉入桩孔内，孔内升降中的工器具掉下，活底吊桶或箩筐装载的弃土掉下，或绳索断裂、吊桶脱钩下击中孔底作业人员...
