屋顶分布式光伏电站设计及施工方案培训资料VIP免费

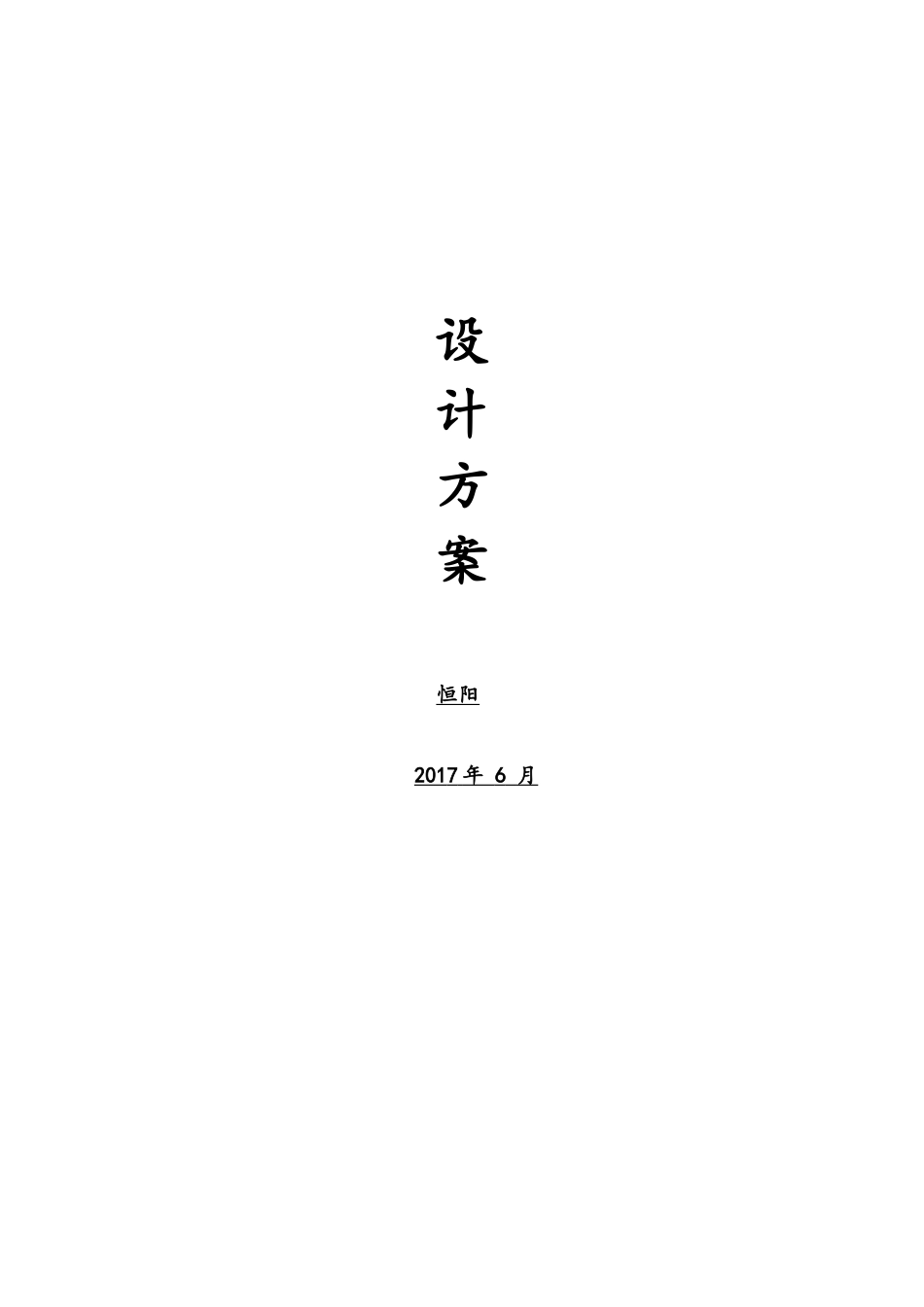

设计方案恒阳2017年6月第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。地处黄河冲击平原，地势西南高、东北低。平均坡降约1/7500，海拔高度27.5-49.0米。属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。年干燥度为1.7-1.9。春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。年平均气温为13.1℃。全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。属于太阳能资源三类可利用地区。结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页经由220V线路与业主室内低压配电网进行连接，送入电网。房屋周围无高大建筑物，在设计时未对此进行阴影分析。2、配重结构设计根据最新的建筑结构荷载规范GB5009-2012中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。每横排之间间距为0.5m，便于组件后期的安装和维护。方便根据实际需要设计安装角度。3、光伏系统设计第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页一、光伏最佳方阵倾斜角与方位为了保证本项目收益最大化，并且也为了组件安装简便与效果美观，最佳太阳能倾斜角度为30度，即朝正南向倾斜30度安装。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页二、光伏方阵前后最佳间距为了实现全年的最佳发电量并提高屋面利用率，按冬至日当天9:00至15:00为依据，光伏方阵列不会互相遮挡，此时的前后间距即为最佳间距。组件阵列与阵列间最低点间距保持在5米，光伏方阵列基本不会互相遮挡。第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页三、方阵串并联设计分布式光伏发电系统中太阳能电池组件电路相互串联组成串联支路。串联接线用于提升集电系统直流电压至逆变器电压输入范围，应保证太阳能电池组件在各种太阳辐射照度和各种环境温度工况下都不超出逆变器电压输入范围，确定串联支路太阳电池数量。四、电气系统设计根据光伏组件选型、光伏并网逆变器选型、光伏方阵串并联设计等情况，电气系统设计，如下图所示：五、防雷接地设计方阵的支架采用金属材料，在雷暴发生时，尤其容易受到雷击而毁坏，为避免因雷击和浪涌而造成经济损失，有效的防雷和电涌保护是必不可少的。防雷的主要措施设计如下：光伏发电设备和建筑的接地系统通过镀锌钢相互连接，在焊接处也要进行防腐防锈处理，这样既可以减小总接地电阻又可以通过相互网状第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页交织连接的接地系统可形成一个等电位面，显著减小雷电作用在各地线之间所产生的过电压。针对本案光伏发电系统，防雷设计包括外部防雷装置（接地引下线）和内部防雷装置（浪涌保护），如下图所示：防雷设计说...
