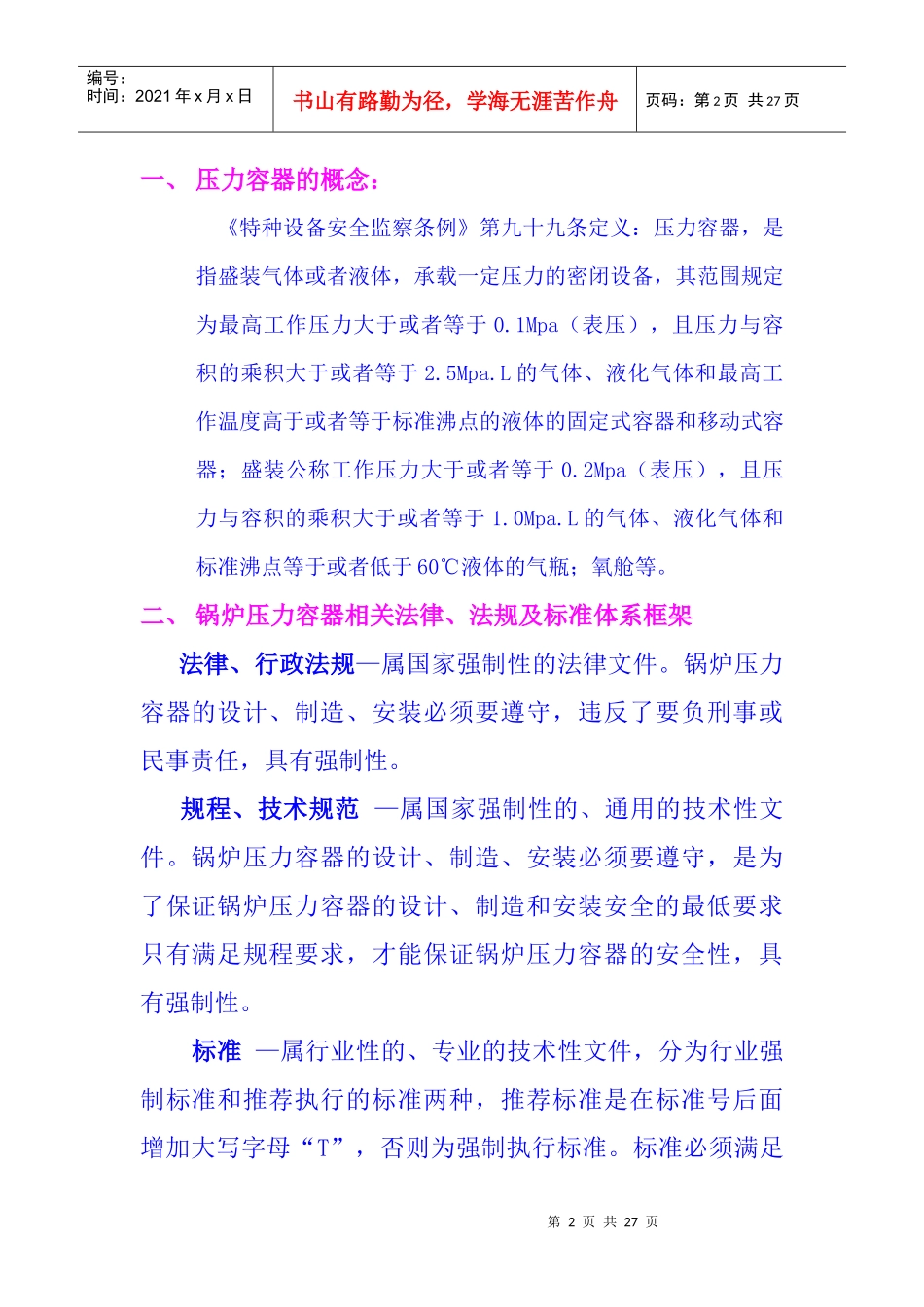

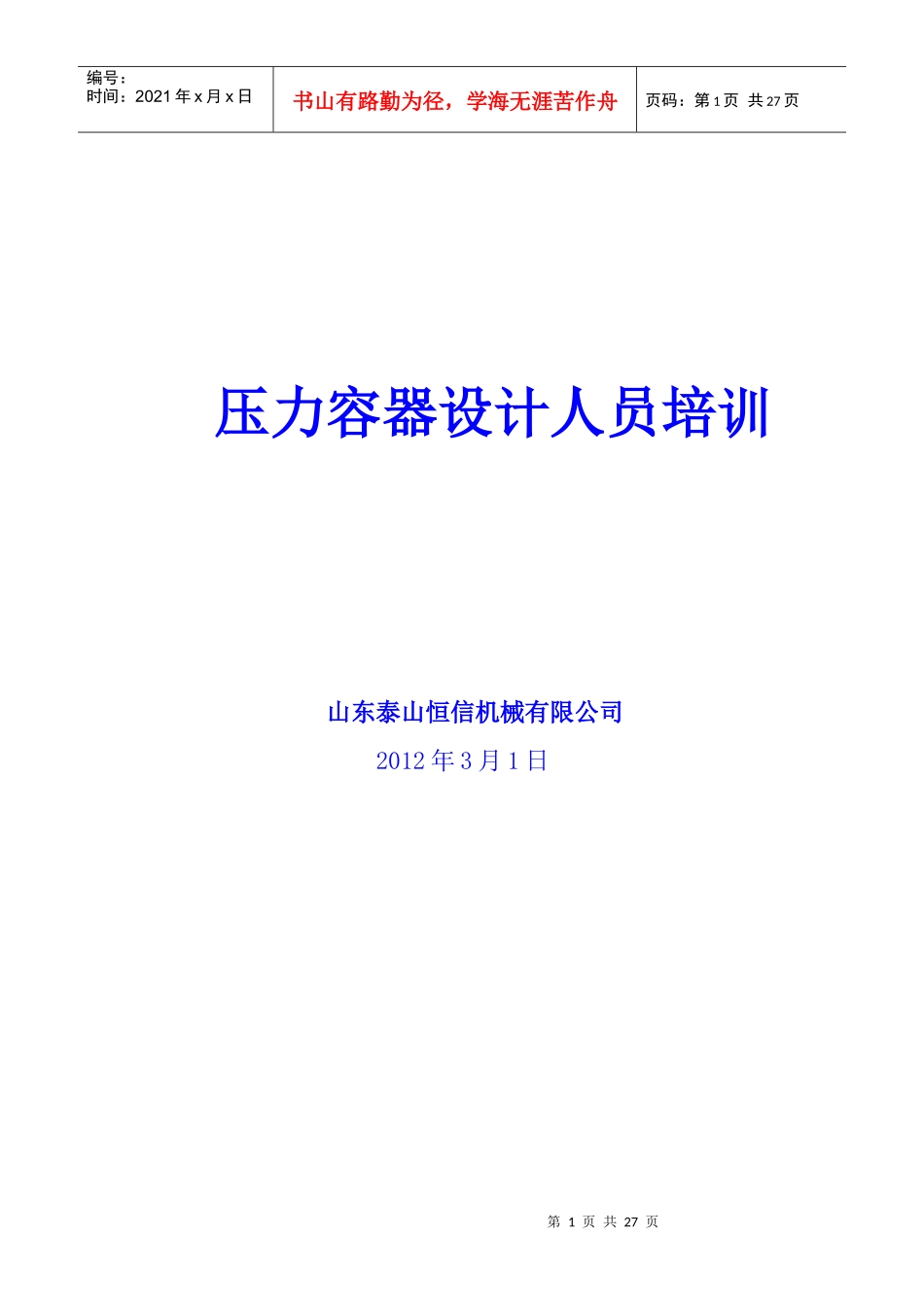

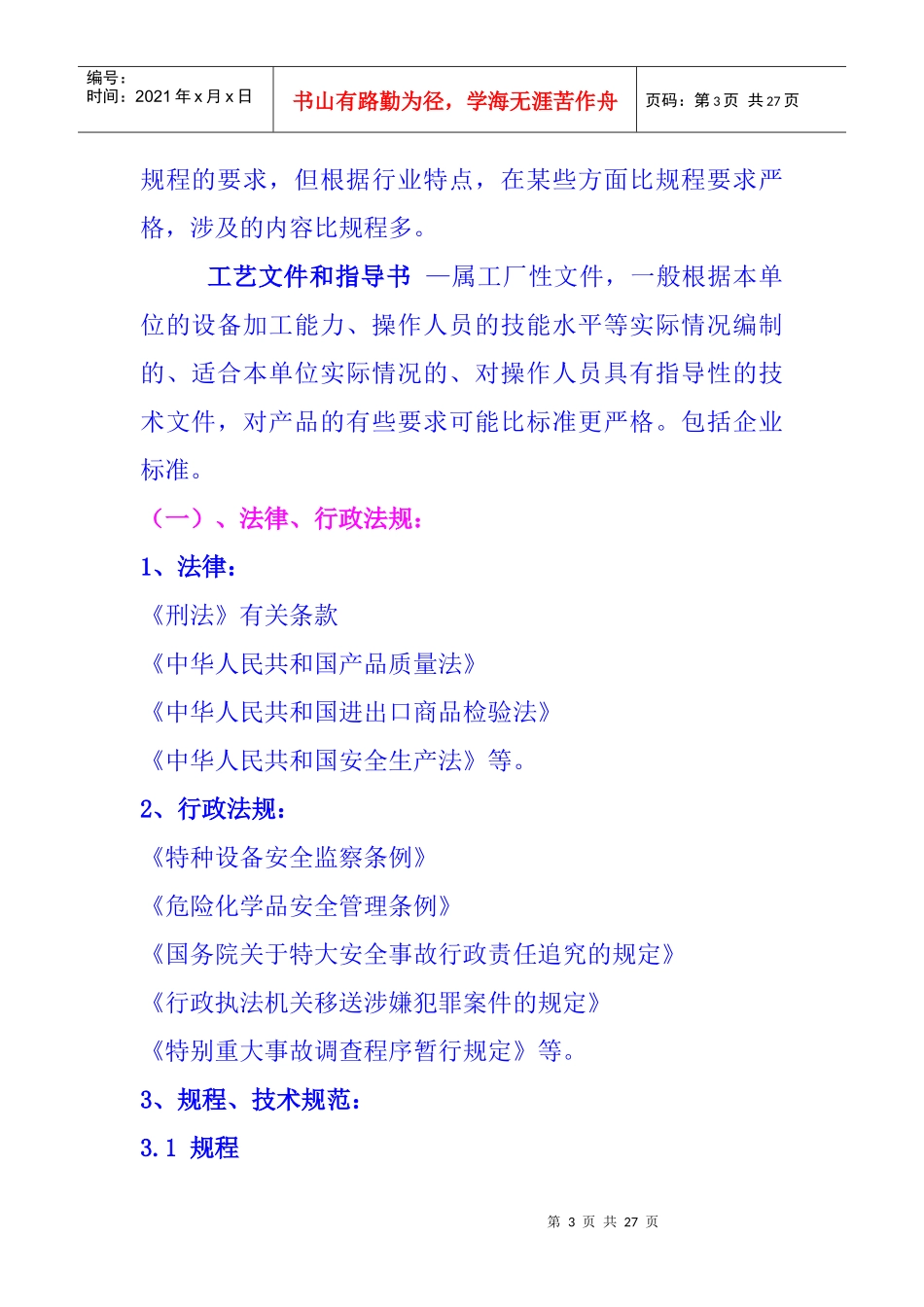

第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共27页压力容器设计人员培训山东泰山恒信机械有限公司2012年3月1日第2页共27页第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共27页一、压力容器的概念:《特种设备安全监察条例》第九十九条定义:压力容器,是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1Mpa(表压),且压力与容积的乘积大于或者等于2.5Mpa.L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.2Mpa(表压),且压力与容积的乘积大于或者等于1.0Mpa.L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶;氧舱等。二、锅炉压力容器相关法律、法规及标准体系框架法律、行政法规—属国家强制性的法律文件。锅炉压力容器的设计、制造、安装必须要遵守,违反了要负刑事或民事责任,具有强制性。规程、技术规范—属国家强制性的、通用的技术性文件。锅炉压力容器的设计、制造、安装必须要遵守,是为了保证锅炉压力容器的设计、制造和安装安全的最低要求只有满足规程要求,才能保证锅炉压力容器的安全性,具有强制性。标准—属行业性的、专业的技术性文件,分为行业强制标准和推荐执行的标准两种,推荐标准是在标准号后面增加大写字母“T”,否则为强制执行标准。标准必须满足第3页共27页第2页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共27页规程的要求,但根据行业特点,在某些方面比规程要求严格,涉及的内容比规程多。工艺文件和指导书—属工厂性文件,一般根据本单位的设备加工能力、操作人员的技能水平等实际情况编制的、适合本单位实际情况的、对操作人员具有指导性的技术文件,对产品的有些要求可能比标准更严格。包括企业标准。(一)、法律、行政法规:1、法律:《刑法》有关条款《中华人民共和国产品质量法》《中华人民共和国进出口商品检验法》《中华人民共和国安全生产法》等。2、行政法规:《特种设备安全监察条例》《危险化学品安全管理条例》《国务院关于特大安全事故行政责任追究的规定》《行政执法机关移送涉嫌犯罪案件的规定》《特别重大事故调查程序暂行规定》等。3、规程、技术规范:3.1规程第4页共27页第3页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共27页《蒸汽锅炉安全技术监察规程》(劳部发〔1996〕276号)《热水锅炉安全技术监察规程》(劳锅字〔1997〕74号)《非金属压力容器安全技术监察规程》(TSGR0001-2005)《超高压容器安全技术监察规程》(TSGR0002-2005)《简单压力容器安全技术监察规程》(TSGR0003-2007)《固定式压力容器安全技术监察规程》(TSGR0004-2009)《电力工业锅炉压力容器监察规程》(DL612-1996)等3.1技术规范1、《锅炉压力容器制造监督管理办法》(国家质量监督检验检疫总局令第22号)2、《锅炉压力容器制造许可条件》(国质检锅〔2003〕194号)3、《锅炉压力容器制造许可工作程序》(国质检锅〔2003〕194号)4、《锅炉压力容器产品安全性能监督检验规则》(国质检锅〔2003〕194号)5、《特种设备制造、安装、改造、维修质量保证体系基本要求》(TSGZ0004-2007)6、《特种设备制造、安装、改造、维修许可鉴定评审细第5页共27页第4页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共27页则》(TSGZ0005-2007)7、《锅炉压力容器管道焊工考试与管理规则》(国质检锅〔2002〕109号)8、《特种设备无损检测人员考核与监督管理规则》(国质检锅〔2003〕248号)9、《压力容器压力管道设计许可规则》(TSGR1001-2008)等4、标准2、压力容器常用标准有:1GB150.1-GB150.4-2011压力容器2JB/T4731-2005钢制卧式容器3NB/T47003.1-2009钢制焊接常压容器4JB/T4730.1~JB/T4730.6-2005承压设备无损检测5JB/T4709-2000钢制压力容器焊接规程6JB/T4711-2003压力容器涂敷与运输包装7SH3022-1999石油化工设备和管道涂料8NB/T47002.1~NB/T47002.4-2009压力...
