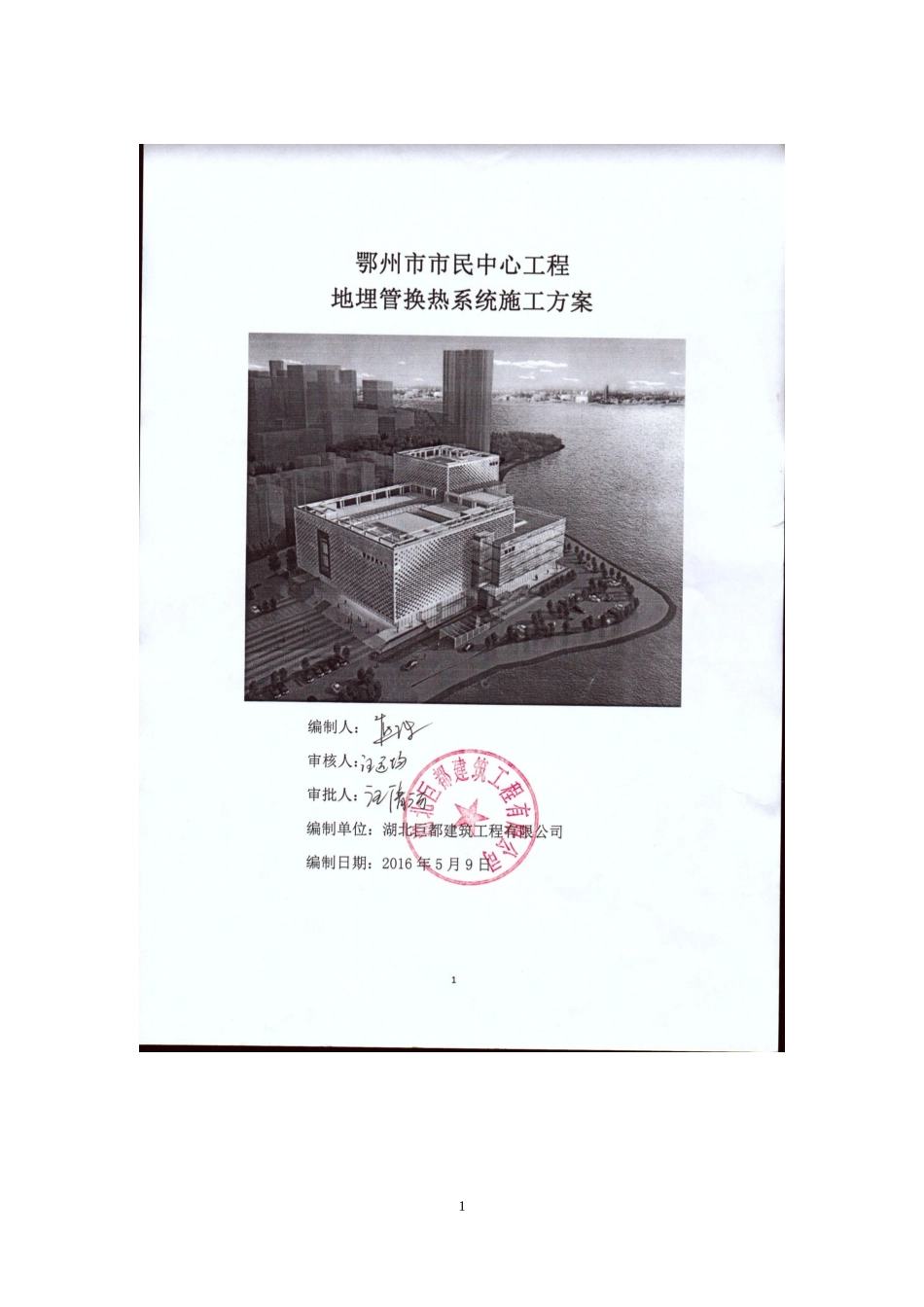

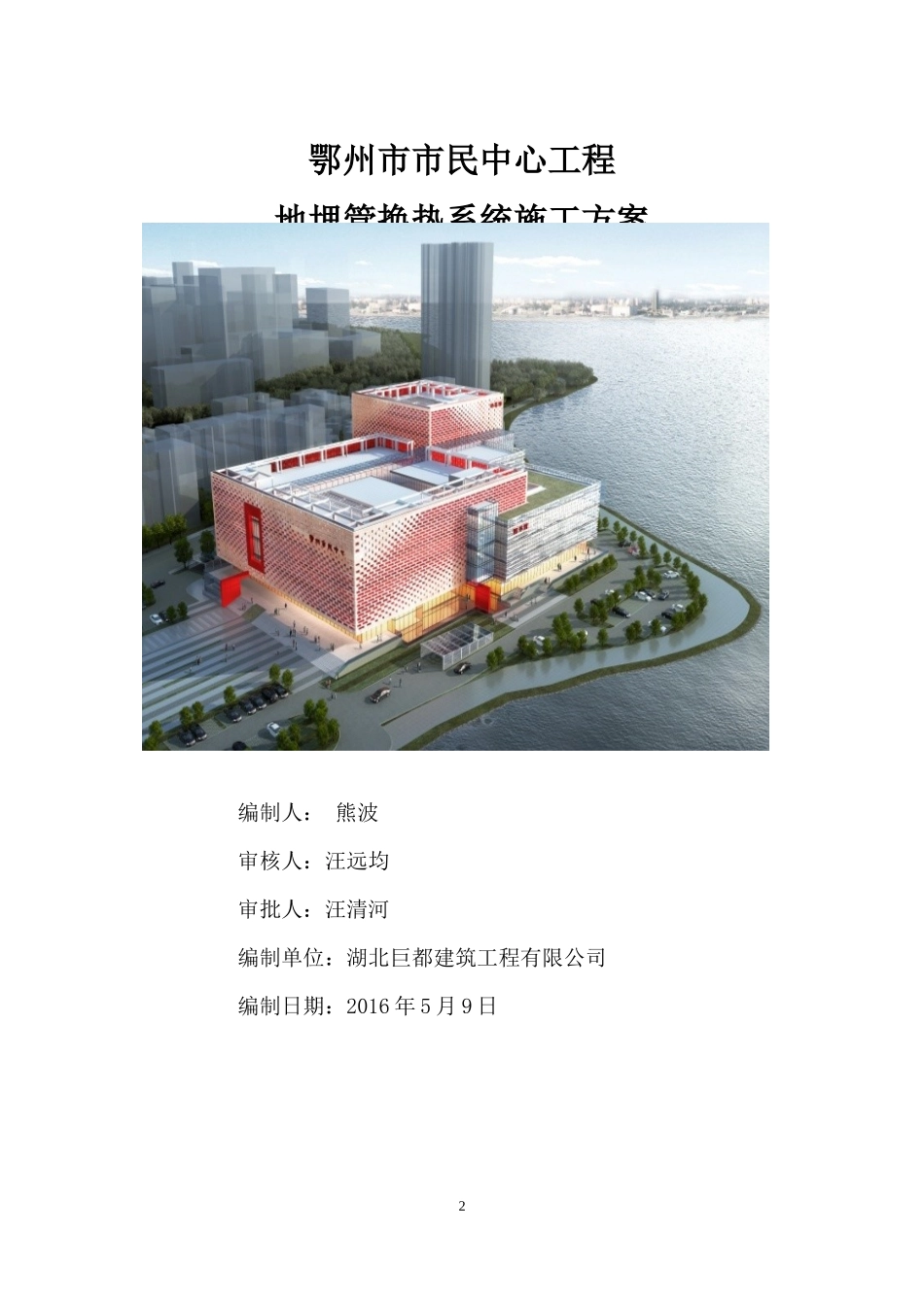

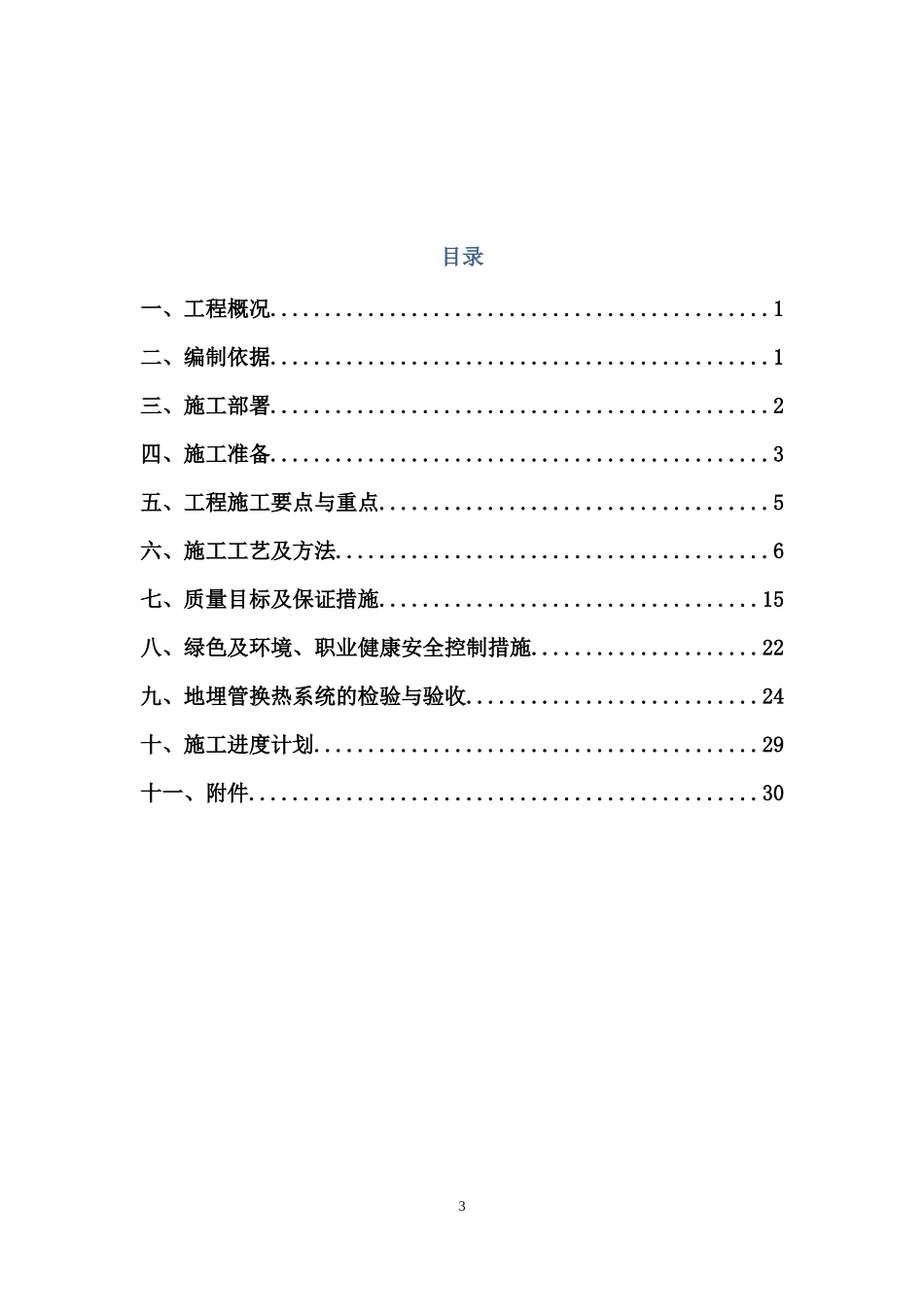

112鄂州市市民中心工程地埋管换热系统施工方案编制人：熊波审核人：汪远均审批人：汪清河编制单位：湖北巨都建筑工程有限公司编制日期：2016年5月9日32目录一、工程概况..............................................1二、编制依据..............................................1三、施工部署..............................................2四、施工准备..............................................3五、工程施工要点与重点....................................5六、施工工艺及方法........................................6七、质量目标及保证措施...................................15八、绿色及环境、职业健康安全控制措施.....................22九、地埋管换热系统的检验与验收...........................24十、施工进度计划.........................................29十一、附件...............................................3031一、工程概况1.1建筑设计概况鄂州市市民中心工程位于鄂州市城南，西侧与北侧临洋澜湖，南侧为胡家畈居民区，东侧紧邻古城路。本工程总建筑面积为55507.6㎡，其中地上建筑面积35148.2㎡，地下两层，局部一层，地下建筑面积：20359.4㎡。地上含三个主楼：档案馆(9982.10㎡)、图书馆(9996.90㎡)、市民服务中心(15169.2㎡)，采用人工挖孔灌注墩基础和局部柱下独立柱基。1.2建设工程概况表1.3室外地埋换热器概况鄂州市市民中心室外地埋换热器系统采用垂直钻孔埋管方式，垂直埋管群井布置于绿化带下面，共计424口（A区106口、B区100口、C区106口、D区112口）双管U型DN25管，管材采用高密度聚乙烯管（PE100,1.6Mpa）,井径150mm，有效埋深120m，间距大于4.0m,详见附件附图。地下埋管换热器环路的水平管为DN25-DN50,PE100,1.6Mpa1.3.1室外地埋换热井分区平面布置图（见附图）二、编制依据1.鄂州市市民中心工程施工图纸2.《鄂州市市民中心岩土工程勘察报告书》3.《地源热泵系统工程技术规范》要求4.《聚乙烯管道工程技术规程》（CJJ63-2008）5.《通风与空调工程施工及验收规范》（GB50243-2002）6.《地源热泵系统工程技术规范》（GB50366-2005）7.《地埋聚乙烯给水管道工程技术规范》（CJJ101-2004）三、施工部署3.1施工总体部署根据本工程场地的特点，本工程划分为两部分施工（1）地源井工程部分，包括采集系统管选材预制、垂直钻孔及下管、水平管沟槽开挖与水平管安装、系统水压试验。此部分中垂直钻孔下管在土建单位砌筑抹灰完成后完工后进场施工（时间节点2017.2.20号），水平管及干管随钻孔完成后进行施工。（2）地源热泵机组安装部分，包括地源热泵机组安装、离心水泵安装、集、分水器安装、膨胀水箱安装、阀门构配件安装。此部分在地源井部分结束后进场施工（时间节点2017.4.20号）。工程名称鄂州市市民中心项目项目地点鄂州市城南（原湖北省鄂州理工中专）建设单位鄂州市政府投资工程管理中心勘察单位鄂州市勘测院设计单位中南建筑设计院股份有限公司监理单位鄂州市工程建设监理公司施工单位中建三局集团有限公司213.2施工阶段划分3.3工程目标（1）质量目标达到《建筑工程施工质量验收统一标准》（GB50300-2013）合格标准，必须获得中国建设工程“鲁班奖”。（2）工期目标更具总包单位工期进度计划安排，总工期120日历天，确保在工期内完成全部工程内容。（3）职业健康安全、文明施工目标严格执行OHSAS18000职业健康安全管理标准，确保不发生重大伤亡和火灾事故；杜绝死亡事故；轻伤频率控制在3‰以下；杜绝因安全文明施工问题被地方政府通报批评和处罚；现场文明施工符合鄂州市市建筑施工现场安全资料标准化和中建三局施工现场安全防护标准化图册管理要求,须对工地实行花园式管理。确保“鄂州市安全文明施工工地”，创“AAA级全国安全文明标准化工地”。（4）成本目标成本在目标成本上降低1%，实际科技创效不低于100万元。四、施工准备工作内容：技术准备、材料、机具准备、劳动组织准备4.1技术准备：1.熟悉、核对设计图纸的内容：（1）核对拟建工程地点、建筑总平面图与现场情况是否一致。（2）核对设计图纸是否完整、齐全，...
