导卫的安装与调整(棒材)敬业新VIP免费

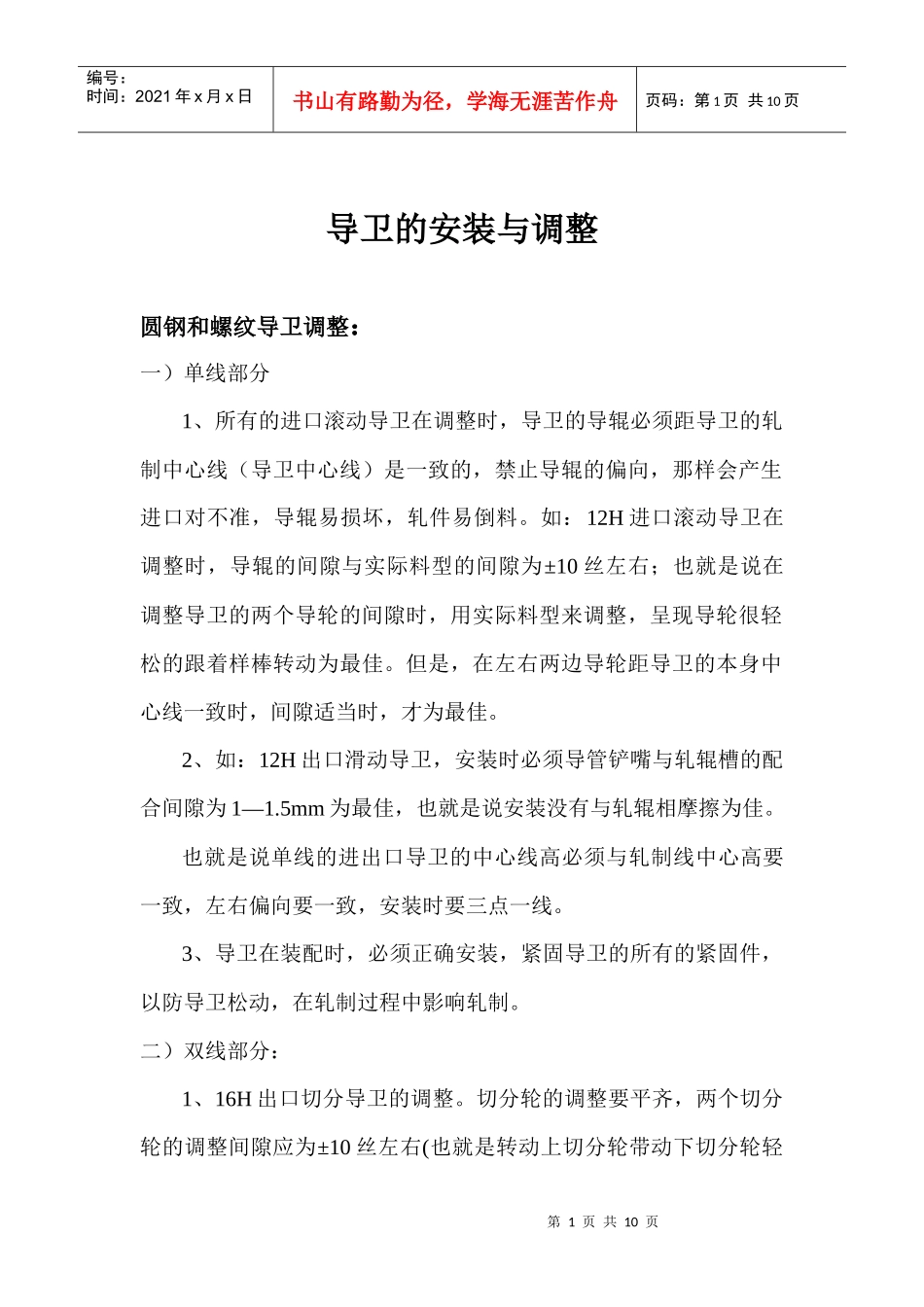

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页导卫的安装与调整圆钢和螺纹导卫调整：一）单线部分1、所有的进口滚动导卫在调整时，导卫的导辊必须距导卫的轧制中心线（导卫中心线）是一致的，禁止导辊的偏向，那样会产生进口对不准，导辊易损坏，轧件易倒料。如：12H进口滚动导卫在调整时，导辊的间隙与实际料型的间隙为±10丝左右；也就是说在调整导卫的两个导轮的间隙时，用实际料型来调整，呈现导轮很轻松的跟着样棒转动为最佳。但是，在左右两边导轮距导卫的本身中心线一致时，间隙适当时，才为最佳。2、如：12H出口滑动导卫，安装时必须导管铲嘴与轧辊槽的配合间隙为1—1.5mm为最佳，也就是说安装没有与轧辊相摩擦为佳。也就是说单线的进出口导卫的中心线高必须与轧制线中心高要一致，左右偏向要一致，安装时要三点一线。3、导卫在装配时，必须正确安装，紧固导卫的所有的紧固件，以防导卫松动，在轧制过程中影响轧制。二）双线部分：1、16H出口切分导卫的调整。切分轮的调整要平齐，两个切分轮的调整间隙应为±10丝左右(也就是转动上切分轮带动下切分轮轻第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页松转动就可以了)。切分刀片应与切分轮、进口夹板在同一条中心线上，叫三点一线。注：切分导卫得进口夹板〈铲嘴〉在与轧辊装配时，必须和轧辊配合间隙为〈１mm〉良好。2、17H出口扭转导卫〈０１－０２〉的调整。在轧制过程中，根据实际轧速，根据实际轧制品种来调整扭转导卫的扭转角度；轧制速度越快，两个扭转轮的间隙越大。用实际料型测量扭转导卫的扭转角度应为最佳。在轧制速度越快的情况下，用实际样棒调整的如下α角度越来越小。一般呈现的角度为15°左右。（在轧制过程中可以用以下圆棒来调整两辊的间隙。如：φ22*2的用圆钢22mm来调整；。）分别用样棒来调整，调整时两个扭转轮跟转就可以，轻松转动不易太紧。出口扭转导卫呈现的角度图：3、在轧制中（15–16）架滚动导卫（0930B/C）的导轮，必须左右两边导轮各自两平齐，每两边的导轮距导卫中心线为一致，调整导轮间隙，用实际料型调整导轮，四个导轮跟着转，不要太紧，用实际样棒来调整导辊，如导辊很轻松的在跟着转动，实际料棒在导卫的左右移动又很轻则为最佳（在没有样棒时，调整间隙比实际来料大0.5mm左右）.第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页三）二切分轧制：1、在轧制（φ22×2）的轧制工艺，前提条件必须保证轧机左右辊辊缝是一致的，禁止错辊，导卫安装适当。在保证导卫和轧辊调整良好时，就是保证了料型的基本尺寸是一致的，二切分轧制关键是料型的变化，料型必须符合基本尺寸，才能保证轧制的顺利进行，才能保证产品合格。2、二切分的导卫安装和调整〈DCR—2—00〉①保证二切分轮的安装正确，保证切分轮的两个切分韧是平齐的；②切分轮的调整间隙为±10丝；③保证分料盒的刀片与切分轮的韧口基本平齐，避免偏斜，产生粘钢；④二切分进口夹板〈进口铲嘴〉中心必须与切分轮、二切分刀片的中心线在同一条线上，注：〈进口铲嘴与轧辊表面轧槽的间隙应为１mm最佳〉。⑤在轧制二切分时，导卫的刀片和切分辊必须冷却良好，避免两个切分刀片之间温度过高产生粘钢和导辊中心温度过高会产生自然退火，影响使用寿命和轧制。⑥二切分导卫必须保证与轧机的安装是正确的，料型的正确性才能保证进一步解决问题；必须保证进出口导卫的调整是良好的，第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页整个轧制系统良好，才能顺利达产。3、在轧制二切分时常出现以下问题：⑴轧制成品的两根不一样大，①一边比一边大，则是可以调节15H进口是否预切偏，切向进口导辊的调节过大，再检查两头的辊缝是否一致等；②出现16H到17H次之间右边高左边低，17H到18H右边低左边高现象，首先检查17H轧辊的两头辊缝是否一直，在检查18H的轧辊辊缝。⑵出现二切分导卫粘钢的现象时，可以看一下冷却是否良好，如，冷却良好，可以看一...
