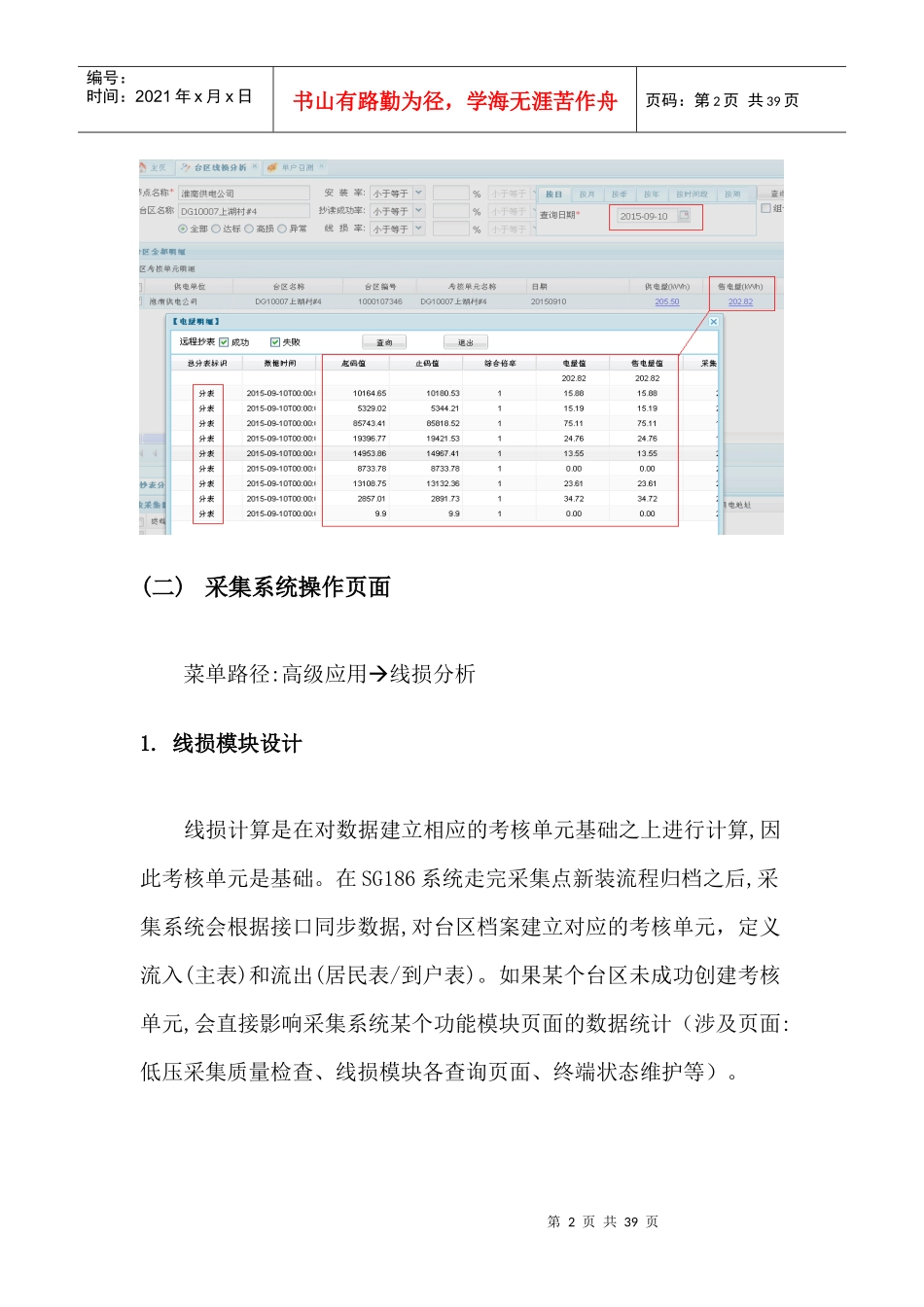

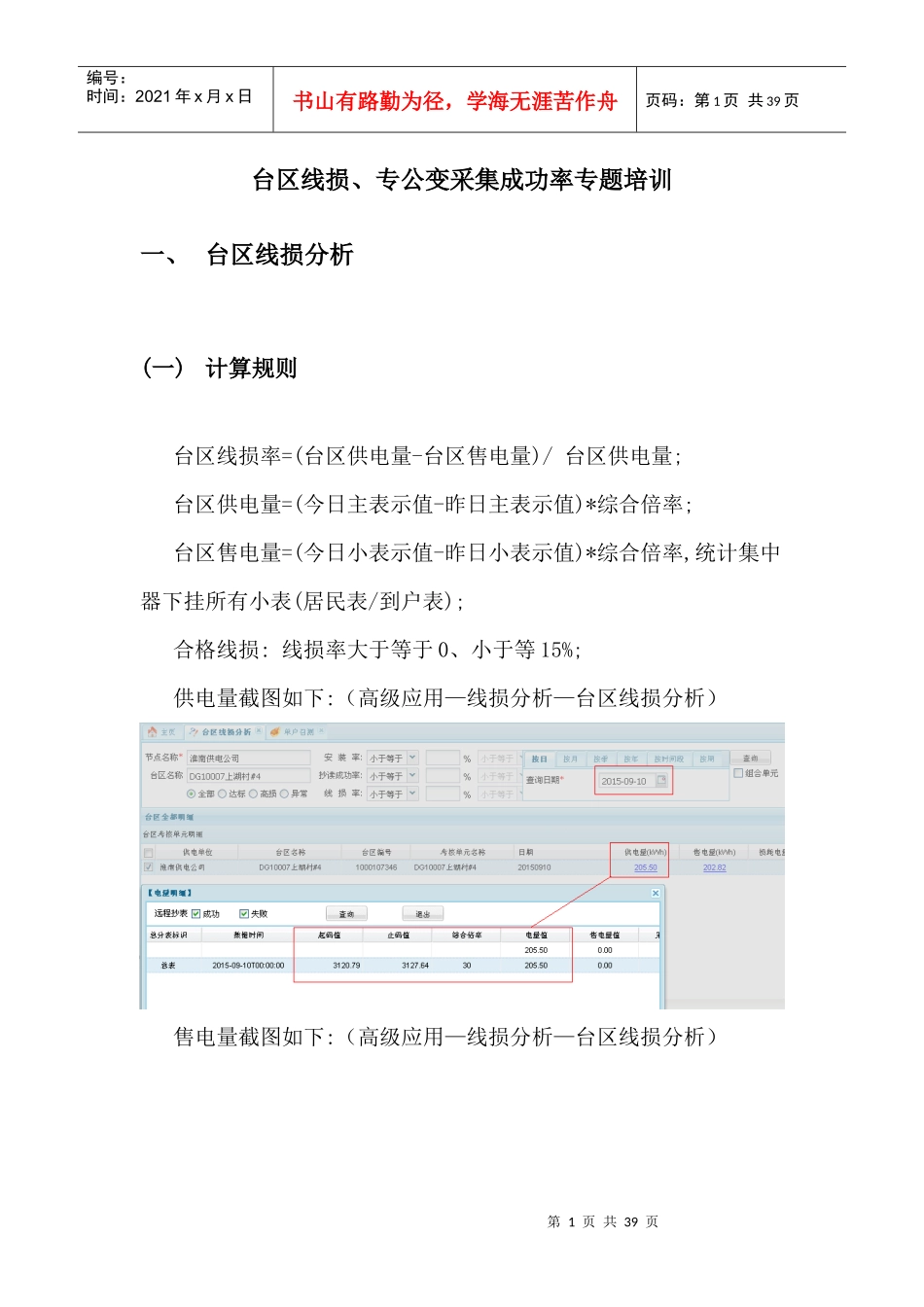

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页台区线损、专公变采集成功率专题培训一、台区线损分析(一)计算规则台区线损率=(台区供电量-台区售电量)/台区供电量;台区供电量=(今日主表示值-昨日主表示值)*综合倍率;台区售电量=(今日小表示值-昨日小表示值)*综合倍率,统计集中器下挂所有小表(居民表/到户表);合格线损:线损率大于等于0、小于等15%;供电量截图如下:（高级应用—线损分析—台区线损分析）售电量截图如下:（高级应用—线损分析—台区线损分析）第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页(二)采集系统操作页面菜单路径:高级应用线损分析1.线损模块设计线损计算是在对数据建立相应的考核单元基础之上进行计算,因此考核单元是基础。在SG186系统走完采集点新装流程归档之后,采集系统会根据接口同步数据,对台区档案建立对应的考核单元，定义流入(主表)和流出(居民表/到户表)。如果某个台区未成功创建考核单元,会直接影响采集系统某个功能模块页面的数据统计（涉及页面:低压采集质量检查、线损模块各查询页面、终端状态维护等）。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页图1-1此页面显示全省各地市公司建立考核单元的台区信息，默认条件：考核单元分类为台区，组合表示为否；也可显示某地市公司建立考核单元的台区信息，即从左边树选择相应市公司即可，操作如下：从左边树选择供电公司，如图1-2：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页图1-2显示台区信息，如图1-3：图1-3点击页面中任一条记录配置[考核单元修改]链接，将显示该考核第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页单元的考核组成部分，如图1-4：图1-4点击[台区用户]链接，显示考核单元的注入(主表)、流出(小表)组成部分，如图1-6：图1-6如果发现台区中部分电表没有创建流入或者流出,需要重新创建考核单元。第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页也可从左边树选择某台区，主页面将显示该台区的相关信息，操作如下：从左边树选择供电公司，如图1-9：图1-9点击查询，显示台区的相关信息，如图1-10:第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页图1-10在SG186营销系统走完新装流程后，接口程序会自动创建考核单元。可能由于数据问题，个别台区或专变用户没有自动创建，此时点击[新建]按钮，主页面跳转到新建考核单元页面，手工创建考核单元，点击新建，如图1-11：图1-11从左边树选择相应的市公司，条件是否注册选择否，条件公变专变标志选择公变还是专变(默认都选中)点击查询，列表中将显示该公司没有建考核单元的台区或专变用户信息，操作如下：从左边树选择供电公司，如图1-12：第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页图1-12是否注册选择否，点击查询，如图1-13：图1-13点击自动创建考核单元，弹出是否创建考核单元对话框，如图1-14：第9页共39页第8页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共39页图1-14点击是按钮，就将选中的台区或专变用户设置为考核单元。2.线损综合分析该页面按照台区、线路（线路目前暂无数据,因为SG186档案很多线路没有装接关口表）、分压、分区、日、月、季、年提供全省各地市台区线损的明细查询，默认显示符合条件的台区总数、台区编达标数、高损台区数、线损异常台区数、各占比等信息。当按照线路、分压、分区查询时显示标题显示略有差别。以下按照台区线损示例。3.台区线损统计第10页共39页第9页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共39页图2-14.线损异常统计图2-2该页面对异常台区、供电量小于售电量、供/售电量为0的台区数量进行统计。点击数字链接，显示...
