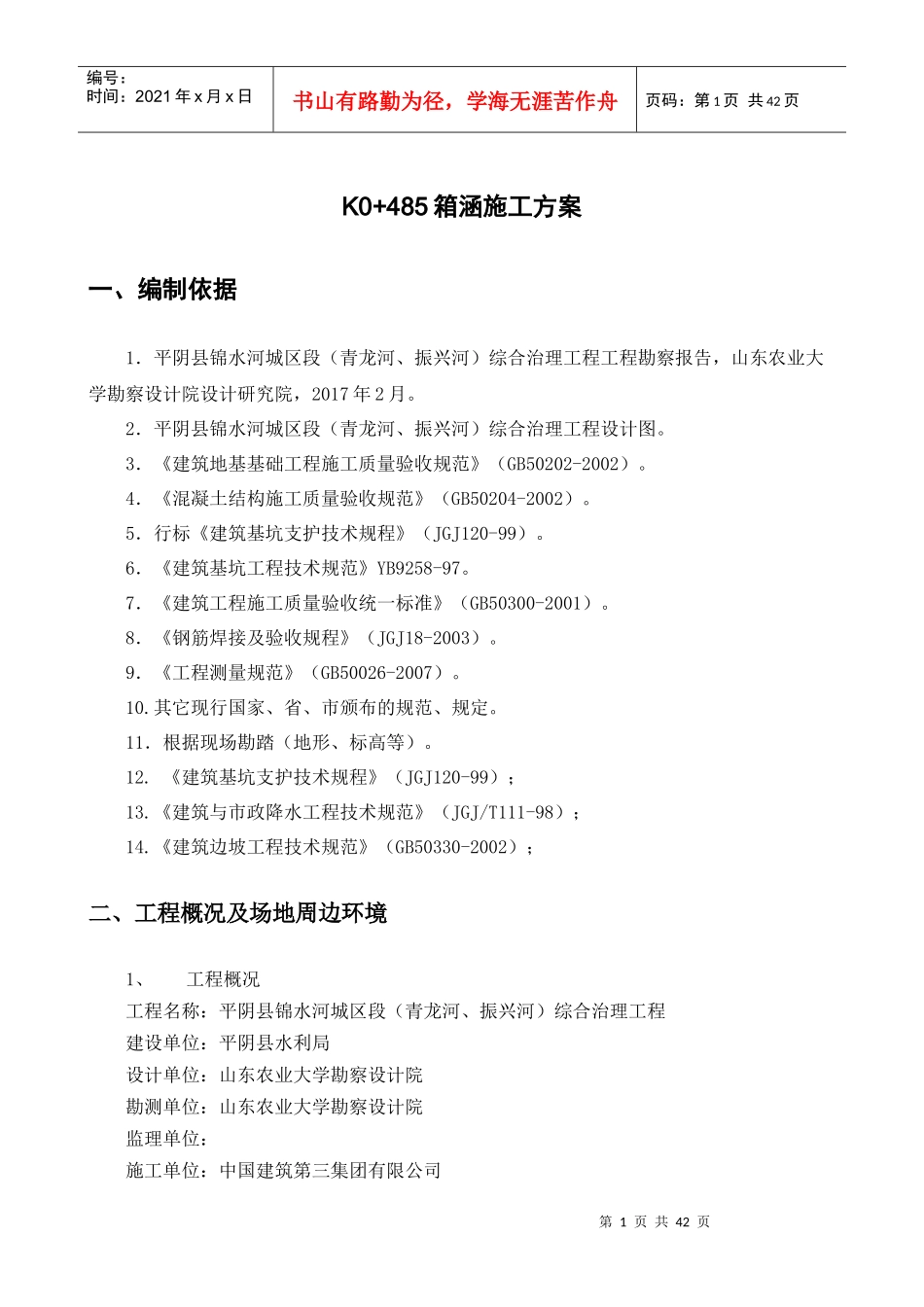

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页K0+485箱涵施工方案一、编制依据1．平阴县锦水河城区段（青龙河、振兴河）综合治理工程工程勘察报告，山东农业大学勘察设计院设计研究院，2017年2月。2．平阴县锦水河城区段（青龙河、振兴河）综合治理工程设计图。3．《建筑地基基础工程施工质量验收规范》（GB50202-2002）。4．《混凝土结构施工质量验收规范》（GB50204-2002）。5．行标《建筑基坑支护技术规程》（JGJ120-99）。6．《建筑基坑工程技术规范》YB9258-97。7．《建筑工程施工质量验收统一标准》（GB50300-2001）。8．《钢筋焊接及验收规程》（JGJ18-2003）。9．《工程测量规范》（GB50026-2007）。10.其它现行国家、省、市颁布的规范、规定。11．根据现场勘踏（地形、标高等）。12.《建筑基坑支护技术规程》（JGJ120-99）；13.《建筑与市政降水工程技术规范》（JGJ/T111-98）；14.《建筑边坡工程技术规范》（GB50330-2002）；二、工程概况及场地周边环境1、工程概况工程名称：平阴县锦水河城区段（青龙河、振兴河）综合治理工程建设单位：平阴县水利局设计单位：山东农业大学勘察设计院勘测单位：山东农业大学勘察设计院监理单位：施工单位：中国建筑第三集团有限公司第2页共42页第1页共42页技术部材料后勤部施工班组项目经理项目总工项目副经理质安部施工部：资料预算部编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页本工程为K0+400钢筋混凝土箱涵为行人、车辆跨越锦水河而设计。位于平阴县东关建筑队院内。2、周边环境该工程施工场地平整基本满足施工要求，内管线要迁移。施工场地多集中在道路附近总体场地较窄，已有建筑物距离施工区较近对施工有一定影响，交通封闭施工，施工较方便。3、现场管理组织机构框图第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页三、工程地质及水文情况（一）工程地质根据工程地质勘察报告，工程场地位于平阴县西南--东南方向，横穿城区。工程地貌形态以黄河冲积平原和山前倾斜平原为主，桩号K0+000~K2+300段以黄河冲积平原，桩号K2+300~K2+880为山前倾斜平原。地貌南高北低，上游（东三里大桥）地面高程约53.11~55.03m，下游（绿安食品厂附近）地面标高约在37.2～37.5m，相对高差约在18m。根据钻探揭露资料并结合区域地质资料，河道附近内出露松散层为第四系全新世冲积物，下伏基岩我上寒武系石灰岩。地层结构有新至老分诉如下：1、层杂填土：浅黄色，松散，稍湿。成分较复杂，以壤土为主，沿线各处夹杂成分不一，局部含大量生活垃圾、建筑垃圾、植物根系等。2、淤泥质壤土褐色~黑褐色，软塑~可塑，刀切面稍粗糙，干强度及韧性中等，由轻微臭味，夹杂少量砂粒。3、层壤土黄褐色，可塑，土质均匀，切面稍有光泽，干强度及韧性中等，无摇震反应，无湿陷性。3-1壤土黄色~褐黄色，湿~很湿，软塑~可塑，刀切面较粗糙，干强度中等，韧性低，摇震反应中等，无光泽，无湿陷性。4、层壤土褐色，硬塑，土质均匀，切面有光泽，干强度及韧性高，无摇震反应。5、层壤土褐红色，硬塑，土质均匀，切面有光泽，干强度及韧性高，无摇震反应。局部见铁迹锈第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页斑。6、层石灰岩青灰色~灰白色，微晶结构，块状结构，呈中风化状，成分以白云石及方解石为主，含少量方解石石英脉，岩体较破碎，岩芯呈碎块状及短柱状，溶蚀现象稍发育，见溶孔，属较硬岩，较完整，岩体基本质量为Ⅲ级。本层局部出现溶洞，充填物主要以粘土为主，夹杂少量石灰岩碎块。（二）水文情况场地地下水按其埋藏条件和含水层岩性不同，分为第四系孔隙潜水和基岩裂隙潜水两种类型：。地下水主要受大气降水及地表水的渗透补给为主。勘察期间地下水埋深为1.2～2.0m。场区地下水对混凝土结构腐蚀等级为微腐蚀，对砼中钢筋腐蚀等级为微腐蚀性。四、基坑支护结构形式结构物基坑采用自然放坡，，坡度为1:1，坡面挂∅6@200钢筋网，喷60厚C20细石砼护面，内插长1200mm的∅16@1500钢...
