多功能会议室工程设计方案VIP免费

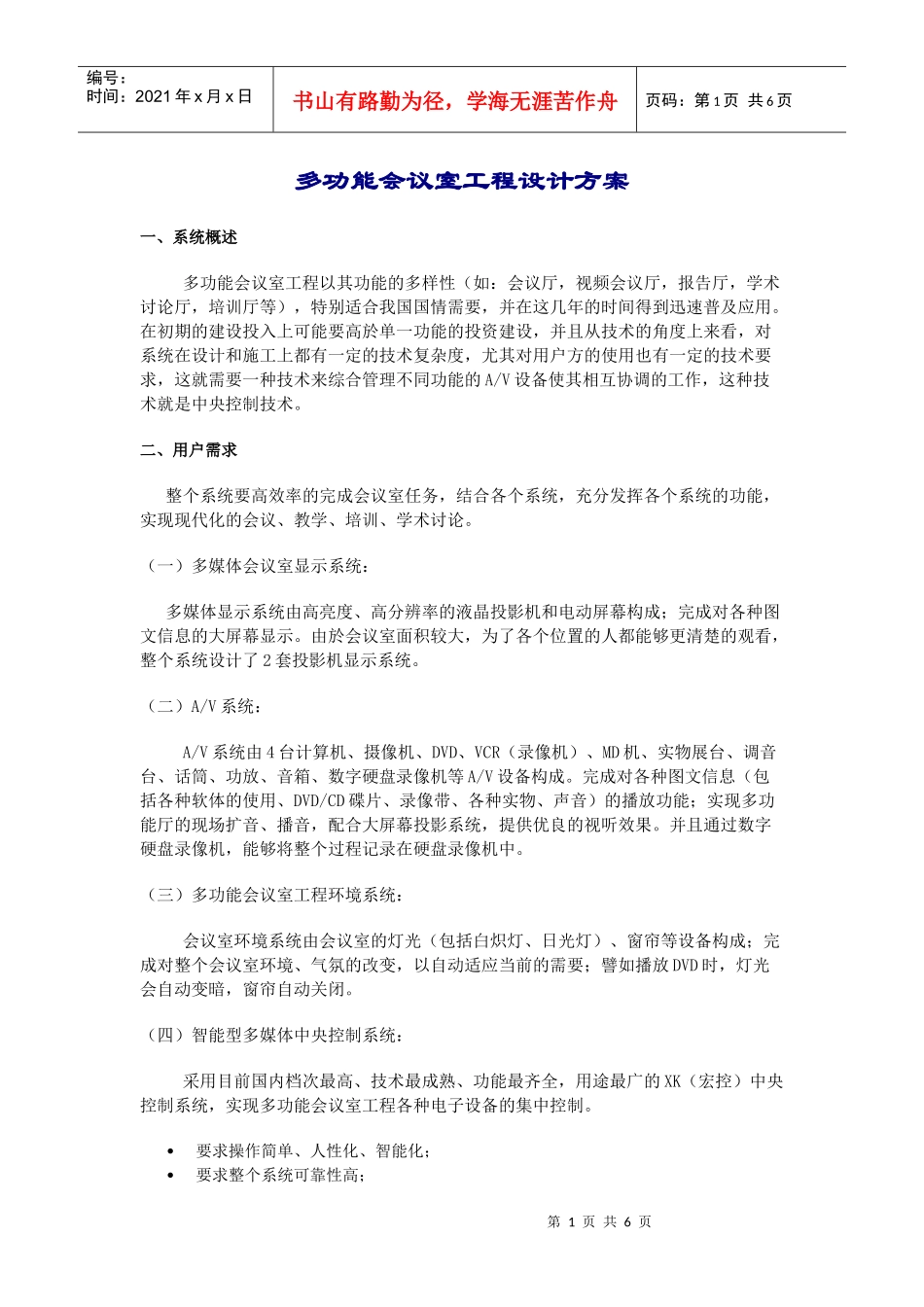

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页多功能会议室工程设计方案一、系统概述多功能会议室工程以其功能的多样性（如：会议厅，视频会议厅，报告厅，学术讨论厅，培训厅等），特别适合我国国情需要，并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设，并且从技术的角度上来看，对系统在设计和施工上都有一定的技术复杂度，尤其对用户方的使用也有一定的技术要求，这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作，这种技术就是中央控制技术。二、用户需求整个系统要高效率的完成会议室任务，结合各个系统，充分发挥各个系统的功能，实现现代化的会议、教学、培训、学术讨论。（一）多媒体会议室显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。由於会议室面积较大，为了各个位置的人都能够更清楚的观看，整个系统设计了2套投影机显示系统。（二）A/V系统：A/V系统由4台计算机、摄像机、DVD、VCR（录像机）、MD机、实物展台、调音台、话筒、功放、音箱、数字硬盘录像机等A/V设备构成。完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。并且通过数字硬盘录像机，能够将整个过程记录在硬盘录像机中。（三）多功能会议室工程环境系统：会议室环境系统由会议室的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个会议室环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。（四）智能型多媒体中央控制系统：采用目前国内档次最高、技术最成熟、功能最齐全，用途最广的XK（宏控）中央控制系统，实现多功能会议室工程各种电子设备的集中控制。要求操作简单、人性化、智能化；要求整个系统可靠性高；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；能够控制DVD、录像机、MD进行播放、停止、暂停等功能；能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；能够控制实物展台进行放大、缩小等功能；能够控制音量，进行音量大小的调节功能；能够控制A/V矩阵、VGA矩阵，实现音视频、VGA信号自动切换控制功能能够控制房间的灯光和窗帘，自动适应当前的需要；（五）多功能会议室工程设备清单：整个系统的设备清单（含控制方式分析）如下：用户设备名称数量单位受控方式XK控制设备投影机2台RS232主机上的RS232接口电动吊架2台Relay（继电器）SV-8电动屏幕2幅Relay（继电器）SV-8计算机8台控制图像切换控制投影机进行图像切换影碟机1台IR（红外）IR录像机1台IR（红外）IR卡座1台IR（红外）IRMD机1台IR（红外）IR实物展台1台IR（红外）IR摄像机2台IR/RS232IR/RS232外接视频1台无需控制话筒8支无需控制调音台1台无需控制功放1台控制音量SV-VOL音箱2对无需控制预留视频接口4个控制图像切换控制A/V矩阵进行图像切换预留电脑接口4个控制图像切换控制VGA矩阵进行图像切换A/V矩阵1台RS232主机上的RS232接口VGA矩阵1台RS232主机上的RS232接口日光灯2组Relay（继电器）SV-8第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页窗帘1组Relay（继电器）SV-8三、多功能会议室工程产品清单1、根据上述情况，列出XK宏控中央控制设备清单及说明：型号描述数量说明SV-PRO中央控制主机1中央控制信号处理ST-90006"无线彩色触摸1含ST-DC充电电源；用於主席台的操作RFGW双向无线接收器1接收ST-9000的控制指令，传送给主机SV-88路强电继电器2控制电动吊架、屏幕、设备电源、日光灯SV0804VGA矩阵1电脑信号切换SA0804AV矩阵1音视频信号切换SV-VOL音量控制器1控制功放音量XK-win电脑控制软件1控制软件IR红外发射棒8控制红外设备，如DVD/录像机/实物...
