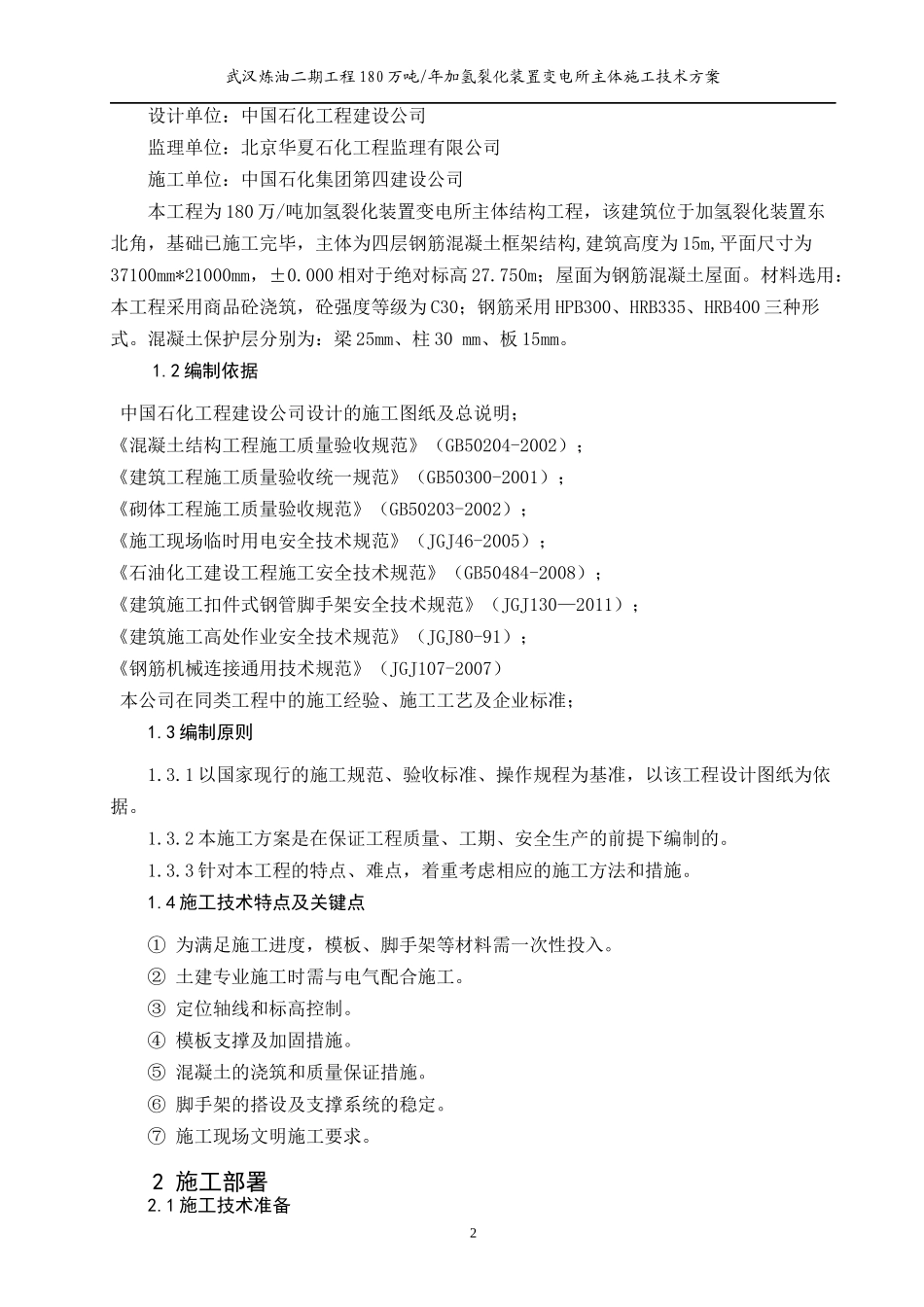

武汉炼油二期工程180万吨/年加氢裂化装置变电所主体施工技术方案目录1工程概况..................................................................12施工部署..................................................................23主体施工方案..............................................................44脚手架工程................................................................175质量保证措施..............................................................206安全保证措施..............................................................251．工程概况1.1工程概况工程名称：武汉炼油二期工程180万吨/年加氢裂化装置变电所建设单位：中国石油化工股份有限公司武汉分公司1武汉炼油二期工程180万吨/年加氢裂化装置变电所主体施工技术方案设计单位：中国石化工程建设公司监理单位：北京华夏石化工程监理有限公司施工单位：中国石化集团第四建设公司本工程为180万/吨加氢裂化装置变电所主体结构工程，该建筑位于加氢裂化装置东北角，基础已施工完毕，主体为四层钢筋混凝土框架结构,建筑高度为15m,平面尺寸为37100mm*21000mm，±0.000相对于绝对标高27.750m；屋面为钢筋混凝土屋面。材料选用：本工程采用商品砼浇筑，砼强度等级为C30；钢筋采用HPB300、HRB335、HRB400三种形式。混凝土保护层分别为：梁25mm、柱30mm、板15mm。1.2编制依据中国石化工程建设公司设计的施工图纸及总说明；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《建筑工程施工质量验收统一规范》（GB50300-2001）；《砌体工程施工质量验收规范》（GB50203-2002）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《石油化工建设工程施工安全技术规范》（GB50484-2008）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）；《建筑施工高处作业安全技术规范》（JGJ80-91）；《钢筋机械连接通用技术规范》（JGJ107-2007）本公司在同类工程中的施工经验、施工工艺及企业标准；1.3编制原则1.3.1以国家现行的施工规范、验收标准、操作规程为基准，以该工程设计图纸为依据。1.3.2本施工方案是在保证工程质量、工期、安全生产的前提下编制的。1.3.3针对本工程的特点、难点，着重考虑相应的施工方法和措施。1.4施工技术特点及关键点①为满足施工进度，模板、脚手架等材料需一次性投入。②土建专业施工时需与电气配合施工。③定位轴线和标高控制。④模板支撑及加固措施。⑤混凝土的浇筑和质量保证措施。⑥脚手架的搭设及支撑系统的稳定。⑦施工现场文明施工要求。2施工部署2.1施工技术准备2武汉炼油二期工程180万吨/年加氢裂化装置变电所主体施工技术方案2.1.1工程开工前由项目经理组织，项目工程师牵头，预算员、质检员、安全员、施工员、技术员、材料员等参加，熟悉审查图纸，提出施工图纸存在的疑点和问题，在图纸会审时给予解决，杜绝施工时现看图纸，发现问题现找有关人员解决的思想，影响工程施工。2.1.2编制劳动力使用计划，根据工程施工劳动力所需和工程进展情况，及时组织劳动力，以免因劳动力不足影响工程施工。2.1.3根据施工图纸，及时编制施工图预算，分析出工程材料使用计划，提出预制构件及其他半成品加工定货单，经项目经理审批后，交材料员，由材料员根据工程进度进展情况，及时组织材料进入施工现场。2.1.4建立例会制度，及时处理工程施工所出现的各种技术问题，协调各专业之间的穿插配合，保证工程按流水作业顺利进行，搞好与业主和监理公司专业工程师的技术协作问题。2.1.5现场技术管理人员要具有高度的责任心，对施工项目及时准确的进行技术指导。2.1.6按设计总图做好测量控制和设置基准点，定位放线必须持证上岗，并请监理单位进行复核。2.1.7脚手架工程设计计算和审定，要在结构施工前完成。2.1.8现场材料要进行报验和复检，特殊工种须报验，持证上岗，无特殊工种操作证不得从事特殊工种作业。2.2现场布置2.2.1生产设施布置1）按基础、主体、装饰等几个阶段进行平面布置，合理安排场地，达到文明施工标准。2）木方、钢筋堆放及加工场地、模板、工具堆放布置...
