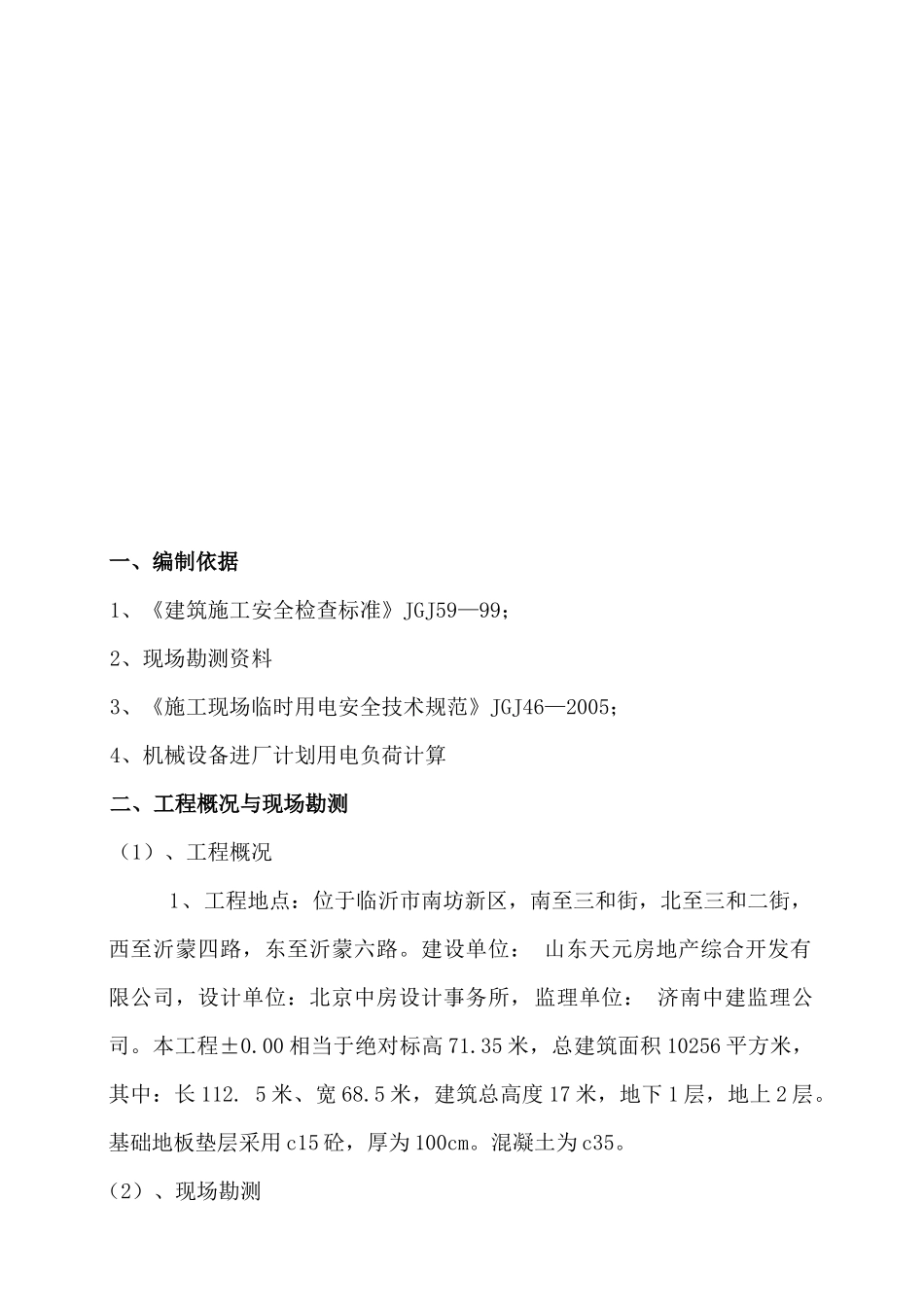

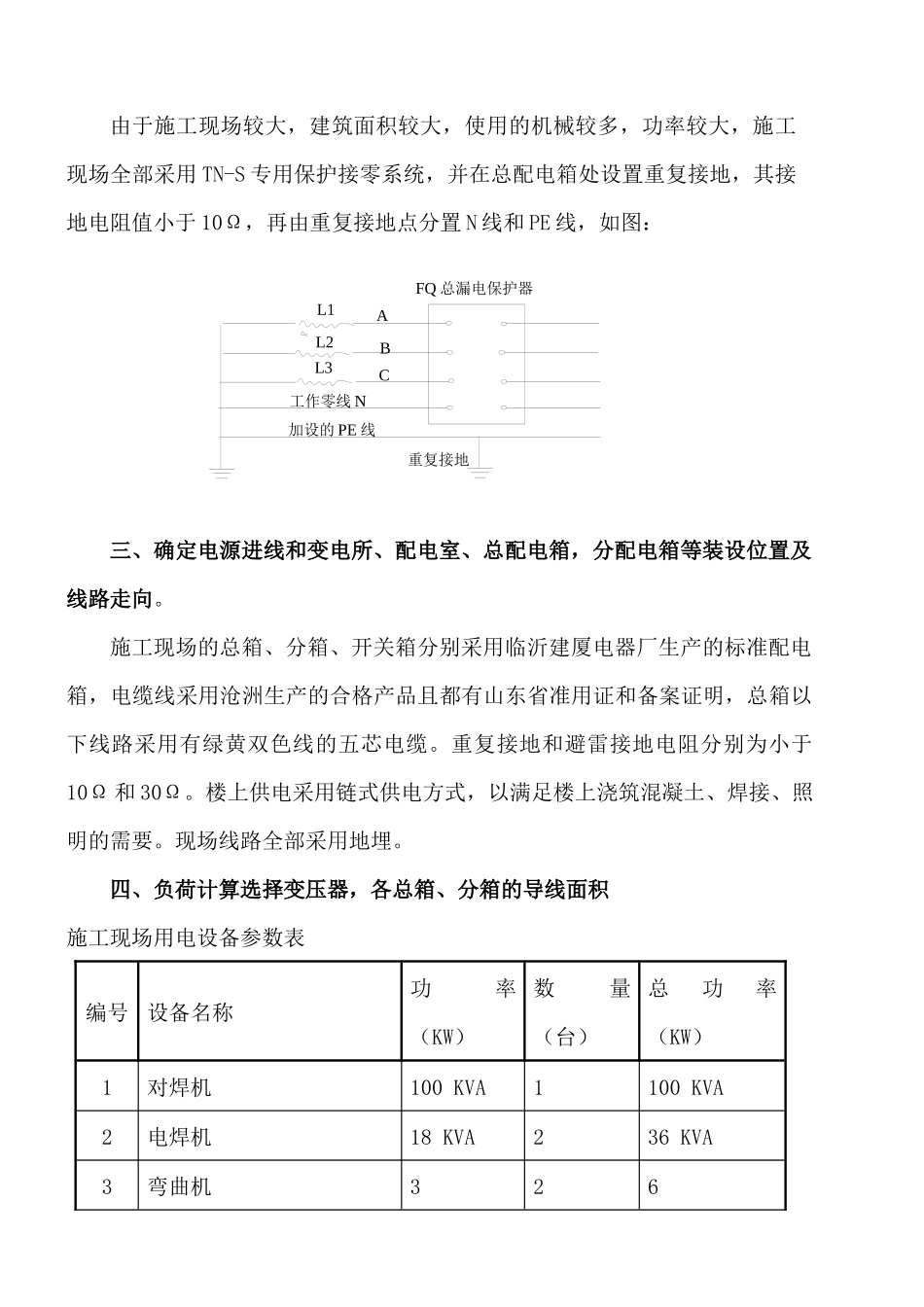

更多资料请访问.(.....)目录一、编制依据--------------------------------------------------1二、现场勘测与工程概况----------------------------------------1三、确定电源线和变压所、配电室、总配电箱、分配电箱等装设位置及线路走向------------------------------------------------------------2四、负荷计算选择变压器、各总箱、分箱的导线面积----------------2五、绘制电器平面图、立面图和接线系统图------------------------5六、对重复接地、防雷接地、三级配电两级保护及楼上链式供电摄制的要求----------------------------------------------------------------5七、安全用电技术措施和电器防火措施----------------------------7一、编制依据1、《建筑施工安全检查标准》JGJ59—99;2、现场勘测资料3、《施工现场临时用电安全技术规范》JGJ46—2005;4、机械设备进厂计划用电负荷计算二、工程概况与现场勘测(1)、工程概况1、工程地点:位于临沂市南坊新区,南至三和街,北至三和二街,西至沂蒙四路,东至沂蒙六路。建设单位:山东天元房地产综合开发有限公司,设计单位:北京中房设计事务所,监理单位:济南中建监理公司。本工程±0.00相当于绝对标高71.35米,总建筑面积10256平方米,其中:长112.5米、宽68.5米,建筑总高度17米,地下1层,地上2层。基础地板垫层采用c15砼,厚为100cm。混凝土为c35。(2)、现场勘测L1L2L3CBA工作零线N加设的PE线重复接地FQ总漏电保护器由于施工现场较大,建筑面积较大,使用的机械较多,功率较大,施工现场全部采用TN-S专用保护接零系统,并在总配电箱处设置重复接地,其接地电阻值小于10Ω,再由重复接地点分置N线和PE线,如图:三、确定电源进线和变电所、配电室、总配电箱,分配电箱等装设位置及线路走向。施工现场的总箱、分箱、开关箱分别采用临沂建厦电器厂生产的标准配电箱,电缆线采用沧洲生产的合格产品且都有山东省准用证和备案证明,总箱以下线路采用有绿黄双色线的五芯电缆。重复接地和避雷接地电阻分别为小于10Ω和30Ω。楼上供电采用链式供电方式,以满足楼上浇筑混凝土、焊接、照明的需要。现场线路全部采用地埋。四、负荷计算选择变压器,各总箱、分箱的导线面积施工现场用电设备参数表编号设备名称功率(KW)数量(台)总功率(KW)1对焊机100KVA1100KVA2电焊机18KVA236KVA3弯曲机3264切断机3265钢筋卷扬机7.517.56QTZ315、400吊车20.54827电刨3268轮锯5.515.59楼上振动器2.251110套丝机31311砂灰机341212水泵2.248.813压力罐3.513.514生活区、办公区照明用电约4015室外照明用电约2016电焊车间2012017楼上用电15(1)、计算施工现场总用电量,选择变压器。总用电量可按以下公式计算:p=1.1(k1Σ1p1cosϕ+k2Σp2+k2Σp3+k4Σp4)式中P供电设备总需要容量KVAP1――电动机额定容量(KW)P2――电焊机额定容量(KW)P3――室内照明容量(KW)P4――室外照明容量(KW)K1K2K3K4――需要系数详查表由机械不同时K取系数K=0.7,COSω=0.75机械铭牌总功率:3会议中心总箱I=Σp=100+36+6+6+7.5+82+6+5.5+11+3+12+8.8+3.5+40+30+20+15=392.3KWP动=KΣp1cosϕ=0.7×392.30.75=366.1KVA再加10%的照明用电,算出施工和电总量为p=1.10×p动=1.10×366.1=402.7KVA]五、导线截面选择1、I总配电箱I=kΣp总√3U线cos=1000×0.7×402.7√3×380×0.75=571.1A选用3×70+2×25铜芯电缆线符合要求,共需用电缆长260m。2、总配电箱下设1-1号、1-2号、1─3号、1--4号分配电箱。1-1分配电箱Σp=100+36+6+6+7.5=155.5KWI分1=kΣΡ√3U线cosϕ=1000×0.7×155.5√3×380×0.75=220.5A选用3×35+2×10铜芯电缆线符合要求,共需用电缆长15m。1-2分配电箱Σp=20.5+20.5+11=52KWI2=kΣp√3U线cosϕ=1000×0.7×52√3×380×0.75=73.7A选用3×35+2×10的铜芯电缆线符合要求,共需用电缆长50m。1-3分配电箱NNNNNNNNNNNNNNNΣp=6+5.5+3.5+12+20+20.5=67.5KWI2=kΣp√3U线cosϕ=1000×0.7×67.5√3×380×0.75=95.7A选用3×35+2×10的铜芯电缆线符合要求,共需用电缆长150m。1-4分配电箱Σp=20.5+3+8.8+3.5+40+20+15=110.8K...
