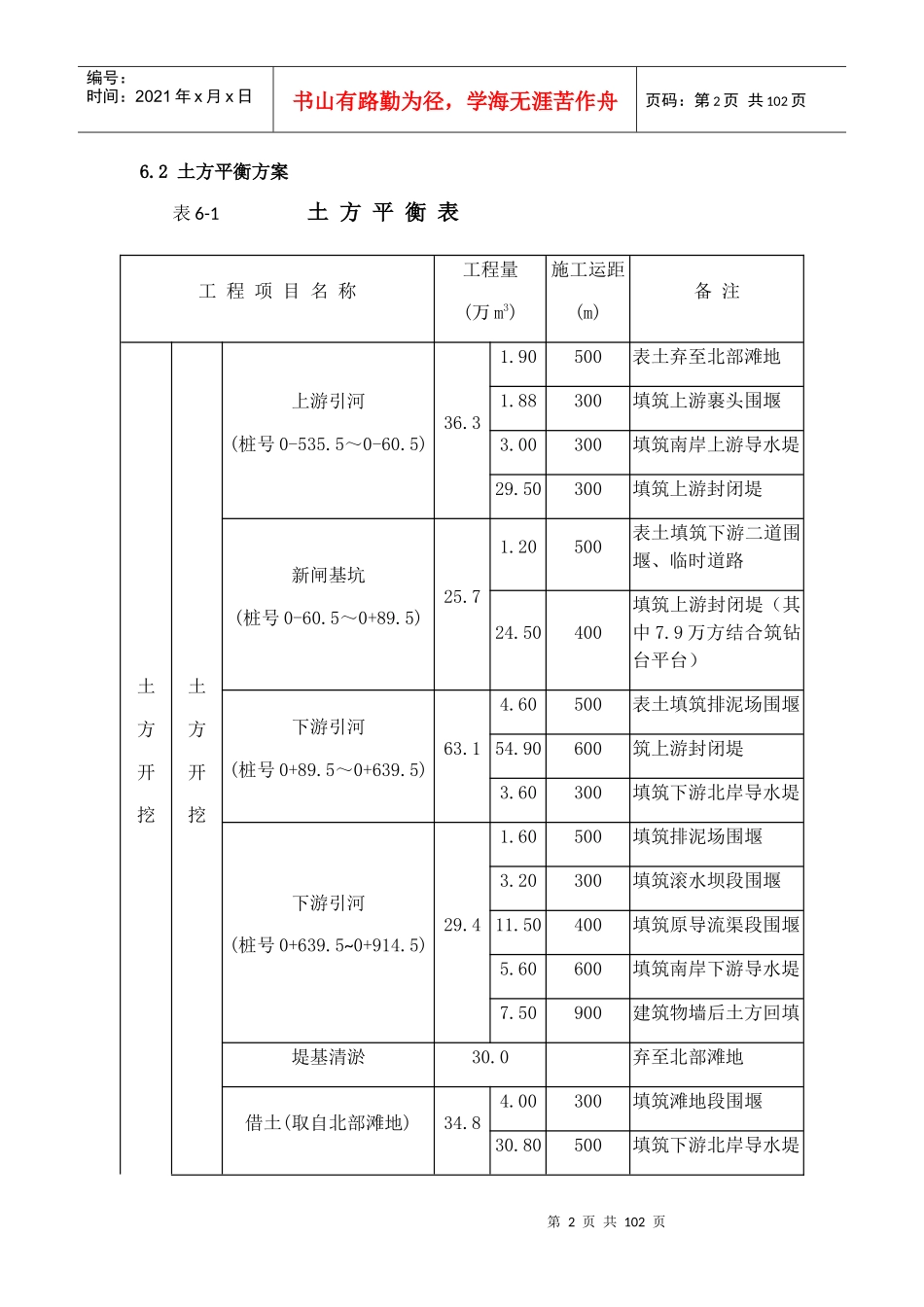

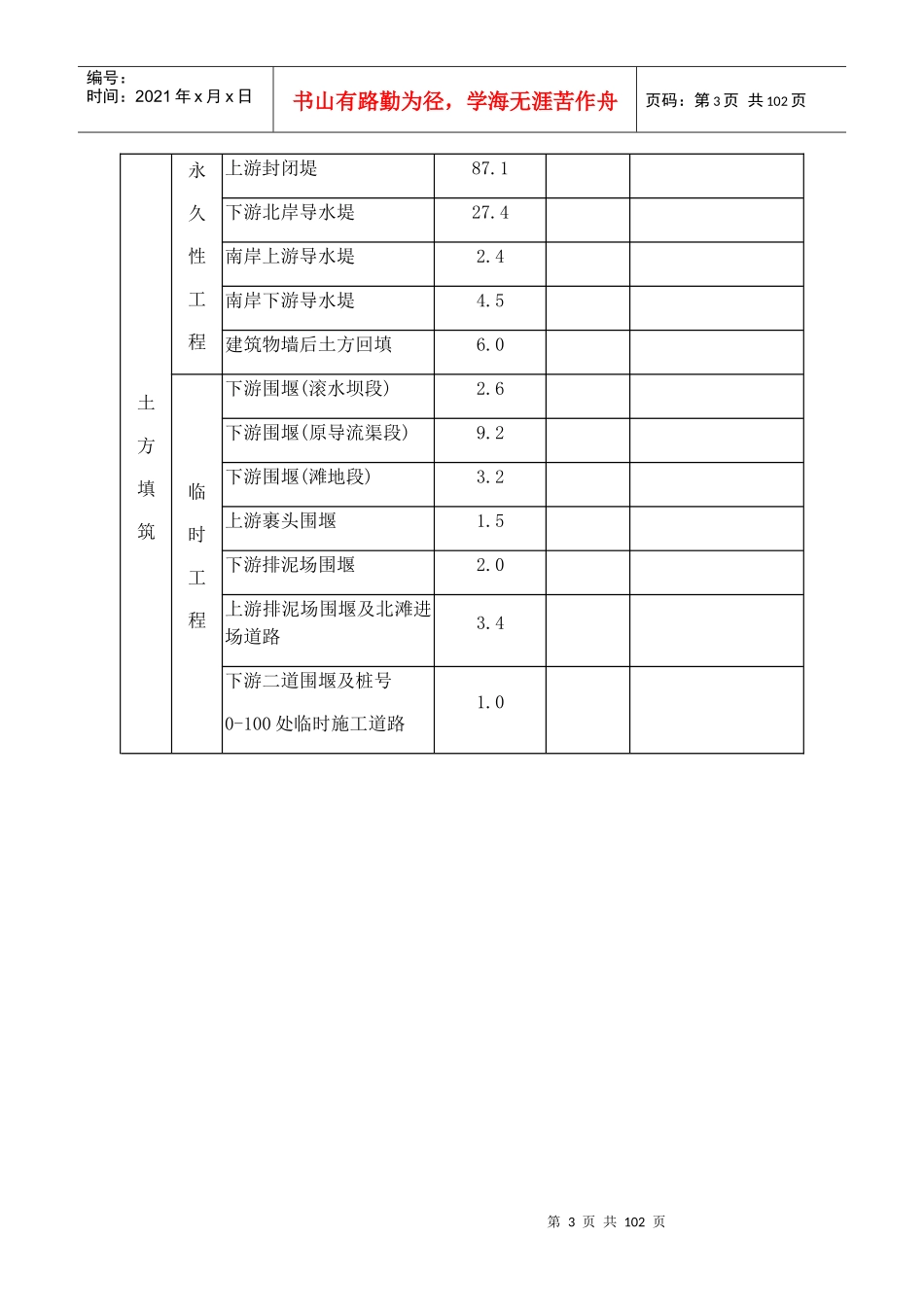

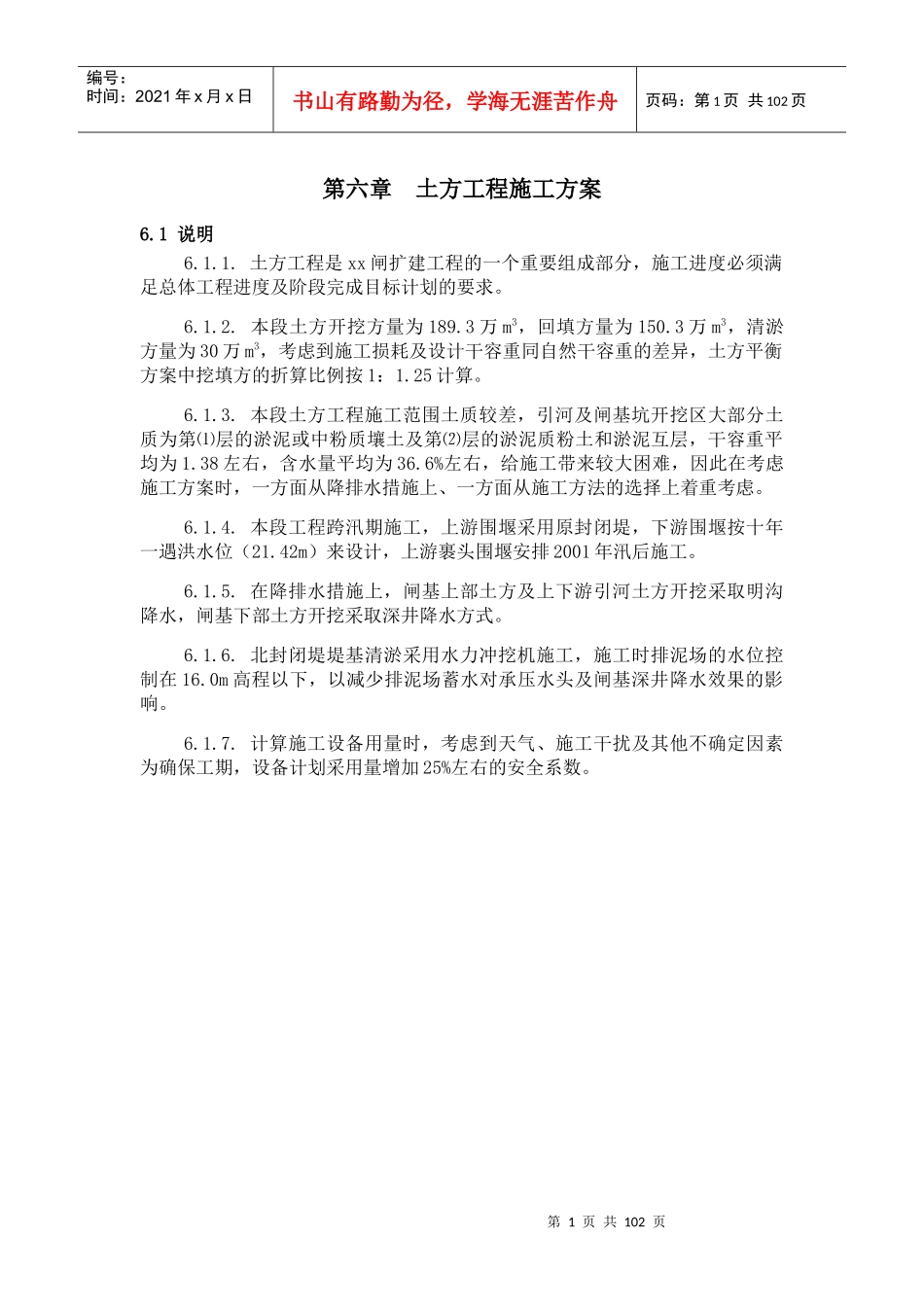

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页第六章土方工程施工方案6.1说明6.1.1.土方工程是xx闸扩建工程的一个重要组成部分，施工进度必须满足总体工程进度及阶段完成目标计划的要求。6.1.2.本段土方开挖方量为189.3万m3，回填方量为150.3万m3，清淤方量为30万m3，考虑到施工损耗及设计干容重同自然干容重的差异，土方平衡方案中挖填方的折算比例按1：1.25计算。6.1.3.本段土方工程施工范围土质较差，引河及闸基坑开挖区大部分土质为第⑴层的淤泥或中粉质壤土及第⑵层的淤泥质粉土和淤泥互层，干容重平均为1.38左右，含水量平均为36.6%左右，给施工带来较大困难，因此在考虑施工方案时，一方面从降排水措施上、一方面从施工方法的选择上着重考虑。6.1.4.本段工程跨汛期施工，上游围堰采用原封闭堤，下游围堰按十年一遇洪水位（21.42m）来设计，上游裹头围堰安排2001年汛后施工。6.1.5.在降排水措施上，闸基上部土方及上下游引河土方开挖采取明沟降水，闸基下部土方开挖采取深井降水方式。6.1.6.北封闭堤堤基清淤采用水力冲挖机施工，施工时排泥场的水位控制在16.0m高程以下，以减少排泥场蓄水对承压水头及闸基深井降水效果的影响。6.1.7.计算施工设备用量时，考虑到天气、施工干扰及其他不确定因素为确保工期，设备计划采用量增加25%左右的安全系数。第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页6.2土方平衡方案表6-1土方平衡表工程项目名称工程量(万m3)施工运距(m)备注土方开挖土方开挖上游引河(桩号0-535.5～0-60.5)36.31.90500表土弃至北部滩地1.88300填筑上游裹头围堰3.00300填筑南岸上游导水堤29.50300填筑上游封闭堤新闸基坑(桩号0-60.5～0+89.5)25.71.20500表土填筑下游二道围堰、临时道路24.50400填筑上游封闭堤（其中7.9万方结合筑钻台平台）下游引河(桩号0+89.5～0+639.5)63.14.60500表土填筑排泥场围堰54.90600筑上游封闭堤3.60300填筑下游北岸导水堤下游引河(桩号0+639.5~0+914.5)29.41.60500填筑排泥场围堰3.20300填筑滚水坝段围堰11.50400填筑原导流渠段围堰5.60600填筑南岸下游导水堤7.50900建筑物墙后土方回填堤基清淤30.0弃至北部滩地借土(取自北部滩地)34.84.00300填筑滩地段围堰30.80500填筑下游北岸导水堤第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页土方填筑永久性工程上游封闭堤87.1下游北岸导水堤27.4南岸上游导水堤2.4南岸下游导水堤4.5建筑物墙后土方回填6.0临时工程下游围堰(滚水坝段)2.6下游围堰(原导流渠段)9.2下游围堰(滩地段)3.2上游裹头围堰1.5下游排泥场围堰2.0上游排泥场围堰及北滩进场道路3.4下游二道围堰及桩号0-100处临时施工道路1.0第4页共102页第3页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共102页6.3施工进度计划6.3.12000年6月4日~6月18日，完成过原导流渠(桩号0-100)临时施工道路及排泥场围堰的填筑（开挖闸基方），2000年6月25日，填筑下游导流渠段围堰至18.0m高程，7月10日，完成下游施工围堰填筑。6.3.22000年6月18日~8月15日，完成（桩号0-100~0+140）段堤基清淤及闸基坑钻井平台填筑，以具备钻井条件，2000年9月16日完成闸基坑上部（10.0m高程以上）土方开挖。6.3.32000年6月19日~11月15日，完成上游封闭堤及北岸下游导水堤堤基清淤，并回填至12.6m高程。6.3.42000年9月16日~10月15日，完成闸基坑下部土方开挖。6.3.62000年11月15日~2001年6月15日，完成上游封闭堤及上下游导水堤22.0m高程以下的土方填筑任务，2001年6月30日完成所有筑堤任务。6.3.62001年1月10日~4月20日，完成建筑物墙后回填工程。6.3.72002年1月1日~1月15日，完成上游裹头围堰施工。6.4施工方法6.4.1施工围堰填筑上游围堰采用原封闭堤，下游围堰按十年一遇洪水位（21.42m）设计，施工时，首先填筑导流渠段围堰水下土方，尽早初步封闭施工场区，利用下游引河开挖方采用进占法挤淤施工，填筑至18.0m高程后，滩地段、滚水坝段围堰同步填筑，采用挖掘机配合自卸车施...
