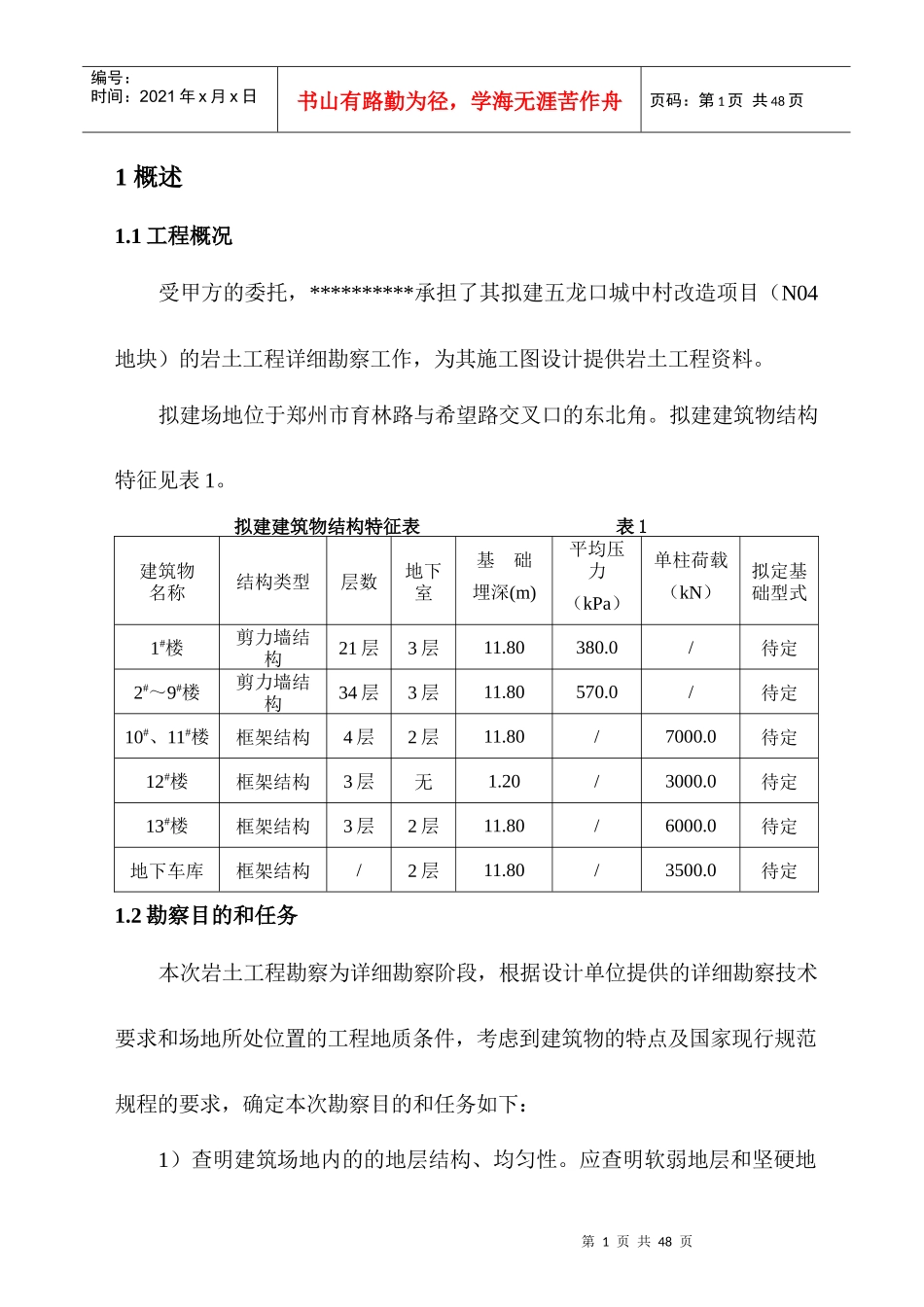

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页1概述1.1工程概况受甲方的委托，**********承担了其拟建五龙口城中村改造项目（N04地块）的岩土工程详细勘察工作，为其施工图设计提供岩土工程资料。拟建场地位于郑州市育林路与希望路交叉口的东北角。拟建建筑物结构特征见表1。拟建建筑物结构特征表表1建筑物名称结构类型层数地下室基础埋深(m)平均压力（kPa）单柱荷载（kN）拟定基础型式1#楼剪力墙结构21层3层11.80380.0/待定2#～9#楼剪力墙结构34层3层11.80570.0/待定10#、11#楼框架结构4层2层11.80/7000.0待定12#楼框架结构3层无1.20/3000.0待定13#楼框架结构3层2层11.80/6000.0待定地下车库框架结构/2层11.80/3500.0待定1.2勘察目的和任务本次岩土工程勘察为详细勘察阶段，根据设计单位提供的详细勘察技术要求和场地所处位置的工程地质条件，考虑到建筑物的特点及国家现行规范规程的要求，确定本次勘察目的和任务如下：1）查明建筑场地内的的地层结构、均匀性。应查明软弱地层和坚硬地第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页层的分布，并判定下卧软弱层的形状及厚度，以及各层岩土的物理力学性质，对场地的工程地质条件进行评价。2）查明地下水类型，埋藏情况，腐蚀性以及地下水位的季节性变化幅度，对场地水文地质条件进行评价。提供抗浮设计水位。3）判明场地及其附近有无影响工程稳定性的不良地质现象，判定场地的地震效应及可能存在的砂土层的地震液化效应，提供抗震设计的有关参数。4）提供安全可靠、技术可行、经济合理的基础设计方案并选择合适的持力层，并对基础施工提供建议。5）未尽事宜按《岩土工程勘察规范》（GB50021-2001）（2009年版）中的详细勘查阶段要求进行。1.3勘察依据的技术标准本次勘察主要依据以下规范、规程：《岩土工程勘察规范》（GB50021-2001）（2009年版）《高层建筑岩土工程勘察规程》（JGJ72-2004）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《建筑地基处理技术规范》（JGJ79-2012）《建筑桩基技术规范》（JGJ94-2008）第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页《建筑工程抗震设防分类标准》（GB50223-2008）《建筑基坑支护技术规程》（JGJ120-2012）《土工试验方法标准》（GB/T50123-1999）《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）《岩土工程勘察报告编制标准》（DB21/T1214-2005）勘察工作除遵循以上国家现行的规范、规程外，还将依据勘察要求及现场位置确定。1.4勘察工作量的布置及勘察手段1.4.1岩土工程勘察等级根据《岩土工程勘察规范》（GB50021-2001）（2009年版）以及《高层建筑岩土工程勘察规范》（JGJ72-2004）的规定，本工程的重要性等级为二级、场地复杂程度为二级（中等复杂）场地，地基复杂程度为二级（中等复杂）地基，因此本工程的岩土工程勘察等级为乙级；依据《建筑工程抗震设防分类标准》（GB50223-2008）的规定，拟建幼儿园抗震设防类别为乙类，拟建其余建筑抗震设防类别为丙类。本次勘察工作量布置即根据以上建筑物特征和岩土工程条件确定。1.4.2勘探点工作布置第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页根据《岩土工程勘察规范》（GB50021-2001）（2009年版）以及《高层建筑岩土工程勘察规范》（JGJ72-2004）的规定，对于二级（中等复杂）的地基，其详细勘察勘探点间距宜为15～30m，因此本次勘察的勘探点沿建筑物角点及周边布置。对于34层建筑控制孔深为70.0m，一般孔深为50.0m；对于21层建筑控制孔深为50.0m，一般孔深为35～40.0m；对于商业及地下车库控制孔深为30.0m，一般孔深为25.0m；对于幼儿园控制孔深为20.0m，一般孔深为15.0m。孔间距均不大于30m，共布置勘探孔109个，其中取土孔43个、标贯孔26个、鉴别孔11个、静力触探孔8个、钻探静探对比孔21个及波速测试孔10个。各勘探孔的具体位置详见“勘探点平面布置图”(GK-0)中所示。1.4.3勘察手段为...
