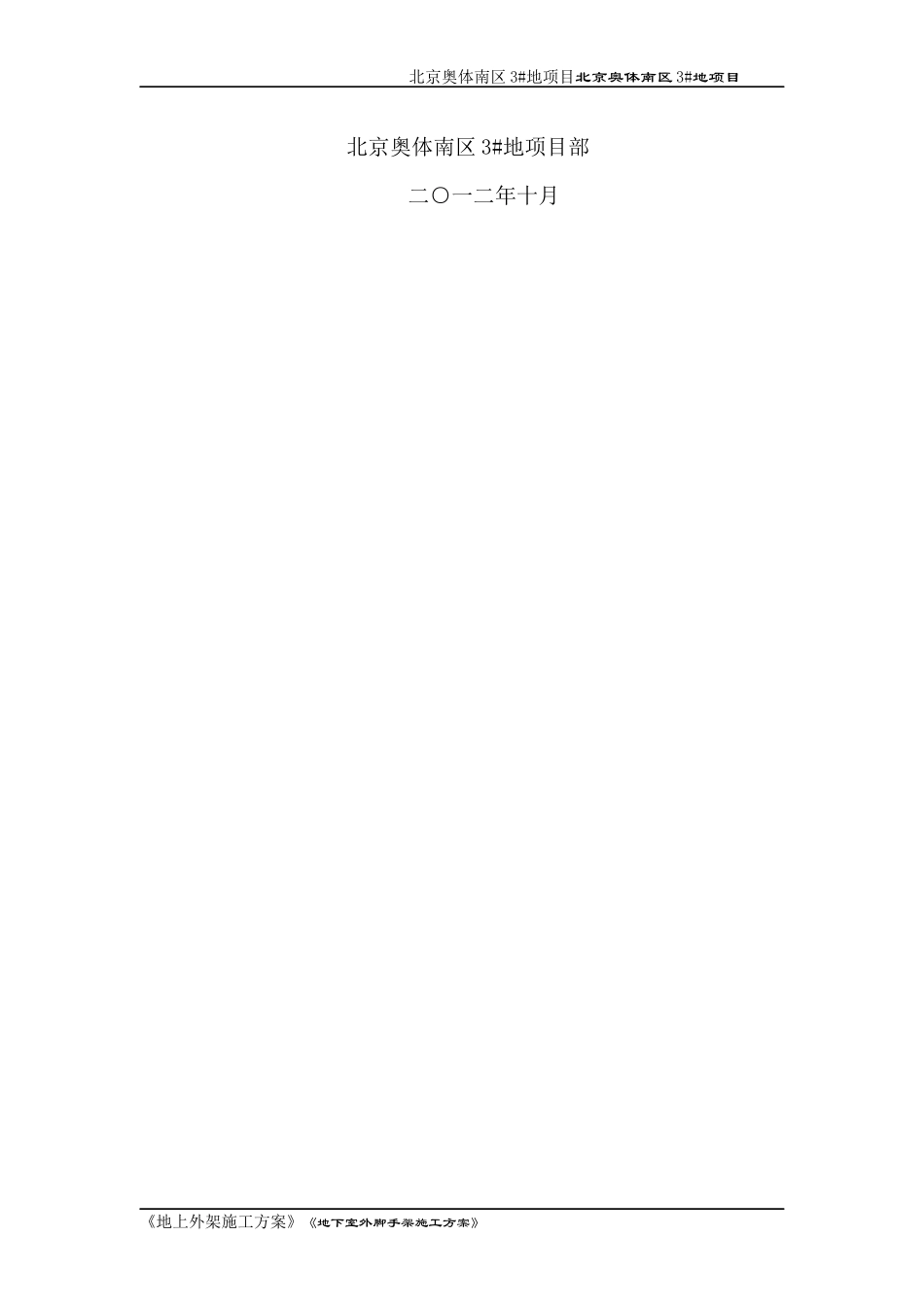

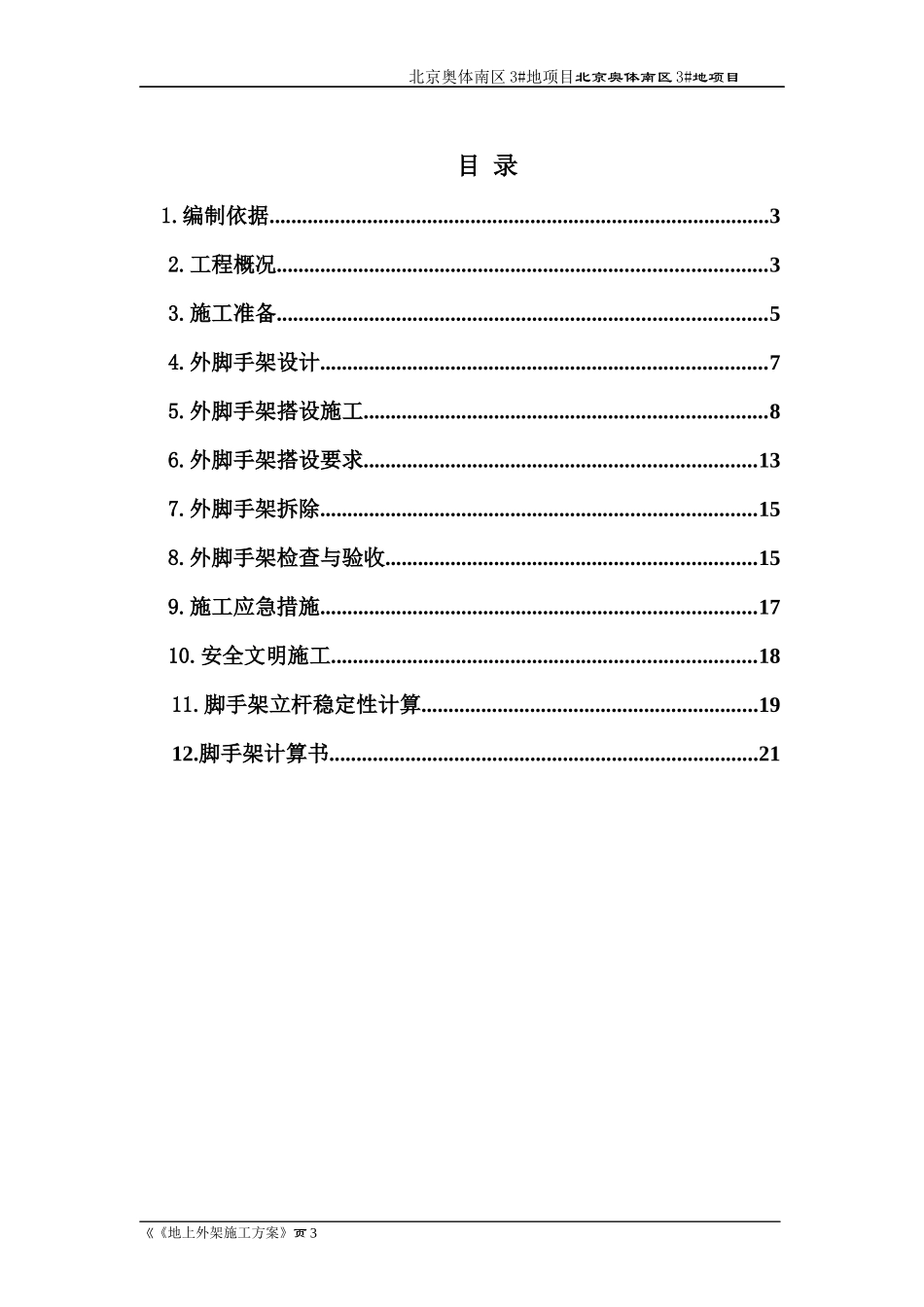

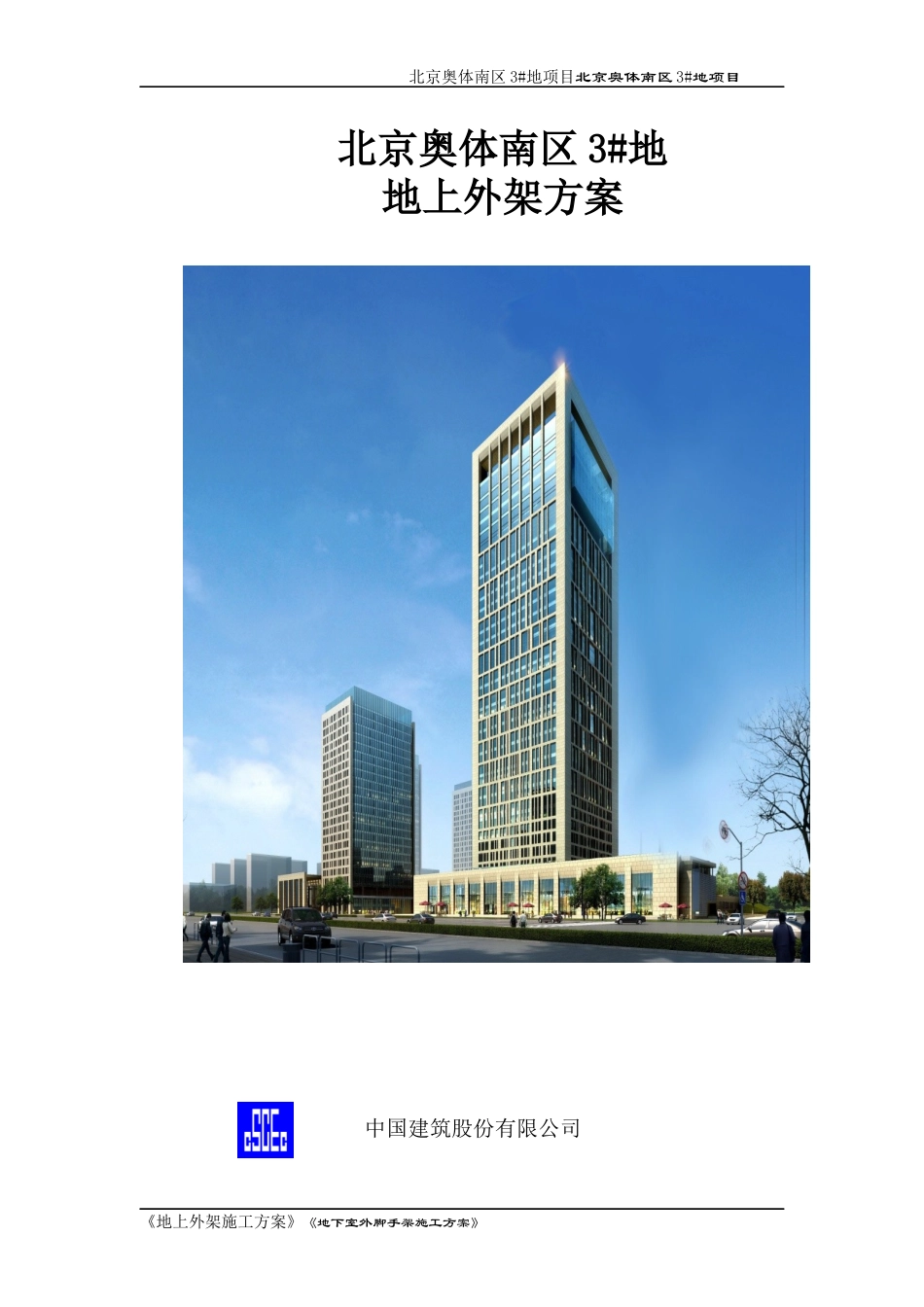

北京奥体南区3#地项目北京奥体南区3#地项目北京奥体南区3#地地上外架方案中国建筑股份有限公司《地上外架施工方案》《地下室外脚手架施工方案》北京奥体南区3#地项目北京奥体南区3#地项目北京奥体南区3#地项目部二○一二年十月《地上外架施工方案》《地下室外脚手架施工方案》北京奥体南区3#地项目北京奥体南区3#地项目目录1.编制依据............................................................................................32.工程概况..........................................................................................33.施工准备..........................................................................................54.外脚手架设计..................................................................................75.外脚手架搭设施工..........................................................................86.外脚手架搭设要求........................................................................137.外脚手架拆除................................................................................158.外脚手架检查与验收....................................................................159.施工应急措施................................................................................1710.安全文明施工..............................................................................1811.脚手架立杆稳定性计算..............................................................1912.脚手架计算书...............................................................................21《《地上外架施工方案》页3北京奥体南区3#地项目北京奥体南区3#地项目1.编制依据根据北京市奥南地区施工图纸、建设工程施工合同,相关法律、法规、规范文件、标准、施工组织设计等,以及参考以下资料编制。⑴《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);⑵国家标准《钢管脚手架扣件》GB15831;⑶《直缝电焊钢管》GB/T13793;⑷《低压流体输送用焊接钢管》GB/T3091;⑸《碳素结构钢》GB/T700;⑹《钢管脚手架扣件》GB15831;⑺《木结构设计规范》GB50005;⑻《建筑施工手册》(第四版缩印本)。2.工程概况2.1工程建设概况工程名称北京奥体南区3#地项目地理位置北京市朝阳区亚运村,奥林匹克公园南部。项目地块北至奥体南区二号路,南至奥体南区三号路和4#地相望,东至安定路,西至奥体南区四号路。总建筑面积145252m2地上面积95335m2建筑高度塔楼:180m地下面积49917m2裙房:12.6m相关单位招标人:北京奥南时代置业有限公司方案设计:SOM建筑设计事务所施工图纸设计:中国中建设计集团有限公司机电顾问:柏诚工程技术(北京)有限公司监理:北京双圆工程咨询监理有限公司幕墙顾问:华纳工程咨询(北京)有限公司工料测量顾问:北京莫非工程顾问有限公司使用性质办公及商业零售LEED认证承包人负责的设计和施工符合LEED(CSV2009)金级认证。工期要求根据招标文件要求,本工程计划开工日期为2012年05月16日,竣工日期2014年08月20日(含中国建筑自用顶部十层的精装修完成),总工期为827个日历天;其中地下结构工程完成的日期为2012《《地上外架施工方案》页4北京奥体南区3#地项目北京奥体南区3#地项目年11月17日,结构工程封顶的日期为2013年08月31日。质量要求根据招标文件,本工程质量标准为中华人民共和国《工程施工质量验收规范》的合格标准并取得中国建筑工程“鲁班奖”。安全文明施工要求根据招标文件,本工程需满足招标文件中关于安全文明施工的具体要求且满足国家相关规定并确保本工程获得“北京市文明安全样板工地”称号。2.2地上外脚手架的概念:在首层核心筒及裙房和主楼外框结构施工中为了方便工人绑扎钢筋、支设模板等施工操作而搭设的钢管式脚手架。《《地上外架施工方案》页5北京奥体南区3#地项目北京奥体南区3#地项目3.施工准备3.1材料准备3.1.1钢管脚手架钢管宜采用A48.3×3.6mm钢管。每根钢管的最大质...
