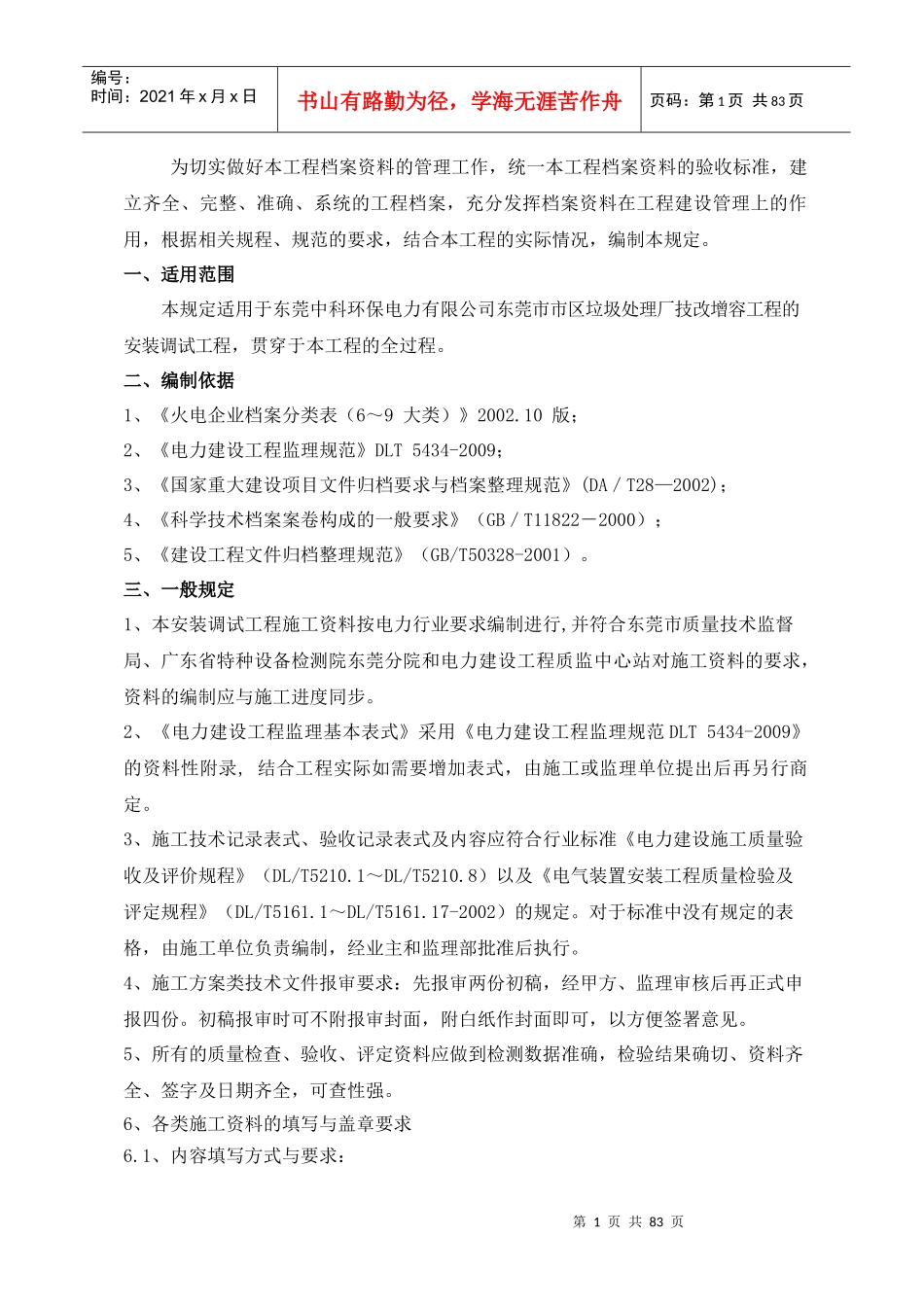

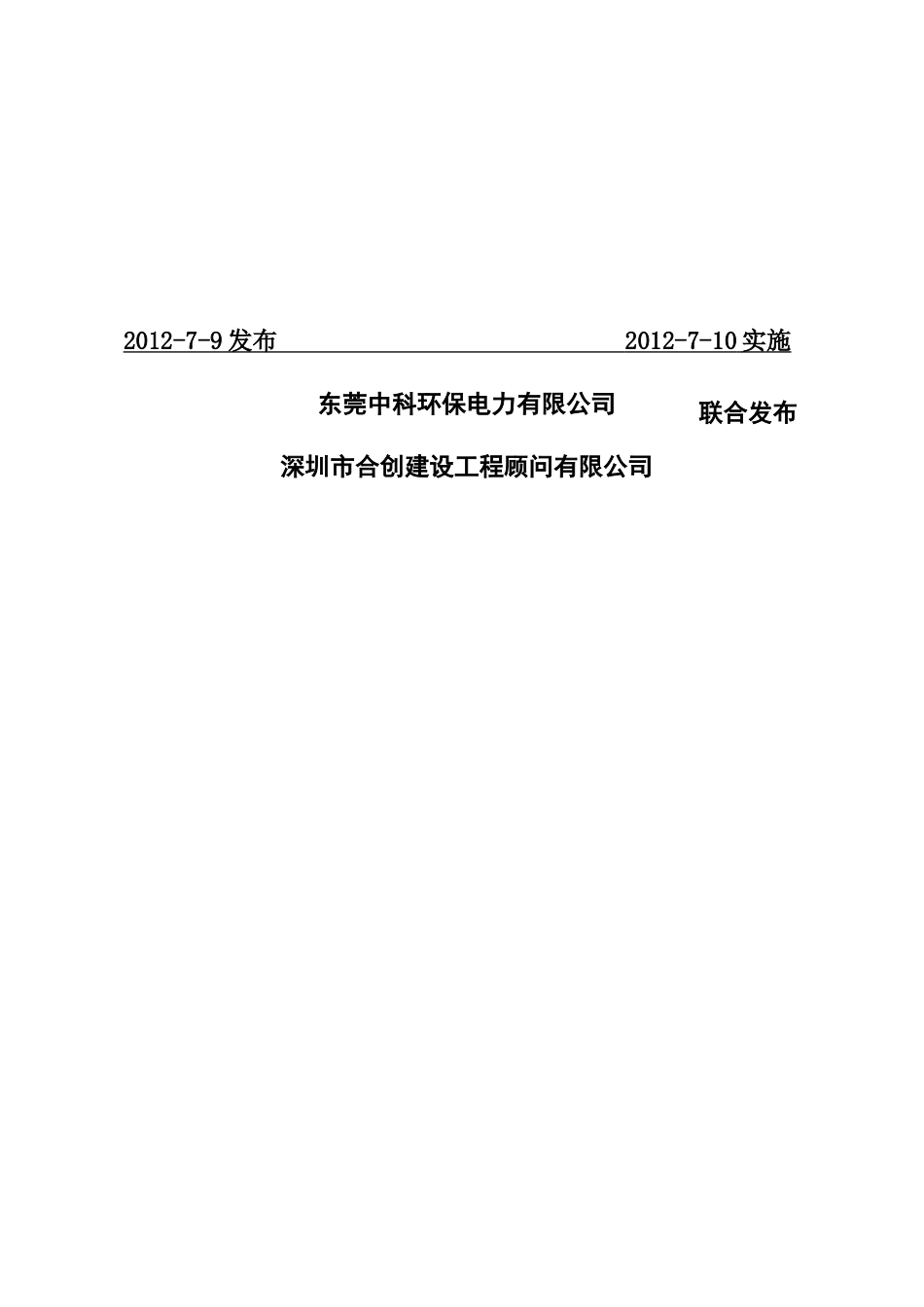

东莞市市区垃圾处理厂技改增容工程安装工程施工资料编制规定（A版）2012-7-9发布2012-7-10实施东莞中科环保电力有限公司深圳市合创建设工程顾问有限公司联合发布第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页为切实做好本工程档案资料的管理工作，统一本工程档案资料的验收标准，建立齐全、完整、准确、系统的工程档案，充分发挥档案资料在工程建设管理上的作用，根据相关规程、规范的要求，结合本工程的实际情况，编制本规定。一、适用范围本规定适用于东莞中科环保电力有限公司东莞市市区垃圾处理厂技改增容工程的安装调试工程，贯穿于本工程的全过程。二、编制依据1、《火电企业档案分类表（6～9大类）》2002.10版；2、《电力建设工程监理规范》DLT5434-2009；3、《国家重大建设项目文件归档要求与档案整理规范》(DA／T28—2002)；4、《科学技术档案案卷构成的一般要求》（GB／T11822－2000）；5、《建设工程文件归档整理规范》（GB/T50328-2001）。三、一般规定1、本安装调试工程施工资料按电力行业要求编制进行,并符合东莞市质量技术监督局、广东省特种设备检测院东莞分院和电力建设工程质监中心站对施工资料的要求，资料的编制应与施工进度同步。2、《电力建设工程监理基本表式》采用《电力建设工程监理规范DLT5434-2009》的资料性附录,结合工程实际如需要增加表式，由施工或监理单位提出后再另行商定。3、施工技术记录表式、验收记录表式及内容应符合行业标准《电力建设施工质量验收及评价规程》（DL/T5210.1～DL/T5210.8）以及《电气装置安装工程质量检验及评定规程》（DL/T5161.1～DL/T5161.17-2002）的规定。对于标准中没有规定的表格，由施工单位负责编制，经业主和监理部批准后执行。4、施工方案类技术文件报审要求：先报审两份初稿，经甲方、监理审核后再正式申报四份。初稿报审时可不附报审封面，附白纸作封面即可，以方便签署意见。5、所有的质量检查、验收、评定资料应做到检测数据准确，检验结果确切、资料齐全、签字及日期齐全，可查性强。6、各类施工资料的填写与盖章要求6.1、内容填写方式与要求：第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页6.1.1一般釆用打印，建设单位、项目监理机构的审查意见、验收意见、验收结论采用手写方式。表式中由施工单位填写的综合性的检查结果采用手写方式；6.1.2姓名及其日期签署：采用手写方式。6.1.3关于字体：各表式视内容多少，表格正文一般采用宋体小四号或五号，特殊字多时可用宋体小五号；6.1.4关于页码与页数：用“第X页共Y页（或X/Y）”表示；6.1.5关于表内空格：用“/”、“本栏空白”或“以下空白”表示；6.1.6表式中的行、列间距根据采用字码的大小排列，做到版面准确、实用、美观、大方。6.1.7对表式中要求填写检测数据时，应按实填写相关数值，不得以“符合要求”、“合格”等笼统性词语代替；当检测数据较多时应另附施工/调试记录表。6.1.8对表式中质量标准为“符合制造厂规定”的，应按厂家资料填写具体要求或数据。质量标准为“符合设计要求”的，应写明主要设计要求或数据。6.1.9当检验（实测）结果或安装记录较多，不能全部填在质量验收评定表上时，应在质量验收评定表“检验（实测）结果”栏或“质量检验记录”栏内填写相关文件的名称、记录编号或安装记录名称、编号并附记录。6.1.10对表式中有“符合《验标》焊接篇规定”要求的验收单，应在质量检验记录一栏填写焊接质量验收单名称及工程编号，并附“焊接质量等级评定结果通知单”。6.2、盖章:除按填写要求盖公司章外，其他盖章处,一律盖项目部/项目监理机构的章。7、所有资料应采用激光打印机打印，手写时应使用碳素墨水或黑色签字水笔，不得使用圆珠笔、铅笔、红墨水、纯蓝墨水、复写纸等易褪色材料书写。资料打印时应采用70克白色书写纸，幅面为A4（210mm×297mm），幅面大于A4时，应折成A4且露出右下角正面，折叠方法按《技术制图复制的折叠方法》（GB／T10609.3）执行。8、资料的页面设置：A4纸纵向：左2.5cm、右1.5～2.0cm、上2.0～2.5cm、下2.0～2.5...
