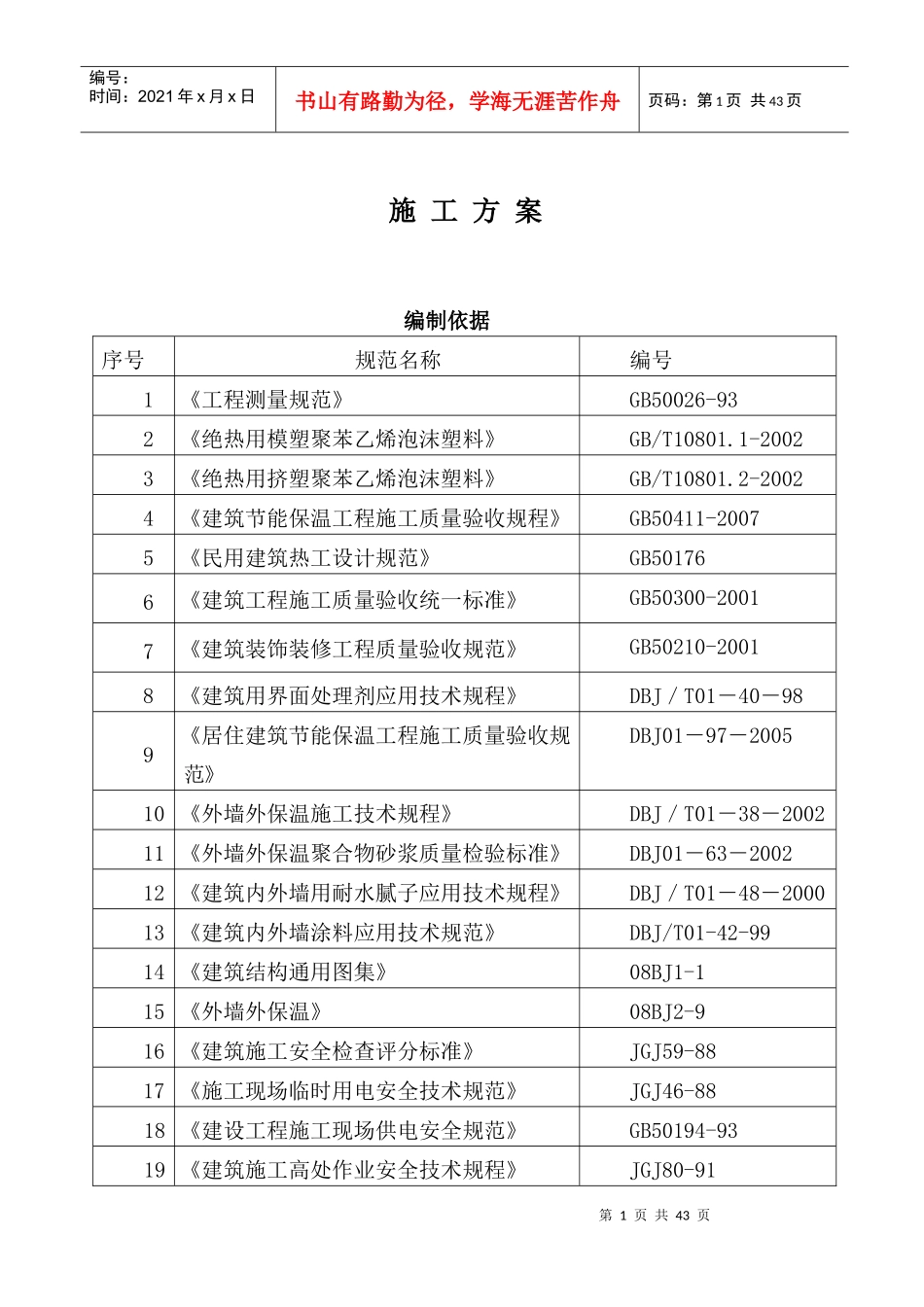

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页施工方案编制依据序号规范名称编号1《工程测量规范》GB50026-932《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-20023《绝热用挤塑聚苯乙烯泡沫塑料》GB/T10801.2-20024《建筑节能保温工程施工质量验收规程》GB50411-20075《民用建筑热工设计规范》GB501766《建筑工程施工质量验收统一标准》GB50300-20017《建筑装饰装修工程质量验收规范》GB50210-20018《建筑用界面处理剂应用技术规程》DBJ／T01－40－989《居住建筑节能保温工程施工质量验收规范》DBJ01－97－200510《外墙外保温施工技术规程》DBJ／T01－38－200211《外墙外保温聚合物砂浆质量检验标准》DBJ01－63－200212《建筑内外墙用耐水腻子应用技术规程》DBJ／T01－48－200013《建筑内外墙涂料应用技术规范》DBJ/T01-42-9914《建筑结构通用图集》08BJ1-115《外墙外保温》08BJ2-916《建筑施工安全检查评分标准》JGJ59-8817《施工现场临时用电安全技术规范》JGJ46-8818《建设工程施工现场供电安全规范》GB50194-9319《建筑施工高处作业安全技术规程》JGJ80-91第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页一、各分部分项工程的主要施工方法1、外墙60厚聚苯板（EPS)保温施工工艺（1）施工准备1)材料准备：专用界面剂、粘结砂浆、膨胀聚苯板（EPS型B1级）、抗裂砂浆、保温专用尼龙锚固件、耐碱玻纤网格布。2)机具准备：放线工具、火烧丝、线坠、手提搅拌器等、水平尺、杠尺、料桶、剪子、盒尺、手锯。3)施工条件：墙面平整度要求达到外墙中级抹灰验收标准（平整4mm/2m,垂直4mm/2m）；外墙门窗附框应安装完毕。自来水管、煤气管、空调进出口及各种进户管线等所有进出作外保温外墙面的管线均需预埋PVC套管，PVC套管伸出墙面的长度至少应为外保温体系的厚度；外墙局部砌体部位已抹灰，并安装保温板固定件。（2）所有固定在外墙上的受力构件，如托架等必须在外保温施工前安装完成，决不允许外保温施工完成后再在墙面上开洞，否则质量及外观效果都难以保证；（3）主要工艺流程图第3页共43页第2页共43页基面准备挂基准线配粘结砂浆材料准备粘贴聚苯板窗口部位加贴加强网（安装锚固件）打磨、修整、隐检清理检查抹抗裂砂浆底层粘贴网格布抹抗裂砂浆面层粘贴网格布验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页（4）施工要点：1）基层清理：施工前清扫墙体浮灰、铲除墙体混凝土流挂，墙体处理洁净后，满涂界面剂一遍，干燥后可进行膨胀聚苯板粘贴施工。2）测量放线：A.在建筑外墙阳角、柱子、线条、门窗两测口等处及其他必要处挂垂直基准钢线。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页B.沿门窗上下口、飘窗外檐放水平线，水平线在各立面阴阳角部位必须交圈。C.如墙体出现较大误差不能满足外保温施工条件，应交由上道工序整改。3）涂刷专用界面剂：由于膨胀聚苯板表面较为光滑不利于粘贴施工，所以膨胀聚苯板粘贴前在两面均匀的涂刷膨胀聚苯板专用界面剂，干燥后再进行粘贴施工。4）配制粘结砂浆：在施工时只需按重量比为4：1（干粉∶水）的比例加水用电动机械充分搅拌均匀即可使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。5）粘贴翻包网格布、粘结膨胀聚苯板：A.凡在粘贴的膨胀聚苯板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗洞口处），都应做网格布翻包处理。B.外保温用膨胀聚苯板标准尺寸为600mm×900mm、600mm×1200mm两种，外墙尺寸局部不规则，保温板可依据实际尺寸裁切，但切口必须与板面垂直。整块墙面的边角处、门窗洞口处，保温板最小尺寸不小于300mm。C.膨胀聚苯板粘贴方法a.点框粘结法：适用于平整度在1.0cm/2.0m范围内的墙体表面，一般采用高密度点粘法，粘贴在聚苯板粘结面均匀分布8个粘接点，四周抹一圈砂浆，不抹死四边预留排气孔个一个，砂浆抹好可进行粘贴。不得在保温板侧面涂抹胶粘剂。详细节点见下图第5页共43页第4页共43页...
