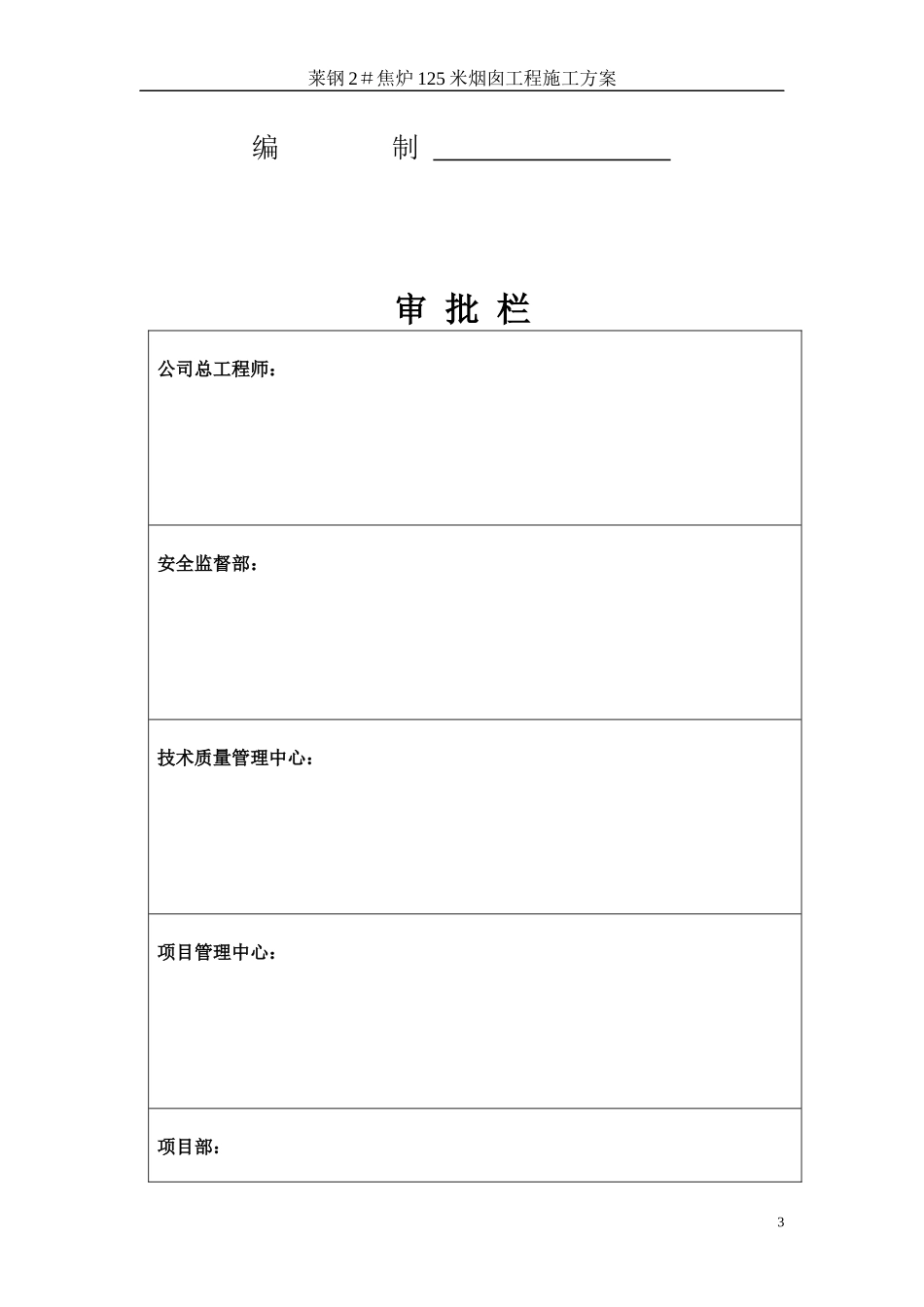

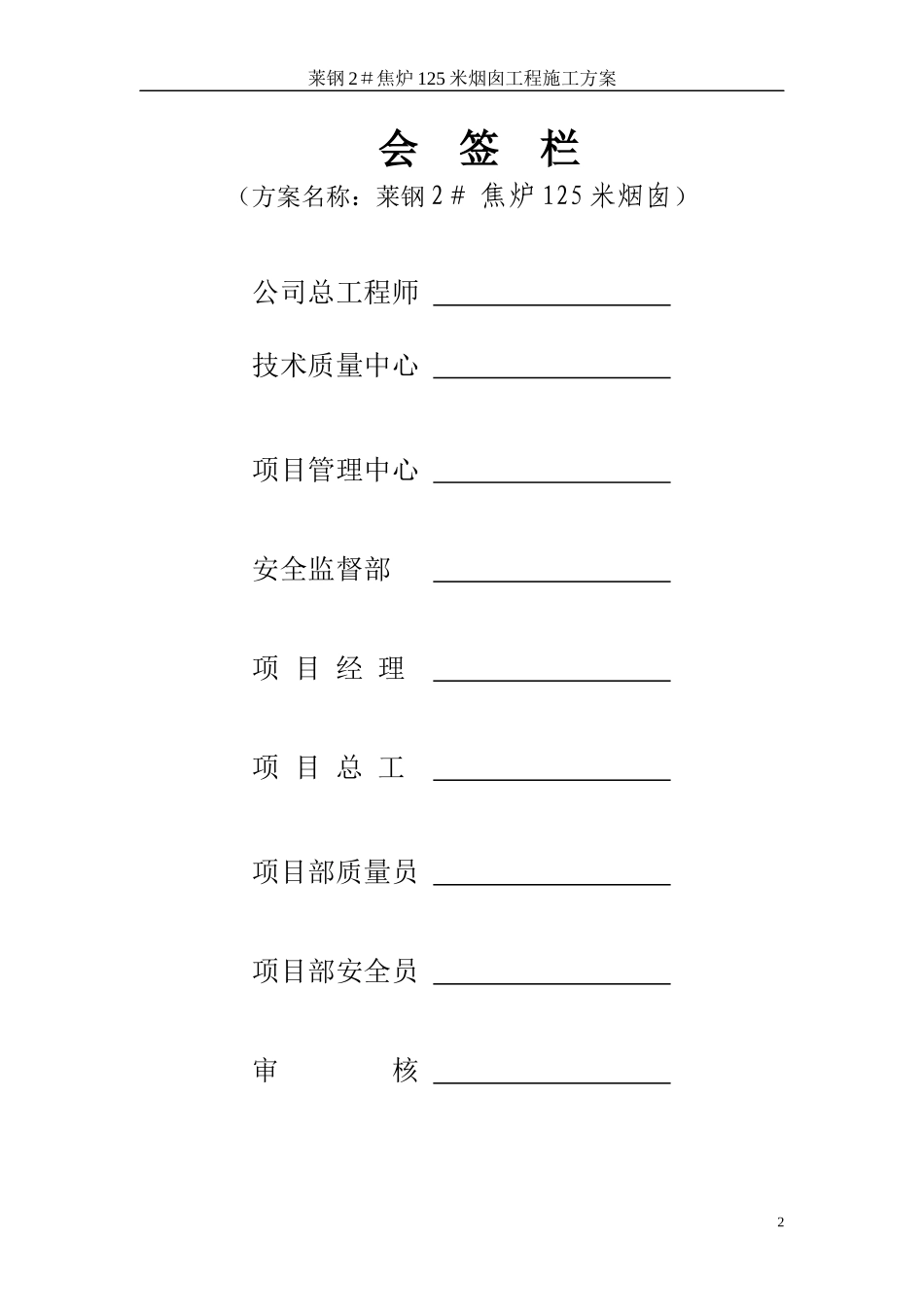

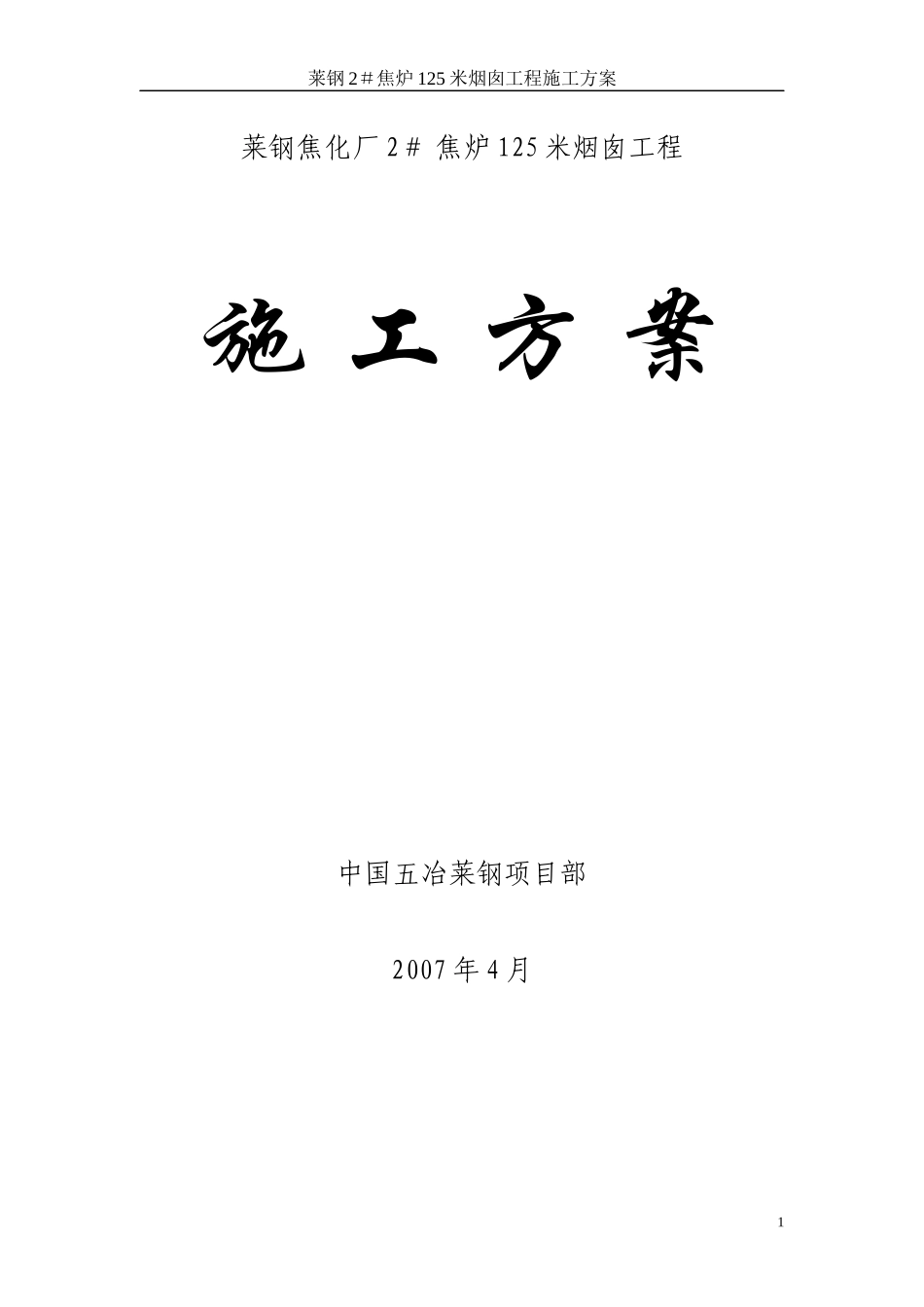

莱钢2＃焦炉125米烟囱工程施工方案莱钢焦化厂2＃焦炉125米烟囱工程施工方案中国五冶莱钢项目部2007年4月1莱钢2＃焦炉125米烟囱工程施工方案会签栏（方案名称：莱钢2＃焦炉125米烟囱）公司总工程师技术质量中心项目管理中心安全监督部项目经理项目总工项目部质量员项目部安全员审核2莱钢2＃焦炉125米烟囱工程施工方案编制审批栏公司总工程师：安全监督部：技术质量管理中心：项目管理中心：项目部：3莱钢2＃焦炉125米烟囱工程施工方案目录1．工程概况和工程特点……………………………………….52．质量目标………………………………….…………………63．工程进度计划……………………………………...…………74．施工总平面规划……………………………………..……….95．工程项目综合管理体系图………………………………….106．准备工作及主要施工方法………………………...………..107．（夏季）施工措施…………………………………………...288．工程质量保证措施………………………………………….299．安全保证措施……………………………………………….3410．环境及文明施工保证措施………………………….……..3611．附图……………………………………………..………….404莱钢2＃焦炉125米烟囱工程施工方案莱钢焦化2#焦炉125米钢筋砼烟囱施工组织设计1、工程概况及工程特点1．1、工程名称莱钢2＃焦炉125米钢筋混凝土烟囱工程1．2、工程概况说明莱钢2#焦炉125米钢筋砼烟囱工程，位于莱钢焦化厂老厂区。烟囱高125米，烟囱基础埋深-7.24米，双烟道均设在地下。基础砼C20。垫层C15砼。烟囱设隔烟墙一道，烟囱内衬为MU10普通粘土砖，隔热层采用高炉水渣。烟道隔热层采用水泥珍珠岩。筒身及基础钢筋保护层为35mm，钢筋搭接50d。烟囱+75米以上刷航空漆，做法刷红白相间标志环，环宽5米。烟囱出口内径4.03米。烟囱筒身收分值1=2c/0，筒身砼C30。1．3、工程特点本工程是在原拆除建筑物基础上新建。地质构造复杂，须将原有建筑物全部破除；工期紧张，从土方开挖到竣工交付使用只有天；技术方面，筒身采用滑模技术。1．4、工程主要工程量5莱钢2＃焦炉125米烟囱工程施工方案（1）基础钢筋砼C25860m3（2）筒身钢筋砼C30701m3（3）爬梯及信号平台制作安装17.5t（4）内衬280m3（5）隔热层（高炉水渣）252m3（6）钢筋工程130t1．5、编制依据本方案采用如下标准、规范：建设工程安全生产管理条例国务院第393号令建设工程施工安全技术操作规程建筑工业出版社建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术标准JGJ80-91建筑机械使用安全技术规程JGJ33-2001建设工程施工现场供用电安全规范GB50194-93烟囱工程施工及验收规范GBJ78-852、质量目标2．1、分项、分部、单位工程合格率、优良率分项、分部、单位工程合格率做到100％；优良率做到98％2．2、施工过程实验计划2．2．1设专职试验员一人。2．2．2凡施工材料进场前必需经监理同意并取样经检验合格后方可进现场使用。6莱钢2＃焦炉125米烟囱工程施工方案2．2．3烟囱每施工5米要做一组砼试块，做好养护。28天必须进行试压。2．2．4所有进场材料必须有出场合格证，并保存好以备交档。2．2．5所有材料检验计划要报监理审批后实施。+2．3、用于本工程施工质量验收规范烟囱工程施工及验收规范CBJ78-85烟囱设计规范GB50051-2002土方与爆破工程施工质量验收规范GB50201-2002建筑地基基础工程施工质量验收规范GB50201-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002钢筋焊接及验收规程JGJ18-2003钢结构工程施工质量验收规范GB50205-2001组合钢模板技术规范GB50204-2001建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20023、工程进度计划3．1、工程开、竣工时间工程开工时间2007年4月日，竣工时间2007年月日3．2、重要的工程节点莱钢焦化2#125米钢筋砼烟囱施工工艺流线图见附图17莱钢2＃焦炉125米烟囱工程施工方案3．3、施工顺序施工分三个阶段第一阶段：施工准备这个阶段主要做好以下工作。1、做好施工现场三通一平。2、保证基础施工用米首先进入施工现场，并及时对...
