1发动机电喷系统故障诊断故障码显示方法：1．发动机故障指示灯频闪故障代码：打开点火开关，发动机故障指示灯点亮，四秒钟后灯灭
发动机电控系统有故障时灯亮，故障排除后灯灭
故障诊断座内有关端子短接后此灯可闪烁故障代码
表2-1发动机故障指示灯代码显示方法序号系统名称诊断座位置及端子数检测端子名称故障码位数1玛瑞利单点电喷系统152玛瑞利LAW49C多点电喷系统钥匙在发动机停止状态，车速为零
钥匙转到ON位置，制动有效状态时踏下制动踏板，使节气门开度70%以上踏两次
213摩托罗拉多点电喷系统ECU附近16针故障诊断插座8端子和16端子短接564德尔福ITMS-6多点电喷系统ECU附近16针故障诊断插座1与4（地）或5（进）端子短接225德尔福MT20多点电喷系统16针故障诊断插座1与4（地）或5（地）端子短接5064G64S4M系统仪表盘左下方16针1号端子与接地端子短接142．发动机故障信息显示屏显示①数字显示：故障码以数码的形式显示在组合仪表的信息显示屏上，一般显示在温度显示屏上，如林肯、大陆、卡迪拉克车
②脉冲电压显示：诊断输出接头向外输出脉冲电压的信号以仪表板上“检查发动机指示灯的闪烁显示故障代码
③光二极管显示：一个二极管与故障灯显示方法一样；2个二极管显示时，一个红灯显示10位，绿灯显示个位；四个二极管显示时，分别代表8、4、2、1数字，将亮灯代表数字相加即位故障码
3．系统故障读码器（适合作为随车工具），读码器可方便、快速地读取系统故障代码
4．电喷系统故障诊断仪（适用于维修站及整车下线检查）：显示故障代码、读动态数据流、元件检测、消除故障码等功能

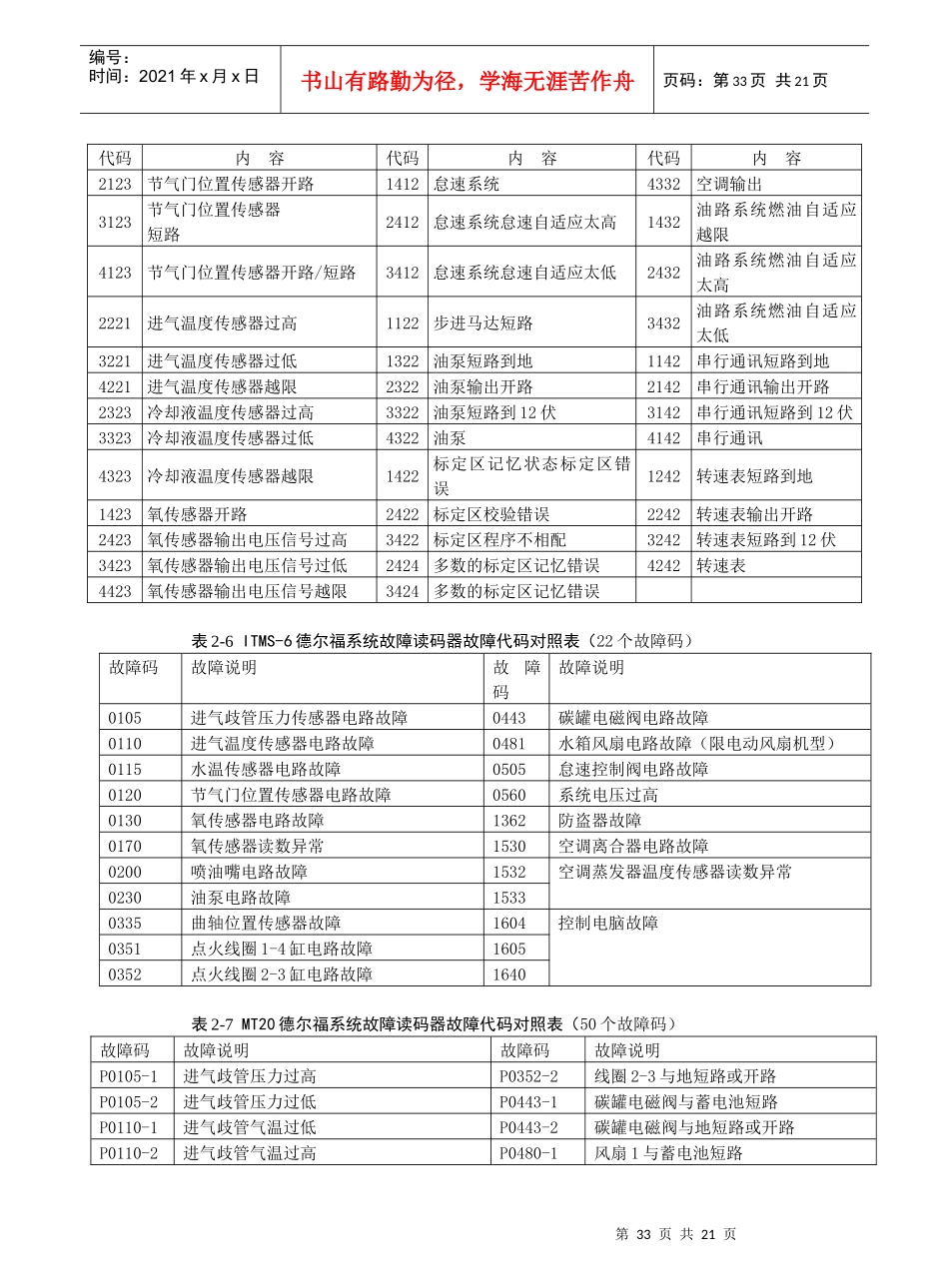

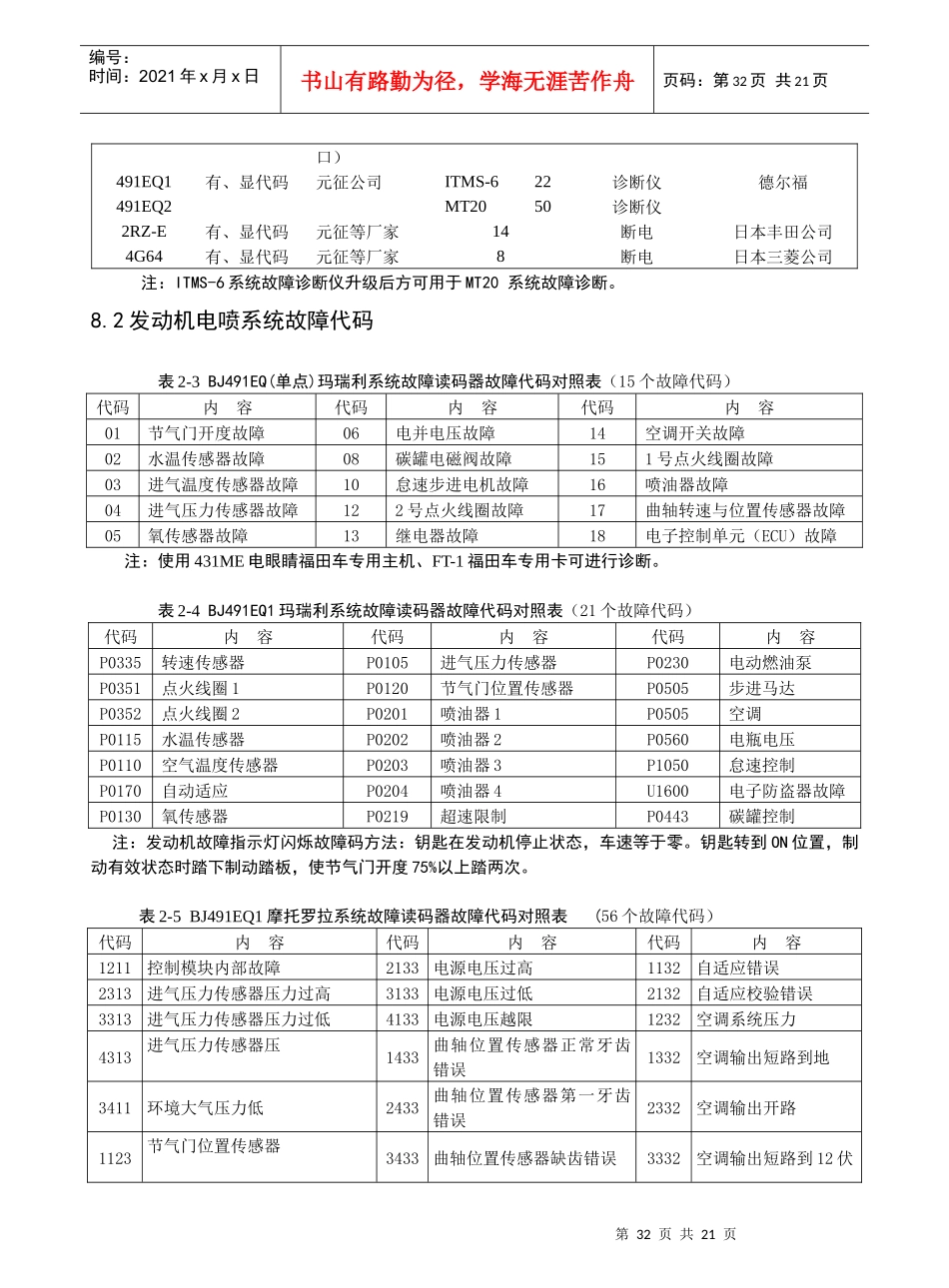

（电眼睛、修车王、车博士等）表2-2发动机管理系统及故障诊断仪一览表发动机型号故障
