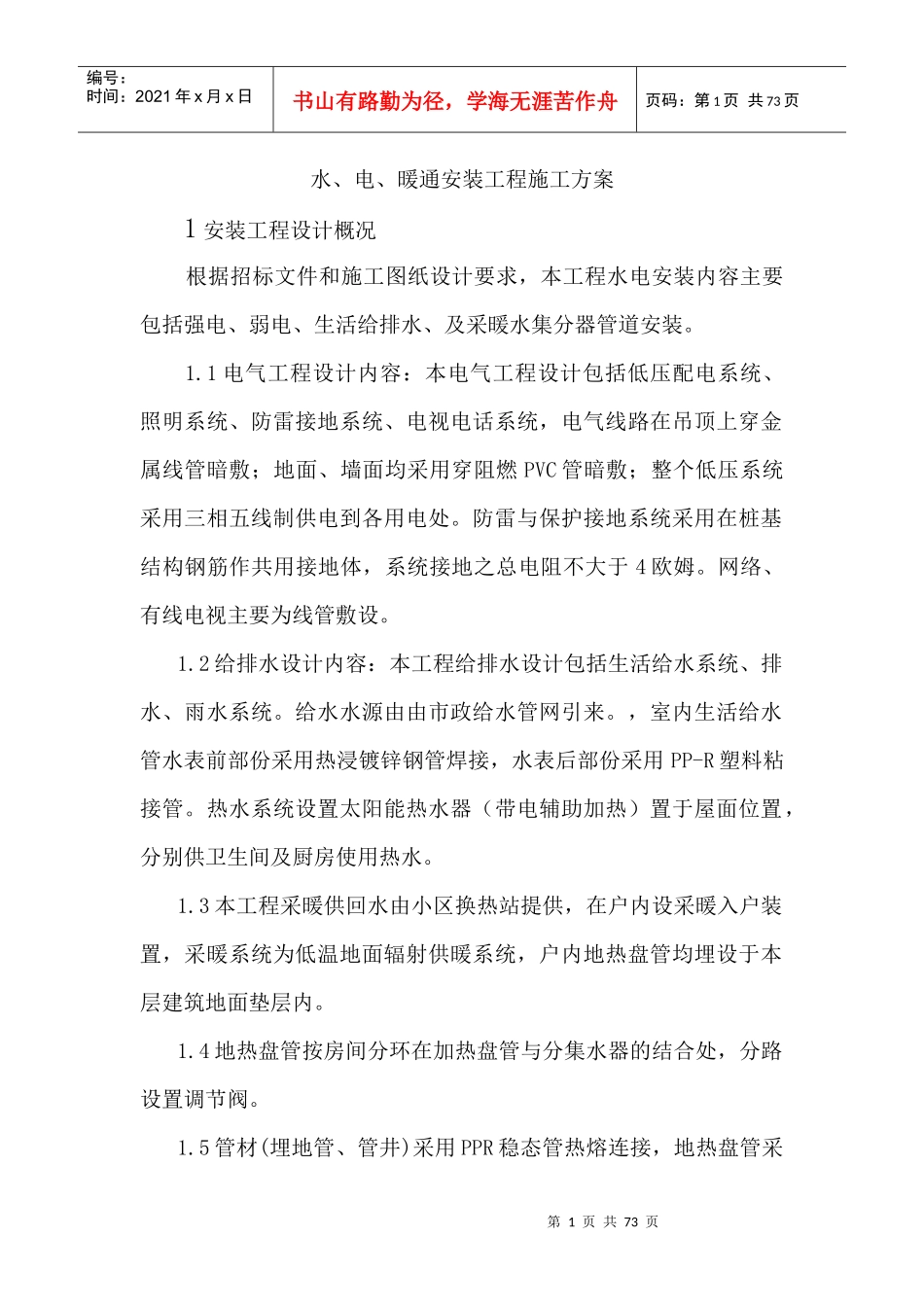

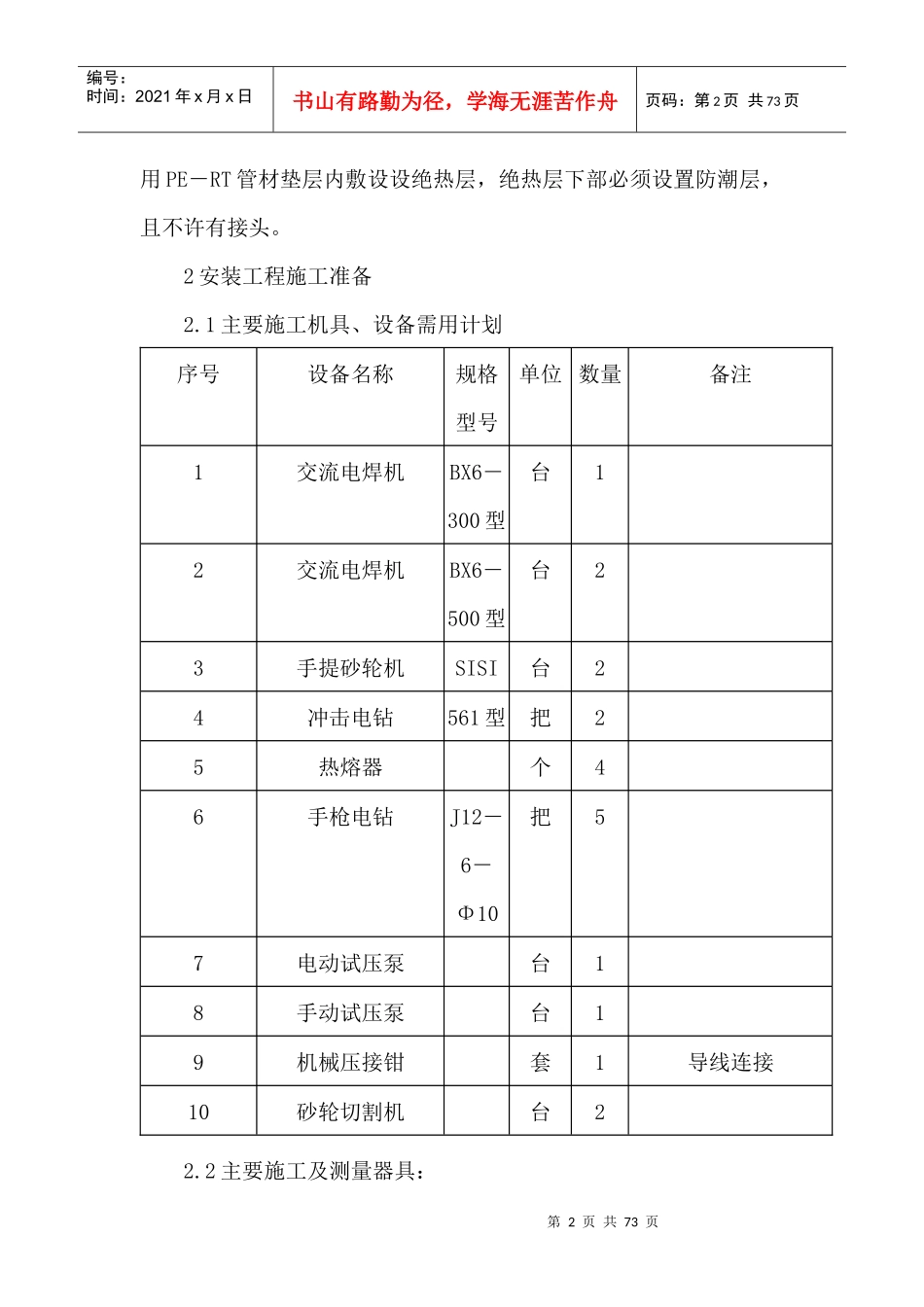

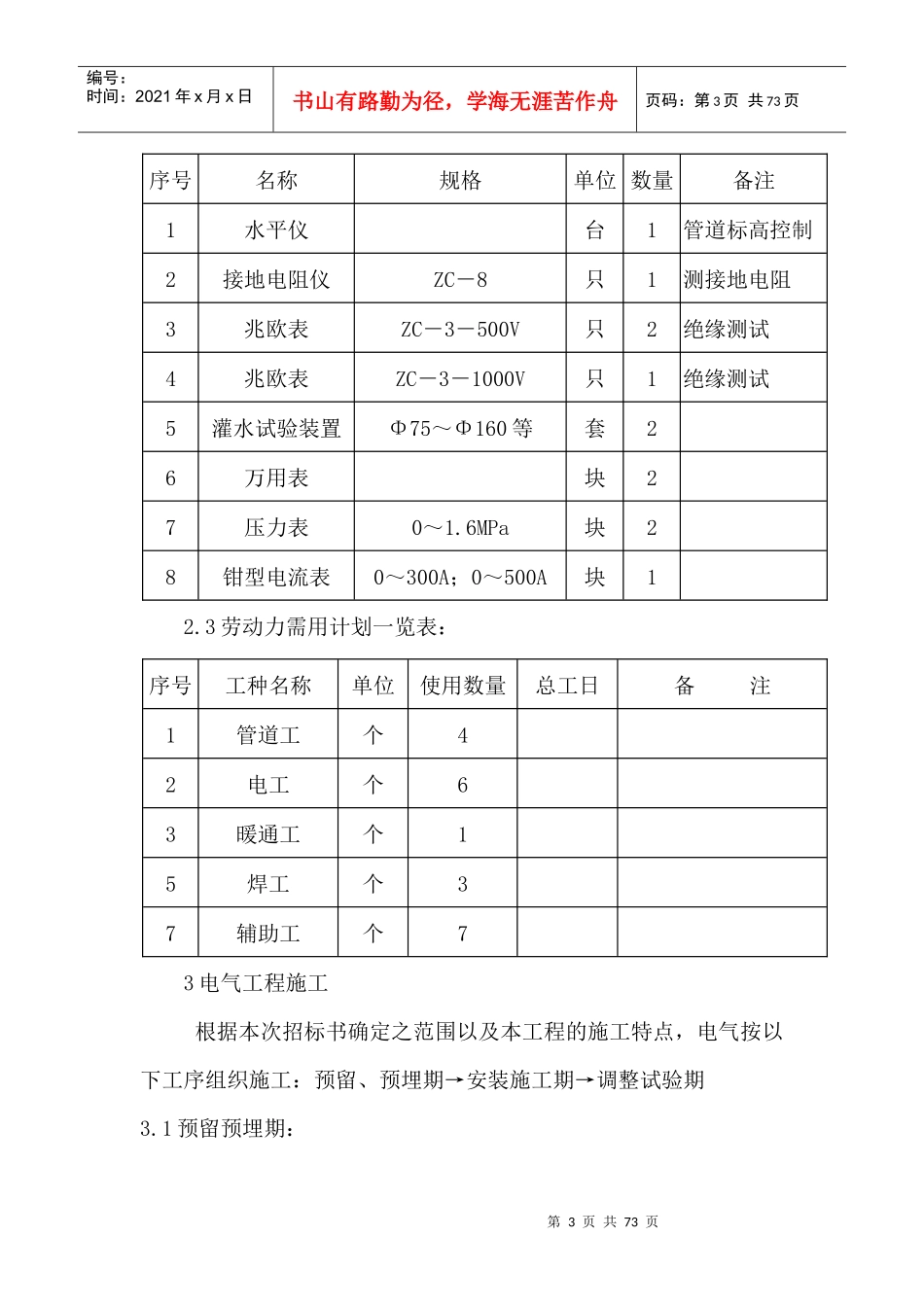

第1页共73页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共73页水、电、暖通安装工程施工方案1安装工程设计概况根据招标文件和施工图纸设计要求,本工程水电安装内容主要包括强电、弱电、生活给排水、及采暖水集分器管道安装。1.1电气工程设计内容:本电气工程设计包括低压配电系统、照明系统、防雷接地系统、电视电话系统,电气线路在吊顶上穿金属线管暗敷;地面、墙面均采用穿阻燃PVC管暗敷;整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统采用在桩基结构钢筋作共用接地体,系统接地之总电阻不大于4欧姆。网络、有线电视主要为线管敷设。1.2给排水设计内容:本工程给排水设计包括生活给水系统、排水、雨水系统。给水水源由由市政给水管网引来。,室内生活给水管水表前部份采用热浸镀锌钢管焊接,水表后部份采用PP-R塑料粘接管。热水系统设置太阳能热水器(带电辅助加热)置于屋面位置,分别供卫生间及厨房使用热水。1.3本工程采暖供回水由小区换热站提供,在户内设采暖入户装置,采暖系统为低温地面辐射供暖系统,户内地热盘管均埋设于本层建筑地面垫层内。1.4地热盘管按房间分环在加热盘管与分集水器的结合处,分路设置调节阀。1.5管材(埋地管、管井)采用PPR稳态管热熔连接,地热盘管采第2页共73页第1页共73页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共73页用PE-RT管材垫层内敷设设绝热层,绝热层下部必须设置防潮层,且不许有接头。2安装工程施工准备2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1交流电焊机BX6-300型台12交流电焊机BX6-500型台23手提砂轮机SISI台24冲击电钻561型把25热熔器个46手枪电钻J12-6-Φ10把57电动试压泵台18手动试压泵台19机械压接钳套1导线连接10砂轮切割机台22.2主要施工及测量器具:第3页共73页第2页共73页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共73页序号名称规格单位数量备注1水平仪台1管道标高控制2接地电阻仪ZC-8只1测接地电阻3兆欧表ZC-3-500V只2绝缘测试4兆欧表ZC-3-1000V只1绝缘测试5灌水试验装置Φ75~Φ160等套26万用表块27压力表0~1.6MPa块28钳型电流表0~300A;0~500A块12.3劳动力需用计划一览表:序号工种名称单位使用数量总工日备注1管道工个42电工个63暖通工个15焊工个37辅助工个73电气工程施工根据本次招标书确定之范围以及本工程的施工特点,电气按以下工序组织施工:预留、预埋期→安装施工期→调整试验期3.1预留预埋期:第4页共73页第3页共73页接地网施工引下线施工均压环施工金属门、窗接地屋面避雷带施工通路测试接地极测试编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共73页(1)防雷接地预埋及施工防雷接地预埋施工工序为:a.接地网施工:本工程利用基础与地梁钢筋按施工图设计焊接连通作共用水平接地体。具体作法是:有地梁处利用地梁底部内两根钢筋焊通作水平接地体,在无地梁处采用-40×4镀锌扁钢焊通作水平接地体,再与基础钢筋和用作引下线的柱内钢筋用Φ镀锌12元钢焊连(柱内结构主筋大于Φ16时,用两根即可,小于Φ16时用四根),并在距地-0.8m处焊出一根-40×4镀锌圆钢,且伸出室外距外墙不小于1m。其基础钢筋与柱插筋、地梁筋与桩筋间也用Φ12的镀锌元钢焊通。b.防雷引下线利用柱内大于Φ16的两根主筋自下而上焊通,焊接时另加一根Φ12的镀锌元钢作帮条焊,双面焊缝长度为6d。柱筋顶部应与用作避雷带的屋面瓦下扁钢用-25×4的镀锌扁钢焊通。c.建筑物的等电位联结。进出建筑物的金属管道、电缆铠装护层、穿线钢管均就近用-40×4镀锌扁钢与防雷接地装置相连。室内的各种金属构件,应与室内设置的接地连接板焊连。第5页共73页第4页共73页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共73页d.屋面避雷带拟采用25×4的镀锌扁钢在女瓦下按设计要求暗敷设,避雷带网格间距不大于10m×10m。扁钢采用搭接焊连接,搭接长度为扁钢宽度的2倍,并应三面焊。暗敷好的避雷带应与防雷引下线用Φ12的镀锌元钢跨接焊成电气通路。突出屋面的所有金...
