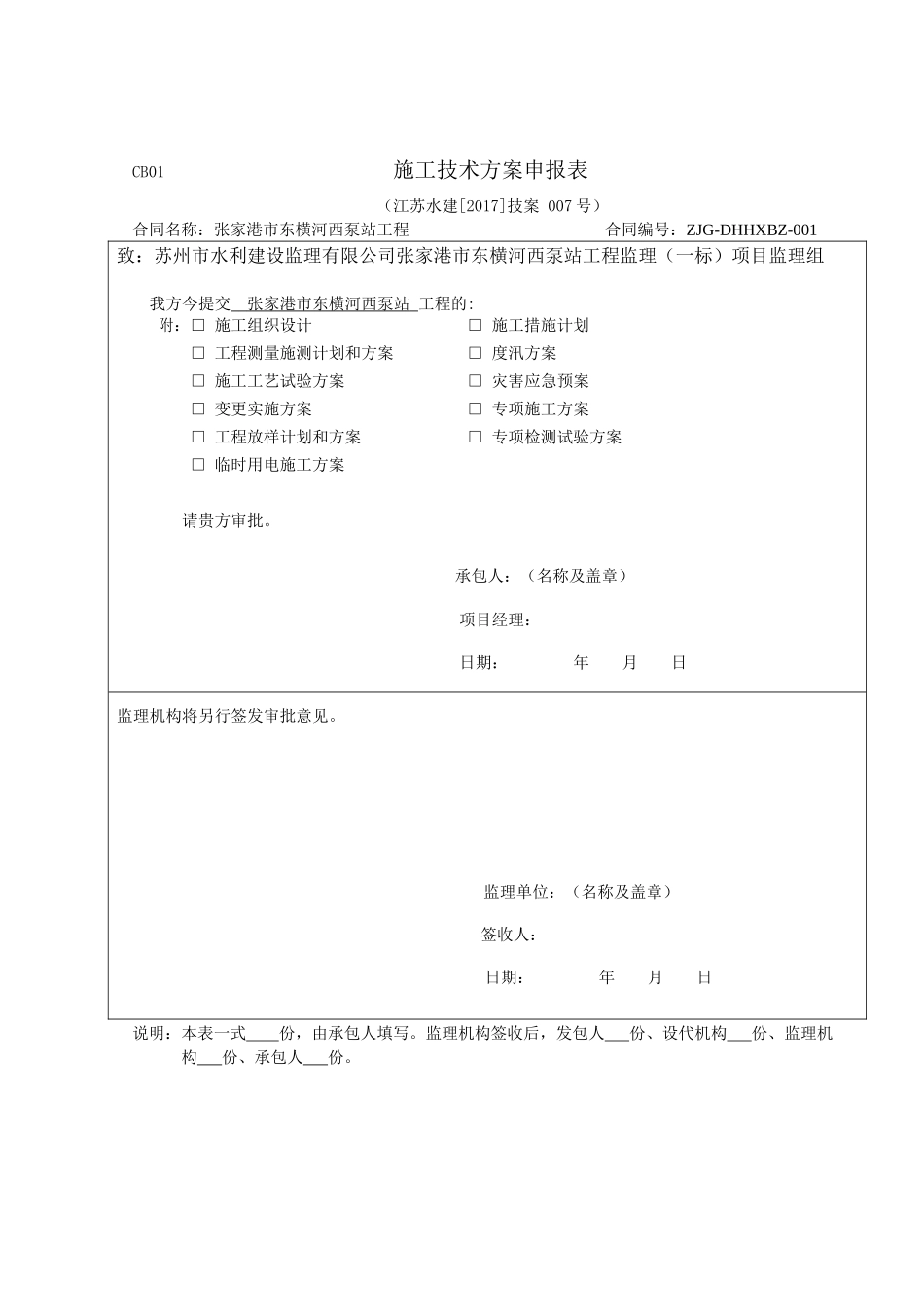

CB01施工技术方案申报表（江苏水建[2017]技案007号）合同名称：张家港市东横河西泵站工程合同编号：ZJG-DHHXBZ-001致：苏州市水利建设监理有限公司张家港市东横河西泵站工程监理（一标）项目监理组我方今提交张家港市东横河西泵站工程的:附：□施工组织设计□施工措施计划□工程测量施测计划和方案□度汛方案□施工工艺试验方案□灾害应急预案□变更实施方案□专项施工方案□工程放样计划和方案□专项检测试验方案□临时用电施工方案请贵方审批。承包人：（名称及盖章）项目经理：日期：年月日监理机构将另行签发审批意见。监理单位：（名称及盖章）签收人：日期：年月日说明：本表一式份，由承包人填写。监理机构签收后，发包人份、设代机构份、监理机构份、承包人份。江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部张家港市东横河西泵站工程临时用电方案江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部二O一七年四月四日一、编制依据江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部编制依据主要包括以下规程规范及资料《建设工程施工现场供用电安全规范》GB50194-93《施工现场临时用电安全技术规范》JGJ46-2005《低压配电设计规范》GB50054-95《供配电系统设计规范》GB50052-95《通用用电设备配电设计规范》GB50055-93《建筑施工安全检查标准》JGJ59-99现场用电电源：电源从大新油站接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用TN-S系统，严格按JGJ46-2005、J405-2005《建筑施工现场临时用电安全技术规范》强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。二、施工机械用电负荷表序号设备、名称型号数量功率（KW)合计（KW)1塔吊QTZ5009134.434.42搅拌机JZC35025.5113插入式振捣器HZB26×5041.14.44磨光机ZB1110.550.555钢筋弯曲机GJ7-4013.03.06钢筋切断机CQ40A13.03.0江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部7钢筋调直机TTW5A13.03.08电焊机BX3-630411449水泵1011010浮筒泵2204011单管高压旋喷桩基1606012三轴搅拌桩桩基1555513钻孔灌注桩桩基250100合计368.8三、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为2~3个，由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过5台，其总容量不宜超过10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。本系统总负荷较大，且有较大单项负荷何，所以配电方式采用放射式，即总配电箱出线，带分配电箱，分配电箱放射出线，带几个开关箱。详见供配电系统图。江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部四、系统接地方式当现场施工设备供电的变压器低压侧为380V~220V中性点直接接地时，低压系统的接地形式必须采用TN-S系统，如图1所示，电器设备的金属外壳必须与专用保护零线（PE线）连接，不得一部分设备作保护接零，另一部分设备作保护接地，保护零线不得装设开关或熔断器，保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于6mm2绝缘多股铜线，保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于1欧，不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。垂直接地体应采用角铁、镀锌铁管或圆钢，长度1.5~2.5m，露出地面10~15cm，接地线与垂直接地体连接应采用焊接或螺纹连接，禁江苏省水利建设工程有限公司张家港市东横河西泵站工程项目经理部止采用绑扎...
