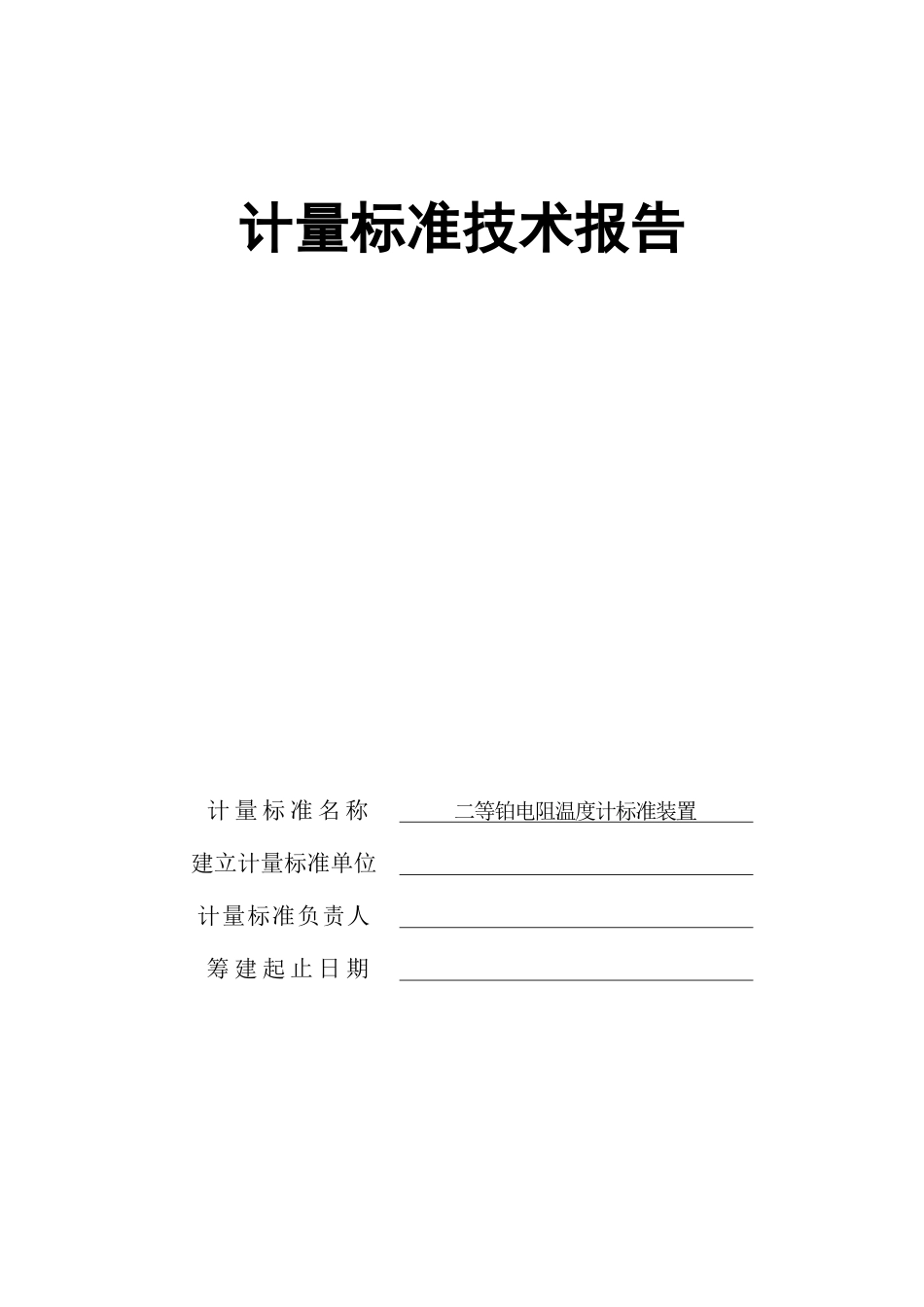

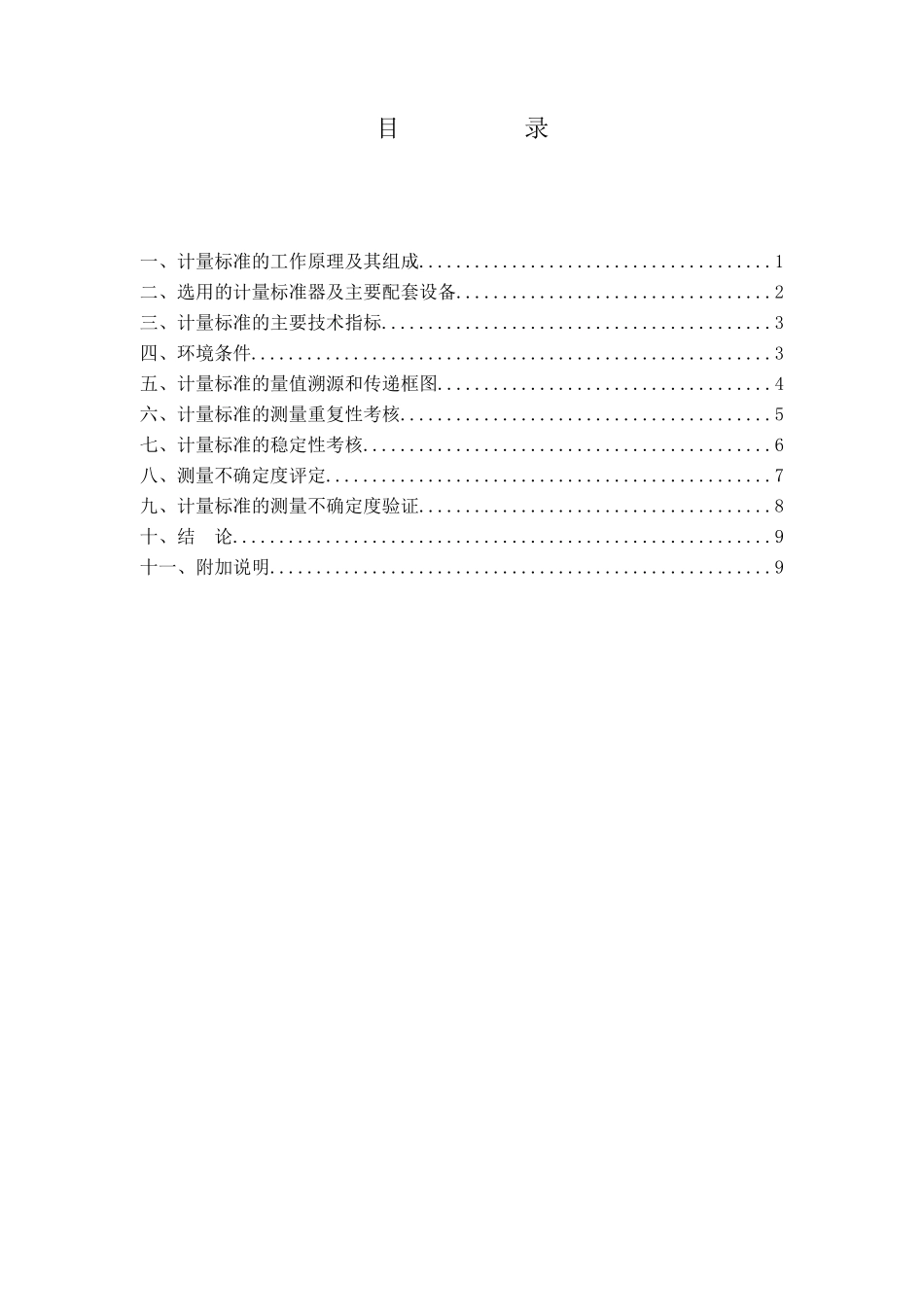

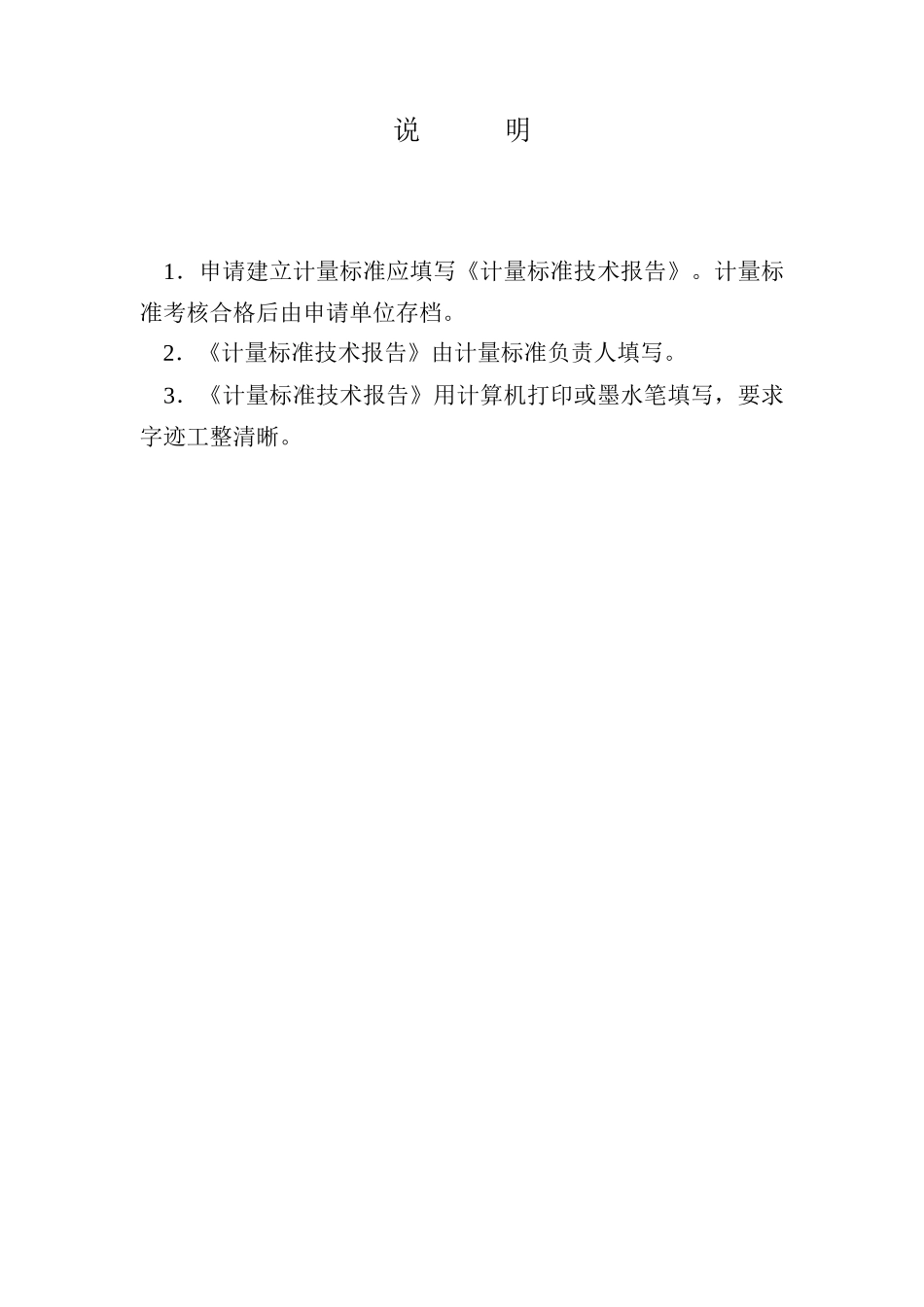

计量标准技术报告计量标准名称二等铂电阻温度计标准装置建立计量标准单位计量标准负责人筹建起止日期说明1．申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。2．《计量标准技术报告》由计量标准负责人填写。3．《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。目录一、计量标准的工作原理及其组成......................................1二、选用的计量标准器及主要配套设备..................................2三、计量标准的主要技术指标..........................................3四、环境条件........................................................3五、计量标准的量值溯源和传递框图....................................4六、计量标准的测量重复性考核........................................5七、计量标准的稳定性考核............................................6八、测量不确定度评定................................................7九、计量标准的测量不确定度验证......................................8十、结论..........................................................9十一、附加说明......................................................9第1页共14页油槽冰点器主控箱调功器数表计算机打印机编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、计量标准的工作原理及其组成本标准装置采用二等标准铂电阻温度计作为标准，与被检工业热电阻采用比较法进行检定。1.工业用热电阻检定方法:1.1.0℃电阻值R(0)℃的测量将二等标准铂电阻温度计和被检热电阻插入盛有冰水混合物的冰点槽内（热电阻周围的冰层厚度不大于300mm），30min后按下列顺序测出标准铂电阻温度计和被检热电阻的电阻值。检定顺序如下:标准铂电阻温度计→被检1→被检2……被检n↓标准铂电阻温度计→被检1→被检2……被检n如此完成一个读数循环，铂电阻每次测量不得少于三个循环，取其平均值进行计算。1.2100℃电阻值R(100)℃的测量将二等标准铂电阻温度计和被检热电阻插入水沸点槽或恒温油槽中,待温度稳后按0℃检定方法检定100℃。1.3计算热电阻的电阻温度系数α值2.原理框图第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页二、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号标准铂电阻WZPB-2(0~419.527)℃二等云南仪表厂/5099电力部江苏计量测试中心RW-2001-02-17标准铂电阻WZPB-2(0~419.527)℃二等云南仪表厂/5138电力部江苏计量测试中心RW-2001-02-16数字多用表K2000（0～100）mV6位半USA0814948电力部江苏计量测试中心JL-SB-2002-032主要配套设备自动检定装置RZJ-2D(300~1100)℃寄生电势<0.4μV西航电子仪器厂200111自检油槽HWY-AⅡ（0~300）℃湖北测试技研所/自检2002004冰点槽BBQ-1南京有线电厂自检2002003兆欧表ZC25100MΩ10杭州征达仪表厂072030电力部江苏计量测试中心JL-YB-2002-301温湿度计ZJ-2B（-35～45）℃（30～100）％±1℃，±5％沪气象仪器厂0204043江苏气象仪器检定站2002064第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页三、计量标准的主要技术指标经理论分析、计算及试验验证，本标准装置的主要技术指标为：1．测量范围：(0~300)℃2．不确定度：U0=47.46mKU100=47.46mK3．测量重复性：Sn=2.21mK四、环境条件项目要求实际情况结论温度（20±2）℃21℃合格湿度≤80％65%合格防振检流计X1档无晃动无晃动合格防尘无灰尘无灰尘合格第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页五、计量标准的量值溯源和传递框图上级计量标准本厂计量标准开展检定对象电力部江苏计量测试中心一等铂电阻温度计标准装置不确定度锌=11.95mK(K=2.09)锡=9.7mK(K=2.06)=5.02mK(K=2.09)测量范围：（0~419.527）℃工业铜电阻、工业A级铂电阻、工业B级铂电阻测量范围：（0~300...
