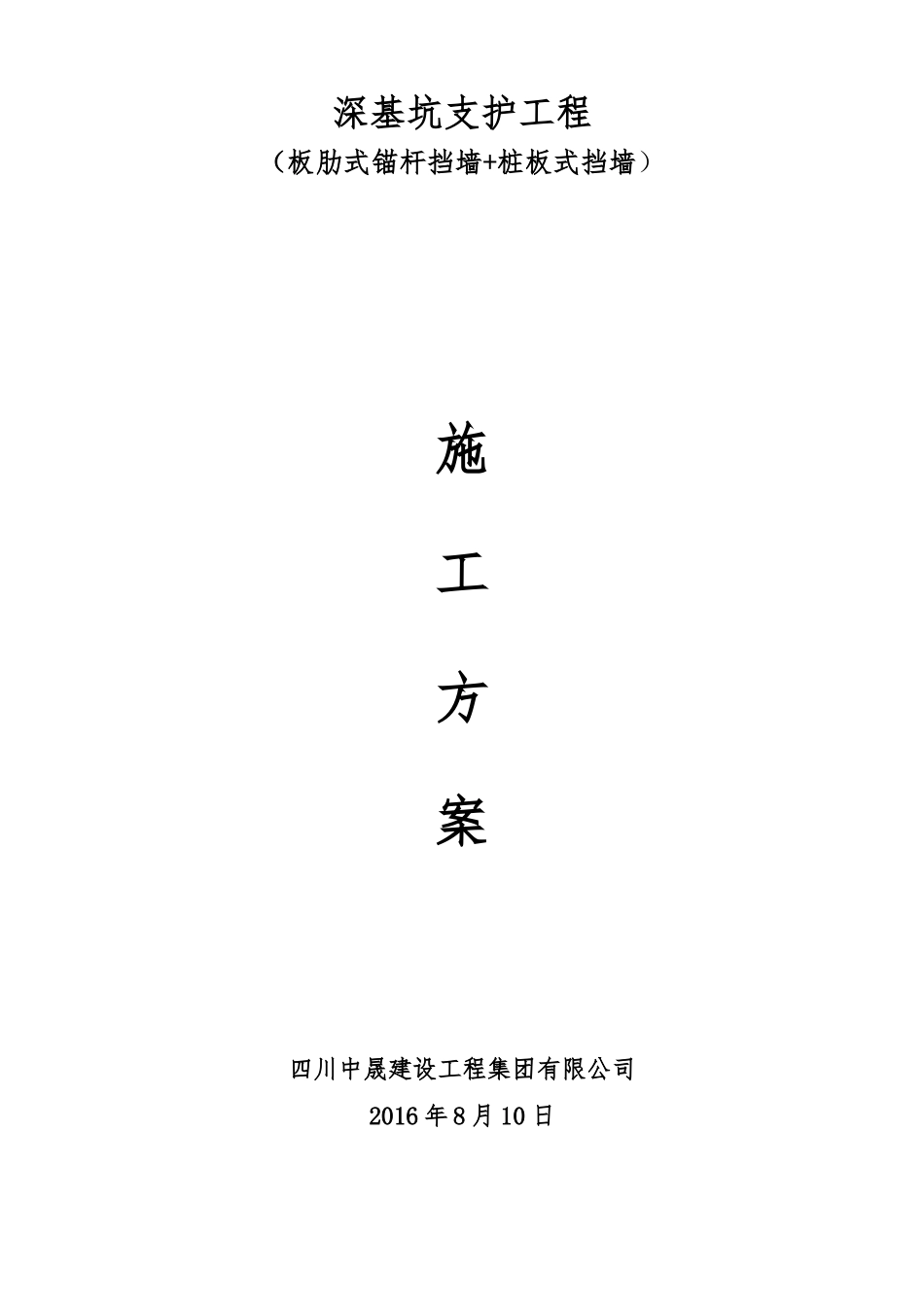

深基坑支护工程（板肋式锚杆挡墙+桩板式挡墙）施工方案四川中晟建设工程集团有限公司2016年8月10日第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页目录第一章编制依据…………………………………………………2第二章工程概况…………………………………………………3第三章总体施工方案概述………………………………………5第四章主要施工方法……………………………………………6第五章高边坡稳定性监测………………………………………44第六章施工安全及保证措施……………………………………45第七章现场文明施工管理………………………………………55第八章环境保护…………………………………………………59第九章雨季施工技术组织措施…………………………………62第十章安全应急预案……………………………………………64第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页第一章编制依据一、建设单位提供的重庆市文化遗产保护中心标本库房改建项目配套工程基坑支护及基础加固工程的设计施工图。二、与业主签订的《工程施工承包合同》；三、现场实地踏勘和收集的相关资料以及构筑物、管线拆除的实际情况；四、我单位拥有的科技工法成果和现有管理水平、劳力、设备、技术能力，以及长期从事同类工程施工所积累的丰富施工经验。五、有关施工等法律、法规、规范、标准。1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）3、《工程测量规范》（GB50026-2007）4、《砼结构工程施工质量验收规范》（GB50204-2002）5、《建筑地基基础设计规范》（GB5007-2002）6、《建筑基坑支护技术规程》（JGJ120-99）7、《锚杆砼挡墙支护技术规范》（GB50086-2001）8、《建筑基坑工程技术规范》（YB9258-97）9、重大危险源工程建质[2009]87号文件第二章工程概况该工程为于重庆市渝中区枇杷山正街72#，交通方便。场地为构造剥蚀丘陵地貌，地面高程300.00~332.00m左右,高差约32m,由北西向南东缓倾。场地内原有建筑物林立,大多为2~5F左右的办公楼,场地内修建原建筑时形成的环境边坡采用条石挡墙支挡,挡墙高度小于5m,运行多年未见破坏迹象。场地地形较平坦,坡角约8~15〫。场地北侧为已有边坡,呈阶梯状,坡角近直立,坡高约第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页5~9m,属砂岩为主的边坡,根据勘察报告,该边坡形成时期已久,约10年,未见变形拉裂等现象,现状稳定,局部因风化有掉块现象。该基坑围合为一闭合多边形,平面图上边坡编号为A~L,边坡坡顶为已建建筑物及市政道路,放坡条件有限,须设计支挡结构对周围基坑边坡进行支护。基坑边坡总长约226m,高约4.5~9.4m,以岩质边坡为主,部分为岩土组合边坡,总治理面积约2000㎡。重庆市文化遗产保护中心标本库房改建项目配套工程基坑支护及基础加固工程边坡支护型式采用桩板式+板肋式锚杆挡墙两种支护型式。一、板肋式锚杆挡墙板肋式锚杆挡墙平面位置布置在标本库房和文物修复中心地下室外边线1米处，由BC段、CD段、DE段、GH段、HI段、IJ段、JK段、MN段组成，全长110m，墙高4.5~9.4m，锚杆间距为2.5m×2m网格布设，锚杆锚固段≥4m。锚杆孔径为110mm，锚杆筋228注M30水泥砂浆。肋柱0.3×0.4m,板厚0.2m,压顶梁0.3×04m。二、桩板式挡墙桩板式挡墙平面位置布置在标本库房和文物修复中心地下室外边线1米处，其中AB段基坑边坡土层厚度最大5.3m，全长30m，采用B型桩板式挡墙支挡,桩截面为1.2×1.8m,板厚0.2m,桩间距为4m,桩嵌岩深度嵌入中风化岩石深度≥6m;EF、FG段基坑边坡土层厚度最大3.5m,全长42.4m,东侧及北侧紧邻国家文物保护对象(戴笠公馆),最近距离为2.3m,基坑开挖易产生卸荷影响,采用A型桩板式挡墙支挡,桩截面为1.2×1.5m，板厚0.2m,桩间距为3m,桩嵌岩深度嵌入中风化岩石深度≥6m;KM段基坑由于紧邻枇杷山正街,基坑开挖无放坡条件,且表层有2.5~4.2m土层,全长33.5m,因此采用C型排桩式锚杆挡墙支护,圆桩截面直径为900㎜,板厚0.2m,桩间距为3m,桩嵌岩深度嵌入中...
