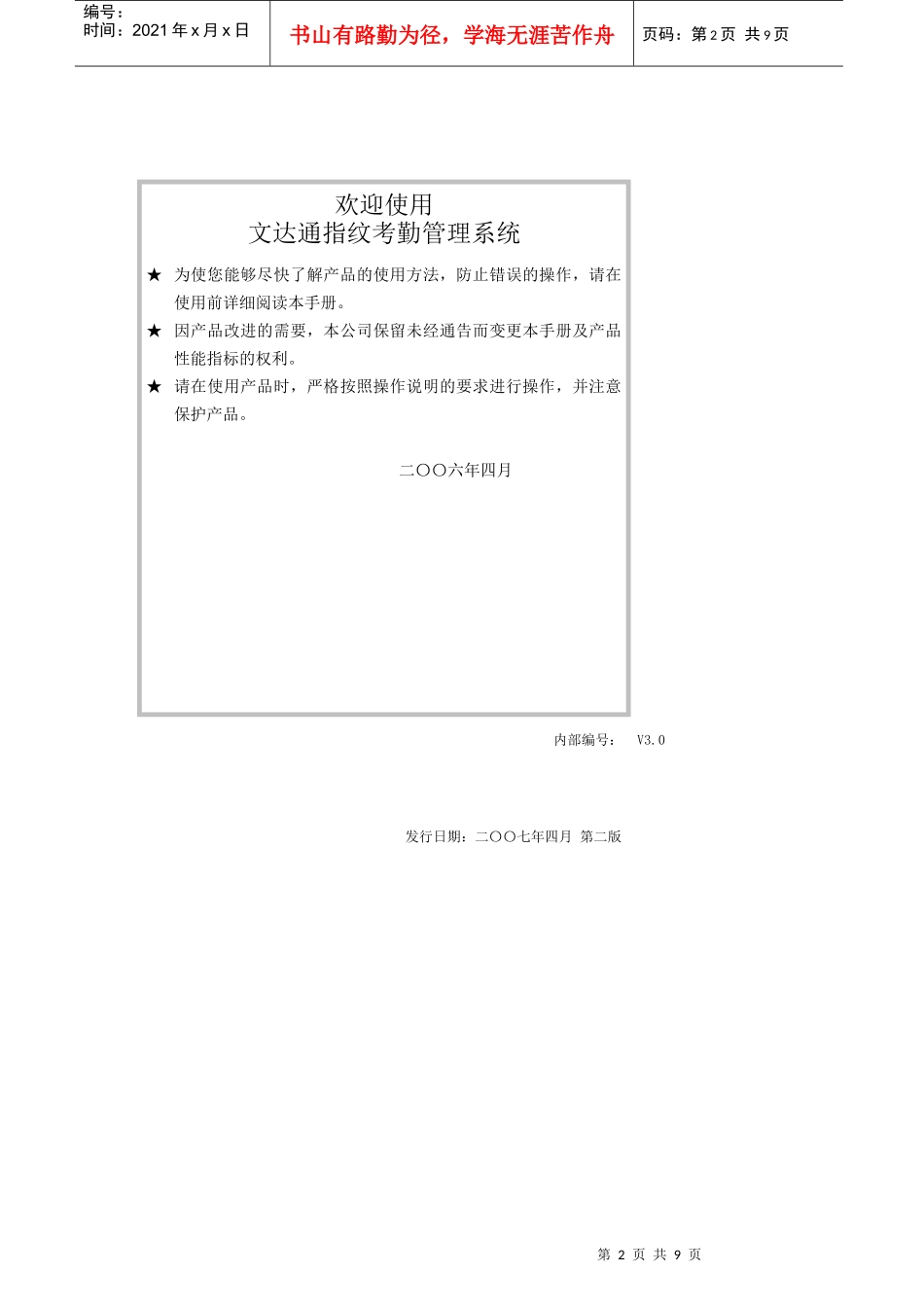

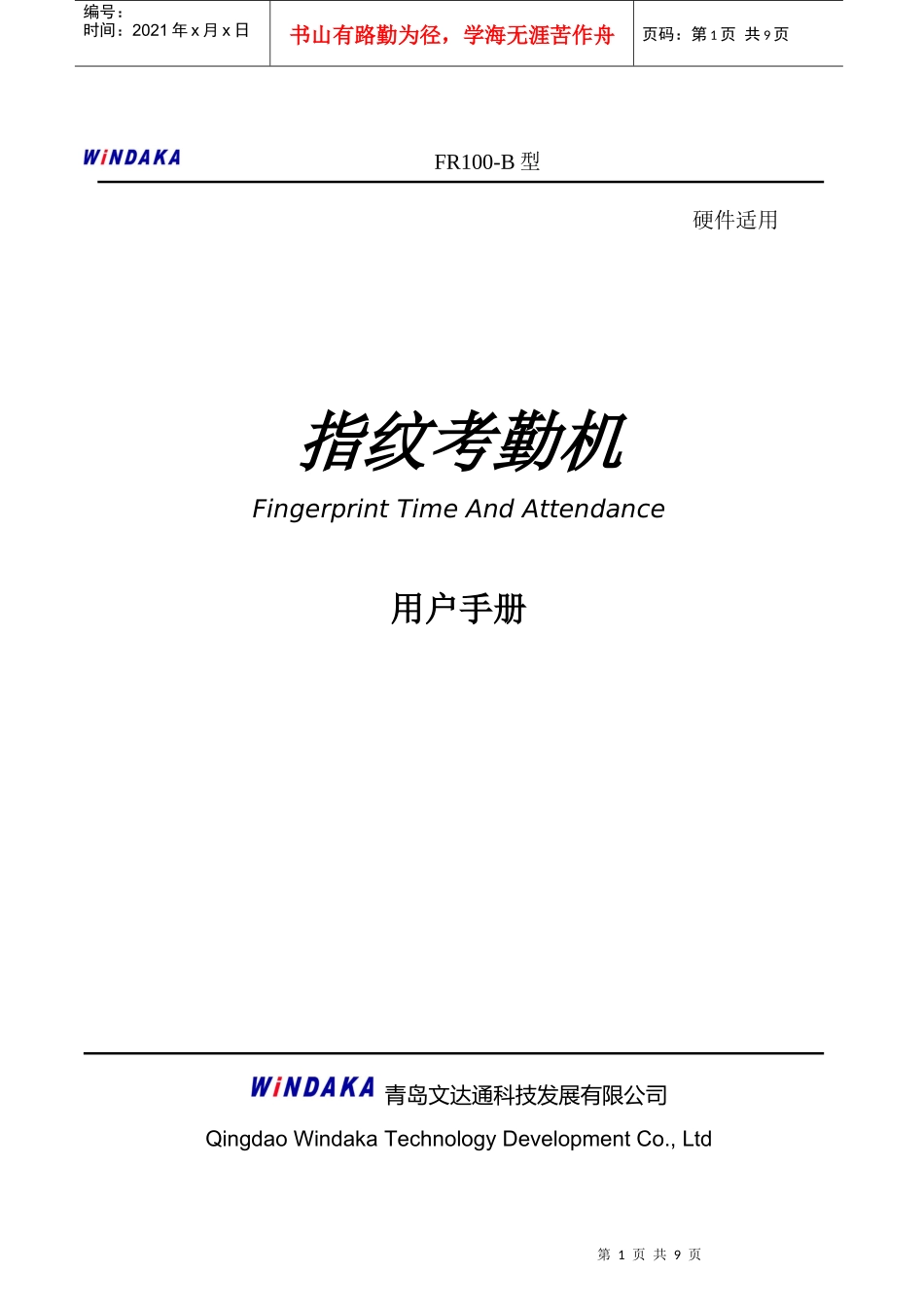

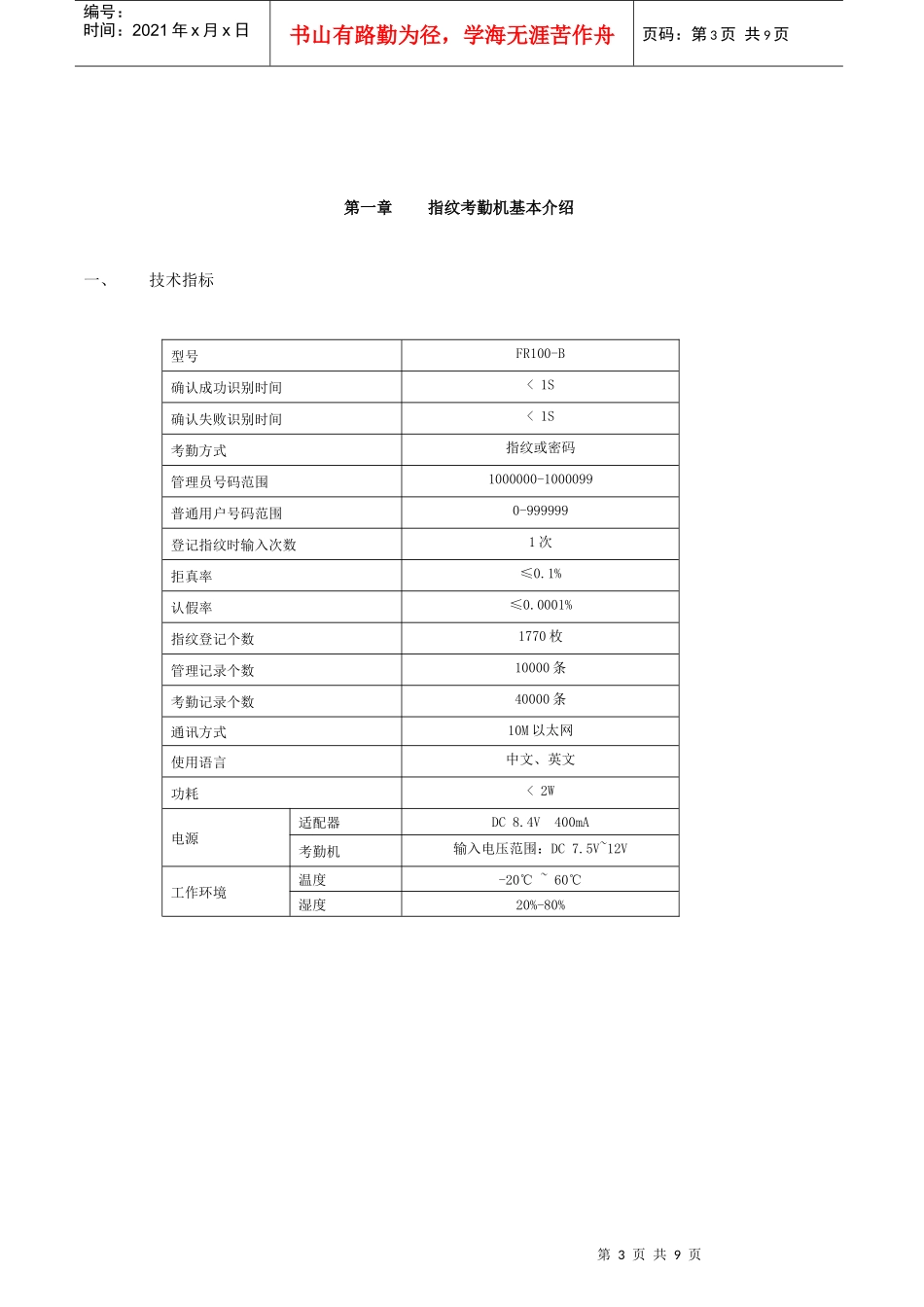

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页FR100-B型硬件适用指纹考勤机FingerprintTimeAndAttendance用户手册青岛文达通科技发展有限公司QingdaoWindakaTechnologyDevelopmentCo.,Ltd第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页内部编号：V3.0发行日期：二〇〇七年四月第二版欢迎使用文达通指纹考勤管理系统★为使您能够尽快了解产品的使用方法，防止错误的操作，请在使用前详细阅读本手册。★因产品改进的需要，本公司保留未经通告而变更本手册及产品性能指标的权利。★请在使用产品时，严格按照操作说明的要求进行操作，并注意保护产品。二〇〇六年四月第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页第一章指纹考勤机基本介绍一、技术指标型号FR100-B确认成功识别时间<1S确认失败识别时间<1S考勤方式指纹或密码管理员号码范围1000000-1000099普通用户号码范围0-999999登记指纹时输入次数1次拒真率≤0.1%认假率≤0.0001%指纹登记个数1770枚管理记录个数10000条考勤记录个数40000条通讯方式10M以太网使用语言中文、英文功耗<2W电源适配器DC8.4V400mA考勤机输入电压范围：DC7.5V~12V工作环境温度-20℃~60℃湿度20%-80%第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页二、结构说明1、考勤机后面板接口定义后面板上有两个接口：①电源插座（DC8.4V）用于接入电源适配器；②10M以太网插座用于接入以太网RJ45插头（水晶头），如果想与计算机之间直接连接（即不通过交换机连接），那么必须在网线的两端使用不同的线序（可参考计算机局域网的布线相关知识或网线水晶头的制作方法），一侧使用568A线序，另一侧使用568B线序。如果与交换机连接则两侧使用相同的线序，用哪种都可以。2、考勤机前面板介绍①操作键盘键盘上的键分数字键和功能键两种，其中数字健中的2、4、6、8键在操作菜单时也起到上、下、左、右的作用；“*”键是取消或返回上一层菜单的作用；“#”键是确认或进入当前功能菜单的作用；考勤时使用“签到”或“签退”键；进入管理状态需要长按“管理”键3钞钟，便可进入管理状态，如果已录入了管理者指纹需要先进行指纹确认方可进入；巡更键用于巡更员做巡更确认或员工考勤的中间巡检确认。②指纹采集窗进行指纹比对的窗口，内部是一个玻璃的平面，将手指指纹的中心点对准平面的中心点平按下去，待比对完成后（采集头红光熄灭），将手指抬起。③液晶显示窗考勤状态下，第一行显示当前时间，第二行提示考勤结果；管理状态下，两行同时用于显示菜单内容及提示；④指示灯绿灯亮：表示考勤通过；红灯亮：表示考勤失败，需要重考；第5页共9页第4页共9页系统设置时间设置网络设置MAC地址IP地址端口设置网关IP录入管理员录入新用户查询用户录入密码查询密码查询考勤记录查询管理记录考勤机初始化用户管理查询记录子网掩码编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页第二章考勤机菜单说明一、菜单结构图二、菜单说明FR100-B的主菜单有系统设置、用户管理、查询记录三大项。菜单的一般操作用键2（↑）、8（↓）、4（←）、6（→）、*（取消）、#（确认）完成。要进入管理菜单需先长按管理键3秒，再进行管理员身份确认，确认成功方可进入。1、系统设置主要用于设置考勤机的系统参数①时间设置设置考勤机的当前时间。按4（←）、6（→）可在年、月、日、时、分间切换，按2（↑）、8（↓）可改变数值。按#（确认）确认对参数的修改，按*（取消）返回上级菜单。②网络设置1）MAC地址：显示考勤机的MIC地址，不可修改。2）IP地址：设置考勤机本身的IP，如：192.168.0.2403）端口设置：设置考勤机通讯用的端口号，出厂为1025第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页4）网关IP：设置网关的IP地址，出厂为192.168.0.15）子网掩码：出厂为255.255.255.0按号码0至9输入数字，按“#”键确认，按“*”键返回上级菜单。2...
