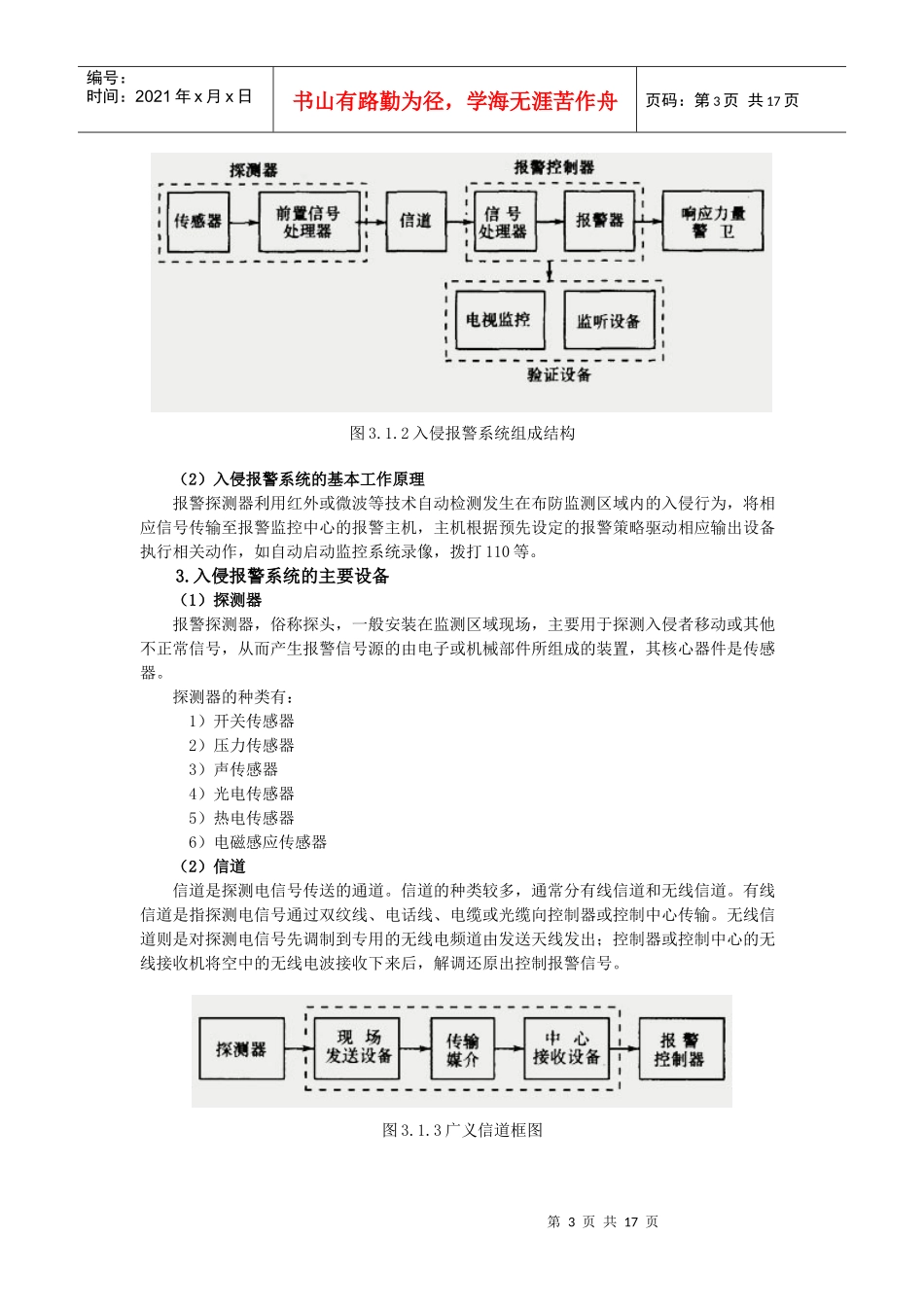

《智能楼宇弱电系统规划与实施》课程学习体会报告系别(分院、部)电信学院班级计算机30971姓名尹卫东学号30100971402011年7月8日第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页入侵报警系统工程规划与实施通过一学期对《智能楼宇楼宇弱电系统规划与实施》课程的学习，我收获了不少。不管是从理论和实践上都提高了不少。知道了有关工程从招投标到工程结束维护的全过程，从大体上了解了一个工程的全部过程。了解了各部门（土建、机电、弱电）配合的重要性，以及施工时每天工程协调会的重要性。本次报告我选择了主题：入侵报警系统工程大规划与实施。1.入侵报警系统的概念和功能入侵报警系统是指当非法侵入防范区域时，引起报警的装置。它是用来发出出现危险情况信号的。入侵报警系统就是用探测器对建筑物内外重要地点和区域进行布防。它可以及时探测非法入侵，并且在探测到有非法入侵时，及时向有关人员报警。防入侵报警系统负责为建筑物内外各个点、线、面和区域提供巡查报警服务，它通常由报警探测器、报警系统控制主机（简称报警主机）、报警输出执行设备以及传输线缆等部分组成，如图3.1.1所示。图3.1.1入侵报警系统组成2.入侵报警系统的组成（1）入侵报警系统的组成入侵报警系统负责为建筑物内外提供巡查报警服务，当在监控范围内有非法侵入时，引起声光报警。入侵报警系统的组成结构如图所示。其中探测器、信道、报警控制器是其必不可少的主要组成部分。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图3.1.2入侵报警系统组成结构（2）入侵报警系统的基本工作原理报警探测器利用红外或微波等技术自动检测发生在布防监测区域内的入侵行为，将相应信号传输至报警监控中心的报警主机，主机根据预先设定的报警策略驱动相应输出设备执行相关动作，如自动启动监控系统录像，拨打110等。3.入侵报警系统的主要设备（1）探测器报警探测器，俗称探头，一般安装在监测区域现场，主要用于探测入侵者移动或其他不正常信号，从而产生报警信号源的由电子或机械部件所组成的装置，其核心器件是传感器。探测器的种类有：1）开关传感器2）压力传感器3）声传感器4）光电传感器5）热电传感器6）电磁感应传感器（2）信道信道是探测电信号传送的通道。信道的种类较多，通常分有线信道和无线信道。有线信道是指探测电信号通过双纹线、电话线、电缆或光缆向控制器或控制中心传输。无线信道则是对探测电信号先调制到专用的无线电频道由发送天线发出；控制器或控制中心的无线接收机将空中的无线电波接收下来后，解调还原出控制报警信号。图3.1.3广义信道框图第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（3）报警控制器报警控制主机，又称为报警控制器，其主要作用是接收各种探测器的报警信号，判断有无警情，然后按预先设置的程序驱动相关设备执行相应的警报处理，如：发出声光报警信号，与监控系统实现联动，控制现场的灯光，记录报警事件和相应的视频图像等。报警控制器由信号处理和报警装置组成。报警信号处理是对信号中传来的探测电信号进行处理，判断电信号中“有”或“无”情况，输出相应的判断信号。若探测电信号中含有入侵者入侵信号时，则信号处理器发出报警信号，报警装置发出声或光报警，引起工作人员的警觉。小型报警主机如图3.1.4所示图3.1.4小型报警主机报警主机的基本功能主要有以下几个方面：1）布防与撤防功能报警主机可手动布防或撤防，也可以定时对系统进行自动布防、撤防。在正常状态下，监视区的探测设备处于撤防状态，不会发出报警；而在布防状态下，如果探测器有报警信号向报警主机传来，则立即报警。2）布防延时功能如果布防时操作人员尚未退出探测区域，那么就要求报警主机能够自动延时一段时间，等操作人员离开后布防才生效，这是报警主机的布防延时功能。3）防破坏功能当有人对报警线路和设备进行破坏，发生线路短路或断路，设备被非法撬开等情况时，报警主机会发出报警，并能显示线路故障信息。4）报警联动功能遇有报警时，报...
